Cabo Conector Fêmea M12 Angular 10m

Pré-visualizar: EVF005 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 10m, IP69K, 4 Pinos

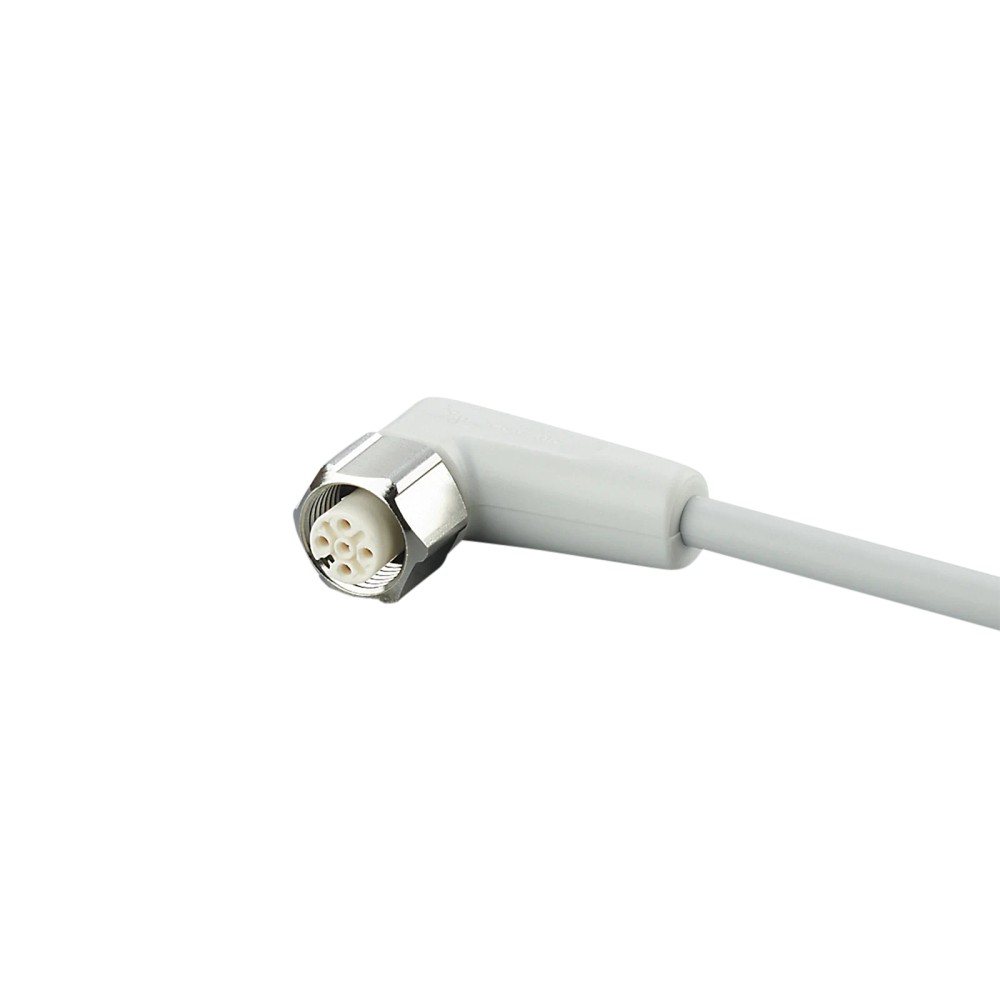

EVF005 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 10m, IP69K, 4 Pinos

Imagem meramente ilustrativa

R$ 321,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF005
EAN: 4021179291200
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVF005 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 10m, IP69K, 4 Pinos"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A, 4 pinos

Comprimento

10 m

Proteção

IP65, IP67, IP68 e IP69K

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal total

4 A

Ambiente de aplicação

Áreas úmidas e higiênicas; cabo sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão ifm EVF005, conector fêmea M12 angular A-coded, 4 pinos, 10 m, IP65/IP67/IP68/IP69K

O ifm EVF005 é um cabo de conexão com conector fêmea M12 angular de 4 pinos, destinado à conexão de componentes compatíveis em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 10 m com revestimento MPPE, contatos banhados a ouro e construção sem silicone e sem halogênio. A ficha informa proteção IP65, IP67, IP68 e IP69K e tensão de operação inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF005
Tipo de conexão	1 conector fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	10 m
Material do cabo	MPPE, sem halogênio; diâmetro externo de 4,9 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C conforme ficha
Material da porca de bloqueio	Aço inoxidável 316L (1.4404)
Aplicação indicada na ficha	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface correspondente a conector fêmea M12 A-coded de 4 pinos, observando a compatibilidade elétrica do equipamento conectado.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Percursos que necessitem de cabo de 10 m e cujas condições elétricas e ambientais estejam dentro dos limites informados.

⚠ Considere outro se precisa de:

Conexões que exijam um conector diferente de fêmea M12 angular A-coded de 4 pinos.
Circuitos que excedam a tensão de operação ou a capacidade de carga informadas para o cabo.
Aplicações que exijam comprimento diferente de 10 m sem possibilidade de adequação por projeto.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos; confirme a montagem para manter a proteção especificada.
Percursos que necessitem de 10 m de cabo, desde que a tensão, a carga e o pinout sejam compatíveis com o equipamento conectado.
Instalações móveis apenas quando respeitadas as condições indicadas na ficha, incluindo raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de velocidade e aceleração informados.
A adequação a procedimentos de limpeza específicos não é detalhada no contexto; validar condições e produtos de limpeza na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de conexão ifm EVF005, conector fêmea M12 angular A-coded, 4 pinos, 10 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF005 quando

A interface requerida for M12 fêmea angular, codificação A, com 4 contatos, e o projeto exigir 10 m de cabo. Verifique também os limites elétricos, ambientais e a correspondência dos sinais do equipamento.

Busque outra configuração quando

O equipamento exigir outra geometria ou gênero de conector, outra codificação, outra quantidade de contatos ou comprimento diferente. A ficha deste modelo não informa adaptadores ou versões alternativas incluídos.

Confirme antes de especificar

Compare o pinout do equipamento com a identificação dos condutores e confirme que tensão, corrente e condições de instalação não excedem os dados do cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante do produto.
Modelo	EVF005	Código de modelo informado no anúncio e na ficha.
SKU	EVF005	Código de identificação comercial.
GTIN	4021179291200	Identificador global do produto.
Part number do anúncio	EVF005	Número de peça informado nos dados prioritários do anúncio.
Part number do catálogo	ADOAH040VAS0010P04	Código de peça registrado no catálogo associado ao produto.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação declarado na ficha.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites informados nos dados técnicos do produto; não exceder.
Capacidade de carga total	4 A	Valor de carga total indicado na ficha.
Classe de proteção	II	Classificação elétrica declarada na ficha; considerar a documentação do fabricante para a instalação.

Conexões e condutores
Conexão do soquete	1 x M12, angular, codificação A	Interface física do conector fêmea.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos do conector.
Conexão elétrica do cabo	10 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas declaradas para o cabo.
Identificação das cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Código de cores informado na ficha; a atribuição de sinais deve ser confirmada no equipamento conectado.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o bloqueio da conexão M12.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção depende da conexão e da instalação corretas.
Material do cabo	MPPE	Material do revestimento do cabo declarado pelo fabricante.
Material do corpo	PP, sem halogênio	Material do corpo do conector conforme ficha.
Material da porca de bloqueio	Aço inoxidável 316L (1.4404)	Material indicado para o bloqueio do conector.
Material da vedação	EPDM	Material de vedação declarado na ficha.
Isento de silicone	Sim	Característica declarada para o produto.
Isento de halogênio	Sim	Característica declarada para o cabo; a ficha também indica corpo sem halogênio.
Contatos	Banhados a ouro	Acabamento informado para os contatos.

Condições ambientais e movimentação
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C	Faixa registrada na ficha; a condição cULus indicada limita o valor superior a 65 °C.
Temperatura ambiente em movimento	0 a 100 °C; cULus: até 65 °C	Faixa específica para condição móvel conforme ficha.
Temperatura de armazenamento	-25 a 55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa indicada para armazenamento.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura; condições de ensaio não detalhadas no contexto fornecido.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Valor mínimo informado para aplicação flexível; com diâmetro de 4,9 mm, aplicar a regra indicada pelo fabricante sem reduzi-la.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento indicada pelo fabricante; não generalizar para outros percursos ou acelerações.

Dados mecânicos e dimensionais
Dimensões do conector	26,5 x 15,5 x 36,5 mm	Dimensões informadas para conferência de espaço e montagem.
Peso	317,8 g	Peso registrado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de sinais depende do pinout do equipamento ao qual o cabo será conectado.

Conexões

Elétrica Cabo com 4 condutores de 0,34 mm² (42 x 0,1 mm), identificados BK = preto, BN = marrom, BU = azul e WH = branco. Tensão de operação informada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Validar a atribuição dos pinos e os requisitos elétricos no equipamento conectado.

Processo Não se aplica como conexão de processo. A conexão física disponível é um conector fêmea M12 angular, codificação A, com 4 contatos; o acoplamento requer conector complementar mecanicamente correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector complementar M12 macho, A-coded, 4 pinos, e pinout compatível	✓	A ficha identifica o EVF005 como conector fêmea M12 angular A-coded de 4 contatos. A compatibilidade elétrica deve ser confirmada comparando o pinout e os limites do equipamento.
Equipamento que exige conector macho, outra codificação ou outra quantidade de contatos	✗	A interface documentada para este modelo é fêmea M12 angular A-coded, com 4 contatos; a interface exigida não corresponde à especificação.
Circuito dentro dos limites informados de tensão e carga	✓	A ficha informa tensão inferior a 250 V AC ou inferior a 300 V DC e capacidade de carga total de 4 A; confirmar também a compatibilidade dos sinais.
Circuito que ultrapassa a tensão ou a carga especificadas	✗	A operação excederia os limites elétricos informados para o cabo.
Instalação em área úmida ou higiênica da indústria de alimentos, respeitando a montagem e os limites de aplicação	✓	Essa aplicação é indicada na ficha, que também lista os graus de proteção IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de conexão ifm EVF005, conector fêmea M12 angular A-coded, 4 pinos, 10 m, IP65/IP67/IP68/IP69K

Confirme no equipamento que a interface complementar é M12 macho, A-coded, com 4 contatos, e compare o pinout antes de conectar.
Verifique se tensão, carga e condições ambientais do circuito permanecem dentro dos valores especificados para o cabo.
Planeje o trajeto considerando o comprimento de 10 m e o raio mínimo de curvatura indicado para aplicação flexível.
Inspecione o conector e a vedação; conecte sem forçar o alinhamento mecânico dos contatos.
Aperte o bloqueio dentro da faixa de 0,6 a 1,5 Nm indicada na ficha.
Após a montagem, confira a fixação, a continuidade e o funcionamento do circuito; para detalhes de instalação, consulte a folha de dados do fabricante.

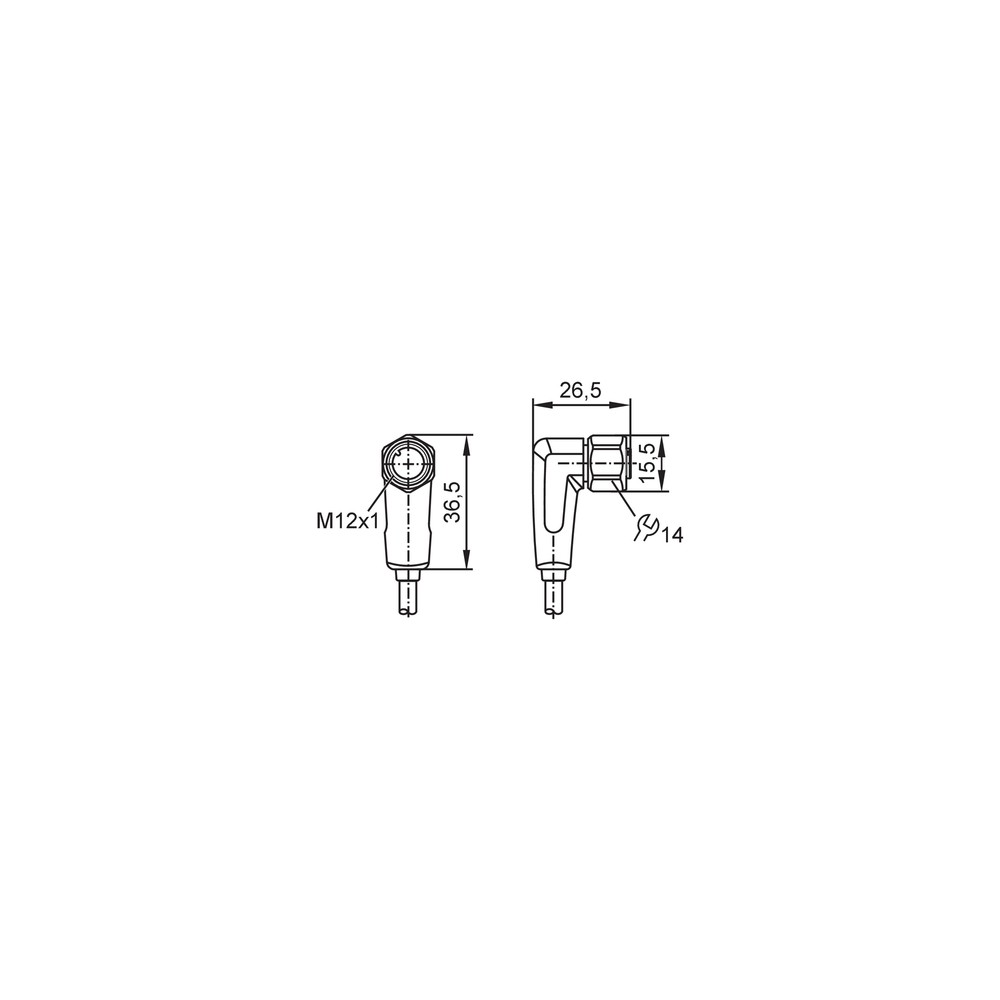

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O conector não acopla ou não trava corretamente.	A interface complementar pode ter gênero, codificação ou número de contatos diferentes, ou estar desalinhada.	Confirme que a conexão complementar é M12 macho A-coded com 4 contatos e inspecione o alinhamento antes de apertar.
O equipamento conectado não funciona ou apresenta sinais trocados.	Pinout ou atribuição dos condutores incompatível com o equipamento.	Compare as ligações com o esquema do equipamento e confira as cores informadas na ficha: BK, BN, BU e WH.
Há falha elétrica intermitente durante movimento do cabo.	Raio de curvatura, torção ou condição de movimento fora dos valores declarados, ou conexão sem bloqueio adequado.	Inspecione o percurso, confira o raio mínimo de 10 vezes o diâmetro do cabo, a torção permitida e o aperto do conector.
Há entrada de umidade na conexão montada.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para manter o grau de proteção.	Desenergize o circuito conforme os procedimentos da instalação e verifique acoplamento, vedação e integridade do conector; consulte a ficha do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF005 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF005 e para que tipo de aplicação ele foi especificado?

É um cabo de conexão de 10 m com conector fêmea M12 angular de 4 contatos. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

O conector é M12 A-coded e quais são as características elétricas principais?

Sim, é M12 angular A-coded com 4 contatos. A ficha informa tensão inferior a 250 V AC ou inferior a 300 V DC e capacidade de carga total de 4 A.

O produto acompanha algum acessório ou vem como kit?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O cabo e seu conector fazem parte do produto.

Posso usar o EVF005 em uma conexão que exige conector macho?

Não, este modelo é descrito como conector fêmea M12. Para uma conexão que exija outra geometria ou gênero, selecione uma interface que corresponda ao equipamento.

Ele serve para um equipamento M12 com 5 pinos ou outra codificação?

A ficha especifica 4 contatos e codificação A. Não use como correspondência direta para uma interface com número de contatos ou codificação diferente.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique primeiro se o pinout do equipamento corresponde aos condutores e se a conexão está completamente acoplada. Confira também tensão e carga em relação aos limites informados na ficha.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é o percurso não respeitar o raio de curvatura, a torção ou as condições de movimento especificadas. Inspecione o trajeto e a fixação antes de substituir o cabo.

Quando devo escolher este cabo em vez de um modelo de comprimento diferente?

Escolha o EVF005 quando a interface M12 fêmea angular A-coded de 4 contatos e o comprimento de 10 m atenderem ao projeto. Se for necessário outro comprimento ou outra configuração de conector, compare com um modelo correspondente.

Como devo apertar o conector durante a instalação?

Alinhe os conectores sem forçar os contatos e aperte o bloqueio dentro da faixa de 0,6 a 1,5 Nm. Consulte a folha de dados do fabricante para as demais instruções de montagem.

Qual raio de curvatura devo respeitar em uma instalação flexível?

A ficha especifica um raio mínimo de 10 vezes o diâmetro do cabo para aplicação flexível. Com o diâmetro informado de 4,9 mm, siga essa relação e consulte o datasheet para confirmar as condições de instalação.

GLOSSÁRIO TÉCNICO

M12 A-coded

Conector circular M12 com codificação A; no EVF005, a ficha especifica uma conexão fêmea angular de 4 contatos (Ref.: conexão elétrica do soquete).

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos conforme condições de ensaio correspondentes; não substitui a montagem correta (Ref.: IP65, IP67, IP68 e IP69K).

MPPE

Material indicado para o revestimento do cabo; a ficha também declara que o cabo é sem halogênio (Ref.: conexão elétrica do cabo).

Raio de curvatura

Raio mínimo de dobra indicado para o cabo em aplicação flexível; respeitá-lo evita curvaturas abaixo do limite especificado (Ref.: mínimo de 10 x diâmetro do cabo).

Codificação de cores

Identificação visual dos condutores para conferência das ligações; a cor, por si só, não substitui a verificação do pinout do equipamento (Ref.: BK, BN, BU e WH).
