Cabo M12 Fêmea IFM EVF004 5m - Aço Inox Higiênico

Pré-visualizar: EVF004 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m, 4 Polos, Aço Inox

EVF004 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m, 4 Polos, Aço Inox

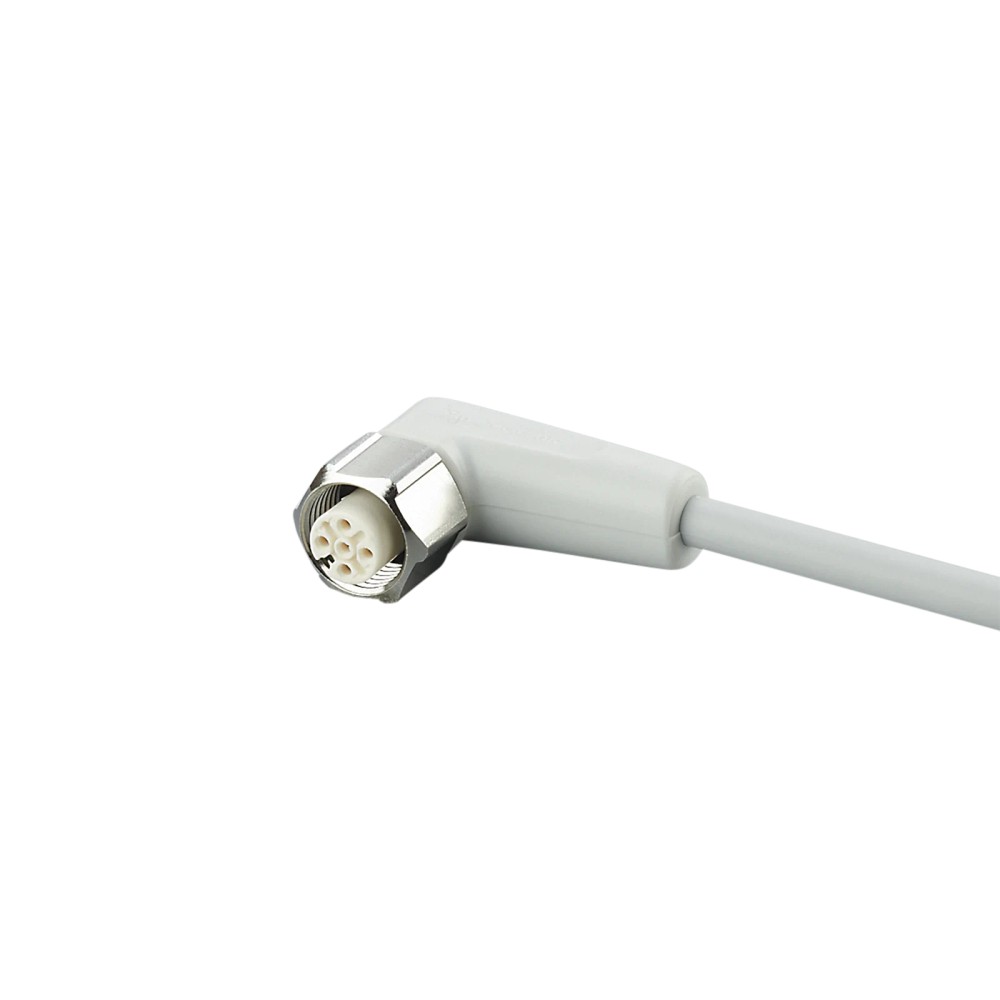

Imagem meramente ilustrativa

R$ 261,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF004
EAN: 4021179303439
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVF004 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m, 4 Polos, Aço Inox"

Destaques do Produto

Conector

Fêmea M12 angular, 4 polos, codificação A

Comprimento

5 m

Corrente nominal

4 A

Tensão de operação

< 250 V AC / < 300 V DC

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF004 IFM — Cabo de conexão com conector fêmea M12 angular, 5 m, 4 polos, porca de aço inoxidável

O EVF004 é um cabo de conexão com conector fêmea M12 angular, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui 5 m de cabo com quatro condutores e contatos banhados a ouro. O conjunto apresenta proteção IP65, IP67, IP68 e IP69K, além de construção sem silicone e sem halogênio. A tensão de operação informada é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVF004
Tipo de conexão	Conector fêmea M12 angular, codificação A
Número de polos	4
Comprimento do cabo	5 m
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)
Material e construção do cabo	MPPE, sem halogênio, cinza, Ø 4,9 mm; 4 x 0,34 mm²
Faixa de temperatura ambiente	-25 a 100 °C; em movimento: 0 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface compatível com M12 fêmea, 4 polos e codificação A, respeitando os limites elétricos do cabo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha.
Aplicações que requerem cabo de 5 m e porca de bloqueio em aço inoxidável 1.4404 (316L).

⚠ Considere outro se precisa de:

Não selecionar se a conexão requerida for de outro número de polos, gênero, codificação ou geometria; confirme a interface do equipamento antes da montagem.
Não exceder a corrente nominal de 4 A nem os limites de tensão informados para o produto.
Não usar fora das faixas de temperatura especificadas para instalação fixa ou em movimento.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos; confirme a adequação do conjunto completo aos procedimentos de limpeza e às exigências da instalação.
Aplicação em circuito com corrente de até 4 A e tensão abaixo dos limites informados, desde que a pinagem e a interface do dispositivo sejam compatíveis.
Instalação sujeita a movimento: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeite também a faixa de temperatura móvel de 0 a 100 °C.

COMO ESCOLHER

Antes de comprar o EVF004 IFM — Cabo de conexão com conector fêmea M12 angular, 5 m, 4 polos, porca de aço inoxidável, verifique estes pontos:

Escolha o EVF004 quando

A instalação exigir um cabo de 5 m com conector fêmea M12 angular, 4 polos e codificação A, além de atender aos limites elétricos e ambientais informados.

Considere outra configuração quando

A interface do equipamento não for M12 fêmea de 4 polos codificação A, o comprimento necessário for diferente de 5 m ou os requisitos excederem 4 A e as tensões máximas declaradas. Confirme a configuração alternativa na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme o anúncio e a ficha do produto.
Modelo	EVF004	Código do produto.
Part number	ADOAH040VAS0005P04	Referência do produto no conjunto de dados de catálogo.
GTIN	4021179303439	Identificador comercial.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação indicado na ficha.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional do componente.

Conexões elétricas
Conector	1 x M12, fêmea, angular, codificação A	Configuração mecânica indicada para acoplamento com conector compatível.
Número de contatos	4	Quantidade de contatos do conector.
Contatos	Banhados a ouro	Acabamento dos contatos informado pelo fabricante.
Corpo do conector	PP, sem halogênio	Material informado para o corpo do soquete.
Bloqueio / porca	1.4404 (aço inoxidável / 316L)	Material da peça de bloqueio.
Vedação do conector	EPDM	Material declarado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque informada para o acoplamento.
Identificação dos condutores	BK = preto; BN = marrom; BU = azul; WH = branco	Cores conforme a ficha; confirme a atribuição de sinais na documentação do equipamento.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação informados na ficha.
Corrente nominal	4 A	Capacidade de carga total declarada.
Classe de proteção	II	Classificação indicada na ficha do produto.

Cabo e construção
Comprimento do cabo	5 m	Comprimento informado para o cabo fornecido.
Material do cabo	MPPE	Material de isolamento/construção declarado.
Construção do cabo	4 x 0,34 mm² (42 x Ø 0,1 mm)	Quantidade e seção dos condutores, com composição indicada na ficha.
Diâmetro externo	Ø 4,9 mm	Dimensão do cabo informada pelo fabricante.
Cor do cabo	Cinza	Cor declarada para o cabo.
Material do invólucro	PP, sem halogênio	Material informado para o invólucro do conector.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada para o cabo e o conjunto conforme a ficha.
Tolerâncias a dobras e deslocamentos	Informadas pelo fabricante	Característica declarada; consulte as condições detalhadas de movimento na documentação técnica.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção da instalação depende do acoplamento e da montagem corretos.
Temperatura ambiente	-25 a 100 °C	Faixa informada para a condição geral; há limites específicos para uso móvel.
Temperatura ambiente em movimento	0 a 100 °C; cULus: até 65 °C	Condição móvel conforme a ficha; observar a limitação cULus indicada.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade declarada para armazenamento.
Classe climática de armazenamento	1K22 / DIN 60721-3-1	Classificação ambiental indicada na ficha.

Dados mecânicos e movimento
Dimensões do conector	26,5 x 15,5 x 36,5 mm	Dimensões informadas no conjunto de dados.
Raio mínimo de curvatura	10 x diâmetro do cabo	Raio mínimo informado; aplicar em relação ao diâmetro do cabo, sem confundir com o diâmetro do cabo.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Ciclos de curvatura	> 1.000.000	Valor declarado na ficha para ciclos de curvatura.
Velocidade de movimento	Máx. 3,3 m/s	Declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Peso	168 g	Peso informado para o produto.

Dados logísticos e identificação comercial
SKU	EVF004	Código de estoque do anúncio.
NCM	8544.42.00	Classificação fiscal registrada no conjunto de dados.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha informa conexão M12 angular, codificação A, com 4 contatos; não especifica protocolo de comunicação. A compatibilidade depende da pinagem e dos sinais exigidos pelo dispositivo conectado.

Conexões

Elétrica Cabo de 5 m, 4 x 0,34 mm², condutores identificados BK = preto, BN = marrom, BU = azul e WH = branco. Conector fêmea M12 angular, codificação A, 4 contatos dourados. Corrente nominal: 4 A. Tensão de operação: < 250 V AC / < 300 V DC. Verifique a pinagem do equipamento antes de energizar.

Processo Não possui conexão de processo; trata-se de um cabo elétrico com conector M12 fêmea angular. A interface mecânica é M12, codificação A, 4 polos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 4 polos e pinagem compatível	✓	A configuração mecânica do cabo é M12 fêmea angular, codificação A, 4 polos; a compatibilidade elétrica ainda depende da pinagem do equipamento.
Equipamento com conector de gênero, codificação ou número de polos diferente	✗	A interface declarada é fêmea M12, codificação A, 4 polos; outra configuração não corresponde mecanicamente.
Circuito dentro dos limites declarados de 4 A e < 250 V AC / < 300 V DC	✓	Esses são os limites elétricos informados para o cabo; confirme também os requisitos do equipamento e a pinagem.
Circuito que requer corrente acima de 4 A ou tensão igual ou superior aos limites declarados	✗	Os requisitos ultrapassam os limites informados para o produto.
Aplicação em área úmida que requer grau de proteção declarado, com a conexão corretamente acoplada	✓	A ficha informa IP65, IP67, IP68 e IP69K. O grau efetivo da montagem depende também do acoplamento e da instalação.

INSTALAÇÃO

Como instalar o EVF004 IFM — Cabo de conexão com conector fêmea M12 angular, 5 m, 4 polos, porca de aço inoxidável

Confirme que o equipamento possui interface compatível com M12 macho, codificação A e 4 polos.
Verifique a pinagem do dispositivo e compare-a com a identificação dos condutores antes de conectar ou energizar.
Planeje o percurso para que o cabo não seja tracionado, esmagado ou submetido a curvatura inferior ao raio mínimo de 10 vezes o diâmetro do cabo.
Acople o conector e aperte o bloqueio dentro da faixa indicada de 0,6 a 1,5 Nm.
Confira se o acoplamento está corretamente assentado para manter o grau de proteção previsto para a montagem.
Antes da operação, confirme tensão, corrente, temperatura e condições de movimento em relação aos limites especificados.

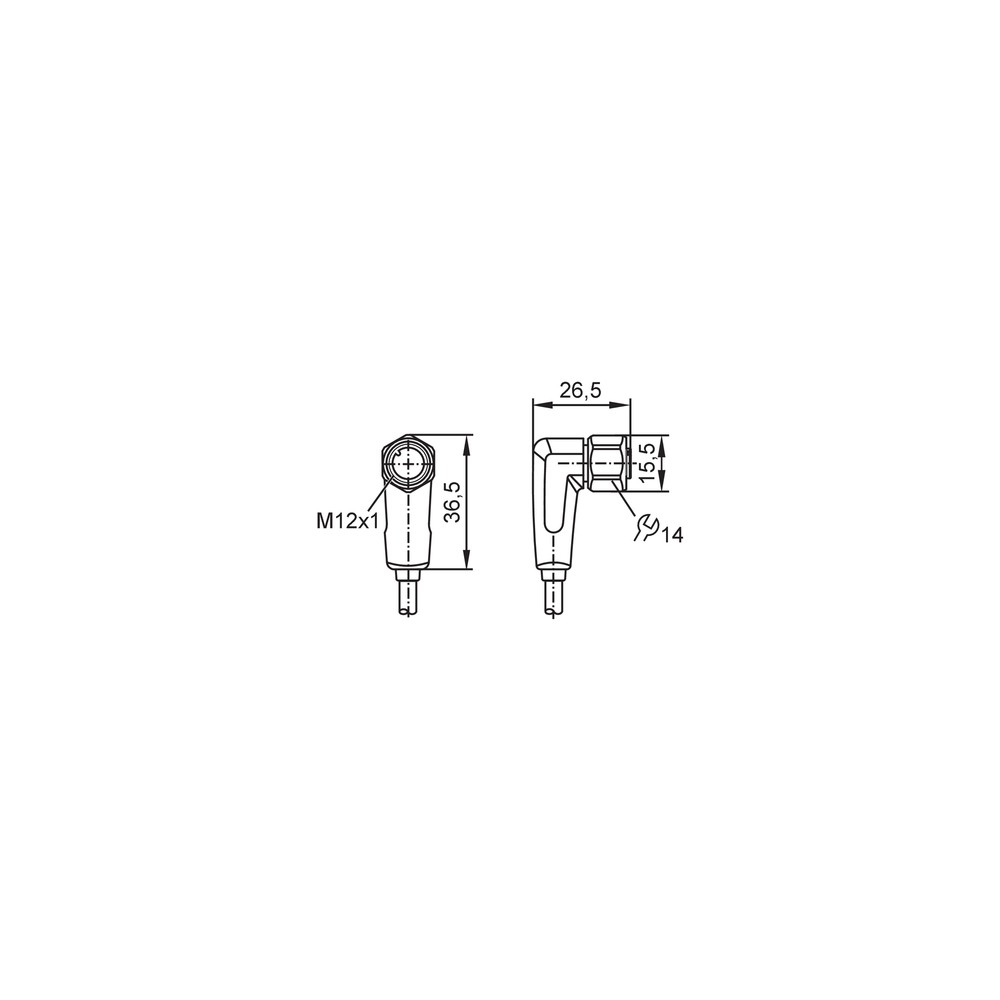

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Pinagem incompatível, conexão incompleta ou condutor interrompido.	Desenergize o circuito, confira o encaixe M12 e compare a pinagem do equipamento com a documentação do fabricante; verifique a continuidade dos condutores.
A conexão apresenta entrada de umidade.	Acoplamento incompleto, vedação danificada ou montagem inadequada.	Inspecione o assentamento do conector, a vedação EPDM e a condição das superfícies de acoplamento; confirme a montagem antes de atribuir falha ao cabo.
Há aquecimento ou interrupção sob carga.	Corrente acima de 4 A, contato deficiente ou condutor danificado.	Meça a corrente do circuito e inspecione o acoplamento; compare a carga com o limite nominal de 4 A e verifique continuidade.
Falha intermitente durante o movimento do cabo.	Curvatura inferior ao raio mínimo, torção ou esforço mecânico no percurso.	Inspecione o encaminhamento, verifique o raio de curvatura mínimo de 10 vezes o diâmetro e compare velocidade, aceleração e temperatura com os limites declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF004 em português (Datasheet) Desenho em escala do EVF004 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF004 e em que tipo de aplicação é indicado?

É um cabo de conexão com conector fêmea M12 angular de 4 polos e 5 m. A aplicação declarada é em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto e qual é o comprimento do cabo?

A ficha identifica uma peça de cabo de conexão EVF004 com 5 m. Não há acessórios adicionais listados.

Ele serve em qualquer conexão M12?

Não necessariamente: o produto tem conector fêmea angular M12, codificação A e 4 polos. Confirme também a pinagem elétrica do equipamento, pois a ficha não especifica protocolo de comunicação.

Posso usar este cabo em um circuito acima de 4 A ou dos limites de tensão indicados?

Não; a ficha especifica corrente nominal de 4 A e tensão de operação inferior a 250 V AC / 300 V DC. Para requisitos superiores, selecione um cabo com especificações compatíveis.

O EVF004 é indicado para conexão M12 de 5 polos?

Não corresponde à configuração declarada: o EVF004 tem 4 polos. Escolha uma versão cuja quantidade de polos e codificação correspondam ao equipamento.

Este cabo pode ser usado fora da faixa de temperatura especificada?

A ficha informa -25 a 100 °C para temperatura ambiente e 0 a 100 °C em movimento, com limite cULus de até 65 °C. Não há suporte na ficha para operação fora dessas faixas.

O equipamento conectado não funciona; devo trocar o cabo?

Antes de substituir, confira o encaixe, a continuidade dos condutores e a correspondência entre a pinagem do equipamento e a instalação. Um conector M12 compatível mecanicamente não garante compatibilidade elétrica.

A conexão falha quando o cabo se movimenta; o que verificar?

Inspecione danos, torção e curvatura do percurso. A ficha especifica raio mínimo de 10 vezes o diâmetro do cabo e condições determinadas para velocidade e aceleração.

Devo escolher o EVF004 ou um cabo de outro comprimento?

Escolha o EVF004 se 5 m forem suficientes e a conexão necessária for fêmea M12 angular, codificação A, 4 polos. Para outro comprimento ou configuração, procure uma versão correspondente e confirme seus limites na ficha técnica.

Que cuidado devo tomar ao instalar o conector?

Confirme a pinagem e o alinhamento antes de acoplar, evitando forçar a conexão. A ficha informa torque máximo de aperto entre 0,6 e 1,5 Nm.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação do conector M12 indicada para identificar a interface mecânica; não determina, por si só, a pinagem ou o protocolo.

Grau de proteção IP

Classificação declarada para proteção do conjunto contra ingresso de sólidos e água, condicionada à montagem e ao acoplamento corretos.

Raio mínimo de curvatura

Menor raio de curvatura especificado para o cabo; deve ser calculado como múltiplo do diâmetro do cabo.

Corrente nominal

Corrente especificada para a capacidade de carga do cabo nas condições aplicáveis.

MPPE

Material declarado para o cabo; a ficha também informa que o produto é sem halogênio.
