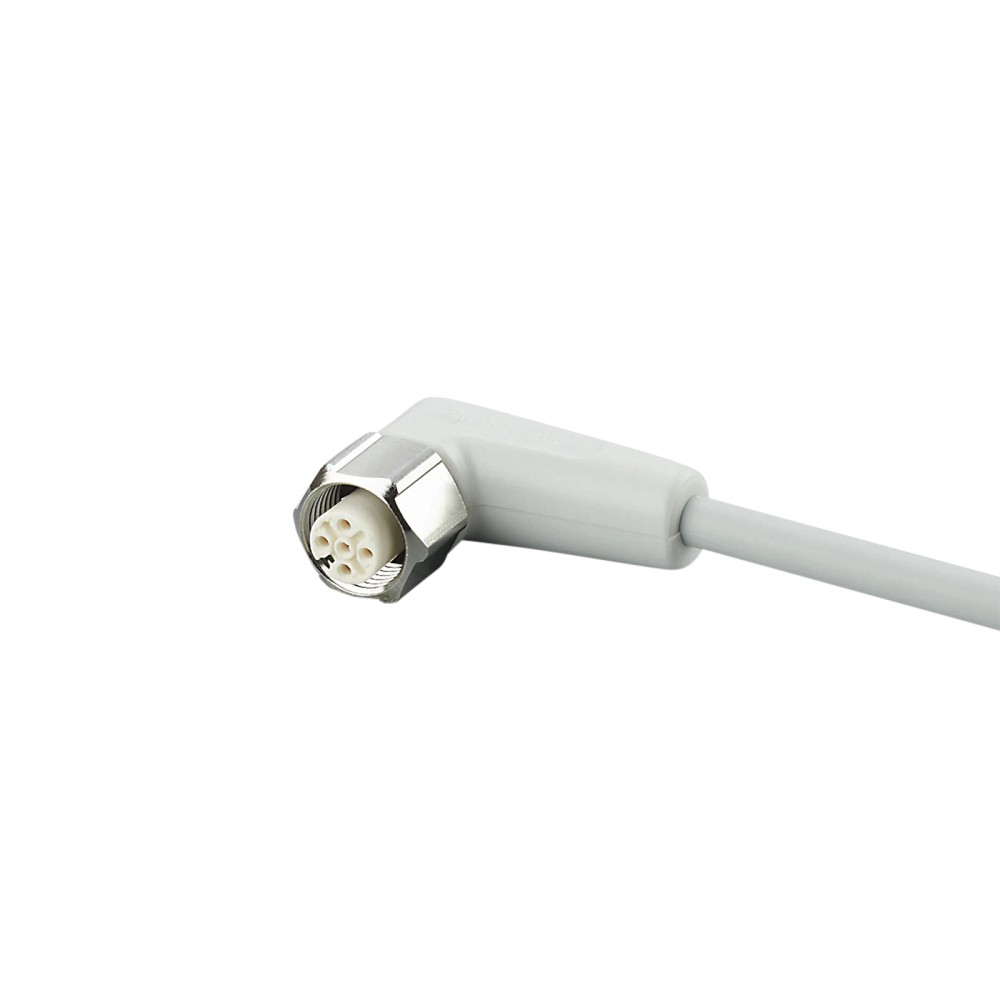

EVF004 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia M12 Angular 5m 4 Polos

Imagem meramente ilustrativa

R$ 261,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF004
EAN: 4021179303439
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVF004 IFM - Cabo Conector Fêmea IFM Indústria Alimentícia M12 Angular 5m 4 Polos"

Destaques do Produto

Tipo de conector

Fêmea M12 angular, codificação A

Polos

Comprimento

5 m

Corrente nominal

4 A

Tensão de operação

< 250 V AC

Ambiente de aplicação

Áreas úmidas e higiênicas da indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF004 IFM – Cabo conector fêmea M12 angular, 4 polos, 5 m, para indústria alimentícia

O EVF004 é um cabo de conexão com conector fêmea M12 angular de 4 polos, destinado a conexões em áreas úmidas e higiênicas da indústria de alimentos. Possui 5 m de comprimento, contatos banhados a ouro e cabo em MPPE sem silicone e sem halogênio. A ficha informa graus de proteção IP 65, IP 67, IP 68 e IP 69K, além de tensão de operação inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF004
Conector	Fêmea M12 angular, codificação A, 4 polos
Comprimento do cabo	5 m
Tensão de operação	< 250 V AC
Corrente nominal	4 A
Material do cabo	MPPE, sem halogênio; sem silicone
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Contatos	Banhados a ouro
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C
Peso	168 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha do produto.
Equipamentos com conexão compatível com M12 fêmea angular, codificação A, 4 polos, respeitando os limites elétricos e ambientais especificados.
Instalações que requerem cabo de 5 m, contatos banhados a ouro e materiais sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão necessária exigir outro gênero, codificação, quantidade de polos ou geometria diferente de M12 fêmea angular A, 4 polos.
Não aplicar acima de 4 A ou fora dos limites de tensão e temperatura especificados.
Não presumir compatibilidade com protocolos, pinagens ou dispositivos específicos sem conferir a documentação do equipamento conectado.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas da indústria de alimentos; respeitar os graus de proteção declarados e as condições de montagem do conector.
Em instalações com movimento do cabo, considerar a faixa de temperatura móvel declarada e os limites de velocidade e aceleração informados para deslocamento horizontal de 5 m.
Possibilidade condicionada: conexão de equipamentos com receptáculo M12 compatível, desde que gênero, codificação, número de polos, pinagem e requisitos elétricos sejam confirmados. A ficha não declara protocolo ou dispositivo específico.

COMO ESCOLHER

Antes de comprar o EVF004 IFM – Cabo conector fêmea M12 angular, 4 polos, 5 m, para indústria alimentícia, verifique estes pontos:

Quando escolher o EVF004

Escolha-o quando a instalação requerer cabo de 5 m com conector fêmea M12 angular A de 4 polos e os limites de tensão, corrente e temperatura do conjunto forem atendidos. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Quando avaliar outra configuração

Procure uma versão com configuração diferente se o equipamento exigir outro tipo de conector, codificação, número de polos ou comprimento. Confirme também a pinagem e os requisitos elétricos do equipamento antes da compra; a ficha não identifica protocolos ou dispositivos específicos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVF004	Identificação do produto na ficha do anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional declarada pelo fabricante.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação informado na ficha.
SKU	EVF004	Código de identificação do produto.
GTIN	4021179303439	Identificador comercial informado no anúncio.
Part number do anúncio	EVF004	Código apresentado nos dados básicos do anúncio.
Part number no catálogo associado	ADOAH040VAS0005P04	Código presente no conjunto de dados do catálogo; confirmar com o fornecedor se necessário.
Marca	ifm	Marca informada nos dados do produto.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.
Quantidade da embalagem	1 peça	Quantidade informada no conjunto de dados do catálogo.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

Conexão elétrica
Conector	1 x M12, fêmea, angular, codificação A	Configuração do conector declarada na ficha.
Número de contatos	4	Quantidade de contatos do conector.
Material dos contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.
Material do corpo do conector	PP, sem halogênio	Material informado para o corpo do conector.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o bloqueio do conector.
Material da vedação	EPDM	Material informado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o aperto do conector.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha; não substitui a validação da pinagem.
Pinagem	Não especificada nos dados fornecidos	Consultar datasheet e documentação do equipamento conectado antes de ligar.

Dados elétricos e cabo
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados nos dados do fabricante; o anúncio também destaca < 250 V AC.
Corrente nominal	4 A	Capacidade de carga total informada na ficha.
Comprimento do cabo	5 m	Comprimento nominal do cabo.
Construção do cabo	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção indicada para os condutores.
Material do cabo	MPPE	Material do cabo informado.
Diâmetro do cabo	Ø 4,9 mm	Dimensão declarada do cabo.
Cor do cabo	Cinza	Cor indicada nos dados do cabo.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada para cabo e componentes indicados.
Classe de proteção elétrica	II	Classificação informada nos dados técnicos.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados para o produto; respeitar condições de montagem e uso previstas pelo fabricante.
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C	Faixa indicada nos dados do produto, com limite específico para cULus.
Temperatura ambiente em movimento	0 a 100 °C; cULus: até 65 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limite de armazenamento informado.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Classe climática de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para armazenamento.

Dados mecânicos e movimento
Dimensões do conector	26,5 x 15,5 x 36,5 mm	Dimensões informadas no conjunto de dados.
Peso	168 g	Massa indicada para o produto.
Raio mínimo de curvatura	10 x diâmetro do cabo	Raio mínimo declarado; aplicar à instalação do cabo conforme as instruções do fabricante.
Esforço de torção	± 180 °/m	Valor declarado para o esforço de torção.
Ciclos de curvatura	> 1.000.000	Valor informado para ciclos de curvatura; condições de ensaio não detalhadas nos dados fornecidos.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limites declarados para a condição de deslocamento indicada.
Material do invólucro	PP, sem halogênio	Material indicado para o invólucro do conector.

Dados documentais
Datasheet	https://media.ifm.com/dam/a5709631-f2fe-4916-b16c-23b143bd2320/Original/EVF004-02_PT-BR.pdf	Documento técnico do fabricante associado ao modelo.
Página do produto	https://www.ifm.com/br/pt/product/EVF004	Página do fabricante indicada nos dados do anúncio.
Desenho em escala	https://media.ifm.com/dam/a1d95cd7-c0d0-4b84-9819-7fc4842e39b2/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_SUV_0780.png	Imagem de desenho em escala fornecida na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação. A compatibilidade de protocolo depende dos dispositivos conectados e da pinagem prevista pelo fabricante.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 4 contatos; cabo de 5 m, 4 x 0,34 mm²; corrente nominal de 4 A e tensão de operação < 250 V AC. Confirmar pinagem e requisitos elétricos dos equipamentos conectados antes da instalação.

Processo Conexão elétrica M12; não é uma conexão de processo. A compatibilidade mecânica requer contraparte M12 correspondente e compatível com codificação A, gênero e geometria angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 compatível, codificação A, 4 polos e requisitos elétricos dentro dos limites informados	✓	A configuração do conector e os limites nominais correspondem; a pinagem do equipamento ainda deve ser conferida.
Equipamento que requer conector de outro gênero, codificação, número de polos ou geometria	✗	A configuração declarada para o EVF004 é fêmea M12 angular, codificação A, 4 polos.
Circuito com corrente superior a 4 A ou tensão AC igual ou superior a 250 V	✗	A ficha informa corrente nominal de 4 A e tensão de operação inferior a 250 V AC.
Uso em área úmida ou higiênica na indústria de alimentos, dentro das condições ambientais declaradas	✓	Essa aplicação é indicada na ficha; devem ser respeitados os graus de proteção e demais condições de instalação.
Aplicação que exige um protocolo de comunicação específico sem confirmação da pinagem	✗	A ficha não declara protocolos nem valida a compatibilidade de pinagem com dispositivos específicos.

INSTALAÇÃO

Como instalar o EVF004 IFM – Cabo conector fêmea M12 angular, 4 polos, 5 m, para indústria alimentícia

Confirme no datasheet do EVF004 e na documentação do equipamento conectado o gênero, a codificação M12, a quantidade de polos e a pinagem.
Verifique que a tensão e a corrente do circuito permaneçam dentro dos limites declarados para o cabo e o conector.
Inspecione o conector, os contatos e a vedação; não instale componentes danificados ou contaminados.
Alinhe os conectores pela codificação antes de acoplar; não force o encaixe nem torça o cabo para corrigir desalinhamento.
Aperte a conexão dentro da faixa de torque indicada pelo fabricante e evite exceder o limite especificado.
Roteie o cabo respeitando o raio mínimo de curvatura declarado e confira a fixação e a vedação antes de energizar.

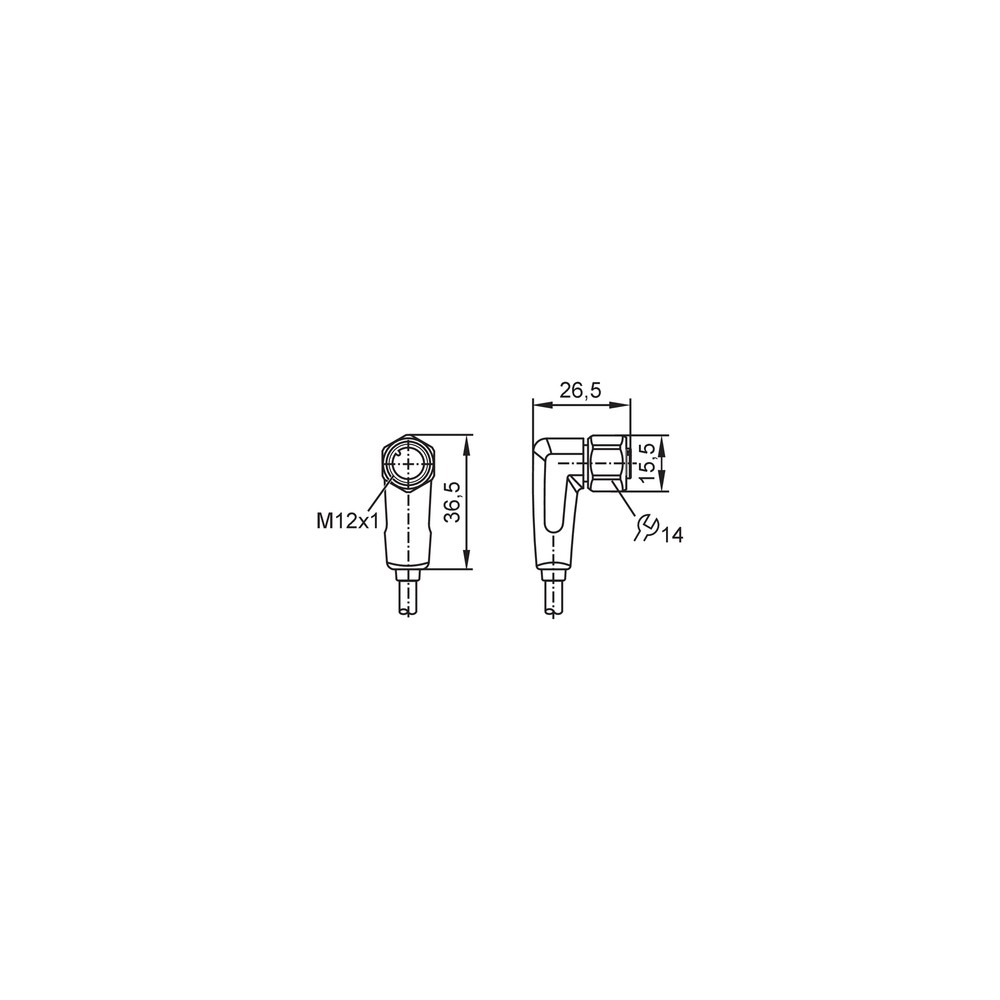

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não comunica.	Possível incompatibilidade de pinagem, conexão incompleta ou requisito elétrico fora dos limites do cabo.	Desenergize o circuito, confira a pinagem nos documentos dos dois equipamentos, inspecione o encaixe M12 e meça tensão e continuidade conforme o procedimento de manutenção aplicável.
Falha intermitente quando o cabo se movimenta.	Possível dano ou esforço excessivo por curvatura, torção ou tração no cabo.	Inspecione o trajeto e os pontos de movimento, compare a curvatura com o mínimo declarado e verifique continuidade enquanto movimenta o cabo de forma controlada.
Umidade ou contaminação aparece na região da conexão.	Conector mal acoplado, vedação danificada ou montagem fora das condições necessárias para o grau de proteção declarado.	Desenergize, inspecione a vedação e as superfícies de acoplamento, confirme o aperto especificado e verifique se o conjunto foi montado conforme as instruções do fabricante.
A conexão não encaixa ou fica desalinhada.	Contraparte com gênero, codificação, quantidade de polos ou geometria incompatível, ou alinhamento incorreto durante o acoplamento.	Compare a identificação da contraparte com M12 fêmea angular, codificação A, 4 polos; alinhe as marcações e não force o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVF004 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF004 e para que tipo de instalação ele foi indicado?

É um cabo de conexão com conector fêmea M12 angular de 4 polos e 5 m. A ficha indica aplicação em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha a compra?

Os dados do catálogo indicam 1 peça: o cabo de conexão EVF004. A ficha não lista acessórios incluídos.

Qual é o limite elétrico informado para este cabo?

A corrente nominal é 4 A. A ficha declara tensão de operação inferior a 250 V AC e também informa < 300 V DC; confirme o limite aplicável ao seu circuito no datasheet.

Ele serve em qualquer conexão M12?

Não. A configuração declarada é M12 fêmea angular, codificação A, com 4 contatos. Também é necessário confirmar a pinagem e os requisitos elétricos do equipamento conectado.

Este cabo serve para uma conexão M12 de 5 ou 8 polos?

A ficha declara 4 polos, portanto não corresponde a uma exigência de 5 ou 8 polos. Selecione uma versão cuja quantidade de contatos corresponda ao equipamento.

Posso usar o EVF004 em temperatura acima de 100 °C?

A ficha informa temperatura ambiente de até 100 °C e, para condição móvel, de 0 a 100 °C; para cULus, o limite indicado é até 65 °C. Ela não sustenta uso acima desses limites.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocá-lo?

Confira primeiro a pinagem e os requisitos elétricos do equipamento, pois a ficha do cabo não identifica dispositivos ou protocolos compatíveis. Em seguida, verifique o acoplamento e a continuidade dos condutores.

A conexão apresenta falha quando o cabo se movimenta; qual é a causa provável?

Curvatura, torção ou tração fora das condições declaradas podem causar falha intermitente. Inspecione o percurso do cabo e verifique o raio mínimo de curvatura especificado antes de substituir a peça.

Devo comprar este cabo ou procurar uma versão de outro comprimento ou conector?

Escolha o EVF004 quando forem necessários 5 m e conector M12 fêmea angular A de 4 polos. Se o equipamento exigir outro comprimento, geometria, gênero, codificação ou número de polos, procure uma versão correspondente.

Como evito danificar o conector durante a instalação?

Alinhe a codificação antes de acoplar, não force o encaixe e aplique o torque indicado de 0,6 a 1,5 Nm. Respeite também o raio mínimo de curvatura do cabo.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico do conector M12 que ajuda a orientar o acoplamento; não confirma, por si só, a compatibilidade de pinagem ou protocolo. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, conforme as condições de ensaio e instalação aplicáveis. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

Raio mínimo de curvatura

Limite mínimo de curvatura indicado para o cabo; deve ser observado no roteamento para evitar esforços excessivos. (Ref.: mín. 10 x diâmetro do cabo)

MPPE

Material indicado para o cabo de conexão do EVF004. (Ref.: material do cabo: MPPE)

Corrente nominal

Valor de corrente declarado para a capacidade de carga do produto, que deve ser respeitado na aplicação. (Ref.: 4 A)
