Cabo de Conexão M12 IFM 25m - Indústria Alimentícia

Pré-visualizar: EVF003 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 4 Pinos 25m MPPE

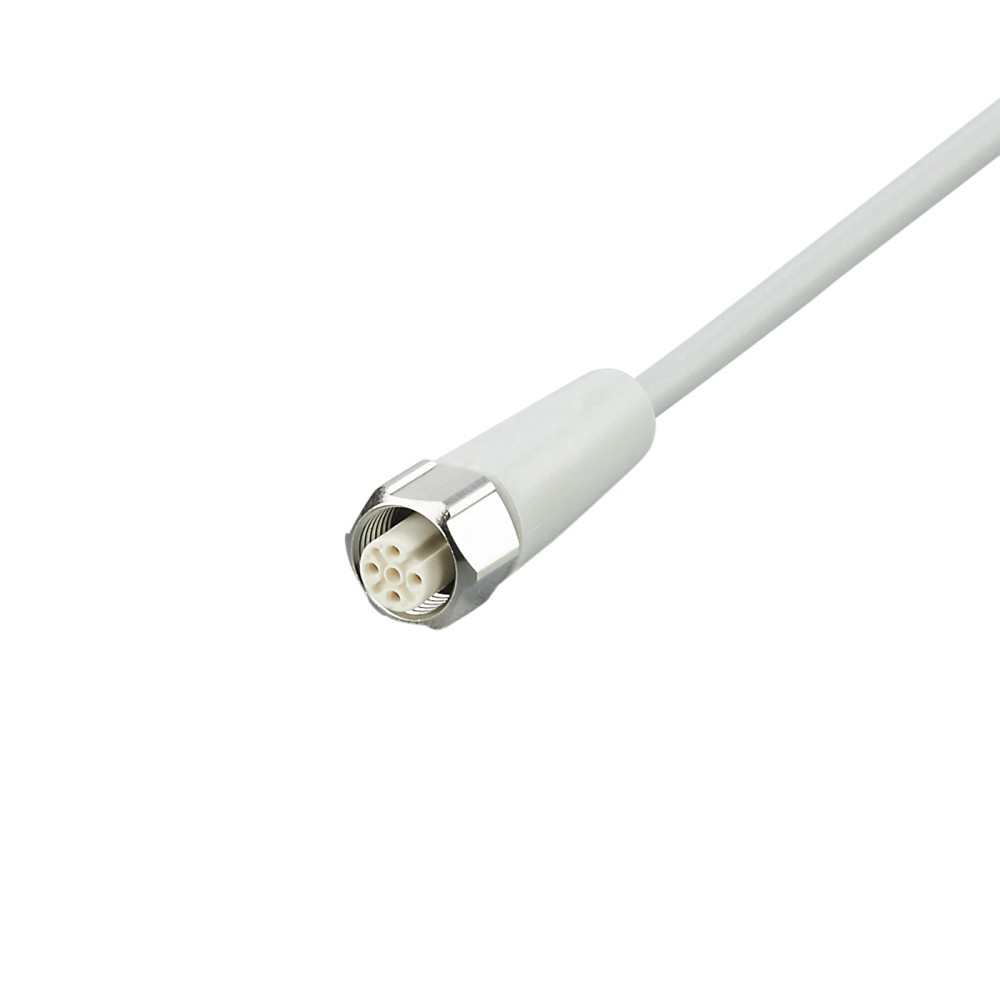

EVF003 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 4 Pinos 25m MPPE

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF003
EAN: 4021179291194
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVF003 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 4 Pinos 25m MPPE"

Destaques do Produto

Comprimento do cabo

25 m

Tipo de conexão

Fêmea M12 (4 pinos)

Material de revestimento

MPPE

Grau de Proteção

IP69K (Lavável)

Material do corpo/porca

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea M12 IFM EVF003 - 4 Pinos, 25m, MPPE

O cabo de conexão fêmea M12 EVF003 da IFM é uma solução robusta com 25 metros de comprimento, projetada especificamente para ambientes de indústria alimentícia. O componente possui revestimento em MPPE, é isento de silicone e halogênio, e conta com vedação IP69K para suportar processos de higienização agressivos. Suas características incluem contatos banhados a ouro e porca de fixação em aço inoxidável 316L, assegurando alta durabilidade e integridade de sinal.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF003
Conector	Fêmea M12 (Reto)
Comprimento	25 m
Grau de proteção	IP65, 67, 68, 69K
Material da Porca	Aço Inoxidável (316L)
Tensão Máxima	250 V AC / 300 V DC
Temperatura	-25...100 °C
Corrente	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas na indústria alimentícia
Ambientes com necessidade frequente de higienização por lavagem
Sensores industriais com conexão M12 de 4 pinos
Aplicações que exigem materiais sem halogênio e sem silicone

⚠ Considere outro se precisa de:

Instalações expostas a tensões AC acima de 250V
Ambientes com temperaturas abaixo de -25 °C ou acima de 100 °C
Uso como cabo de alimentação principal para cargas pesadas
Conexões em portas que não sejam padrão M12 A-coded

APLICAÇÕES E USO

Indústria alimentícia: Áreas úmidas, zonas de respingos e ambientes sujeitos a lavagens frequentes com produtos químicos.
Automação industrial: Conexão de sensores de proximidade, fotoelétricos ou indutivos com padrão M12 A-coded.
Sistemas de transporte: Aplicações onde o cabo está sujeito a deslocamento e dobramento controlado (máx. 3.3 m/s e aceleração de 5 m/s²).

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 IFM EVF003 - 4 Pinos, 25m, MPPE, verifique estes pontos:

Quando escolher este cabo

Ideal para ambientes de produção alimentícia onde a higienização é feita sob pressão ou com agentes químicos, devido à proteção IP69K e materiais resistentes (316L).

Quando buscar outra alternativa

Se a aplicação for em um ambiente seco, padrão de escritório ou se a distância necessária for significativamente menor ou maior que 25 metros, considere comprimentos customizados ou cabos de custo reduzido (PVC padrão).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo de isolamento elétrico operacional.
Corrente por contato	4 A	Capacidade nominal de carga para cada pino.
Categoria de isolamento	Classe de proteção II	Nível de isolação de segurança elétrica do componente.

Dados Mecânicos
Comprimento do cabo	25 m	Distância total de condução do sinal.
Raio de flexão mínimo	10 x diâmetro do cabo	Limite de curvatura para evitar fadiga do material.
Torque de aperto máximo	1.5 Nm	Força de torque recomendada para garantir vedação sem danificar a peça.
Material da porca	1.4404 (Aço inoxidável / 316L)	Material resistente à corrosão para fixação.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência contra poeira, líquidos e limpeza a alta pressão.
Temperatura de operação	-25 a 100 °C	Intervalo térmico para uso do cabo em movimento.
Sem silicone e sem halogênio	Sim	Conformidade ambiental e de segurança para indústria alimentícia.

COMPATIBILIDADE

Comunicação

• Sinais analógicos 4-20mA / 0-10V

• Sinais Digitais (PNP/NPN)

• IO-Link (padrão M12)

Conexões

Elétrica M12 fêmea (4 pinos, codificação A)

Processo Rosca M12 em aço inoxidável (1.4404 / 316L)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria Alimentícia (lavagem a jato)	✓	Possui certificação IP69K e porca em aço inoxidável 316L, resistindo à corrosão.
Aplicações de Alta Tensão (>300V)	✗	O produto é classificado para operação até 300V DC / 250V AC.
Conexão com Sensores de 5 Pinos	✗	O produto possui configuração estrita de 4 pinos.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 IFM EVF003 - 4 Pinos, 25m, MPPE

Desligue a fonte de alimentação do sistema para evitar curto-circuito.
Verifique a compatibilidade do dispositivo sensor com o padrão M12 de 4 pinos.
Alinhe o conector fêmea do cabo com o pino guia do dispositivo.
Rosqueie manualmente a porca de aço inoxidável até o início do aperto.
Utilize ferramenta adequada para finalizar o aperto entre 0,6 e 1,5 Nm, garantindo a vedação IP.
Verifique se o cabo está fixado de modo a respeitar o raio de curvatura mínimo de 10x o diâmetro do cabo.

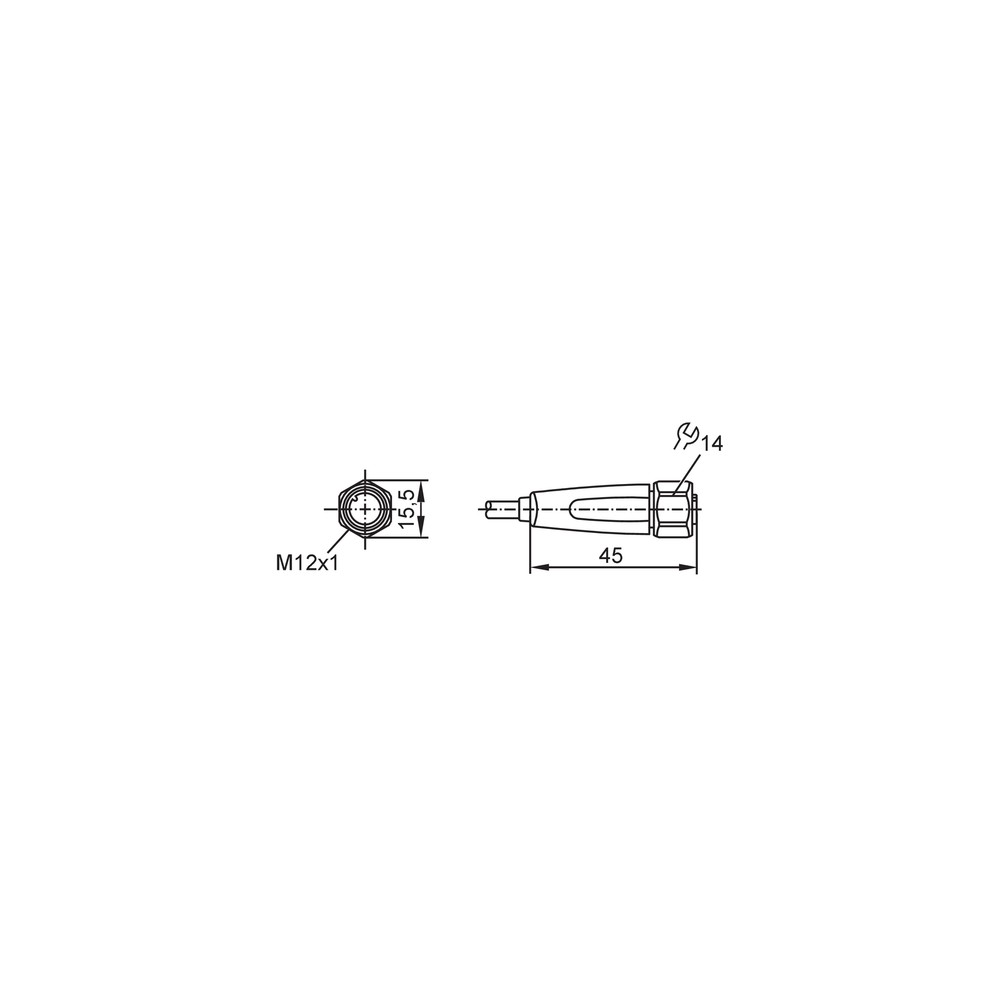

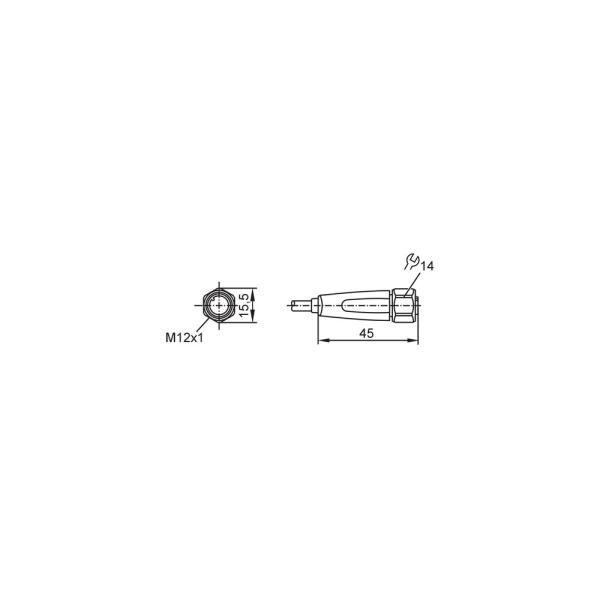

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector ou falha de sinal intermitente.	Torque de aperto insuficiente ou excessivo.	Verificar se o torque está dentro da faixa de 0,6 a 1,5 Nm e inspecionar a vedação de EPDM.
Rachaduras no revestimento externo do cabo ou quebra interna dos fios.	Raio de curvatura menor que o especificado (10x diâmetro).	Inspecionar visualmente o cabo em pontos de dobra e garantir que não esteja tensionado ou dobrado em ângulo agudo.
Queda de tensão ou falha na transmissão de dados.	Contaminação dos contatos.	Inspecionar os pinos banhados a ouro no conector fêmea quanto a sinais de oxidação ou resíduos químicos.
Corte ou desgaste do revestimento MPPE.	Desgaste mecânico por fricção ou vibração.	Verificar se o cabo está corretamente fixado com abraçadeiras de proteção em áreas de alta vibração ou movimentação.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVF003 (Datasheet) Esquema Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVF003 e para que serve?

O EVF003 é um cabo de conexão fêmea M12 de 4 pinos com 25 metros de comprimento, desenvolvido especificamente para ambientes industriais com exigências higiênicas.

O que acompanha o produto ao realizar a compra?

Este cabo acompanha o conector fêmea M12 retificado, pronto para conexão em sensores industriais, e é fabricado em material MPPE.

Para quais aplicações o cabo EVF003 NÃO é indicado?

Não deve ser utilizado em aplicações que envolvam tensões superiores a 250V AC ou 300V DC, nem em ambientes com temperaturas fora da faixa de -25 a 100 °C.

O cabo possui restrições de compatibilidade com outros tipos de conector?

Este cabo não é compatível com conexões que exigem mais de 4 pinos ou protocolos que demandem uma codificação diferente da A-coding padrão M12.

O que ocorre quando há uma falha de comunicação com o sensor conectado?

O sintoma mais comum é a falha intermitente de sinal, geralmente causada por torque de aperto insuficiente ou contaminação no conector.

Como diagnosticar desgaste prematuro ou danos no revestimento do cabo?

Caso o cabo apresente rachaduras na capa, verifique se o raio de curvatura mínimo de 10 vezes o diâmetro do cabo está sendo respeitado durante a instalação.

Por que optar por este modelo em vez de um cabo comum?

Este produto é uma solução robusta para ambientes úmidos, diferindo de cabos de PVC padrão por possuir resistência a produtos químicos e lavagens de alta pressão (IP69K).

Devo comprar este modelo de 25m ou optar por um cabo menor?

Sim, a escolha entre este cabo de 25 metros e modelos mais curtos deve ser feita com base na distância real entre o sensor e o painel, evitando excesso de sobra de cabo que possa acumular sujeira.

Quais cuidados tomar durante a instalação física?

Ao instalar, certifique-se de aplicar um torque entre 0,6 e 1,5 Nm para garantir a vedação IP69K sem danificar a rosca de aço inoxidável.

Qual a procedência deste componente?

O produto é original da marca IFM Electronic e sua procedência e especificação seguem os padrões de qualidade industrial da fabricante.

GLOSSÁRIO TÉCNICO

M12

Padrão de conector circular de 12mm de diâmetro, amplamente utilizado em automação industrial (Ref.: A-coding, 4 pinos).

IP69K

Grau de proteção contra entrada de pó e água sob alta pressão e temperatura, ideal para áreas de limpeza industrial (Ref.: IP rating).

MPPE

Polímero modificado (Polifenileno éter) utilizado no revestimento do cabo, garantindo resistência química e flexibilidade (Ref.: material).

Aço Inox 316L (1.4404)

Liga de aço inoxidável resistente à corrosão, essencial para garantir a durabilidade em ambientes sanitários (Ref.: material da porca).

Sem halogênio

Característica do revestimento que impede a liberação de gases tóxicos em caso de combustão, aumentando a segurança (Ref.: material).
