Cabo Conexão Fêmea M12 IFM EVF002

Pré-visualizar: EVF002 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 10m IP69K Inox

EVF002 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 10m IP69K Inox

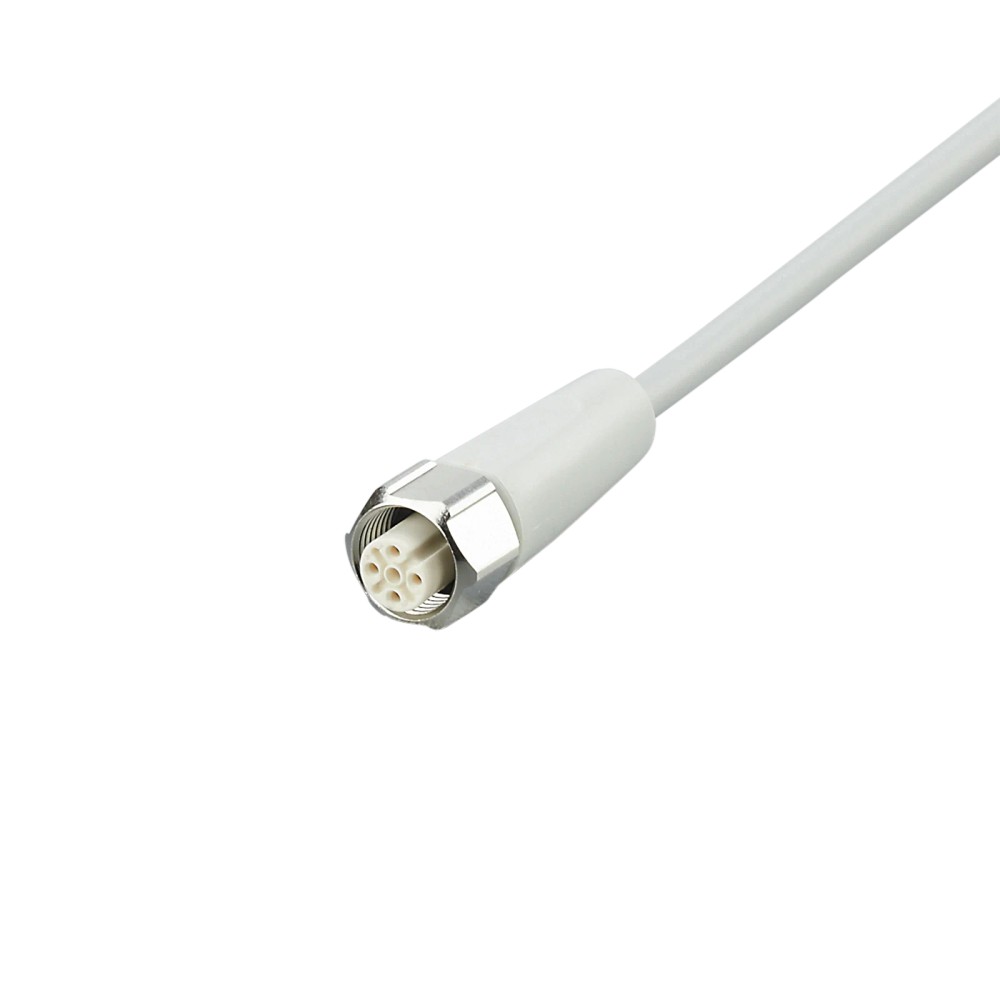

Imagem meramente ilustrativa

R$ 321,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF002
EAN: 4021179291187
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVF002 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 10m IP69K Inox"

Destaques do Produto

Comprimento

10 m

Tipo de conexão

M12 fêmea, reto, codificação A, 4 contatos

Tensão máxima especificada

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea IFM EVF002 M12, reto, 10 m, IP65/IP67/IP68/IP69K

O IFM EVF002 é um cabo de conexão com soquete fêmea M12 reto, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 10 m com revestimento MPPE sem silicone e sem halogênio, contatos dourados e grau de proteção IP65, IP67, IP68 e IP69K. Sua tensão de operação é inferior a 250 V AC ou 300 V DC, com corrente nominal de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF002
Conector	Soquete fêmea M12 reto, codificação A, 4 contatos
Comprimento do cabo	10 m
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem silicone e sem halogênio
Contatos	Banhados a ouro
Porca de bloqueio	Aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25 a 100 °C; para cULus, até 65 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface compatível com M12 fêmea, codificação A, 4 contatos, em aplicações adequadas às especificações elétricas do cabo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observando as condições de instalação e os limites de proteção especificados.
Aplicações que necessitem de cabo de 10 m, corrente nominal até 4 A e tensão abaixo dos limites informados.

⚠ Considere outro se precisa de:

Não selecionar para uma interface que não corresponda mecanicamente ao soquete M12 reto, codificação A, de 4 contatos; confirme também a pinagem e a compatibilidade elétrica do dispositivo.
Não exceder os limites especificados de tensão e corrente nem as condições ambientais aplicáveis à instalação.
Não usar o grau IP como confirmação de compatibilidade química ou de adequação a qualquer produto de limpeza: esses dados não estão especificados na ficha.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão elétrica em áreas úmidas e higiênicas na indústria de alimentos; a ficha declara proteção IP65, IP67, IP68 e IP69K.
Em instalações com movimentação do cabo, observar o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições especificadas para velocidade e aceleração.
Em uso móvel, considerar a faixa de temperatura ambiente de 0 a 100 °C; para cULus, a ficha limita a temperatura ambiente a 65 °C.
Possibilidade inferida: conexão entre um dispositivo com interface M12 macho compatível e um ponto de distribuição ou equipamento. Confirmar codificação, pinagem e requisitos elétricos antes da instalação; a ficha não declara protocolos de comunicação nem compatibilidade com agentes de limpeza específicos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea IFM EVF002 M12, reto, 10 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF002 quando

A instalação exigir cabo de conexão fêmea M12 reto, codificação A, de 4 contatos, com 10 m de comprimento e os limites elétricos e ambientais informados.

Confirme antes de selecionar

Verifique o padrão mecânico, a codificação, a quantidade de contatos e a pinagem do dispositivo correspondente. O conector M12, por si só, não confirma compatibilidade elétrica.

Considere outra configuração quando

O projeto exigir comprimento diferente de 10 m, conexão com outra geometria ou codificação, mais de 4 A, ou tensão igual ou superior aos limites especificados. A ficha não informa alternativas específicas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca indicada nos dados do produto.
Modelo	EVF002	Referência do modelo.
SKU	EVF002	Código de identificação do anúncio.
GTIN	4021179291187	Código comercial indicado na ficha.
Part number do anúncio	EVF002	Referência informada nos dados prioritários do anúncio.
Part number no dataset de catálogo	ADOGH040VAS0010P04	Referência apresentada no conjunto de dados do catálogo; confirmar com o fabricante em caso de divergência cadastral.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Uso declarado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Corrente nominal	4 A	Capacidade de carga total indicada.
Classe de proteção	II	Classificação declarada na ficha.

Conexões elétricas
Conexão do cabo	10 m, MPPE, sem halogênio, cinza, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas indicadas para o cabo.
Conector	1 x M12, reto; codificação A; 4 contatos	Descrição da conexão elétrica do soquete.
Contatos	Banhados a ouro	Acabamento dos contatos indicado pelo fabricante.
Corpo do conector	PP, sem halogênio	Material declarado para o corpo do soquete.
Bloqueio/porca	1.4404 (aço inoxidável / 316L)	Material indicado para o elemento de bloqueio.
Vedação	EPDM	Material da vedação informado na ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque indicada para a conexão do soquete.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; respeitar as condições de montagem e uso correspondentes.
Material do cabo	MPPE	Material do revestimento do cabo informado.
Sem silicone	Sim	Característica declarada do produto.
Sem halogênio	Sim	Característica declarada para o cabo e os materiais indicados.
Material do invólucro	PP, sem halogênio	Material indicado para o invólucro do conector.
Material da porca	1.4404 (aço inoxidável / 316L)	Material indicado para a porca de bloqueio.
Material da vedação	EPDM	Material de vedação informado.

Condições ambientais e movimento
Temperatura ambiente	-25 a 100 °C	Faixa indicada para a temperatura ambiente.
Limite de temperatura ambiente cULus	Até 65 °C	Restrição indicada na ficha para cULus.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa informada para uso móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10 a 100 %	Faixa indicada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para as condições climáticas de armazenamento.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Ciclos de curvatura	> 1.000.000	Resistência a ciclos de curvatura indicada na ficha; não substitui o cumprimento do raio mínimo.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Esforço de torção	± 180 °/m	Limite de torção especificado.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial declarada para o cabo.

Dados mecânicos
Tipo e orientação do conector	M12 fêmea, reto	Configuração mecânica indicada.
Dimensões	15,5 x 15,5 x 45 mm	Dimensões informadas no conjunto de dados.
Peso	313,8 g	Peso informado no conjunto de dados do catálogo.
Diâmetro do cabo	4,9 mm	Diâmetro indicado na especificação da conexão elétrica do cabo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O cabo é um componente de conexão elétrica; a compatibilidade com sinais ou protocolos depende dos dispositivos, da pinagem e dos requisitos da instalação.

Conexões

Elétrica Um soquete M12 fêmea reto, codificação A, com 4 contatos dourados; cabo de 10 m, MPPE, 4 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC e corrente nominal de 4 A. Confirmar a pinagem e os requisitos elétricos dos equipamentos conectados.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar um dispositivo com interface M12 macho compatível, codificação A, 4 contatos e pinagem adequada	✓	A ficha especifica soquete fêmea M12 reto, codificação A, com 4 contatos; a compatibilidade elétrica deve ser confirmada pela pinagem dos dispositivos.
Aplicação que requer 10 m de cabo e opera dentro dos limites de tensão e corrente especificados	✓	O comprimento informado é 10 m, com tensão < 250 V AC / < 300 V DC e corrente nominal de 4 A.
Conexão com interface de outra codificação ou quantidade de contatos	✗	A interface indicada na ficha é M12, codificação A, com 4 contatos; outra configuração não corresponde à especificação.
Aplicação que exige corrente acima de 4 A ou tensão igual ou superior aos limites declarados	✗	A ficha informa corrente nominal de 4 A e tensão inferior a 250 V AC ou 300 V DC.
Uso em área úmida ou higiênica na indústria de alimentos, respeitando as condições de instalação	✓	Essa aplicação é indicada na ficha, que também informa os graus IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea IFM EVF002 M12, reto, 10 m, IP65/IP67/IP68/IP69K

Desenergize os equipamentos antes de conectar ou desconectar o cabo.
Confirme que a interface do equipamento é M12 macho, codificação A, com 4 contatos, e verifique a pinagem no datasheet do dispositivo.
Planeje o percurso para evitar tração, esmagamento e contato com bordas que possam danificar o cabo.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Acople o conector sem forçar o alinhamento e aperte a conexão dentro da faixa de torque de 0,6 a 1,5 Nm.
Antes de energizar, confira a conexão, a vedação, a tensão e a corrente previstas; valide a montagem conforme as condições de proteção necessárias.

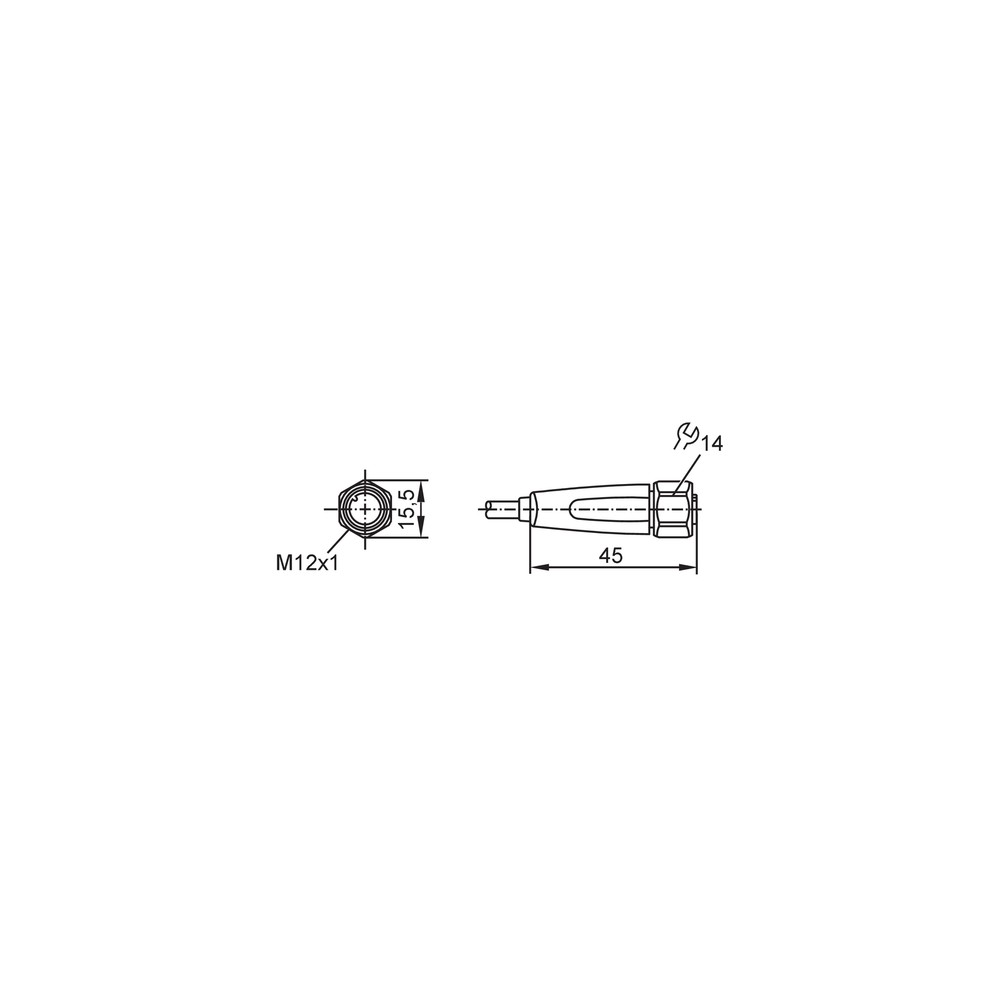

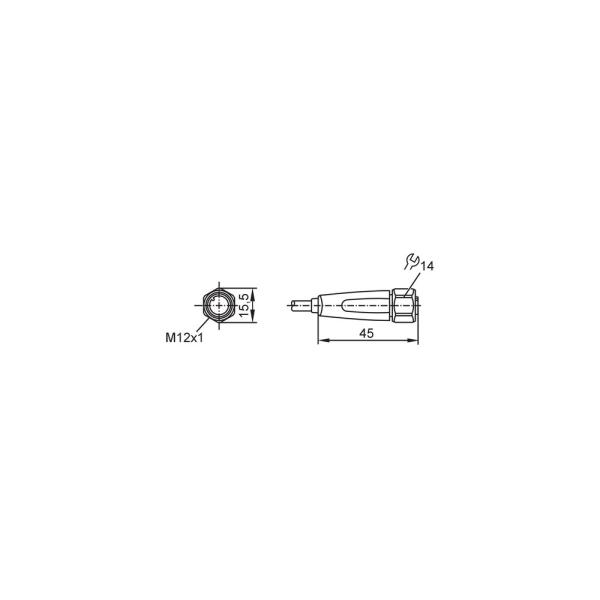

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não recebe sinal.	Conector não acoplado corretamente, pinagem incompatível ou circuito sem alimentação; a ficha do cabo não especifica a pinagem funcional dos equipamentos.	Verifique o encaixe M12, confirme a pinagem nos datasheets dos dois dispositivos e meça a alimentação conforme o procedimento seguro da instalação.
Interrupções elétricas durante movimento do cabo.	Dano por tração, esmagamento, dobra abaixo do raio mínimo ou esforço de torção acima da condição especificada.	Inspecione o percurso e o revestimento, verifique o raio de curvatura e a torção e teste a continuidade com o sistema desenergizado.
Umidade ou perda de vedação na conexão.	Acoplamento incompleto, vedação contaminada ou danificada, ou montagem fora das condições necessárias para obter o grau de proteção declarado.	Inspecione a vedação e as superfícies de conexão, confirme o aperto dentro de 0,6 a 1,5 Nm e verifique a montagem segundo as instruções do fabricante.
A conexão aquece ou apresenta falhas sob carga.	Corrente ou tensão acima dos limites informados, contato inadequado ou conexão incorreta.	Compare a carga com os limites de 4 A e < 250 V AC / < 300 V DC; com o circuito desenergizado, confira encaixe, contatos e pinagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF002 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF002 e para que serve?

É um cabo de conexão com soquete fêmea M12 reto, codificação A, de 4 contatos. A ficha indica seu uso em áreas úmidas e higiênicas na indústria de alimentos.

O EVF002 funciona com qualquer conector M12?

Não necessariamente. A ficha especifica M12 reto, codificação A, com 4 contatos; confirme também a pinagem e os requisitos elétricos do equipamento correspondente.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Posso usar este cabo com corrente acima de 4 A?

Não selecione o EVF002 para uma aplicação acima da corrente nominal de 4 A. Verifique os requisitos da carga e do circuito antes da instalação.

Ele serve para uma interface M12 de outra codificação ou com mais contatos?

A ficha não especifica essas configurações: informa codificação A e 4 contatos. Para outra interface, procure uma versão cuja codificação e quantidade de contatos correspondam ao equipamento.

O equipamento parou de funcionar depois que conectei o cabo; o que verifico antes de trocar?

Confira o acoplamento M12, a alimentação e a pinagem dos dispositivos. A ficha do cabo não define a pinagem funcional do equipamento conectado.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Dobra excessiva, torção, esmagamento ou dano ao cabo podem causar interrupções. Inspecione o percurso e verifique o raio mínimo de flexão especificado.

Devo comprar o EVF002 ou um cabo com outro comprimento?

Escolha o EVF002 quando 10 m forem adequados ao percurso. Se o projeto exigir outro comprimento, selecione uma versão que corresponda à distância necessária; a ficha não informa alternativas específicas.

Qual cuidado devo ter ao instalar o conector?

Alinhe o conector sem forçar e aperte entre 0,6 e 1,5 Nm. Confirme a codificação, a pinagem e as condições de vedação antes de energizar.

Como confirmo que a conexão é adequada para minha aplicação?

Compare o tipo de interface, a codificação, a pinagem, a tensão e a corrente dos equipamentos com os dados do EVF002. Consulte o datasheet do fabricante quando algum requisito não estiver especificado na ficha.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 que deve corresponder à interface do dispositivo conectado (Ref.: conexão elétrica do soquete: M12, codificação A).

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos, aplicável conforme as condições de instalação especificadas (Ref.: IP65, IP67, IP68 e IP69K).

MPPE

Material informado para o revestimento do cabo (Ref.: conexão elétrica do cabo: MPPE).

Raio mínimo de flexão

Menor raio especificado para curvar o cabo em aplicação flexível, expresso como múltiplo do diâmetro (Ref.: mínimo de 10 x diâmetro do cabo).

Torque de aperto

Faixa de torque indicada para apertar a conexão do soquete (Ref.: máximo especificado de 0,6 a 1,5 Nm).
