Cabo Conexão Fêmea M12 IFM EVF002 10m IP69K

Pré-visualizar: EVF002 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 10m IP69K Aço Inox

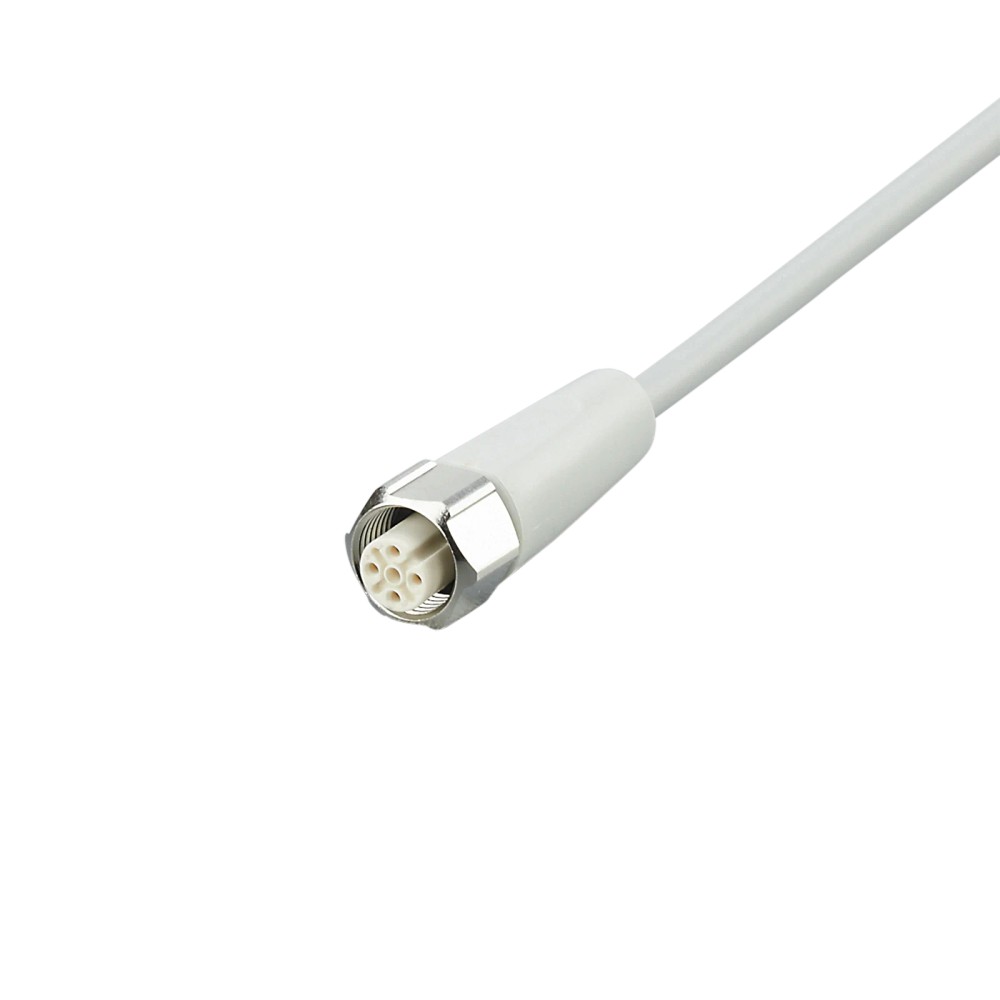

EVF002 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 10m IP69K Aço Inox

Imagem meramente ilustrativa

R$ 321,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF002
EAN: 4021179291187
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVF002 IFM - Cabo Conexão Fêmea M12 Indústria Alimentícia 10m IP69K Aço Inox"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A, 4 contatos

Comprimento

10 m

Tensão máxima de operação informada

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP 65, IP 67, IP 68 e IP 69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea IFM EVF002 M12 reto, 10 m, para indústria alimentícia

O IFM EVF002 é um cabo de conexão com conector fêmea M12 reto, destinado a conectar dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui 10 m de comprimento, proteção IP 65, IP 67, IP 68 e IP 69K, além de contatos banhados a ouro. O cabo é de MPPE, sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF002
Conector	Fêmea M12 reto, codificação A, 4 contatos
Comprimento do cabo	10 m
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Material do cabo	MPPE, sem halogênio; sem silicone
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)
Temperatura ambiente	-25 a 100 °C; em aplicação móvel: 0 a 100 °C
Seção e configuração do cabo	4 x 0,34 mm²; diâmetro 4,9 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface M12 fêmea, codificação A e 4 contatos, desde que os requisitos elétricos e a pinagem sejam compatíveis.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada pelo fabricante.
Aplicações que necessitem de cabo de 10 m e respeitem os limites de tensão, corrente e temperatura especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 fêmea reta, codificação A, de 4 contatos; confirme também a pinagem do dispositivo antes da conexão.
Não utilizar em circuitos que excedam < 250 V AC, < 300 V DC ou 4 A.
Não aplicar em condições fora das faixas de temperatura informadas para instalação fixa ou móvel.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Respeite os graus de proteção especificados e as condições de montagem aplicáveis.
Aplicações móveis são possíveis dentro da faixa de temperatura ambiente informada para uso móvel e das condições de movimento especificadas; a ficha declara velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A utilização em outra aplicação é uma possibilidade condicionada: confirme compatibilidade do conector, pinagem, tensão, corrente, temperatura e requisitos ambientais com a documentação do dispositivo conectado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea IFM EVF002 M12 reto, 10 m, para indústria alimentícia, verifique estes pontos:

Escolha o EVF002 quando

A instalação exigir cabo de conexão de 10 m com conector fêmea M12 reto, codificação A e 4 contatos, e os limites elétricos e ambientais do conjunto forem atendidos.

Verifique a interface antes de conectar

Confirme o tipo e a codificação do conector, o número de contatos e a pinagem do dispositivo correspondente. A compatibilidade mecânica M12, isoladamente, não confirma compatibilidade elétrica.

Considere outra configuração quando

A instalação exigir outro comprimento, outro tipo de conector ou mais de 4 A, ou quando tensão, temperatura ou condições de uso ultrapassarem os dados informados para este cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	EVF002	Identificação do produto.
Marca	ifm	Fabricante informado.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha.
Part number	EVF002	Código informado nos dados básicos do anúncio.
GTIN	4021179291187	Identificador comercial informado.

Conexões elétricas
Conector / soquete	1 x M12, reto; codificação A	Configuração mecânica do conector.
Tipo de conector	Fêmea	Gênero do soquete.
Número de contatos	4	Quantidade de contatos informada para o soquete.
Material dos contatos	Banhados a ouro	Material/acabamento dos contatos.
Material do corpo do conector	PP, sem halogênio	Material informado para o corpo do soquete.
Material da vedação	EPDM	Material de vedação informado.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material informado para o bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa especificada para o aperto do conector.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação informados pelo fabricante.
Corrente nominal / capacidade de carga total	4 A	Capacidade de carga total especificada.
Classe de proteção elétrica	II	Classe informada na ficha.

Cabo
Comprimento	10 m	Comprimento do cabo fornecido.
Material do cabo	MPPE	Material informado para o cabo.
Composição	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores indicada na ficha.
Diâmetro externo	Ø 4,9 mm	Diâmetro informado para o cabo.
Cor	Cinza	Cor indicada na especificação do cabo.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada para o cabo e os materiais indicados.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro externo de 4,9 mm.
Ciclos de curvatura	> 1.000.000	Valor declarado para ciclos de curvatura.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento especificadas pelo fabricante.
Esforço de torção	± 180 °/m	Valor declarado para o esforço de torção.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Graus informados; a proteção depende da instalação e das condições correspondentes.
Temperatura ambiente	-25 a 100 °C	Faixa ambiente informada para o produto.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa informada para uso móvel.
Limite de temperatura cULus	Até 65 °C	Aviso de temperatura informado para cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade especificada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

Dados mecânicos e dimensões
Dimensões informadas	15,5 x 15,5 x 45 mm	Dimensões associadas ao produto na ficha.
Peso	313,8 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material do invólucro	PP, sem halogênio	Material informado para o invólucro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A compatibilidade depende da conexão elétrica e da pinagem do dispositivo; não é possível afirmar compatibilidade com um protocolo específico.

Conexões

Elétrica Soquete fêmea M12 reto, codificação A, 4 contatos banhados a ouro; cabo com 4 x 0,34 mm². Limites informados: < 250 V AC / < 300 V DC e corrente nominal de 4 A. Verifique a pinagem do dispositivo antes de conectar.

Processo Não possui conexão de processo especificada. A conexão disponível é elétrica, por soquete M12 fêmea reto.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 macho, codificação A, 4 contatos e pinagem compatível, dentro dos limites elétricos do cabo	✓	O cabo tem soquete fêmea M12 reto, codificação A e 4 contatos; é necessário confirmar a pinagem e os limites do circuito.
Dispositivo que requer conector de outra codificação, outro número de contatos ou conexão diferente de M12 fêmea reta	✗	A configuração mecânica especificada para o EVF002 é M12 reto, codificação A, 4 contatos.
Circuito que excede 4 A ou os limites de tensão informados	✗	A ficha especifica corrente nominal de 4 A e tensão de operação inferior a 250 V AC / 300 V DC.
Uso em área úmida ou higiênica da indústria de alimentos, com instalação compatível com os graus IP informados	✓	Essa aplicação é indicada na ficha do produto; a proteção efetiva depende da montagem correta e da condição especificada para cada grau IP.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea IFM EVF002 M12 reto, 10 m, para indústria alimentícia

Confirme que o dispositivo correspondente possui conector M12 macho, codificação A, 4 contatos, e verifique a pinagem antes da conexão.
Desenergize o circuito antes de instalar ou desconectar o cabo.
Inspecione o conector, os contatos e a vedação; não conecte componentes danificados ou contaminados.
Alinhe o soquete com o conector correspondente e acople sem forçar ou torcer os contatos.
Aperte o bloqueio dentro da faixa especificada de 0,6 a 1,5 Nm.
Posicione e fixe o cabo respeitando o raio mínimo de flexão em aplicação flexível e os limites de temperatura, movimento, tensão e corrente.

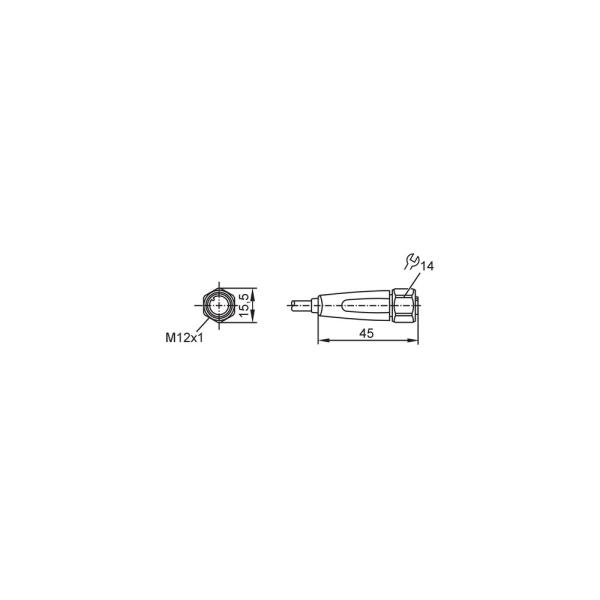

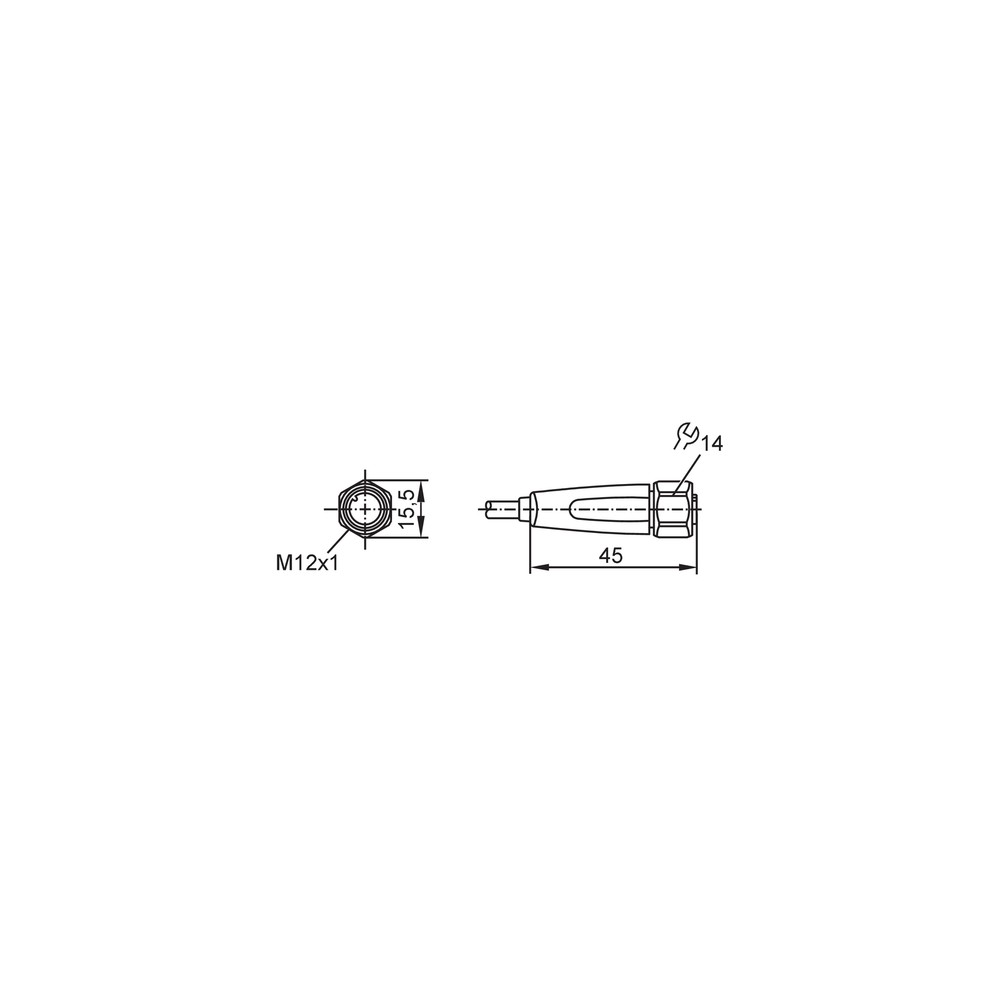

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou fica solta.	O conector do dispositivo pode não corresponder à configuração M12, codificação A, ou o bloqueio pode não estar corretamente apertado.	Confirme tipo, codificação e número de contatos do conector correspondente; inspecione o alinhamento e verifique o torque dentro da faixa de 0,6 a 1,5 Nm.
O dispositivo conectado não funciona após a instalação.	Pode haver incompatibilidade de pinagem ou falha de continuidade no circuito; a ficha do cabo não especifica a pinagem do dispositivo conectado.	Compare a pinagem nos documentos dos dois equipamentos e verifique continuidade e integridade dos condutores com o circuito desenergizado.
Há interrupções durante o movimento do cabo.	Flexão abaixo do raio mínimo, esforço de torção ou movimento fora das condições especificadas podem afetar a conexão ou o cabo.	Inspecione o trajeto do cabo, confirme o raio mínimo de flexão e compare velocidade, deslocamento e aceleração com os limites informados.
Há entrada de umidade na conexão.	Acoplamento incompleto, vedação contaminada ou dano na interface podem comprometer a proteção da conexão montada.	Desenergize o circuito e inspecione o acoplamento, a vedação e os componentes correspondentes; confirme que a montagem atende às condições aplicáveis ao grau IP requerido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF002 (português) (Datasheet) Desenho em escala IFM EVF002 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF002 e para que serve?

É um cabo de conexão com soquete fêmea M12 reto, destinado a conectar dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Tem 10 m de comprimento e 4 contatos.

Que tipo de conector e cabo acompanham o produto?

A ficha informa um soquete fêmea M12 reto, codificação A, com 4 contatos, e um cabo de 10 m, 4 x 0,34 mm². A embalagem contém 1 peça.

Este cabo serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12. Confirme que o dispositivo correspondente usa conector macho, codificação A, 4 contatos, e verifique a pinagem e os limites elétricos.

Posso usar o EVF002 em um circuito acima de 4 A ou dos limites de tensão informados?

Não: a ficha especifica corrente nominal de 4 A e operação inferior a 250 V AC / 300 V DC. Para circuitos acima desses limites, selecione uma conexão com especificações adequadas.

O cabo é indicado para conectar um motor?

A ficha não identifica uma aplicação específica para motores nem informa a pinagem de um motor. A conexão só deve ser considerada após confirmar conector, pinagem e requisitos elétricos do equipamento.

O EVF002 é adequado para lavagem ou qualquer condição de umidade?

A ficha informa graus IP 65, IP 67, IP 68 e IP 69K e aplicação em áreas úmidas e higiênicas da indústria de alimentos. A proteção depende da montagem correta e das condições aplicáveis; não se deve presumir adequação a qualquer processo de limpeza.

O equipamento conectado não liga; o que devo verificar antes de trocar o cabo?

Verifique primeiro se o conector e a codificação correspondem e se a pinagem está correta. Com o circuito desenergizado, confira também a continuidade do cabo e o estado dos contatos.

A conexão apresenta falhas quando o cabo se movimenta; o que conferir?

Inspecione o trajeto em busca de flexão excessiva, torção ou esforço sobre o conector. Compare a instalação com o raio mínimo e as condições de movimento declaradas na ficha.

Que cuidado devo ter ao instalar o conector?

Alinhe o soquete sem forçar os contatos e aperte o bloqueio entre 0,6 e 1,5 Nm. Confirme a pinagem e instale o cabo respeitando os limites especificados.

É melhor comprar este cabo ou montar a conexão com componentes separados?

O EVF002 é fornecido como um cabo de conexão de 10 m com soquete M12 fêmea; a embalagem informada contém 1 peça. Se a instalação exigir outro comprimento, conector ou configuração elétrica, compare com uma opção que corresponda a esses requisitos.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico indicada para o conector M12; deve corresponder à conexão do dispositivo.

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de elementos; a montagem e as condições de uso influenciam a proteção efetiva.

MPPE

Material especificado para o cabo de conexão.

Raio mínimo de flexão

Menor raio de curvatura especificado para uso flexível, relacionado ao diâmetro externo do cabo.

Torque de aperto

Faixa de torque especificada para apertar o bloqueio da conexão.
