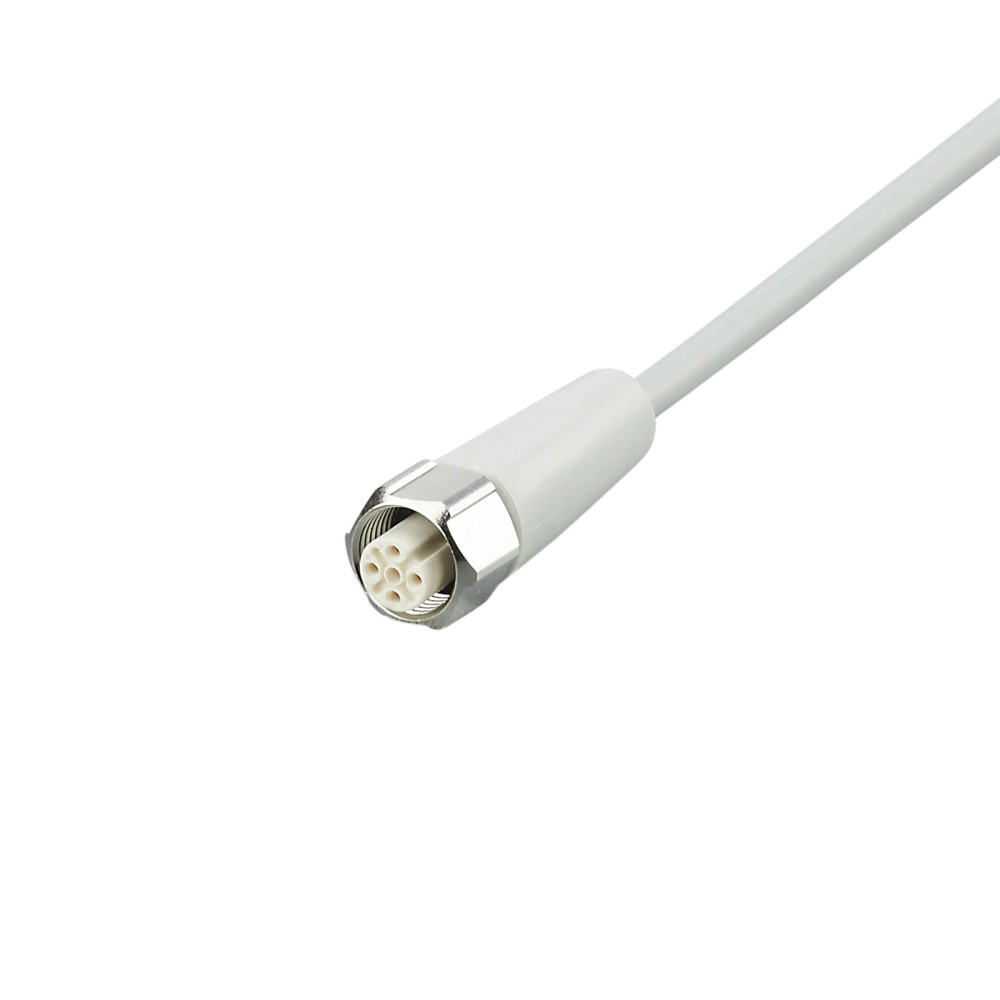

Sobre o EVF001 IFM – Cabo de conexão fêmea M12 reto, 4 polos, 5 m, IP69K

O EVF001 é um cabo de conexão de 5 m com conector fêmea M12 reto, A-codificado e de 4 polos. É destinado a áreas úmidas e higiênicas na indústria de alimentos, conforme a aplicação indicada pelo fabricante. Possui graus de proteção IP65, IP67, IP68 e IP69K, revestimento MPPE sem silicone e sem halogênio e contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF001
Conector	Fêmea M12 reto, codificação A, 4 polos
Comprimento do cabo	5 m
Graus de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Material do cabo	MPPE, sem halogênio; cinza, Ø 4,9 mm
Temperatura ambiente	-25…100 °C; cULus: até 65 °C
Materiais do conector	Corpo PP; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM
Características dos contatos	4 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface compatível M12 fêmea, reta, A-codificada e 4 polos, desde que os requisitos elétricos estejam dentro dos limites declarados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, aplicação indicada para o produto; verificar também os requisitos específicos de limpeza e instalação da máquina.
Instalações que necessitem de cabo de 5 m, sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecionar quando a interface necessária exigir conector de outro número de polos, codificação ou gênero, sem confirmar a compatibilidade do dispositivo e do cabo correspondente.
Não operar acima dos limites declarados de tensão, carga total ou temperatura; a condição cULus especificada limita a temperatura a 65 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas na indústria de alimentos; o produto é descrito para essa aplicação e possui graus de proteção IP65, IP67, IP68 e IP69K.
Possibilidade de uso em instalações com movimento do cabo, respeitando as condições declaradas de raio mínimo de flexão, ciclos, torção, velocidade e aceleração; verificar se o perfil real da máquina corresponde aos parâmetros da ficha.
A compatibilidade com um sensor, atuador ou protocolo específico não é estabelecida apenas pelo conector M12: conferir pinagem, tensão, corrente e documentação do equipamento conectado.

COMO ESCOLHER

Antes de comprar o EVF001 IFM – Cabo de conexão fêmea M12 reto, 4 polos, 5 m, IP69K, verifique estes pontos:

Escolha o EVF001 quando

A instalação exigir cabo de 5 m com conector fêmea M12 reto, A-codificado e 4 polos, e os limites de tensão, corrente e temperatura da aplicação estiverem dentro dos valores declarados.

Avalie outra configuração quando

O equipamento exigir outro comprimento ou uma conexão diferente em gênero, codificação, número de polos ou geometria. Confirme a pinagem e os requisitos elétricos nos documentos dos dois dispositivos antes de substituir.

Verifique a condição de uso

Para uso em temperatura acima de 65 °C em condição cULus, ou acima de 100 °C fora dessa condição, este cabo excede os limites informados. A ficha não especifica compatibilidade com protocolos ou pinagens de dispositivos particulares.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVF001	Identificação do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional informada na ficha.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica
Soquete	1 × M12, reto; codificação A	Configuração mecânica da conexão.
Gênero e polos	Fêmea; 4 contatos dourados	Confirmar gênero, codificação, número de polos e pinagem em relação ao dispositivo.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados.
Capacidade de carga total	4 A	Capacidade total informada; não representa valor por polo.
Classe de proteção elétrica	II	Classificação declarada na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação dos condutores; a função de cada pino deve ser conferida conforme a documentação do dispositivo.
Torque máximo de aperto	0,6…1,5 Nm	Faixa declarada para o bloqueio da conexão.

Cabo e materiais
Comprimento e especificação	5 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 × 0,34 mm² (42 × Ø 0,1 mm)	Construção e dimensões elétricas do cabo conforme a ficha.
Material do corpo	PP, sem halogênio	Material declarado para o corpo do conector.
Material do bloqueio/porca	1.4404, aço inoxidável / 316L	Material declarado para a peça de bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada para o cabo e o corpo.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados; a condição depende da montagem correta e das especificações aplicáveis.
Temperatura ambiente	-25…100 °C; cULus: até 65 °C	Faixa declarada, com limite específico para a condição cULus.
Temperatura ambiente em movimento	0…100 °C; cULus: até 65 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25…55 °C	Limites declarados para armazenamento.
Umidade de armazenamento	10…100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática declarada para armazenamento.

Resistência mecânica e movimento
Raio mínimo de flexão	10 × o diâmetro do cabo	Raio mínimo declarado; aplicar em relação ao diâmetro do cabo, não ao comprimento.
Ciclos de curvatura	> 1 milhão	Resistência declarada para ciclos de curvatura.
Esforço de torção	±180°/m	Limite declarado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada na ficha; não generalizar para outras trajetórias ou acelerações.

Dados mecânicos e identificação
Dimensões	15,5 × 15,5 × 45 mm	Dimensões informadas no conjunto de dados; consultar o desenho para referência dimensional.
Peso	165,9 g	Peso informado na ficha técnica.
SKU / número de peça	EVF001	Identificação prioritária do anúncio.
GTIN	4021179303422	Identificador comercial informado.
Part number do catálogo associado	ADOGH040VAS0005P04	Referência presente no conjunto de dados do catálogo; o anúncio identifica o produto como EVF001.

COMPATIBILIDADE

Comunicação

• A ficha identifica conexão M12 reta, codificação A e 4 contatos; não declara protocolo de comunicação específico. A compatibilidade de sinal depende da pinagem e dos requisitos do dispositivo conectado.

Conexões

Elétrica Soquete fêmea M12 reto, codificação A, 4 contatos dourados; tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Cabo com condutores BK (preto), BN (marrom), BU (azul) e WH (branco). Confirmar a atribuição dos pinos com a documentação do equipamento.

Processo Não aplicável: trata-se de um cabo elétrico de conexão, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho, reta ou compatível mecanicamente, A-codificada e 4 polos	✓	A configuração do cabo é fêmea M12 reta, A-codificada e 4 polos; a compatibilidade elétrica ainda depende da pinagem e dos limites do dispositivo.
Circuito dentro dos limites declarados de tensão e carga total	✓	Os limites informados são < 250 V AC / < 300 V DC e 4 A de capacidade de carga total.
Aplicação que exige protocolo ou pinagem específica não confirmada na documentação dos dispositivos	✗	A ficha do cabo não declara protocolo nem confirma a pinagem para um equipamento específico; a compatibilidade elétrica não pode ser presumida apenas pela conexão mecânica.
Aplicação que excede 100 °C, ou excede 65 °C sob a condição cULus declarada	✗	Essas condições ultrapassam os limites de temperatura informados para o produto.

INSTALAÇÃO

Como instalar o EVF001 IFM – Cabo de conexão fêmea M12 reto, 4 polos, 5 m, IP69K

Confirme que o dispositivo de destino exige conector fêmea M12 reto, A-codificado e 4 polos; verifique também a pinagem no manual ou datasheet do dispositivo.
Desenergize o circuito antes de conectar e confirme que tensão e carga estão dentro dos limites especificados para o cabo.
Posicione o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo e sem aplicar torção acima do limite declarado.
Alinhe os conectores pela codificação antes de acoplar; não force o encaixe se houver desalinhamento.
Aperte o bloqueio dentro da faixa de torque declarada de 0,6…1,5 Nm e verifique o assentamento da conexão.
Inspecione o cabo e a conexão após a instalação; em aplicações móveis, compare velocidade, aceleração, percurso e ciclos com as condições declaradas na ficha.

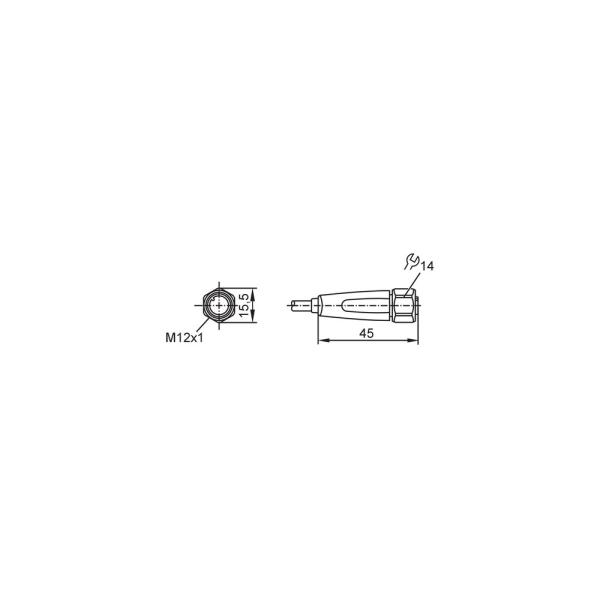

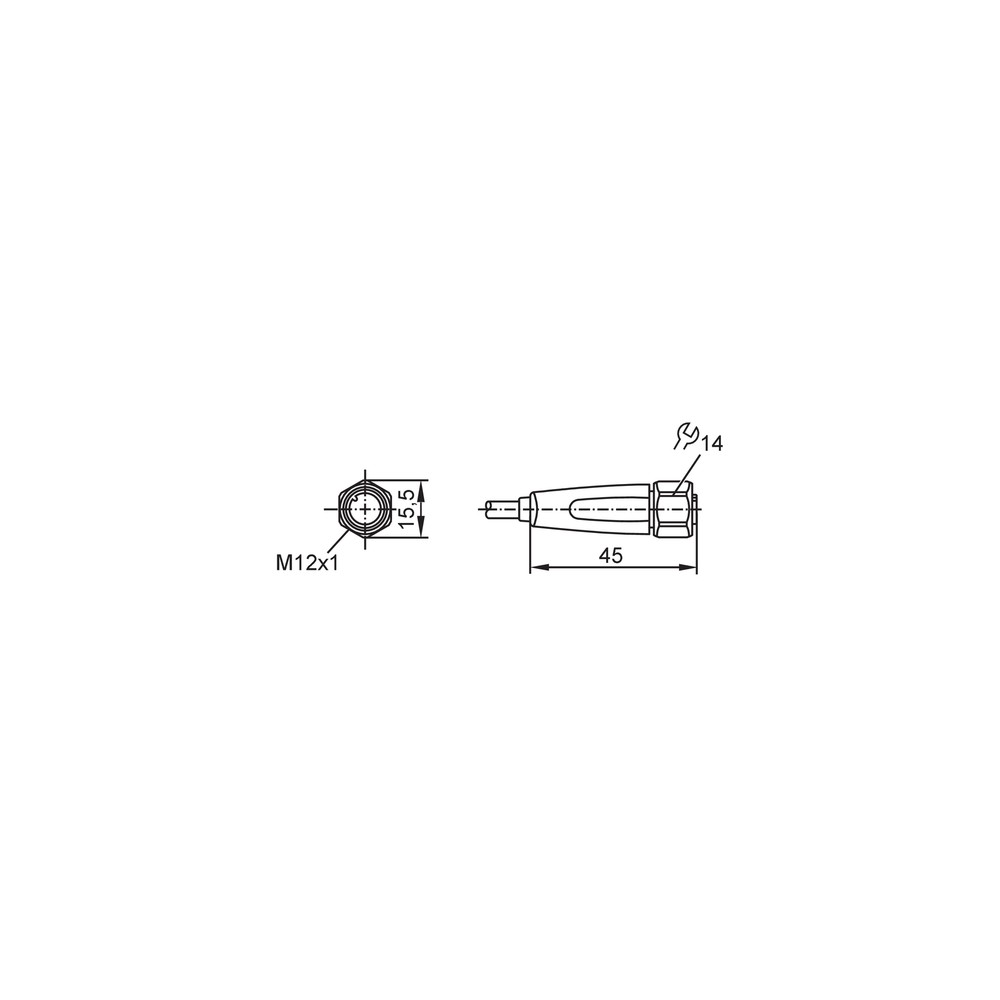

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não recebe sinal.	Possível incompatibilidade de pinagem, codificação, número de polos ou requisitos elétricos do dispositivo; a ficha do cabo não especifica um protocolo.	Compare a pinagem do equipamento com a documentação do cabo e do dispositivo; confirme a codificação M12, os 4 polos e a continuidade dos condutores.
A conexão apresenta interrupções ao movimentar o cabo.	Possível flexão abaixo do raio mínimo, torção excessiva, dano ao cabo ou aplicação fora das condições de movimento especificadas.	Inspecione o percurso e o revestimento; confira o raio de flexão, a torção e os parâmetros de movimento, e verifique a continuidade enquanto movimenta o cabo com o circuito desenergizado.
Há entrada de umidade na conexão montada.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para manter o grau de proteção declarado.	Desenergize o circuito e inspecione o assentamento, a vedação e o estado do conector; confirme a montagem e o torque conforme a documentação aplicável.
A conexão ou o cabo aquece durante a operação.	Possível corrente ou tensão acima dos limites declarados, conexão inadequada ou condição de uso fora da especificação.	Meça tensão e corrente no circuito e compare com os limites do cabo; inspecione o acoplamento e confirme a pinagem antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF001 em português (Datasheet) Desenho em escala EVF001 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF001 e para quem ele serve?

É um cabo de conexão com conector fêmea M12 reto, A-codificado e 4 polos, indicado para áreas úmidas e higiênicas na indústria de alimentos. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado.

O que acompanha o produto?

A ficha informa uma unidade por embalagem: um cabo de conexão EVF001. Não há acessórios adicionais listados.

Posso usar este cabo em qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas pelo padrão M12. Verifique gênero, codificação, número de polos, pinagem, tensão e corrente exigidos pelo dispositivo.

Este cabo serve para um circuito acima de 4 A?

A capacidade de carga total declarada é 4 A. Um circuito que exceda esse limite não está dentro da especificação informada.

O cabo é indicado para uma aplicação que ultrapassa 100 °C?

Não, a ficha declara temperatura ambiente de até 100 °C e, na condição cULus, até 65 °C. Acima do limite aplicável, selecione uma configuração especificada para essa temperatura.

Posso conectar o EVF001 a um dispositivo com outro número de polos?

A conexão do cabo é M12 A-codificada de 4 polos. A ficha não confirma compatibilidade com dispositivos de outra configuração; confira a interface e a pinagem antes da compra.

O cabo não transmite sinal; o que devo verificar antes de trocar?

Verifique primeiro o acoplamento, a continuidade dos quatro condutores e a correspondência da pinagem com o dispositivo. A ficha não associa o cabo a um protocolo específico.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Flexão ou torção fora das condições especificadas pode contribuir para danos ou interrupções. Inspecione o revestimento e confira o raio mínimo e os parâmetros de movimento da instalação.

Como devo instalar o conector M12?

Alinhe a codificação antes de acoplar, não force o encaixe e aperte o bloqueio entre 0,6 e 1,5 Nm. Desenergize o circuito e confirme a pinagem do equipamento antes da ligação.

O EVF001 é vendido como kit ou como cabo avulso?

A ficha informa uma peça por embalagem e não lista acessórios ou itens adicionais. Portanto, os dados disponíveis descrevem o cabo de conexão, sem indicar um kit.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico indicado para a conexão M12 do cabo; não determina, por si só, a pinagem funcional do dispositivo. (Ref.: conexão elétrica — soquete: M12 reto, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso conforme as condições aplicáveis de montagem e uso. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio de curvatura especificado para o cabo; a ficha expressa o valor como múltiplo do diâmetro do cabo. (Ref.: mín. 10 × diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para o cabo, que deve ser considerado ao dimensionar o circuito. (Ref.: 4 A)

MPPE

Material indicado para o cabo na especificação do produto. (Ref.: cabo de 5 m, MPPE, sem halogênio)
