Cabo de Ligação em Y IFM EVCC68 2m

Pré-visualizar: EVCC68 IFM - Cabo de Ligação em Y ifm Automação Industrial 2m PUR IP69K

EVCC68 IFM - Cabo de Ligação em Y ifm Automação Industrial 2m PUR IP69K

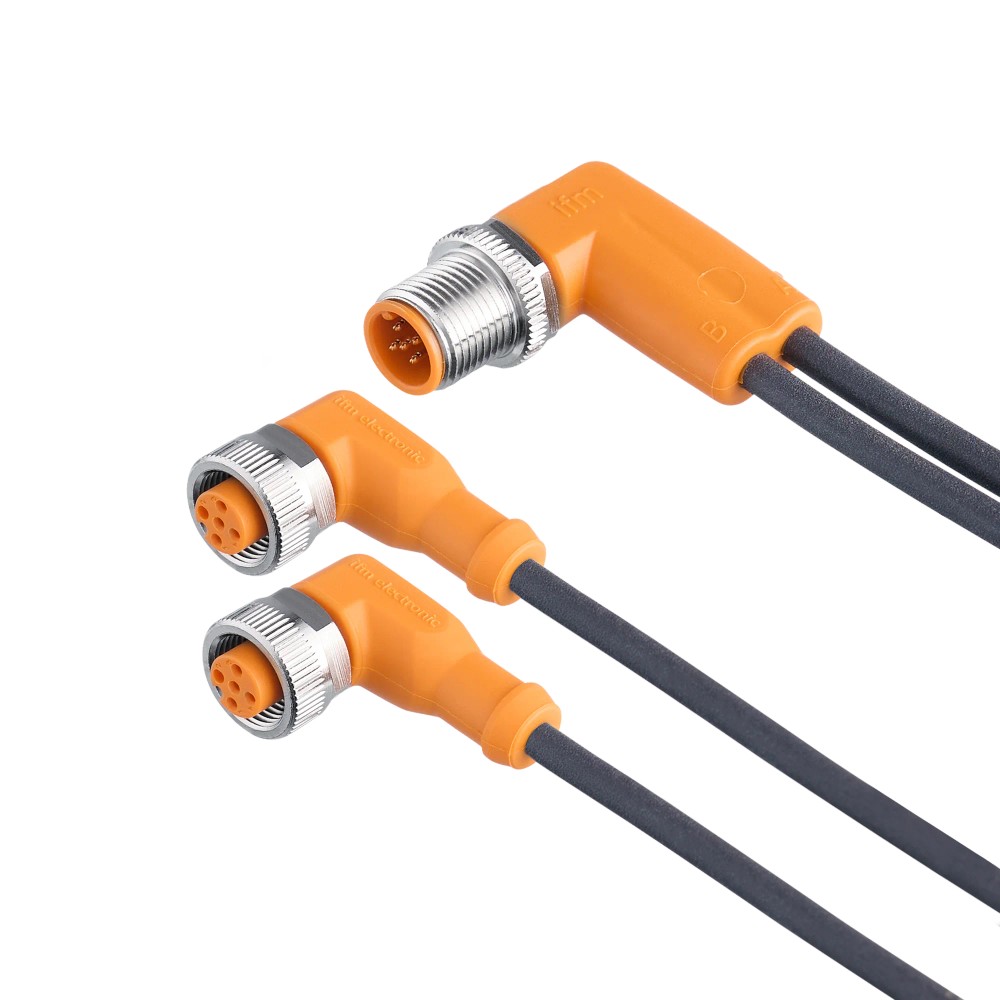

Imagem meramente ilustrativa

R$ 361,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCC68
EAN: 4021179374507
NCM do produto: 85444200

Destaques do Produto Tipo de Cabo Ligação...mais

Fechar menu

Saiba mais sobre: "EVCC68 IFM - Cabo de Ligação em Y ifm Automação Industrial 2m PUR IP69K"

Destaques do Produto

Tipo de Cabo

Ligação em Y

Comprimento

2 metros

Material de Revestimento

PUR

Grau de Proteção

IP69K

Codificação

A-coded

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVCC68 IFM - Cabo de Ligação em Y, 2m PUR, IP69K

O EVCC68 é um cabo de ligação em Y da IFM desenvolvido para a distribuição eficiente de sinais em sistemas de automação industrial. Projetado para integrar dois sensores ou atuadores a uma única porta M12, este componente de 2 metros conta com construção robusta em PUR, sendo isento de silicone e halogênio. Sua alta classificação de proteção IP69K e contatos banhados a ouro garantem desempenho confiável mesmo em ambientes expostos a refrigerantes e lavagens industriais.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	EVCC68
Comprimento	2 m
Material	PUR
Grau de Proteção	IP65/67/68/69K
Corrente Nominal	4 A
Temperatura	-25...90 °C
Sem Halogênio	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial com blocos de distribuição M12
Ambientes industriais com exposição a lubrificantes e refrigerantes
Instalações que exijam conformidade com normas sanitárias e lavagens de alta pressão (IP69K)

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais acima de 90°C
Conexões que exijam codificação de conector diferente de A
Aplicações sujeitas a esforço mecânico com raio de curvatura inferior a 10x o diâmetro do cabo (4,3mm)

APLICAÇÕES E USO

Aplicações em máquinas-ferramenta
Ambientes industriais com presença de lubrificantes e fluidos de corte
Sistemas de automação onde é necessário reduzir o número de cabos até o controlador (I/O)
Instalações que exigem alta durabilidade em ciclos de movimento (esteiras e braços robóticos)

COMO ESCOLHER

Antes de comprar o EVCC68 IFM - Cabo de Ligação em Y, 2m PUR, IP69K, verifique estes pontos:

Quando escolher este cabo

Utilize quando precisar duplicar pontos de conexão em um bloco I/O e quando a aplicação estiver sujeita a um ambiente agressivo (fluidos de corte, lavagens industriais) que exija proteção IP69K e alta resistência à flexão.

Quando buscar outra opção

Busque alternativas se a necessidade for de uma codificação diferente de A (como B, D ou X) ou se o ambiente de trabalho exceder permanentemente os 90°C de temperatura ambiente.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite máximo de operação elétrica
Capacidade de carga total	4 A	Corrente máxima permitida pelo distribuidor
Contatos	Banhados a ouro	Garantia de condutividade e resistência à corrosão

Condições Ambientais e Mecânicas
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Classificação de vedação contra sólidos e líquidos
Temperatura ambiente	-25...90 °C	Faixa de operação térmica
Material do invólucro	TPU	Material do corpo do conector
Material da vedação	FKM	Material do anel de vedação

Dados de Instalação e Movimentação
Comprimento	2 m	Comprimento nominal do cabo
Diâmetro do cabo	4.3 mm	Dimensão externa do cabo
Ciclos de curvatura	> 5 Milhões	Resistência à flexão repetitiva
Esforço de torção	± 180 °/m	Capacidade de movimento de torção

COMPATIBILIDADE

Comunicação

• M12 A-coded standard

Conexões

Elétrica M12 A-coded

Processo 2x M12 (Fêmea) / 1x M12 (Macho)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com refrigerantes e lubrificantes	✓	O material PUR e a vedação FKM são quimicamente resistentes a fluidos industriais comuns.
Instalações em áreas com alta pressão de lavagem (IP69K)	✓	Certificado para suportar jatos de alta pressão e temperatura conforme normas IP69K.
Uso em protocolos de rede como PROFINET (conectores D-coded)	✗	Este cabo possui codificação A, não sendo compatível mecanicamente com portas de rede D-coded.

INSTALAÇÃO

Como instalar o EVCC68 IFM - Cabo de Ligação em Y, 2m PUR, IP69K

Desenergize o sistema antes de realizar qualquer conexão.
Verifique se o conector M12 está livre de sujeira ou detritos.
Alinhe os pinos do conector macho com as fêmeas sem forçar.
Rosqueie manualmente a porca de travamento (latão niquelado).
Utilize chave dinamométrica para aplicar o torque de 0,6 a 1,5 Nm.
Verifique o LED de diagnóstico (se disponível no sensor/atuador) para confirmar a comunicação.

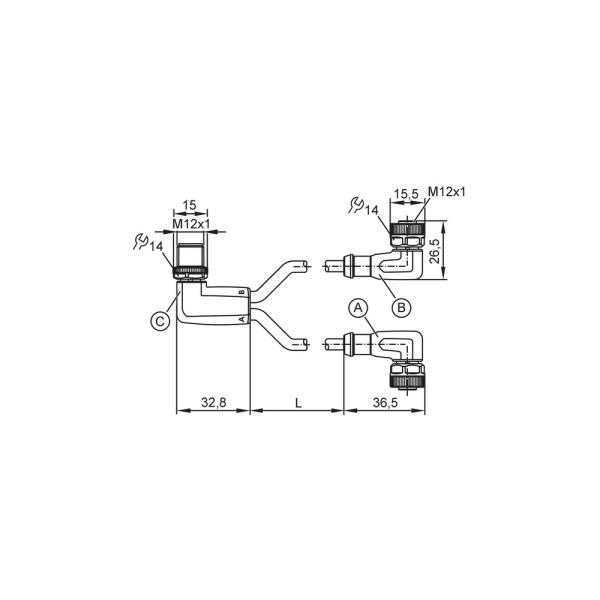

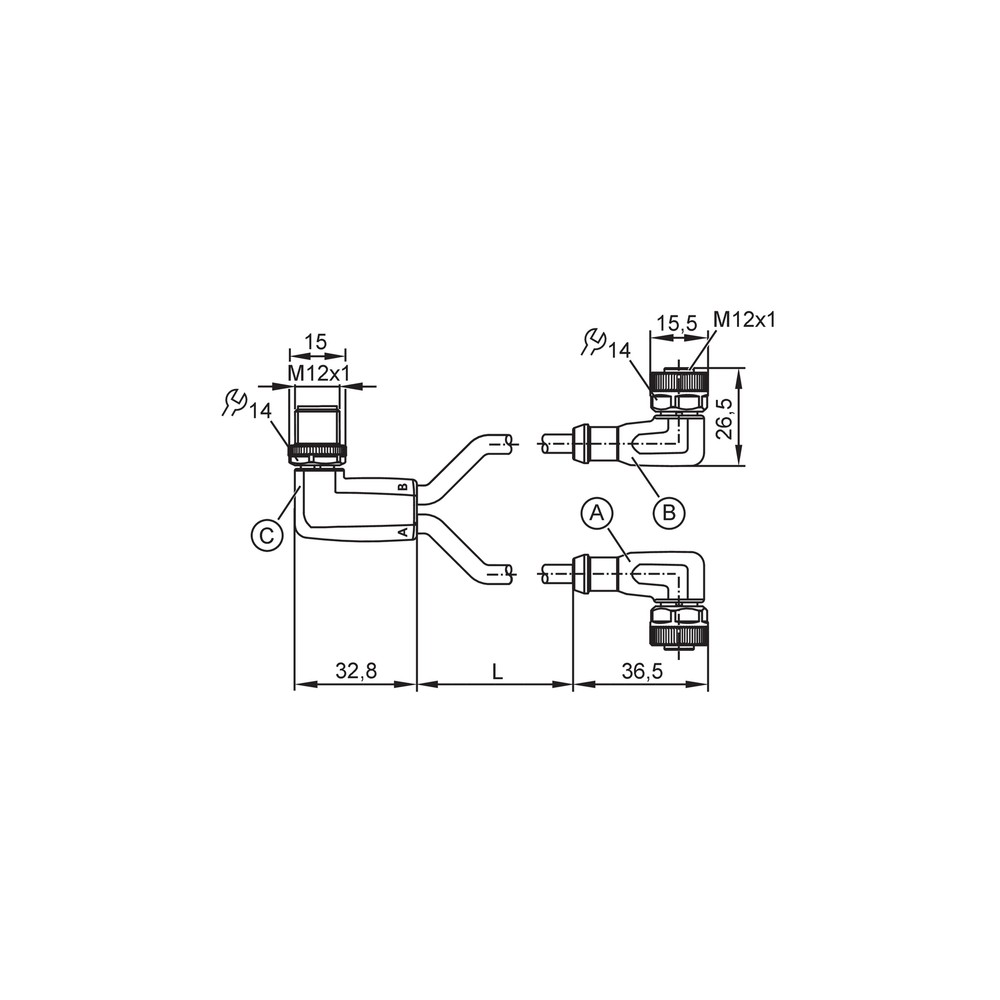

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão intermitente ou perda de sinal	Torque de aperto fora da especificação (ideal 0,6-1,5 Nm)	Verificar se o conector está firmemente rosqueado e se não há danos nos pinos.
Falha na transmissão de dados ou rompimento interno	Raio de curvatura menor que 10x o diâmetro do cabo	Inspecionar visualmente o cabo em busca de dobras excessivas ou cortes no isolamento.
Entrada de umidade no conector	Contaminação ou desgaste do anel de vedação FKM	Remover o conector e inspecionar a integridade do anel de vedação (O-ring) quanto a cortes ou ressecamento.
Superaquecimento do cabo ou deformação do conector	Sobrecarga de corrente elétrica no canal	Verificar se o consumo total dos dispositivos conectados ultrapassa a corrente máxima de 4A.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVCC68 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação em Y EVCC68?

O EVCC68 é um cabo de ligação em Y projetado para a distribuição de sinais M12 em sistemas de automação industrial, permitindo a conexão de dois dispositivos a uma única porta de controle.

Quais dispositivos podem ser conectados a este cabo?

Ele acompanha o cabo de 2 metros com conectores M12 e é indicado para ambientes com presença de fluidos, refrigerantes e lubrificantes comuns em máquinas-ferramenta.

Posso utilizar este cabo em conexões com codificação B ou D?

Não, este modelo possui codificação A (padrão M12). Ele não é compatível com conexões que exijam codificação B, D, X ou qualquer outro padrão diferente de A.

Este cabo é adequado para submersão contínua em água?

Este produto não é destinado a aplicações subaquáticas de alta pressão contínua, embora possua classificação IP69K para lavagens industriais de alta pressão e temperatura.

Por que meu sensor conectado via cabo Y está apresentando falha intermitente?

Se o sinal estiver intermitente, verifique primeiro o aperto do conector, que deve estar entre 0,6 e 1,5 Nm. Conexões frouxas são a causa mais comum de perda de sinal ou falha de comunicação.

Como identificar se a vedação do conector falhou?

O sintoma típico é a entrada de umidade ou falha de isolamento no conector. A causa provável é o desgaste ou ausência da vedação FKM original; verifique visualmente a integridade da borracha antes de substituir o componente.

Devo usar um cabo em Y ou cabos individuais para sensores?

O uso do EVCC68 é ideal para consolidar fiação em blocos de distribuição I/O. Optar por ele versus cabos individuais reduz a quantidade de cabos e simplifica a estrutura de instalação.

Este cabo pode ser emendado ou estendido?

O EVCC68 é uma peça única de distribuição. Se precisar de extensões ou comprimentos personalizados, a utilização de cabos de extensão M12 padrão da IFM é a alternativa técnica recomendada para manter a integridade do sinal.

Quais cuidados devo ter ao instalar o cabo?

A instalação requer que os conectores sejam alinhados manualmente antes do rosqueamento para evitar danos aos pinos dourados. Utilize sempre o torque recomendado entre 0,6 e 1,5 Nm para garantir a vedação IP69K.

Como é garantida a procedência deste cabo?

A IFM ELECTRONIC LTDA. realiza o faturamento e a gestão logística. O produto é entregue conforme as normas de estoque do fabricante, assegurando a procedência técnica do item.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e temperatura elevada. (Ref.: IP65, IP67, IP68, IP69K)

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica, abrasão e flexibilidade. (Ref.: material_revestimento)

Codificação A

Padrão físico do conector M12 que garante o encaixe correto entre dispositivos, prevenindo inversão de polaridade. (Ref.: Conexão elétrica)

Cabo em Y

Configuração de fiação que permite a bifurcação de um sinal de uma porta para duas, otimizando entradas/saídas. (Ref.: tipo_de_cabo)

Isento de Halogênio

Cabos que não liberam gases tóxicos ou corrosivos em caso de incêndio. (Ref.: sem_halogenio)
