Cabo de Conexão M12 IFM 25m Blindado

Pré-visualizar: EVCB38 IFM - Cabo de Conexão Industrial ifm Automação e Máquinas M12 4 Polos 25m Blindado PUR

EVCB38 IFM - Cabo de Conexão Industrial ifm Automação e Máquinas M12 4 Polos 25m Blindado PUR

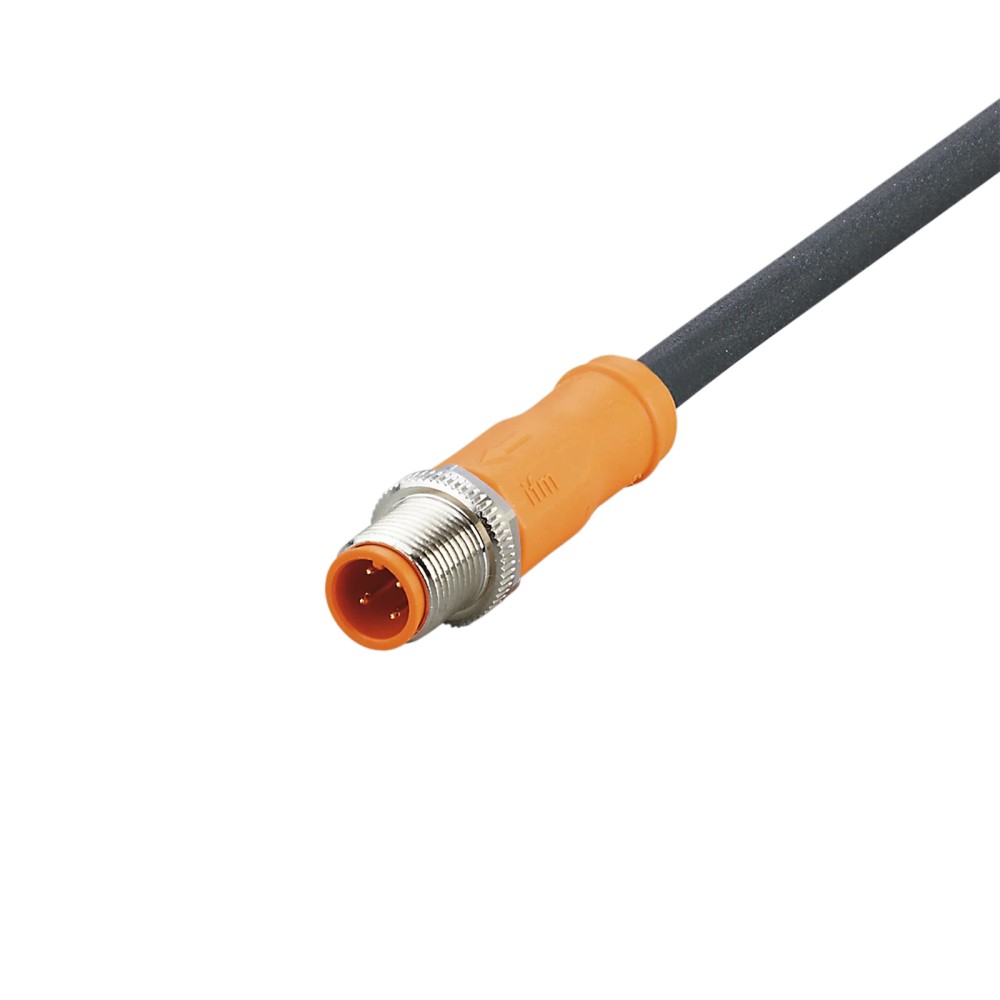

Imagem meramente ilustrativa

R$ 741,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCB38
EAN: 4021179355896
NCM do produto: 85444200

Destaques do Produto Comprimento 25 m...mais

Fechar menu

Saiba mais sobre: "EVCB38 IFM - Cabo de Conexão Industrial ifm Automação e Máquinas M12 4 Polos 25m Blindado PUR"

Destaques do Produto

Comprimento

25 m

Conector

M12 reto, macho, codificação A, 4 polos

Terminação oposta

Extremidade aberta

Cabo

PUR blindado, 4 x 0,34 mm²

Limites elétricos

< 50 V AC / < 60 V DC; corrente nominal de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVCB38 IFM – Cabo de conexão industrial M12, 4 polos, 25 m, blindado, PUR

O EVCB38 é um cabo de conexão industrial IFM com conector M12 reto de 4 polos e extremidade de cabo aberta, para interligar componentes em sistemas de automação. Possui cabo blindado de PUR com 25 m, contatos banhados a ouro e proteção especificada de IP65, IP67, IP68 e IP69K. A tensão de operação informada é inferior a 50 V AC e inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVCB38
Conexão do conector	M12, reto, codificação A, 4 polos, macho
Extremidade do cabo	Aberta
Comprimento do cabo	25 m
Material do cabo	PUR, preto, blindado
Condutores	4 x 0,34 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes de automação com interface compatível com M12 macho, codificação A, 4 polos, e requisitos elétricos dentro dos limites informados.
Instalações que necessitem de cabo blindado de 25 m com extremidade oposta aberta para terminação conforme o equipamento conectado.
Aplicações industriais e em máquinas-ferramenta, inclusive em ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector fêmea, outra codificação, outra quantidade de polos ou comprimento diferente; confirme a interface antes da compra.
Não exceder os limites informados de tensão (< 50 V AC / < 60 V DC) ou corrente nominal de 4 A.
Não presumir que a blindagem está conectada através do conector: a ficha indica que a blindagem do cabo não é aplicada no conector.

APLICAÇÕES E USO

Uso comprovado pela ficha: conexão em aplicações industriais e de automação industrial.
Uso informado para máquinas-ferramenta em aplicações com refrigerantes e lubrificantes; respeite a montagem e os limites ambientais declarados.
Uso móvel: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², além de raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Possibilidade inferida: interligação de um componente com receptáculo M12 fêmea compatível a um ponto de terminação aberto. Confirme pinagem, circuito e requisitos de blindagem no equipamento; a ficha não identifica um protocolo específico.

COMO ESCOLHER

Antes de comprar o EVCB38 IFM – Cabo de conexão industrial M12, 4 polos, 25 m, blindado, PUR, verifique estes pontos:

Escolha o EVCB38 quando

A interface requerida for M12 macho, reto, codificação A e 4 polos, houver necessidade de 25 m de cabo PUR blindado com extremidade aberta, e tensão e corrente estiverem dentro dos valores especificados.

Busque outra configuração quando

O equipamento exigir outro gênero ou codificação de conector, outra quantidade de polos ou outro comprimento. Verifique também o esquema de ligação e o tratamento da blindagem, pois a ficha informa extremidade aberta e blindagem não aplicada no conector.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector	Componente de tecnologia de conexão.
Marca	ifm	Fabricante indicado na ficha.
SKU / Part number	EVCB38	Identificação do produto no anúncio.
GTIN	4021179355896	Código global de identificação informado.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação informados na ficha.

Conexão elétrica
Conector	1 x M12, reto, macho, codificação A	Interface física no lado do conector.
Número de contatos	4	Contatos banhados a ouro.
Extremidade do cabo	Aberta	Exige terminação conforme o equipamento e o esquema de ligação aplicável.
Tensão de operação	< 50 V AC / < 60 V DC	Limites informados na ficha.
Corrente nominal	4 A	Capacidade de carga total informada.
Classe de proteção	III	Classificação especificada para o produto.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio do conector.

Construção do cabo
Comprimento	25 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material do cabo informado pelo fabricante.
Cor e diâmetro do cabo	Preto; Ø 4,9 mm	Dados de construção do cabo.
Condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Construção indicada na ficha.
Blindagem	Cabo blindado; blindagem não aplicada no conector	A continuidade da blindagem através do conector não é especificada como aplicada.
Fios e cores	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada.

Materiais do conector
Corpo / invólucro do conector	TPU, laranja	Material e cor especificados para o corpo do conector.
Material da porca de bloqueio	Latão niquelado	Material informado para o bloqueio.
Contatos	Banhados a ouro	Acabamento dos contatos especificado.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; respeite as condições de montagem e uso definidas pelo fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa indicada para a temperatura ambiente.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limites de armazenamento.
Umidade de armazenamento	10...100 %	Faixa de armazenamento informada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para armazenamento.

Movimento e flexibilidade
Ciclos de curvatura	> 2 milhões	Valor informado para tolerância a ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite informado de torção.
Velocidade máxima de movimento	3,3 m/s	Para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Raio de flexão mínimo em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha.

Dimensões, peso e fornecimento
Dimensões informadas	15,5 x 15,5 x 51,5 mm	Dimensões declaradas no conjunto de dados do produto.
Peso	965,4 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade deve ser verificada pela pinagem e pelos requisitos elétricos do equipamento conectado.

Conexões

Elétrica Um conector M12 macho, reto, codificação A, com 4 contatos banhados a ouro; extremidade oposta aberta. Cabo blindado de 4 x 0,34 mm². Limites informados: < 50 V AC / < 60 V DC e corrente nominal de 4 A. A blindagem do cabo não é aplicada no conector.

Processo Não se aplica: é um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada M12 fêmea, codificação A, 4 polos, e requisitos elétricos dentro dos limites do cabo	✓	A ficha identifica conector M12 macho, reto, codificação A e 4 contatos. A pinagem e a função de cada contato devem ser confirmadas no equipamento.
Equipamento que exige conector fêmea, codificação diferente ou número de polos diferente	✗	A interface física descrita é M12 macho, codificação A, com 4 contatos.
Circuito com tensão ou corrente acima dos limites informados	✗	A ficha especifica tensão inferior a 50 V AC e inferior a 60 V DC, e corrente nominal de 4 A.
Instalação que exige continuidade da blindagem através do conector	✗	A ficha declara que a blindagem do cabo não é aplicada no conector.
Aplicação industrial com presença de refrigerantes e lubrificantes indicada para máquinas-ferramenta	✓	Essa aplicação consta na ficha; a adequação final depende das condições reais e da montagem conforme as instruções do fabricante.

INSTALAÇÃO

Como instalar o EVCB38 IFM – Cabo de conexão industrial M12, 4 polos, 25 m, blindado, PUR

Confirme no equipamento receptor que a interface requerida é M12 fêmea, codificação A, 4 polos, e que tensão e corrente estão dentro dos limites do cabo.
Compare a atribuição de pinos e funções elétricas do equipamento com o datasheet; não determine a ligação apenas pelas cores dos condutores.
Planeje o percurso dos 25 m de cabo e evite exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo nas partes móveis.
Prepare e termine a extremidade aberta de acordo com o esquema elétrico do equipamento e com as práticas de instalação aplicáveis; a ficha não fornece um diagrama de ligação separado.
Acople o conector M12 alinhado e aplique o torque de aperto especificado para o bloqueio, entre 0,6 e 1,5 Nm.
Após a instalação, confira continuidade, pinagem, fixação e vedação da conexão; verifique separadamente o tratamento da blindagem, pois ela não é aplicada no conector.

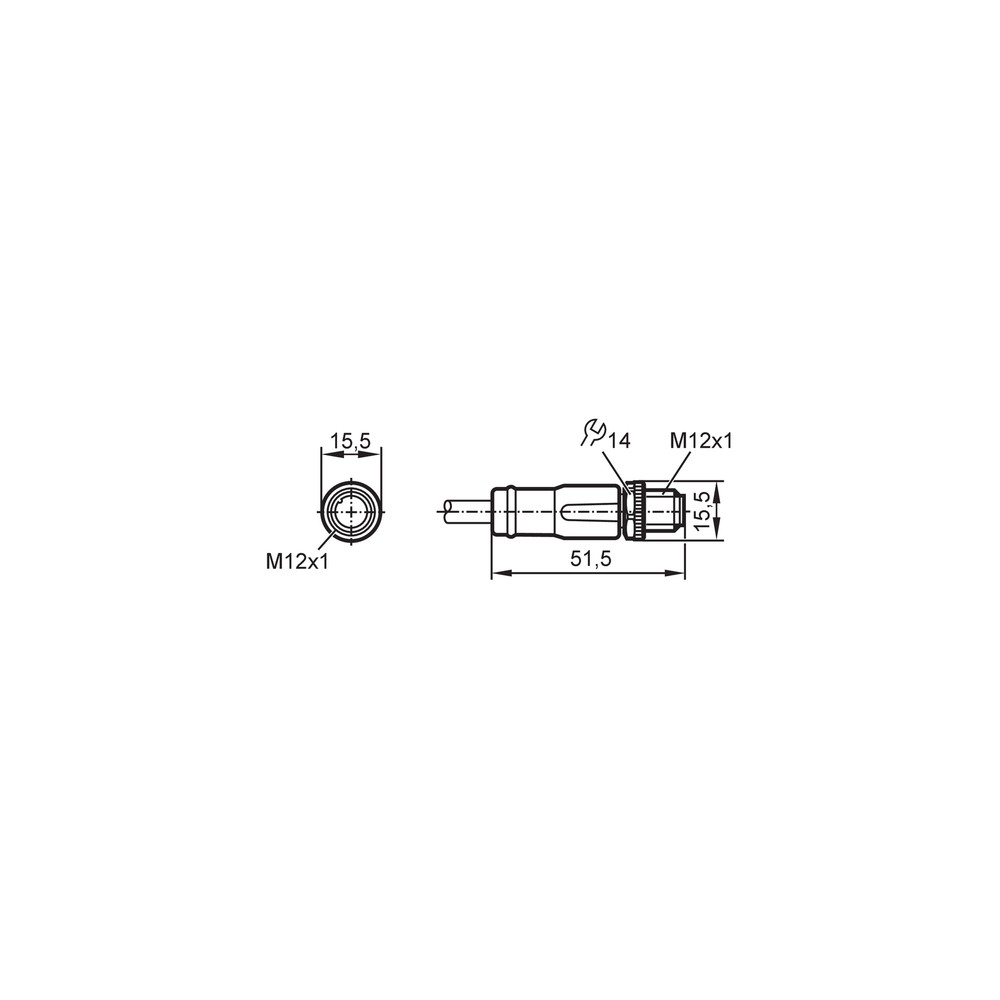

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Pinagem incompatível ou terminação incorreta na extremidade aberta.	Compare a atribuição de pinos do equipamento com o datasheet e verifique a continuidade de cada condutor antes de substituir o cabo.
Falhas intermitentes quando o cabo se movimenta.	Condutor ou terminação afetados por flexão, torção ou esforço mecânico fora das condições especificadas.	Inspecione o percurso e as terminações; confira o raio de flexão mínimo e o limite de torção, e teste a continuidade enquanto movimenta o cabo de forma controlada.
A comunicação ou o sinal apresenta interferência.	A blindagem pode não estar conectada como esperado, pois a ficha informa que ela não é aplicada no conector; também pode haver problema no aterramento ou na instalação do sistema.	Verifique a continuidade e o tratamento da blindagem na instalação, além do aterramento e da ligação do equipamento, conforme os respectivos esquemas.
Há umidade ou contaminação na conexão após a instalação.	Acoplamento, bloqueio ou vedação inadequados, ou uso fora das condições aplicáveis ao grau de proteção declarado.	Inspecione o acoplamento M12, a fixação e a integridade do conector; confirme a montagem conforme as instruções do fabricante antes de atribuir a falha ao cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVCB38 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVCB38 e para que tipo de conexão serve?

É um cabo de conexão IFM com conector M12 macho reto, codificação A, de 4 polos, e extremidade oposta aberta. A ficha o destina a aplicações industriais e de automação.

O que acompanha este produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

O EVCB38 serve em qualquer dispositivo com conector M12?

Não necessariamente: confirme gênero, codificação e número de polos. Este modelo tem conector macho M12, codificação A, com 4 contatos; a compatibilidade elétrica depende também da pinagem e dos limites do equipamento.

Posso usar este cabo em um circuito acima de 50 V AC ou 60 V DC?

A ficha especifica tensão de operação inferior a 50 V AC e inferior a 60 V DC. Para tensões acima desses limites, este produto não atende ao valor informado.

O cabo serve para ligar diretamente um motor?

A ficha não declara compatibilidade com motores nem apresenta uma aplicação específica de acionamento. Verifique tensão, corrente, pinagem e requisitos do motor e do equipamento antes de selecionar o cabo.

É indicado quando preciso que a blindagem passe pelo conector M12?

A ficha informa que a blindagem do cabo não é aplicada no conector. Se a instalação exigir continuidade da blindagem através do conector, confirme outra configuração com o fabricante.

O equipamento não funciona depois da instalação: o que verifico antes de trocar o cabo?

Confira a pinagem e a terminação da extremidade aberta em relação ao esquema do equipamento, e teste a continuidade dos condutores. As cores informadas na ficha, por si só, não definem a função de cada pino.

O sinal falha quando o cabo se movimenta; o que pode estar acontecendo?

Uma terminação ou um condutor pode estar sofrendo esforço mecânico. Inspecione o trajeto, respeite o raio mínimo de flexão e o limite de torção informados, e verifique a continuidade durante uma movimentação controlada.

Como escolher entre este cabo e uma versão de outro comprimento ou conector?

Escolha o EVCB38 quando 25 m, M12 macho reto codificado A, 4 polos e extremidade aberta corresponderem à instalação. Se o equipamento exigir outro comprimento, gênero, codificação ou número de polos, selecione uma configuração correspondente.

Que cuidado devo ter ao instalar o conector?

Alinhe o M12 antes de acoplar e respeite o torque de aperto informado de 0,6 a 1,5 Nm. Consulte o datasheet para verificar a ligação e as condições de instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para o conector M12; deve corresponder à interface do dispositivo conectado. (Ref.: conector M12, codificação A)

Blindagem do cabo

Elemento de proteção contra interferências eletromagnéticas; neste produto a ficha informa que não é aplicada no conector. (Ref.: cabo blindado; blindagem não aplicada no conector)

Raio mínimo de flexão

Menor raio de curvatura especificado para o cabo em aplicação flexível. (Ref.: 10 x diâmetro do cabo)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, condicionada à montagem e ao uso previstos. (Ref.: IP65, IP67, IP68, IP69K)

Extremidade aberta

Ponta do cabo sem conector instalado, destinada à terminação conforme o esquema do equipamento. (Ref.: extremidade do cabo aberta)
