Cabo de Conexão M12 IFM 15m Blindado 4 Polos

Pré-visualizar: EVCB37 IFM - Cabo de Conexão M12 Automação Industrial 15m 4 Polos Blindado

EVCB37 IFM - Cabo de Conexão M12 Automação Industrial 15m 4 Polos Blindado

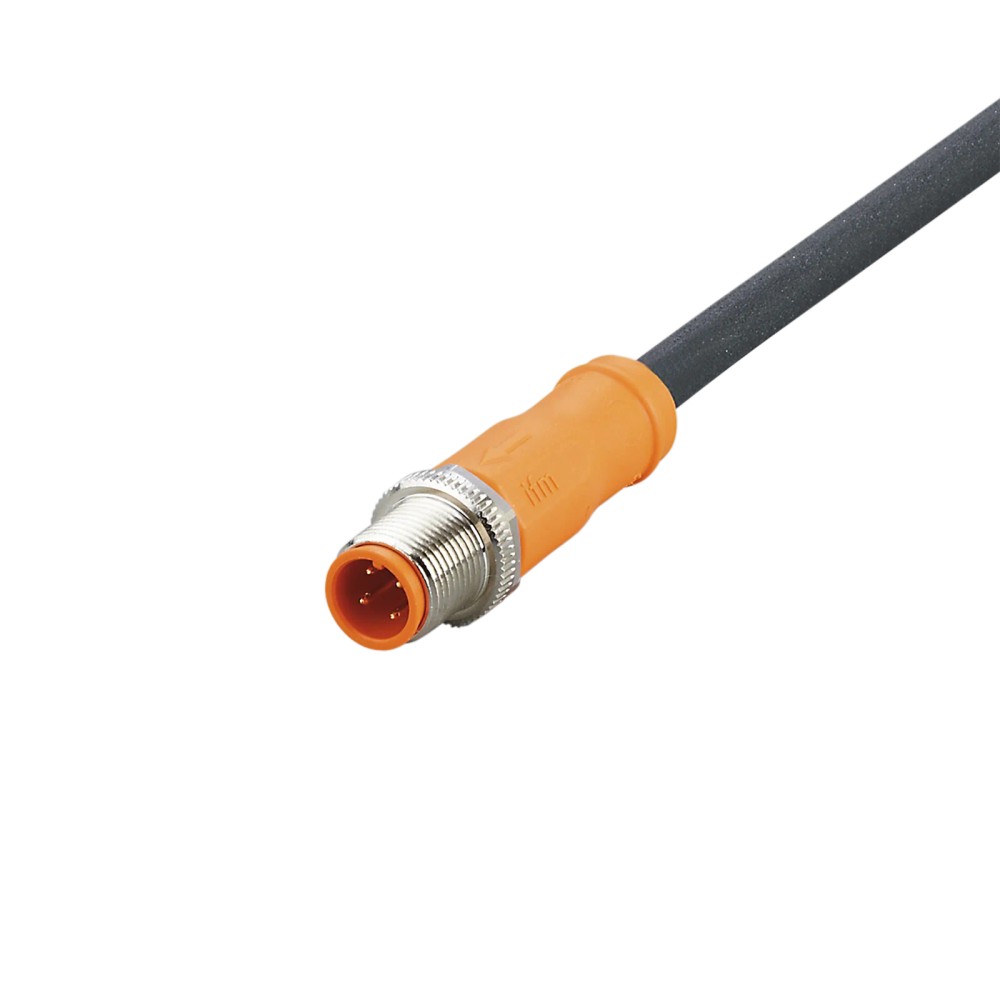

Imagem meramente ilustrativa

R$ 560,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCB37
EAN: 4021179355889
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVCB37 IFM - Cabo de Conexão M12 Automação Industrial 15m 4 Polos Blindado"

Destaques do Produto

Comprimento

15 m

Interface

M12 reto, codificação A, 4 polos

Tensão máxima especificada

< 50 V AC / < 60 V DC

Corrente nominal

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Construção

Cabo PUR blindado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVCB37 IFM — cabo de conexão M12 reto, 4 polos, blindado, 15 m

O EVCB37 é um cabo de conexão IFM com conector M12 reto de 4 polos, destinado a conectar componentes em sistemas de automação industrial. Possui cabo blindado com revestimento em PUR e comprimento de 15 m. Os contatos são banhados a ouro, e o produto é especificado para tensão inferior a 50 V AC e inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVCB37
Conector	1 × M12 reto, codificação A, 4 polos
Comprimento do cabo	15 m
Construção do cabo	PUR, blindado, 4 × 0,34 mm², Ø 4,9 mm
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C
Revestimento do cabo	PUR; sem silicone e sem halogênio
Contatos	4 contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes de automação industrial que aceitem conector M12 reto, codificação A, de 4 polos e atendam aos limites elétricos do cabo.
Aplicações industriais e máquinas-ferramenta; a ficha também cita uso em ambientes com refrigerantes e lubrificantes.
Instalações que requeiram cabo blindado de 15 m com revestimento PUR e proteção declarada IP65, IP67, IP68 e IP69K, respeitadas as condições de montagem do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 reto, codificação A, de 4 polos; a ficha não declara outros tipos de conector ou codificação.
Não aplicar acima de < 50 V AC, < 60 V DC ou 4 A nominais.
Não presumir que a blindagem esteja conectada eletricamente ao conector: a ficha informa que a blindagem do cabo não é aplicada no conector.
Não usar fora da faixa de temperatura ambiente de -25 a 90 °C indicada na ficha.

APLICAÇÕES E USO

Aplicação declarada: conexão em sistemas de automação industrial, respeitando a configuração M12 reto A de 4 polos e os limites elétricos especificados.
Aplicação declarada: máquinas-ferramenta; a ficha também cita refrigerantes e lubrificantes. A instalação deve respeitar os requisitos de acoplamento e proteção indicados pelo fabricante.
Possibilidade a validar: trajetos móveis compatíveis com os parâmetros de movimento declarados, incluindo raio mínimo de flexão, torção, velocidade e aceleração. A ficha não detalha condições de ensaio para cada aplicação específica.
A ficha não identifica protocolos de comunicação nem pinagens de equipamentos específicos; confirme esses dados no manual do dispositivo conectado.

COMO ESCOLHER

Antes de comprar o EVCB37 IFM — cabo de conexão M12 reto, 4 polos, blindado, 15 m, verifique estes pontos:

Escolha o EVCB37 quando

A instalação exigir cabo de 15 m com conector M12 reto, codificação A, de 4 polos, tensão inferior a 50 V AC ou 60 V DC e corrente nominal de até 4 A, conforme dados do fabricante.

Verifique outra configuração quando

O equipamento exigir outro número de polos, outra codificação ou geometria de conector, outro comprimento, ou limites elétricos diferentes. Confirme também se a ligação elétrica da blindagem é necessária, pois a ficha declara que ela não é aplicada no conector.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / ifm electronic	Fabricante informado na ficha do produto.
Nome	Cabo de conexão com conector EVCB37	Identificação do produto no anúncio.
SKU	EVCB37	Código do produto.
Part number do anúncio	EVCB37	Código informado nos dados básicos do anúncio.
Part number do catálogo associado ao GTIN	ASTGH040MSS0015C04	Código presente no conjunto de dados do catálogo; confirmar a correspondência com o fornecedor se necessário.
GTIN	4021179355889	Identificador comercial informado na ficha.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	594,55 g	Massa informada nos dados do catálogo.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Área de aplicação
Aplicações declaradas	Aplicações industriais / automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de aplicação registrados nos dados do fabricante.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de carga total	4 A	Corrente nominal indicada na ficha.
Classe de proteção elétrica	III	Classe de proteção declarada.

Conexões e construção elétrica
Conector	1 × M12, reto, codificação A	Configuração de conexão especificada.
Número de polos	4	Quantidade de contatos do conector.
Contatos	Dourados / banhados a ouro	Acabamento dos contatos indicado na ficha.
Cabo	15 m, PUR, preto, Ø 4,9 mm, blindado	Construção e comprimento do cabo conforme ficha.
Condutores	4 × 0,34 mm²; 42 × Ø 0,1 mm por condutor	Seção e composição informadas para o cabo.
Blindagem no conector	Blindagem não aplicada	A ficha declara que a blindagem do cabo não é aplicada no conector.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida na ficha; não substitui a confirmação da pinagem no documento do fabricante.
Corrente nominal do cabo	4 A	Capacidade de carga total declarada.

Materiais e composição
Material do revestimento do cabo	PUR	Material declarado para o cabo.
Material do corpo do conector	TPU, laranja	Material e cor do corpo indicados na ficha.
Material do invólucro	TPU	Material do invólucro indicado nos dados do catálogo.
Material da porca de bloqueio	Latão niquelado	Material declarado para a porca do conector.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada pelo fabricante.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados; dependem da instalação e do acoplamento conforme as condições especificadas pelo fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente registrada para o produto.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa móvel informada nos dados do catálogo.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada nos dados do fabricante.

Dados mecânicos e movimento
Dimensões do conector	15,5 × 15,5 × 51,5 mm	Dimensões informadas para o conector.
Torque de aperto máximo	0,6 a 1,5 Nm	Faixa de torque declarada para o bloqueio do conector.
Raio de flexão em aplicação flexível	Mín. 10 × diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro do cabo de 4,9 mm.
Ciclos de curvatura	> 2 milhões	Durabilidade declarada para ciclos de curvatura, conforme condições de ensaio do fabricante.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada; aplica-se ao cenário de deslocamento indicado.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.

Dados de montagem
Torque de aperto	0,6 a 1,5 Nm	Aplicar dentro da faixa declarada para o conector; consultar a folha de dados para o procedimento de montagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. Compatibilidade de protocolo não pode ser confirmada apenas pelo número de polos ou pela codificação do conector.

Conexões

Elétrica Cabo blindado de 4 × 0,34 mm²; 1 conector M12 reto, codificação A, com 4 contatos banhados a ouro. Tensão de operação: < 50 V AC / < 60 V DC; corrente nominal: 4 A. A ficha informa que a blindagem do cabo não é aplicada no conector. Verifique a pinagem requerida pelo equipamento antes de conectar.

Processo Não se aplica: trata-se de cabo de conexão elétrica, não de conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 reto, codificação A, 4 polos e requisitos elétricos dentro dos limites declarados	✓	A ficha especifica conector M12 reto A de 4 polos, tensão < 50 V AC / < 60 V DC e corrente nominal de 4 A; confirme a pinagem do equipamento.
Equipamento que exige conexão M12 de outra codificação, geometria ou número de polos	✗	A configuração documentada para o cabo é M12 reto, codificação A, com 4 contatos.
Aplicação que exige continuidade da blindagem através do conector	✗	A ficha declara que a blindagem do cabo não é aplicada no conector.
Aplicação acima de 4 A, 50 V AC ou 60 V DC	✗	Esses valores excedem os limites especificados; a tensão está declarada como inferior a 50 V AC e inferior a 60 V DC, e a corrente nominal é 4 A.
Aplicação industrial ou em máquina-ferramenta dentro da temperatura ambiente especificada	✓	A ficha cita aplicações industriais e máquinas-ferramenta e indica temperatura ambiente de -25 a 90 °C. A adequação da conexão e das condições de montagem deve ser verificada.

INSTALAÇÃO

Como instalar o EVCB37 IFM — cabo de conexão M12 reto, 4 polos, blindado, 15 m

Confirme que o receptáculo do equipamento é M12 reto, codificação A, de 4 polos, e valide a pinagem no documento do equipamento.
Verifique que a tensão e a corrente do circuito permanecem dentro dos limites declarados para o cabo.
Planeje o trajeto do cabo sem exceder o raio mínimo de flexão especificado de 10 vezes o diâmetro do cabo.
Alinhe o conector com o receptáculo antes de acoplar; evite forçar ou cruzar a rosca.
Aperte o bloqueio dentro da faixa de torque de 0,6 a 1,5 Nm indicada pelo fabricante.
Inspecione o assentamento do conector e o trajeto do cabo; para obter a proteção declarada, siga as condições de montagem e acoplamento da folha de dados.

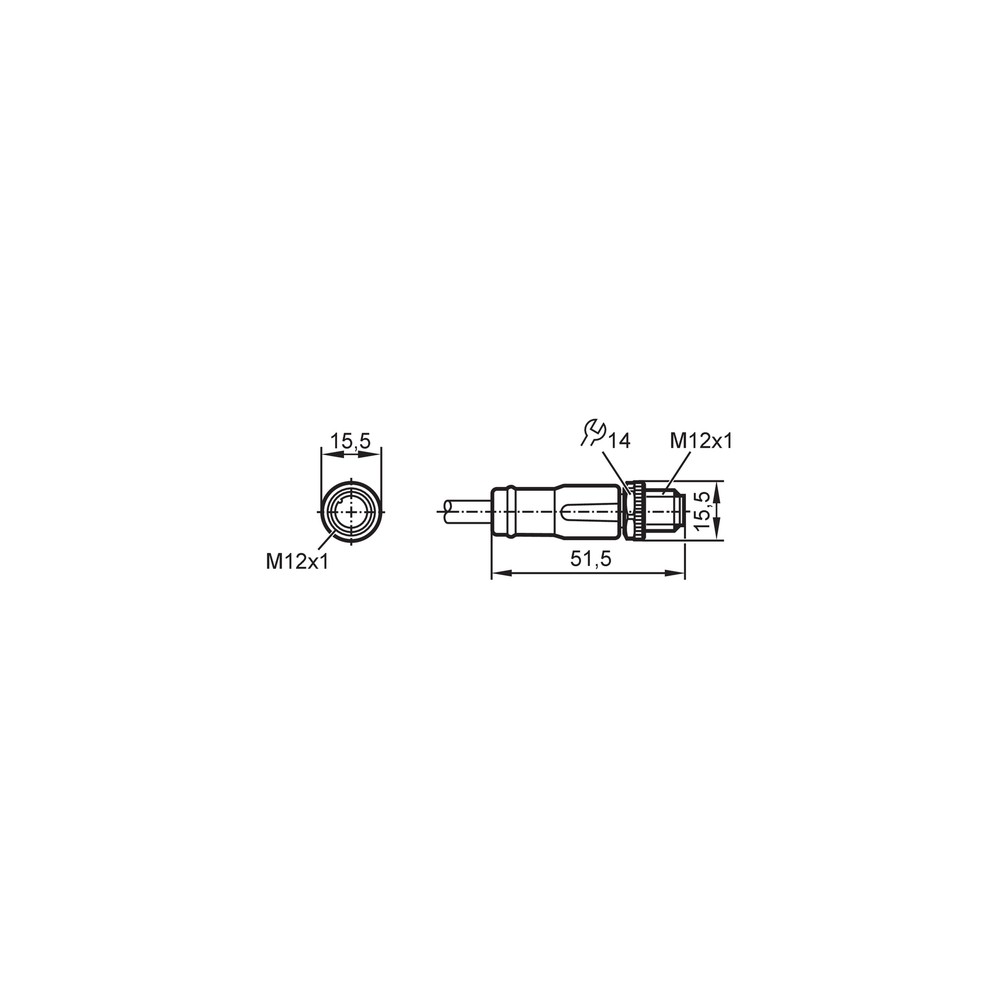

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Conector não totalmente acoplado, pinagem incompatível ou condutor interrompido.	Confira a pinagem no manual dos equipamentos, inspecione o acoplamento e verifique a continuidade dos condutores com o circuito desenergizado.
Sinal instável ou interrupções durante o movimento do cabo.	Raio de flexão inferior ao especificado, esforço mecânico no cabo ou dano em condutor.	Inspecione o trajeto e a região do conector; compare a curva instalada com o mínimo de 10 vezes o diâmetro do cabo e teste a continuidade enquanto movimenta o cabo com segurança.
Umidade ou contaminantes no ponto de conexão.	Conector mal acoplado, vedação inadequada ou instalação fora das condições necessárias para o grau de proteção declarado.	Verifique o acoplamento, o estado das superfícies de vedação e as instruções de montagem do fabricante; não avalie o grau IP apenas pelo cabo desacoplado.
A blindagem não apresenta continuidade até o conector.	A construção especificada informa que a blindagem do cabo não é aplicada no conector.	Consulte o esquema elétrico do sistema e verifique se a aplicação exige blindagem terminada no conector; confirme a construção na folha de dados antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVCB37 — PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVCB37 e para que serve?

É um cabo de conexão IFM com conector M12 reto de 4 polos, destinado a conectar componentes em aplicações industriais. A ficha cita automação industrial e máquinas-ferramenta.

Com quais conectores e limites elétricos devo conferir a compatibilidade?

A ficha especifica M12 reto, codificação A, 4 polos, tensão < 50 V AC / < 60 V DC e corrente nominal de 4 A. Confirme também a pinagem do equipamento, pois a ficha não declara protocolo de comunicação.

O que acompanha o produto?

A ficha indica uma peça por embalagem: o cabo de conexão com conector EVCB37. Não há acessórios adicionais listados.

Este cabo serve para um conector M12 de outra codificação ou com mais polos?

A ficha documenta apenas conector M12 reto, codificação A, com 4 polos. Para outra codificação ou quantidade de polos, selecione uma configuração cuja ficha corresponda ao equipamento.

Posso usar este cabo em um circuito acima de 4 A?

Não conforme os dados declarados: a corrente nominal é 4 A. Verifique a carga do circuito e selecione um cabo com especificação compatível se esse limite for excedido.

O conector não transmite sinal; o que devo verificar antes de trocar o cabo?

Verifique se o conector está totalmente acoplado e se a pinagem corresponde ao equipamento. Com o circuito desenergizado, confira também a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; qual é a primeira verificação?

Inspecione o trajeto em busca de dobras apertadas, torção ou danos. A ficha especifica raio mínimo de flexão de 10 vezes o diâmetro do cabo; teste a continuidade com segurança antes de substituir a peça.

Devo comprar este cabo ou escolher outro comprimento ou configuração?

Escolha o EVCB37 se 15 m e o conector M12 reto A de 4 polos atenderem ao projeto. Se o equipamento exigir outra configuração ou comprimento, selecione uma versão cuja ficha corresponda a esses requisitos.

Que cuidados devo ter na instalação do conector?

Alinhe o conector antes de acoplar e evite forçar a rosca. A faixa de torque indicada para o bloqueio é de 0,6 a 1,5 Nm; consulte a folha de dados para as condições completas de montagem.

A blindagem do cabo é ligada ao conector?

Não segundo a ficha: a blindagem do cabo não é aplicada no conector. Se o sistema exigir terminação da blindagem nesse ponto, confirme a adequação antes da compra.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 declarada para o produto. (Ref.: conexão elétrica do conector: M12 reto, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do conjunto nas condições de instalação especificadas pelo fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material indicado para o revestimento do cabo. (Ref.: conexão elétrica do cabo: PUR)

Raio mínimo de flexão

Limite mínimo de curvatura indicado para aplicação flexível do cabo. (Ref.: mínimo de 10 × diâmetro do cabo)

Blindagem

Elemento de proteção do cabo contra interferências; neste produto, a ficha informa que não é aplicada no conector. (Ref.: cabo blindado; blindagem não aplicada no conector)
