Cabo de Conexão M12 IFM EVCB36

Pré-visualizar: EVCB36 IFM - Cabo de Conexão M12 ifm Automação Industrial 10m PUR Blindado IP69K

EVCB36 IFM - Cabo de Conexão M12 ifm Automação Industrial 10m PUR Blindado IP69K

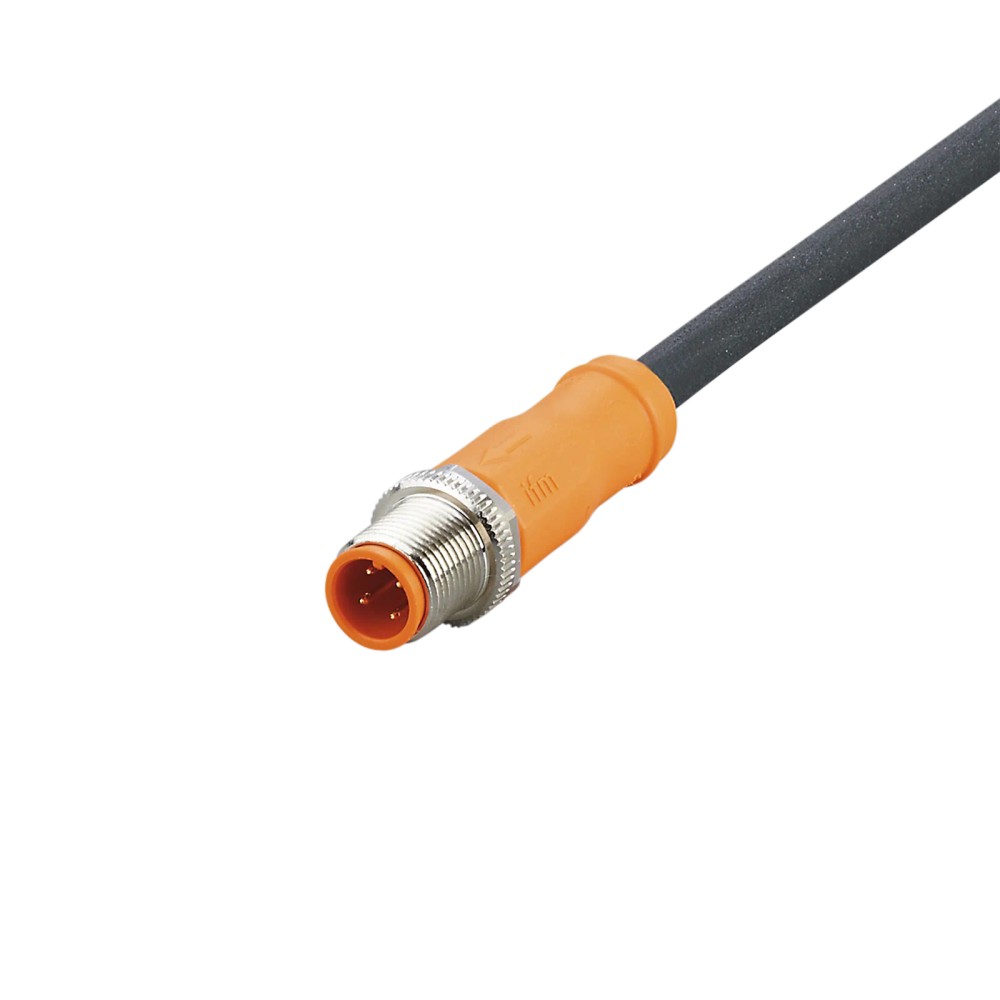

Imagem meramente ilustrativa

R$ 409,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCB36
EAN: 4021179355872
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVCB36 IFM - Cabo de Conexão M12 ifm Automação Industrial 10m PUR Blindado IP69K"

Destaques do Produto

Comprimento

10 m

Conector

M12 reto, codificação A, 4 polos

Material do cabo

PUR, sem silicone e sem halogênio

Proteção declarada

IP65, IP67, IP68 e IP69K

Limites elétricos

< 50 V AC; < 60 V DC; 4 A por contato

Construção

Blindado; Ø 4,9 mm; 4 × 0,34 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVCB36 IFM – Cabo de conexão M12 reto, 4 polos, blindado, PUR, 10 m, IP65/IP67/IP68/IP69K

O EVCB36 é um cabo de conexão ifm com conector M12 reto, destinado à conexão de componentes em sistemas de automação industrial. Possui 10 m de comprimento, cabo blindado em PUR e quatro contatos dourados. É especificado para tensão inferior a 50 V AC e grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVCB36
Conector	1 × M12 reto, codificação A, 4 contatos
Comprimento do cabo	10 m
Cabo	PUR, preto, blindado; Ø 4,9 mm; 4 × 0,34 mm²
Tensão de operação	< 50 V AC; < 60 V DC
Corrente por contato	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura de operação	-25 a 90 °C
Material dos contatos	Dourado
Peso informado	398,75 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que requeiram cabo de 10 m e interface M12 reta, codificação A, com 4 contatos, desde que os limites elétricos e mecânicos sejam atendidos.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes ou lubrificantes, conforme aplicação indicada na ficha do produto.
Instalações que demandem cabo blindado em PUR e os graus de proteção IP declarados para o conjunto conectado.

⚠ Considere outro se precisa de:

Não selecione para circuitos que excedam < 50 V AC ou < 60 V DC, ou corrente superior a 4 A por contato.
Não selecione quando a aplicação exigir conector com orientação, codificação, quantidade de contatos ou comprimento diferentes dos especificados; confirme a interface do equipamento antes da compra.
Não trate a blindagem do cabo como conectada ao corpo do conector: a ficha informa que a blindagem não é aplicada no conector.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em automação industrial e em máquinas-ferramenta; a ficha também cita ambientes com refrigerantes e lubrificantes. Respeite a faixa de operação de -25 a 90 °C e os limites elétricos declarados.
Possibilidade condicionada à verificação da interface: conexão entre dispositivos com receptáculo M12 codificado A, 4 polos e pinagem compatível. A ficha não especifica protocolo; confirme a atribuição dos pinos no datasheet e no equipamento.
Para aplicações móveis, considere os dados declarados de mais de 2 milhões de ciclos de curvatura e a velocidade máxima especificada apenas para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s². Não extrapole esses valores para outras trajetórias ou condições sem validação do fabricante.

COMO ESCOLHER

Antes de comprar o EVCB36 IFM – Cabo de conexão M12 reto, 4 polos, blindado, PUR, 10 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Quando escolher o EVCB36

Escolha quando a instalação requer 10 m de cabo, conector M12 reto codificado A com 4 contatos, construção blindada em PUR e operação dentro dos limites elétricos e de temperatura informados.

Quando verificar outra configuração

Procure outra versão se o equipamento exigir conector angular, outra codificação ou número de polos, comprimento diferente ou limites elétricos superiores. Verifique também a terminação da blindagem: neste modelo, a ficha indica que ela não é aplicada no conector.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Nome do produto	Cabo de conexão com conector ifm EVCB36	Identificação fornecida nos dados básicos do anúncio.
Modelo / SKU / part number	EVCB36	Código do produto no anúncio.
Marca	ifm	Fabricante informado no anúncio.
Categoria	Tecnologia de conexão	Classificação do produto.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações descritas nos dados do produto.
Quantidade da embalagem	1 peça	Quantidade informada no conjunto de dados do produto.

Dados elétricos
Tensão de operação AC	< 50 V AC	Limite de operação informado.
Tensão de operação DC	< 60 V DC	Limite de operação informado nos dados técnicos complementares.
Corrente por contato	4 A	Valor informado por contato.
Categoria de isolamento	Classe III	Classificação declarada na ficha.
Contatos	4, dourados	Características dos contatos do conector.
Blindagem	Cabo blindado; blindagem não aplicada no conector	A ficha distingue a construção blindada do cabo da conexão da blindagem no conector.

Conexão elétrica e construção do cabo
Conector	1 × M12, reto, codificação A, 4 contatos	Configuração mecânica e elétrica declarada; verificar pinagem com o equipamento.
Comprimento	10 m	Comprimento nominal do cabo.
Condutores	4 × 0,34 mm² (42 × Ø 0,1 mm)	Construção informada para os condutores.
Revestimento do cabo	PUR, sem halogênio, preto	Material e características declaradas do cabo.
Diâmetro do cabo	Ø 4,9 mm	Dimensão informada para o cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; confirmar funções elétricas na documentação.
Contatos do conector	Dourados	Acabamento dos contatos informado.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo.
Material da porca de bloqueio	Latão, niquelado	Material informado para a porca.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o bloqueio do conector.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; a proteção efetiva depende de conexão corretamente acoplada e das condições previstas pelo fabricante.
Temperatura de operação	-25 a 90 °C	Faixa de operação informada.
Temperatura ambiente móvel	-25 a 90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limites ambientais para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para armazenamento.

Dados mecânicos e movimento
Dimensões informadas	15,5 × 15,5 × 51,5 mm	Dimensões listadas nos dados do produto; consultar desenho dimensional para identificar as cotas.
Peso	398,75 g	Peso informado no conjunto de dados.
Esforço de torção	± 180 °/m	Valor informado para a tolerância à torção.
Ciclos de curvatura	> 2 milhões	Número declarado de ciclos de curvatura.
Raio mínimo de curvatura	10 × diâmetro do cabo	Raio mínimo informado; aplicar conforme a condição de instalação indicada no datasheet.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite declarado sob as condições específicas de deslocamento e aceleração indicadas.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o cabo.

Documentação e identificação comercial
GTIN	4021179355872	Código de identificação global informado.
NCM	8544.42.00	Classificação fiscal informada nos dados complementares.

COMPATIBILIDADE

Comunicação

• Conector M12, codificação A, 4 contatos; a ficha não especifica protocolo de comunicação. A compatibilidade depende da pinagem e da interface elétrica do equipamento conectado.

Conexões

Elétrica Um conector M12 reto, codificação A, com 4 contatos dourados; cabo de 4 × 0,34 mm², blindado, Ø 4,9 mm. Tensão de operação < 50 V AC e < 60 V DC; corrente máxima informada de 4 A por contato. A blindagem não é aplicada no conector. Confirmar a pinagem no datasheet antes de ligar.

Processo Não possui conexão de processo; é um cabo de conexão elétrica com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 codificado A, 4 polos e pinagem correspondente	✓	A configuração mecânica do conector corresponde; a compatibilidade elétrica depende da pinagem e dos limites do circuito.
Circuito dentro dos limites de < 50 V AC, < 60 V DC e até 4 A por contato	✓	Os valores atendem aos limites elétricos informados para o cabo.
Equipamento que exige conector M12 angular, outra codificação ou quantidade de contatos diferente	✗	A ficha especifica conector reto, codificação A e 4 contatos.
Instalação que exige conexão da blindagem através do conector	✗	A ficha declara que a blindagem do cabo não é aplicada no conector.
Aplicação com protocolo específico	✗	A ficha não informa protocolo. Não é possível confirmar compatibilidade de protocolo sem verificar a pinagem e os requisitos do equipamento.

INSTALAÇÃO

Como instalar o EVCB36 IFM – Cabo de conexão M12 reto, 4 polos, blindado, PUR, 10 m, IP65/IP67/IP68/IP69K

Confirme que o receptáculo do equipamento é M12, reto ou compatível com o plugue reto, codificação A e 4 polos; verifique também a pinagem no datasheet.
Desenergize o circuito e confirme que a tensão e a corrente permanecem dentro dos limites especificados.
Planeje o percurso dos 10 m de cabo e mantenha o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Evite exceder as condições de movimento declaradas para deslocamento horizontal, velocidade e aceleração.
Acople o conector sem forçar o alinhamento e aperte a porca dentro da faixa informada de 0,6 a 1,5 Nm.
Após a conexão, confira o assentamento do acoplamento, a continuidade elétrica e a proteção necessária para o ambiente; a blindagem não é aplicada no conector.

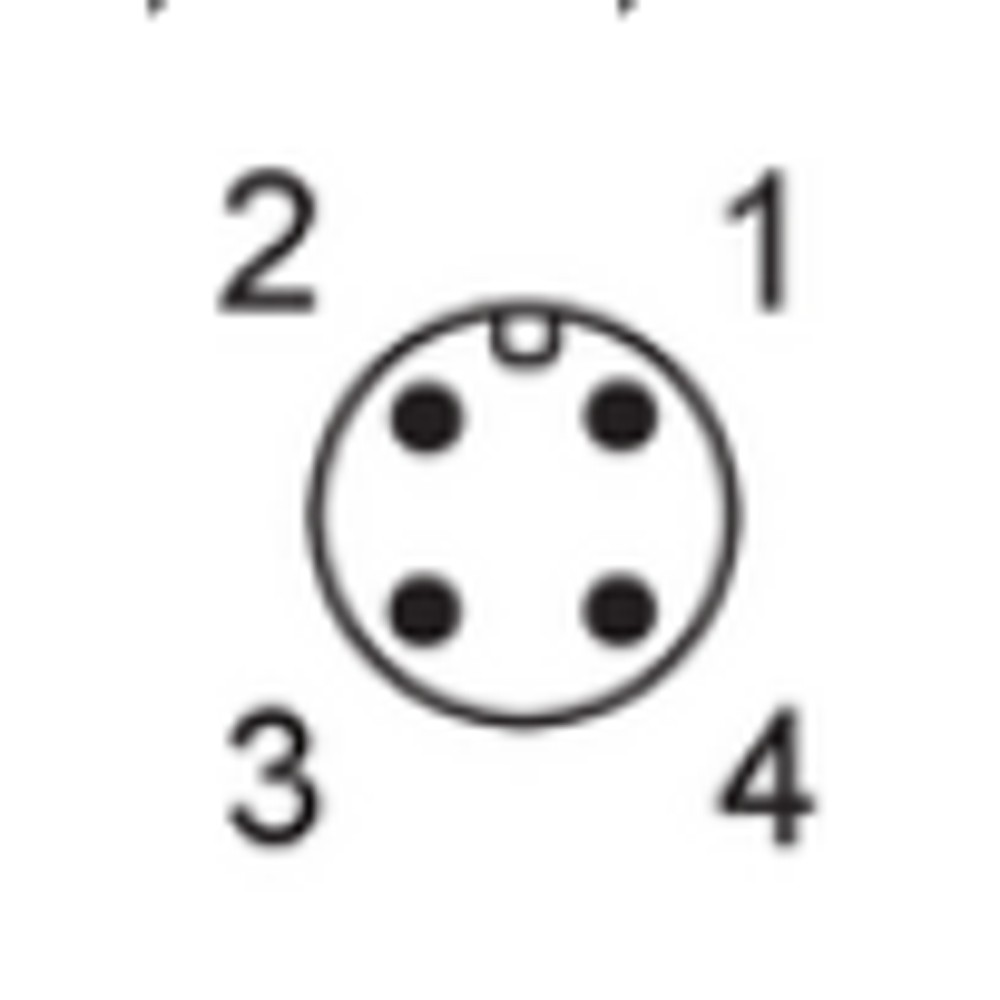

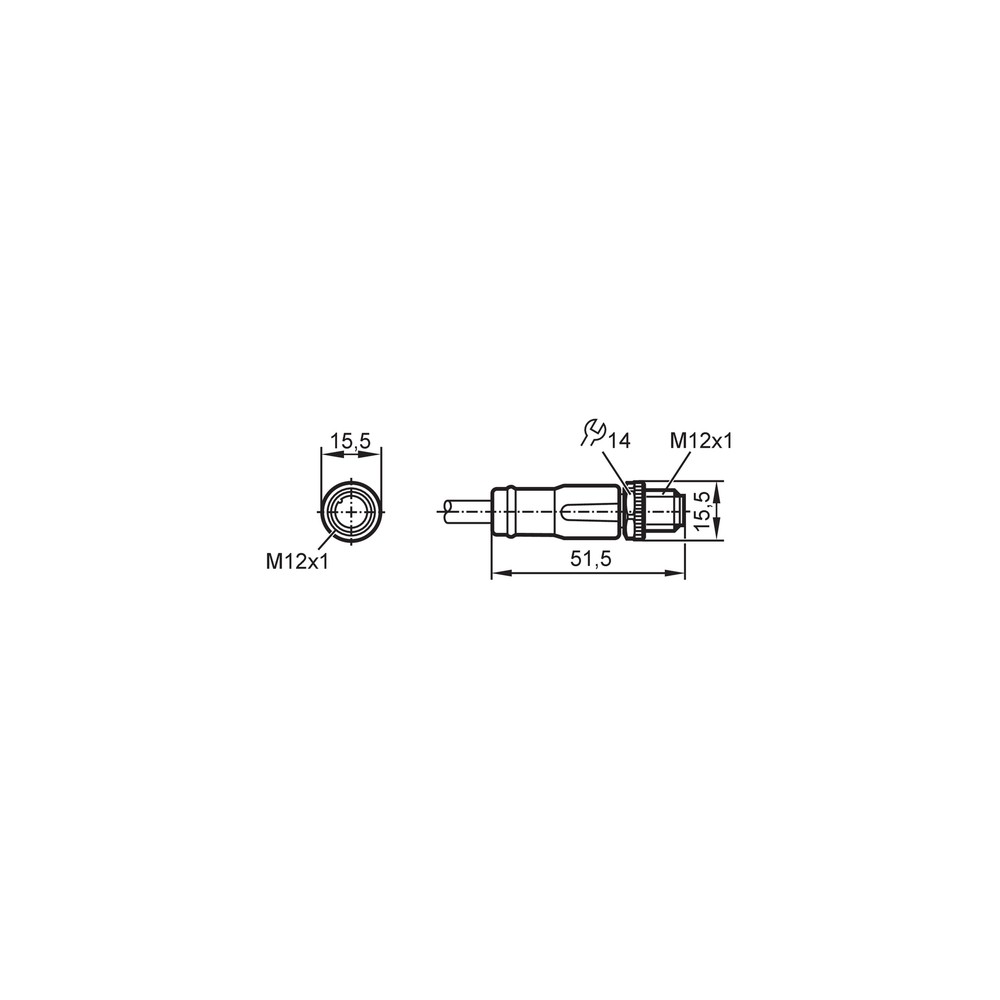

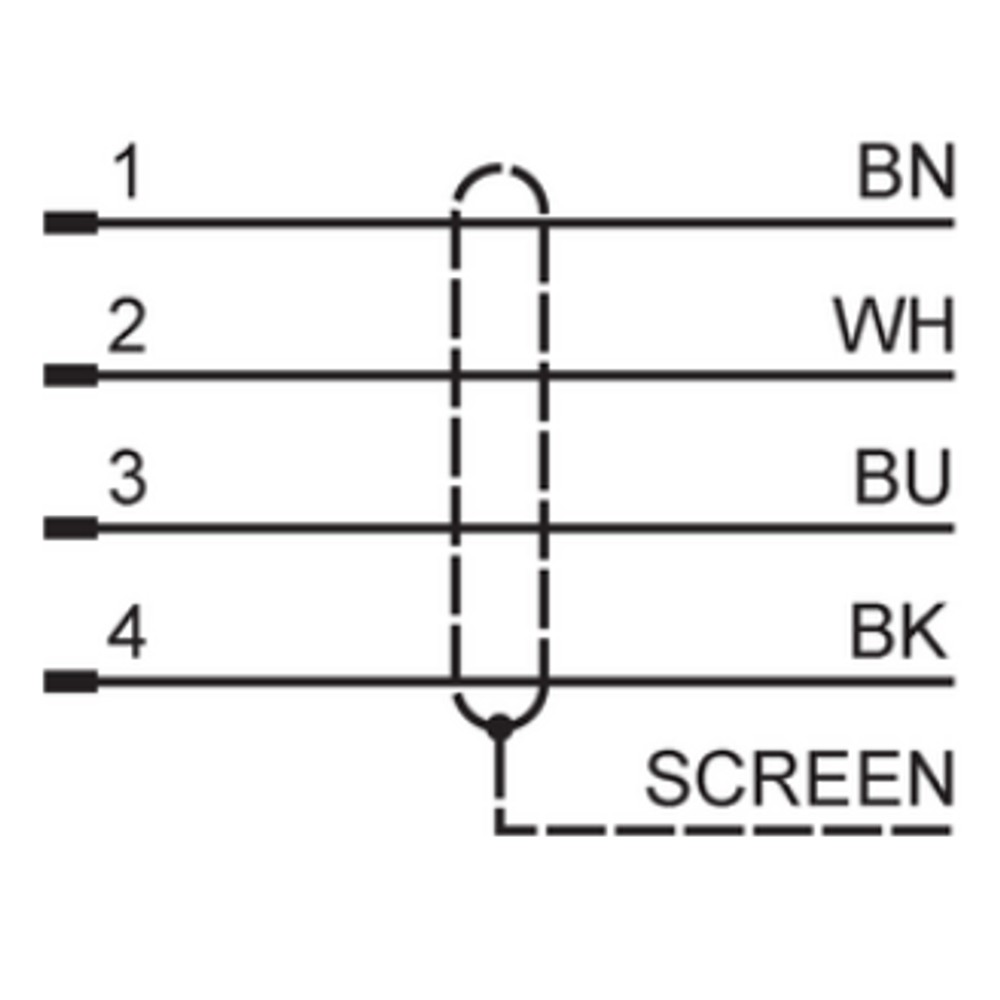

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não detecta sinal ou apresenta funcionamento intermitente.	Possível incompatibilidade de pinagem, conexão incompleta ou contato danificado.	Desenergize o circuito, confira a pinagem do M12 no datasheet e no equipamento, inspecione o acoplamento e verifique a continuidade dos condutores.
A conexão aquece ou há queda de tensão sob carga.	Corrente acima do limite informado, contato com conexão inadequada ou resistência elevada no circuito.	Meça a corrente por contato e compare com o limite de 4 A; inspecione o aperto e os contatos e confirme que a tensão está dentro dos limites.
O sistema apresenta falhas durante movimento do cabo.	Raio de curvatura inferior ao mínimo, esforço mecânico ou condições de movimento diferentes das especificadas.	Inspecione o percurso e a curvatura; compare o raio com 10 vezes o diâmetro do cabo e valide velocidade, distância e aceleração contra as condições declaradas.
Há umidade ou contaminação no ponto de conexão.	Conector mal acoplado, vedação comprometida ou uso fora das condições de instalação correspondentes ao grau IP declarado.	Inspecione o acoplamento, a porca e as superfícies de contato; confirme a montagem e consulte o datasheet para as condições aplicáveis aos graus de proteção.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVCB36 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVCB36 e para que serve?

É um cabo de conexão ifm de 10 m com conector M12 reto, codificação A e 4 contatos. É destinado a conexões de automação industrial, desde que a interface e a pinagem do equipamento sejam compatíveis.

O que acompanha o produto?

A ficha informa uma peça: o cabo de conexão com conector EVCB36. Não há acessórios adicionais listados.

Ele funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade universal. O cabo tem conector M12 reto, codificação A e 4 contatos; confira também a pinagem e os limites elétricos exigidos pelo dispositivo.

Posso usar este cabo em circuito acima de 50 V AC ou 60 V DC?

Não: os limites informados são inferiores a 50 V AC e inferiores a 60 V DC. Se a aplicação exceder esses valores, selecione um cabo especificado para os requisitos do circuito.

Serve para conectar um equipamento que exige conector angular ou outra codificação?

A ficha especifica conector M12 reto, codificação A, com 4 contatos. Para uma interface angular ou de outra codificação, confirme uma versão correspondente antes da compra.

O cabo está conectado, mas o equipamento não reconhece o sinal; o que verifico?

Confira primeiro a pinagem nos dois equipamentos e o acoplamento do conector. A ficha não informa protocolo, portanto a compatibilidade de comunicação também precisa ser confirmada no datasheet e na documentação do dispositivo.

O conector está aquecendo; devo trocar o cabo?

Antes da troca, meça a corrente e verifique os contatos e o aperto. A corrente informada é de até 4 A por contato; excedê-la ou ter uma conexão resistiva pode causar aquecimento.

É melhor comprar este cabo ou montar uma solução com cabo e conector avulsos?

O EVCB36 é uma peça de conexão com 10 m de cabo e conector M12 reto de 4 contatos já montado. Se a instalação exige outro comprimento, terminação ou configuração, compare com uma versão que corresponda a esses requisitos.

Como devo instalar o cabo para uso com movimento?

Mantenha o raio de curvatura mínimo de 10 vezes o diâmetro do cabo e respeite as condições de movimento declaradas. Os dados de velocidade referem-se a deslocamento horizontal de 5 m com aceleração máxima de 5 m/s².

A blindagem do cabo está conectada ao corpo do conector?

Não; a ficha indica que a blindagem do cabo não é aplicada no conector. Se a instalação exige continuidade da blindagem através do conector, confirme uma configuração apropriada.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de chaveamento mecânico do conector M12 que ajuda a distinguir a interface; deve corresponder à codificação do receptáculo.

Blindagem

Camada condutiva destinada a reduzir a influência de interferências eletromagnéticas no cabo; neste produto, a ficha informa que não é aplicada no conector.

Grau de proteção IP

Classificação de proteção declarada para o invólucro contra ingresso de partículas e água, conforme condições de ensaio e montagem aplicáveis.

Raio mínimo de curvatura

Menor raio de dobra indicado para evitar curvatura abaixo do limite especificado para o cabo.

PUR

Poliuretano, material especificado para o revestimento do cabo neste produto.
