Cabo de Conexão Válvula EVCB10 IFM 2m

Pré-visualizar: EVCB10 IFM - Cabo de Conexão com Conector de Válvula Automação Industrial 2m PUR LED IP69K

EVCB10 IFM - Cabo de Conexão com Conector de Válvula Automação Industrial 2m PUR LED IP69K

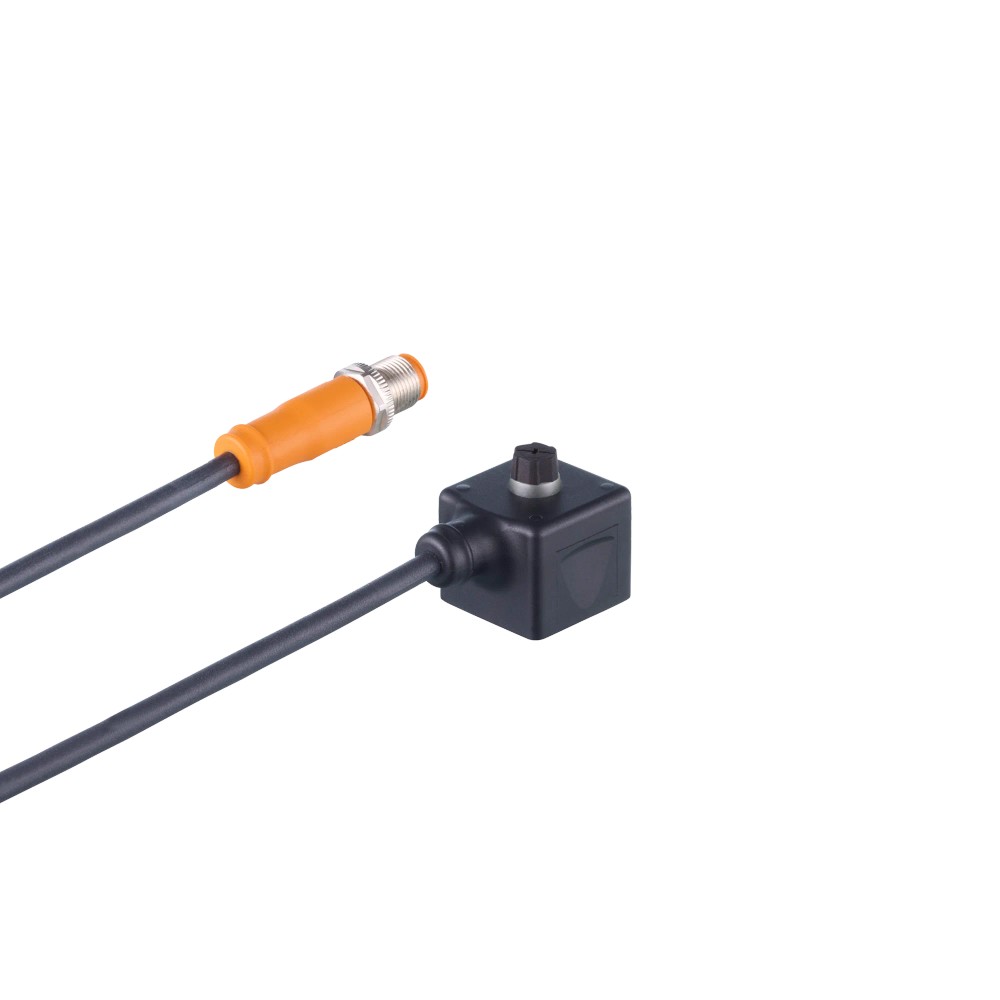

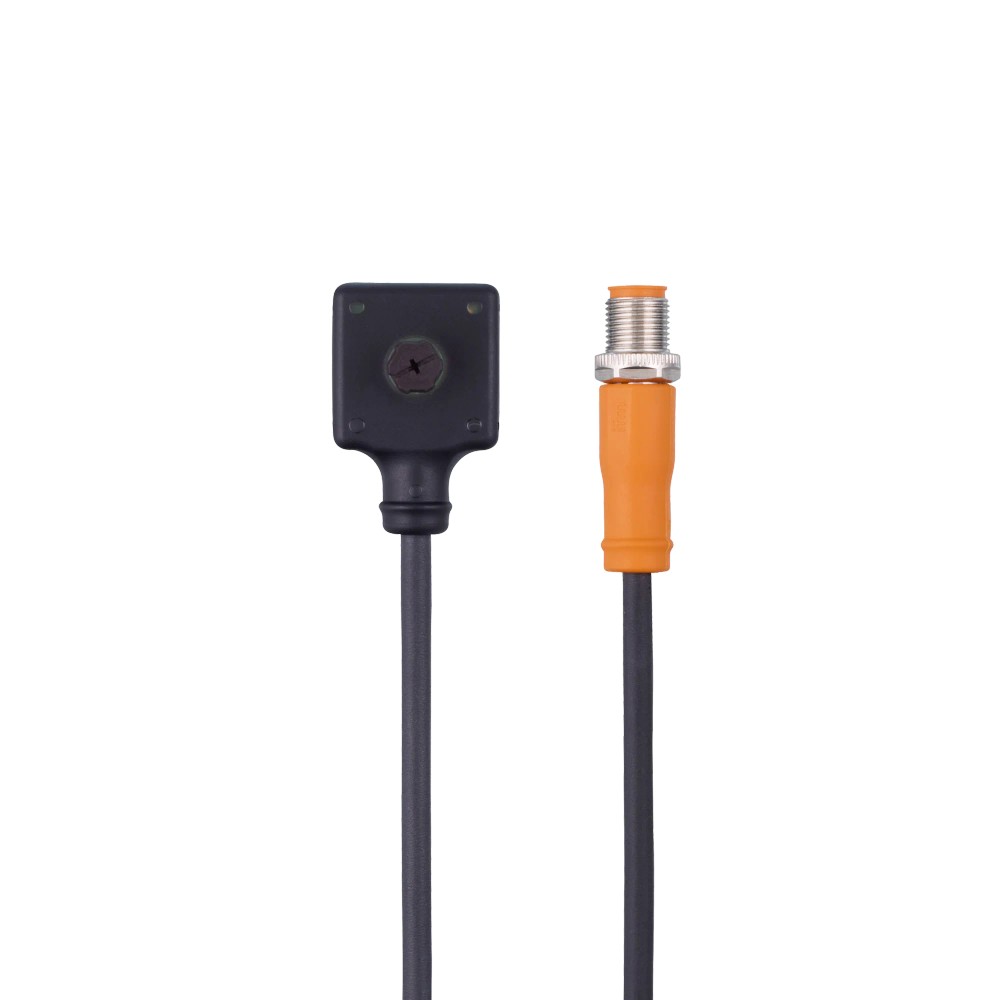

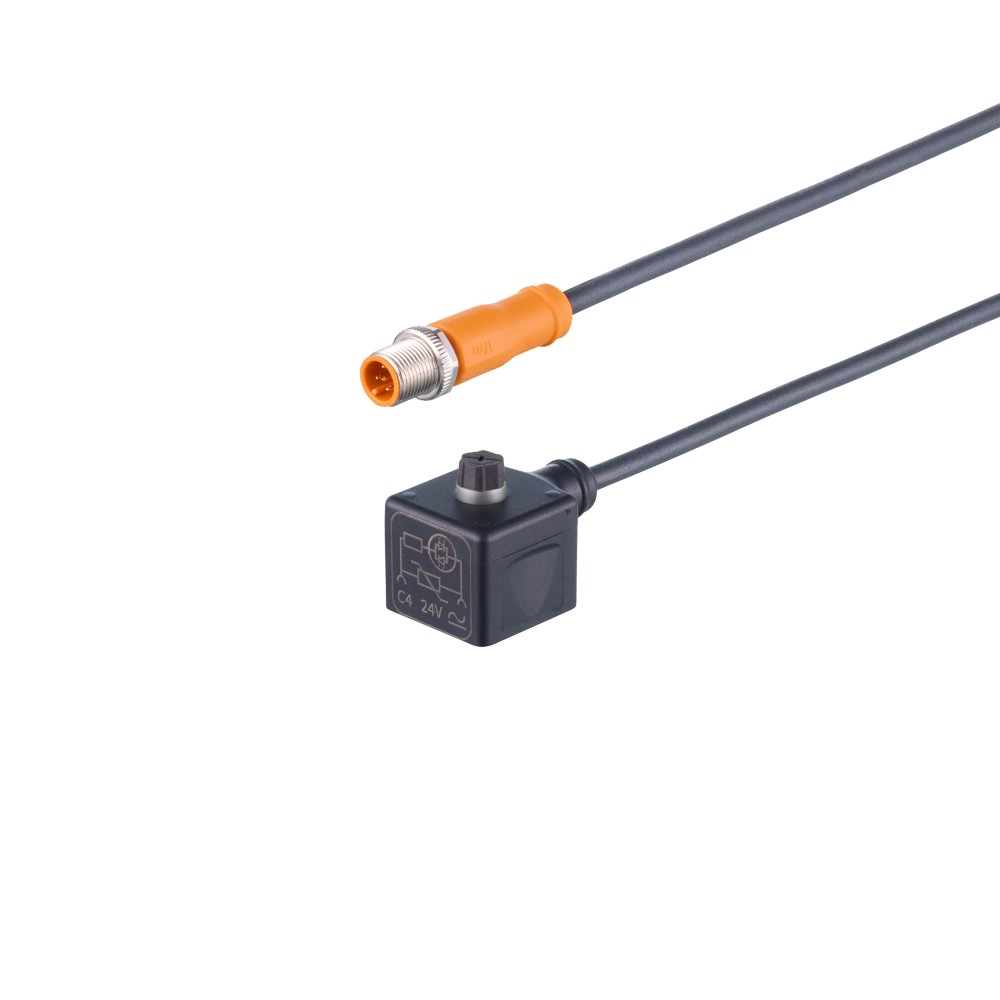

Imagem meramente ilustrativa

R$ 269,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCB10
EAN: 4021179352567
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVCB10 IFM - Cabo de Conexão com Conector de Válvula Automação Industrial 2m PUR LED IP69K"

Destaques do Produto

Comprimento

2 m

Conexão para válvula

Tipo A DIN (EN 175301-803), angular, 4 contatos

Conexão M12

Reta, codificação A, 5 contatos

Tensão

Inferior a 24 V AC/DC

Capacidade de carga

4 A

Proteção do conjunto

IP67, IP68 e IP69K; verificar classificação específica de cada conexão

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVCB10 — Cabo de conexão com conector de válvula, 2 m, PUR, LED e proteção IP69K

O IFM EVCB10 é um cabo de conexão para ligar uma válvula com conexão tipo A DIN a uma conexão M12. Possui cabo de 2 m em PUR, contatos banhados a ouro e indicador LED amarelo. A ficha informa tensão de operação inferior a 24 V AC/DC, capacidade de carga de 4 A e proteção IP67, IP68 e IP69K, com condições específicas para cada conexão.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector de válvula
Conexões	Válvula tipo A DIN (EN 175301-803), angular; M12 reto, codificação A
Comprimento do cabo	2 m
Material do cabo	PUR, sem halogênio; diâmetro de 5,4 mm; 3 x 0,75 mm² / AWG 19
Tensão de operação	< 24 V AC/DC
Capacidade de carga	4 A
Proteção	IP67, IP68 e IP69K; para o conector M12, IP65, IP67, IP68 e IP69K
Temperatura ambiente	-20...90 °C; em movimento: -25...90 °C
Indicador de status	1 LED amarelo
SKU / GTIN	EVCB10 / 4021179352567

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de válvula tipo A DIN (EN 175301-803) a uma conexão M12 reta, codificação A, respeitando a configuração elétrica do equipamento.
Aplicações industriais e de automação; a ficha cita máquinas-ferramenta e ambientes com refrigerantes e lubrificantes.
Instalações que atendam aos limites elétricos, ambientais e mecânicos informados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão de válvula diferente da tipo A DIN indicada ou para uma conexão M12 com codificação diferente sem confirmar a compatibilidade no equipamento e na documentação do fabricante.
Não exceder a tensão de operação inferior a 24 V AC/DC nem a capacidade de carga de 4 A.
Não presumir que a classificação IP é idêntica para todas as interfaces: a ficha informa proteção M12 IP65, IP67, IP68 e IP69K e proteção IP67, IP68 e IP69K para o produto.

APLICAÇÕES E USO

Aplicação industrial e de automação com conexão de válvula tipo A DIN e conexão M12 codificação A, conforme a configuração elétrica do equipamento.
Uso em máquinas-ferramenta e em aplicações com refrigerantes e lubrificantes, conforme os cenários citados na ficha do produto.
Possível uso em instalações com ciclos de flexão, desde que respeitados o raio mínimo indicado, a torção especificada e as condições de movimento da ficha. Essa adequação depende da instalação real e não amplia os limites declarados.
A proteção IP deve ser considerada conforme a interface e a montagem: a ficha apresenta classificações próprias para o conector M12. Não presumir proteção de uma montagem diferente da especificada.

COMO ESCOLHER

Antes de comprar o IFM EVCB10 — Cabo de conexão com conector de válvula, 2 m, PUR, LED e proteção IP69K, verifique estes pontos:

Escolha o EVCB10 quando

A instalação exigir cabo de 2 m com conexão angular tipo A DIN (EN 175301-803) para válvula e conexão M12 reta, codificação A, e os limites elétricos e ambientais da ficha forem atendidos.

Considere outra configuração quando

O equipamento exigir outro tipo de conexão de válvula, outra codificação M12, comprimento diferente ou condições elétricas além de < 24 V AC/DC e 4 A. Confirme o modelo apropriado na documentação do fabricante; a ficha não especifica uma alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm / IFM	Identificação do fabricante conforme os dados do anúncio.
Modelo / SKU	EVCB10	Código do produto no anúncio.
GTIN	4021179352567	Identificador comercial informado.
Part number	VVDAA031--S0002H03STGH030MSS	Código presente nos dados do catálogo; o anúncio também informa EVCB10 como part number. Confirmar o código de referência com o fornecedor se necessário.
Tipo de produto	Cabo de conexão com conector de válvula	Categoria funcional informada na ficha.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação declarados nos dados do fabricante.
Quantidade por embalagem	1 peça	Quantidade informada na ficha.

Conexões e construção
Conexão para válvula	1 x válvula tipo A DIN (EN 175301-803), angular; 4 contatos	Interface do lado da válvula conforme ficha técnica.
Material do corpo da conexão da válvula	TPU, preto	Material e cor informados para o corpo da conexão da válvula.
Vedação da conexão da válvula	HNBR	Material de vedação indicado para a conexão da válvula.
Torque máximo da conexão da válvula	0,3...0,4 Nm	Limite de aperto especificado para essa conexão.
Conexão M12	1 x M12, reta, codificação A; 5 contatos	Interface do lado M12 conforme ficha técnica.
Contatos M12	Banhados a ouro	Acabamento dos contatos indicado pelo fabricante.
Corpo da conexão M12	TPU, laranja	Material e cor informados para o corpo da conexão M12.
Bloqueio M12	Latão niquelado	Material indicado para o elemento de bloqueio.
Torque máximo M12	0,6...1,5 Nm	Limite de aperto especificado para a conexão M12.
Comprimento do cabo	2 m	Comprimento nominal informado no anúncio e na ficha.
Material do cabo	PUR, sem halogênio	Composição declarada para o cabo.
Diâmetro do cabo	5,4 mm	Dimensão indicada na especificação da conexão elétrica.
Condutores	3 x 0,75 mm² / AWG 19	Configuração e seção dos condutores informadas na ficha.
Material do invólucro	TPU	Material indicado nos dados técnicos do fabricante; o anúncio também informa PA para o invólucro.
Material informado no anúncio	PA	Atributo da fonte primária do anúncio; há diferença em relação ao campo técnico de catálogo que indica TPU.
Peso	147,45 g	Peso indicado nos dados do catálogo.

Dados elétricos
Tensão de operação	< 24 V AC/DC	Limite de operação informado na ficha; não exceder.
Capacidade de carga total	4 A	Capacidade indicada pelo fabricante.
Consumo de corrente	< 4 mA (Ub = 24 V)	Valor de consumo informado nas condições especificadas.
Proteção contra sobretensão	Sim, VDR	Proteção declarada; não substitui a verificação dos requisitos elétricos do circuito.
Display de status de chaveamento	1 x LED amarelo	Indicador visual de status indicado na ficha.

Proteção e características do material
Grau de proteção do produto	IP67, IP68 e IP69K	Classificações declaradas para o produto; considerar condições de montagem e conexão.
Grau de proteção do conector M12	IP65, IP67, IP68 e IP69K	Classificações específicas informadas para a conexão M12.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada para o cabo.
Resistência a dobras e deslocamentos	Tolerâncias para dobras e deslocamentos: sim	Característica declarada; observar os limites de curvatura e movimento.
Ciclos de curvatura	> 5 milhões	Valor indicado nos dados técnicos; não equivale a uma garantia de vida útil em qualquer instalação.
Raio de curvatura em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro de 5,4 mm.
Esforço de torção	± 180 °/m	Limite de torção indicado na ficha.

Condições ambientais e movimento
Temperatura ambiente	-20...90 °C	Faixa informada para a condição indicada como temperatura ambiente.
Temperatura ambiente móvel	-25...90 °C	Faixa indicada para uso móvel.
Temperatura de armazenamento	-25...55 °C	Limites para armazenamento informados na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento indicada pelo fabricante.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	Classe 1K22 / DIN 60721-3-1	Referência declarada para as condições climáticas de armazenamento.

COMPATIBILIDADE

Comunicação

• Não é informado protocolo de comunicação; trata-se de um cabo de conexão para válvula, sem protocolo declarado na ficha.

• Compatibilidade indicada pelas interfaces: válvula tipo A DIN (EN 175301-803) e conexão M12 reta, codificação A. A compatibilidade deve ser confirmada também pelos requisitos elétricos do equipamento.

Conexões

Elétrica Cabo de 2 m em PUR, sem halogênio, Ø 5,4 mm, 3 x 0,75 mm² / AWG 19. Conexão para válvula tipo A DIN (EN 175301-803), angular, 4 contatos; conexão M12 reta, codificação A, 5 contatos banhados a ouro. Tensão de operação < 24 V AC/DC; capacidade de carga total de 4 A. Torque máximo: 0,3...0,4 Nm na conexão da válvula e 0,6...1,5 Nm na conexão M12.

Processo Não há conexão de processo para fluido ou tubulação indicada. A conexão do lado da válvula é elétrica e mecânica, tipo A DIN (EN 175301-803), angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com válvula tipo A DIN (EN 175301-803) e conexão M12 reta, codificação A, dentro dos limites elétricos da ficha.	✓	As duas interfaces são as indicadas para o cabo; confirmar a pinagem e os requisitos do dispositivo na documentação aplicável.
Equipamento que exige tensão superior ou igual a 24 V AC/DC, ou carga acima de 4 A.	✗	A tensão de operação indicada é inferior a 24 V AC/DC e a capacidade de carga é 4 A.
Equipamento com conector M12 de codificação diferente ou conexão de válvula diferente da tipo A DIN.	✗	A ficha identifica M12 codificação A e conexão tipo A DIN; não declara compatibilidade com outras configurações.
Instalação sujeita a lavagem ou exposição ambiental que requeira proteção IP.	✓	A ficha declara IP67, IP68 e IP69K para o produto e IP65, IP67, IP68 e IP69K para a conexão M12. Verificar a classificação aplicável a cada interface e à montagem efetiva.

INSTALAÇÃO

Como instalar o IFM EVCB10 — Cabo de conexão com conector de válvula, 2 m, PUR, LED e proteção IP69K

Confirme que o lado da válvula requer conexão tipo A DIN (EN 175301-803) e que o equipamento possui conexão M12 reta, codificação A.
Verifique na documentação do equipamento a tensão, a carga, a pinagem e a função dos contatos antes de conectar.
Inspecione cabo, contatos, corpo das conexões e vedações; não instale componentes danificados.
Conecte a interface tipo A DIN e a interface M12 sem forçar o alinhamento mecânico dos encaixes.
Aperte respeitando o torque máximo indicado para cada conexão: 0,3...0,4 Nm na válvula e 0,6...1,5 Nm no M12.
Posicione o cabo respeitando o raio mínimo de curvatura, a torção e os limites ambientais e de movimento especificados.

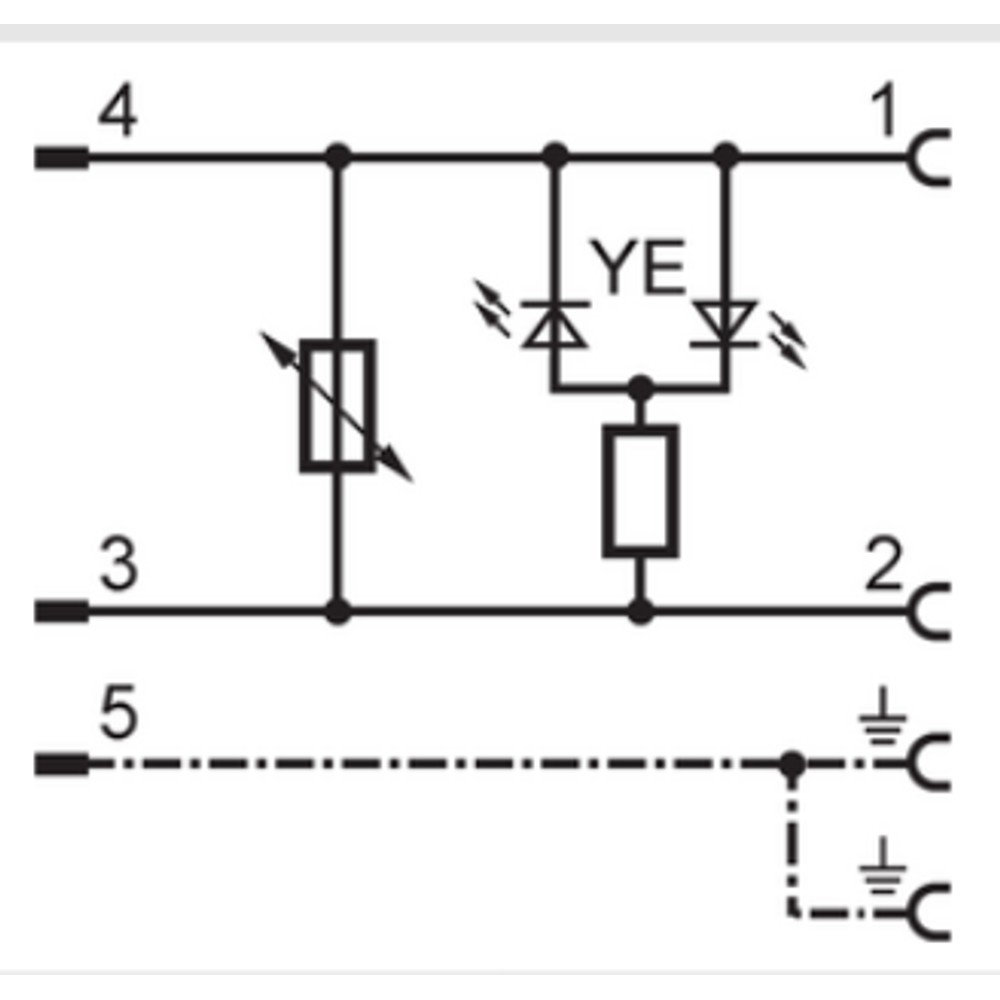

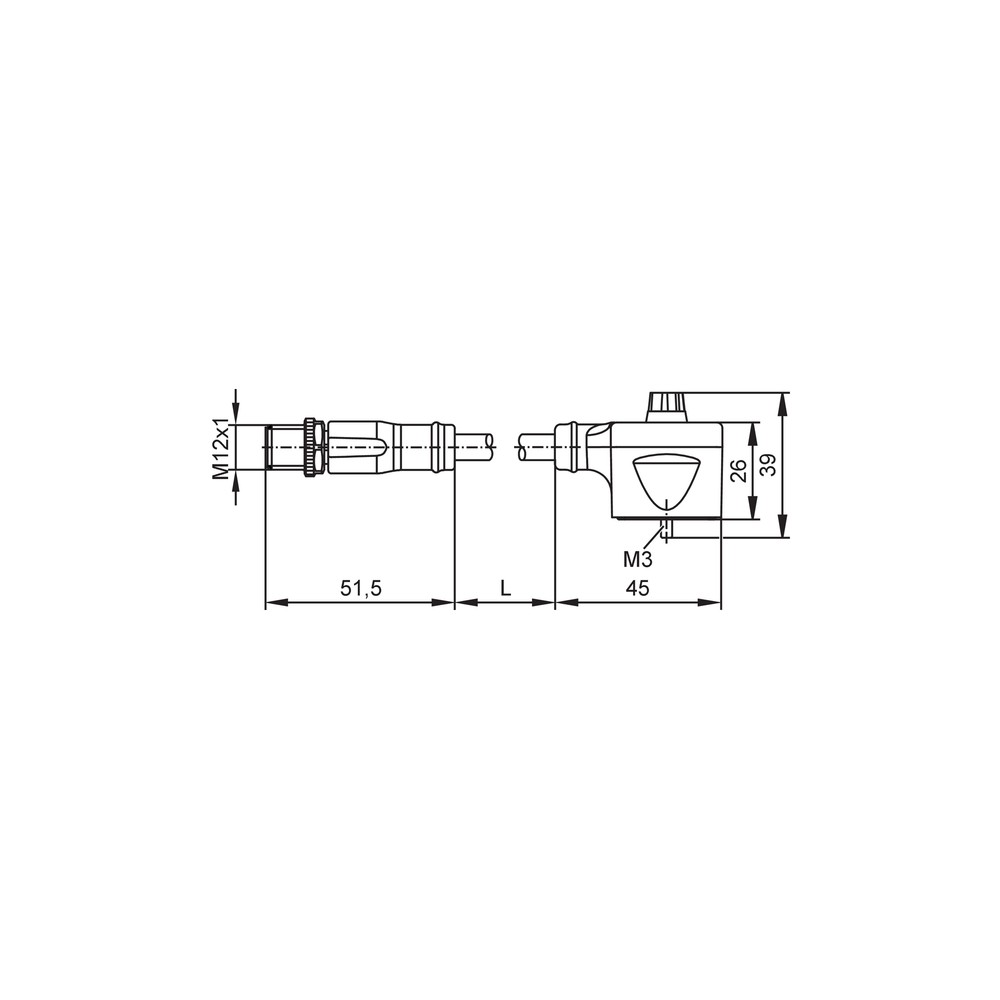

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não atua após a conexão.	Possível incompatibilidade de pinagem, ausência de alimentação ou tensão fora do limite indicado.	Confira a pinagem e a alimentação do equipamento na documentação correspondente e meça a tensão no circuito; verifique o limite de operação do cabo.
O LED amarelo não acende ou o status não corresponde ao esperado.	Possível falta de alimentação, conexão incompleta ou condição de chaveamento ausente.	Confirme o estado do circuito e o encaixe das conexões; compare o comportamento com a documentação do dispositivo conectado.
Intermitência quando o cabo se movimenta.	Possível esforço mecânico acima dos limites de curvatura, torção ou movimento especificados.	Inspecione o trajeto do cabo e compare o raio de curvatura, a torção e a condição de movimento com os limites da ficha.
Umidade ou falha após lavagem da instalação.	Possível montagem incompleta, vedação comprometida ou uso sem observar a classificação IP aplicável a cada conexão.	Inspecione a vedação e o acoplamento das interfaces; confirme a classificação IP correspondente à conexão instalada e as condições de montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVCB10 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVCB10 e para que serve?

É um cabo de conexão para ligar uma válvula tipo A DIN (EN 175301-803) a uma conexão M12 codificação A. A ficha o indica para aplicações industriais e de automação.

O cabo serve para qualquer conector M12?

Não é possível afirmar isso: a ficha especifica M12 reto, codificação A, com 5 contatos. Verifique a codificação e os requisitos elétricos do equipamento antes da seleção.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele pode ser usado em um equipamento que exige mais de 4 A?

Não, a capacidade de carga total informada é 4 A. Não use essa especificação como autorização para ultrapassar o limite.

Serve para uma válvula com conexão diferente da tipo A DIN?

A ficha especifica conexão tipo A DIN (EN 175301-803), angular. Não declara compatibilidade com outros tipos de conexão de válvula.

A válvula não funciona depois da instalação; o que devo verificar antes de trocar o cabo?

Confira alimentação, tensão, pinagem e encaixe das conexões conforme a documentação do equipamento. A ficha do EVCB10 não substitui a validação da pinagem do dispositivo.

O LED não acende: isso indica necessariamente que o cabo está com defeito?

Não necessariamente; ausência de alimentação ou de uma condição de chaveamento também pode explicar o sintoma. Verifique o circuito e o estado do dispositivo conectado antes de substituir o cabo.

Quando escolher o EVCB10 em vez de outro cabo?

Escolha-o quando forem necessárias as interfaces tipo A DIN angular e M12 reta codificação A, com 2 m de cabo. Se o equipamento exigir outra conexão ou comprimento, confirme uma configuração correspondente na documentação do fabricante.

Como decidir entre comprar este cabo ou componentes separados?

O EVCB10 é especificado como um cabo com as conexões indicadas e embalagem de uma peça. A ficha não informa um kit alternativo nem componentes avulsos equivalentes; valide a configuração necessária antes da compra.

Quais cuidados devo ter na instalação e no uso?

Confira as interfaces e os limites elétricos, aperte cada conexão dentro do torque indicado e respeite o raio mínimo de curvatura e os limites de movimento. A ficha não fornece informação sobre garantia ou procedência comercial.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação de codificação indicada para a conexão M12 deste cabo.

IP69K

Classificação de proteção declarada na ficha; sua aplicação depende da interface e da montagem correspondentes.

PUR

Material especificado para o revestimento do cabo.

Raio de curvatura

Raio mínimo indicado para o cabo em aplicação flexível, relacionado ao diâmetro do cabo.

VDR

Componente de proteção contra sobretensão indicado na ficha do produto.
