Cabo de Conexão Válvula IFM EVCB06 0,3m

Pré-visualizar: EVCB06 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 0,3m PUR IP69K LED

EVCB06 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 0,3m PUR IP69K LED

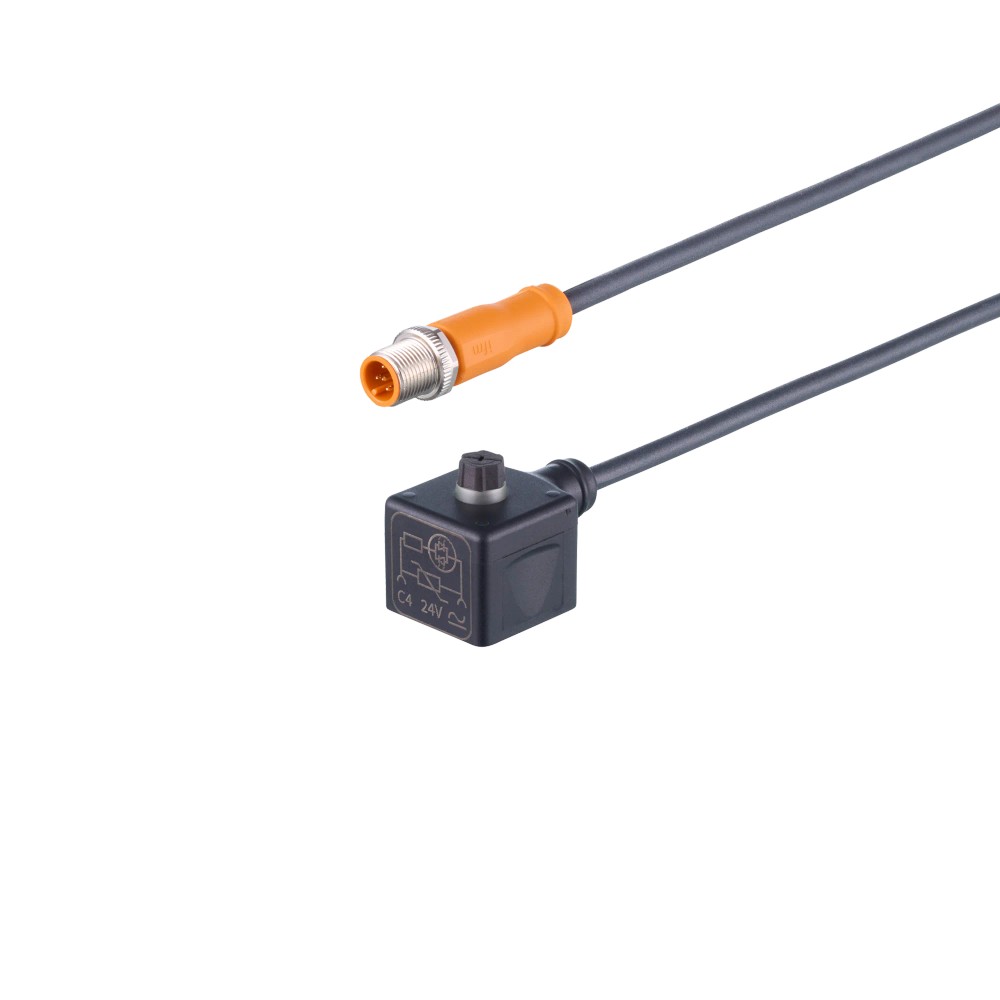

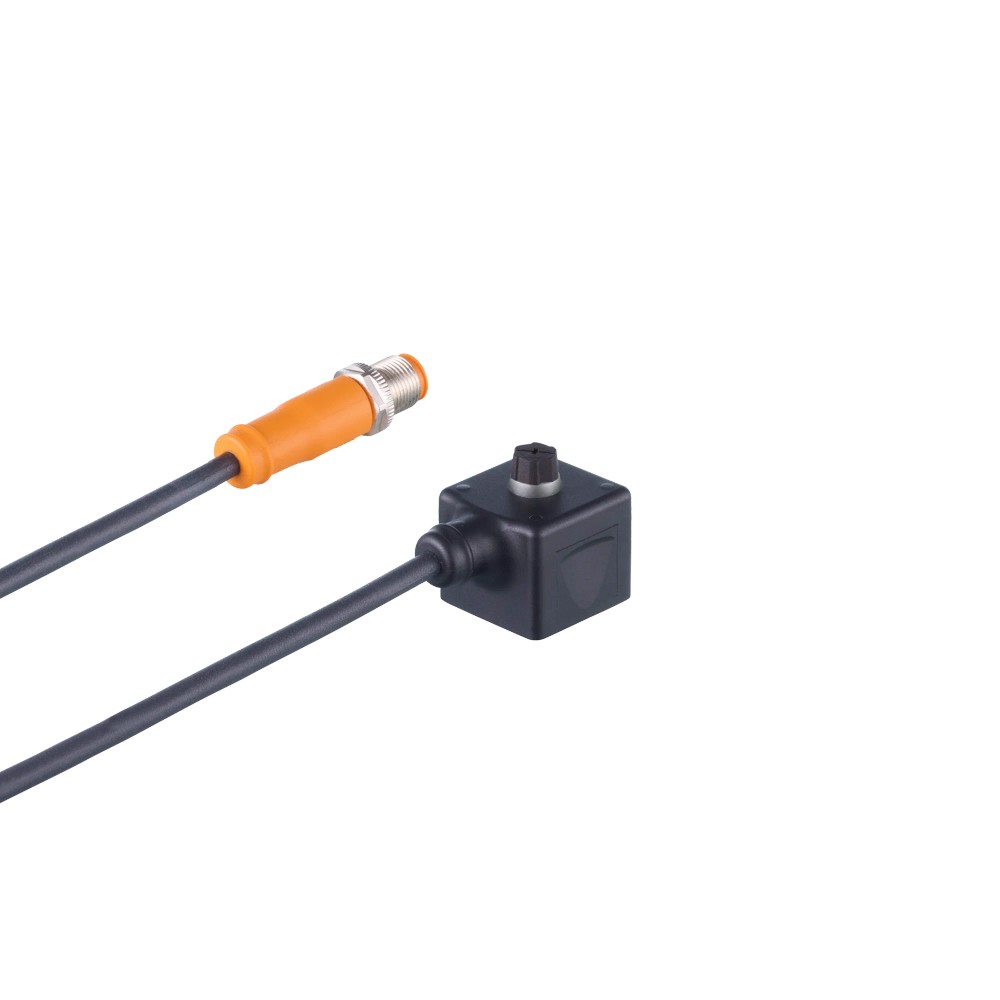

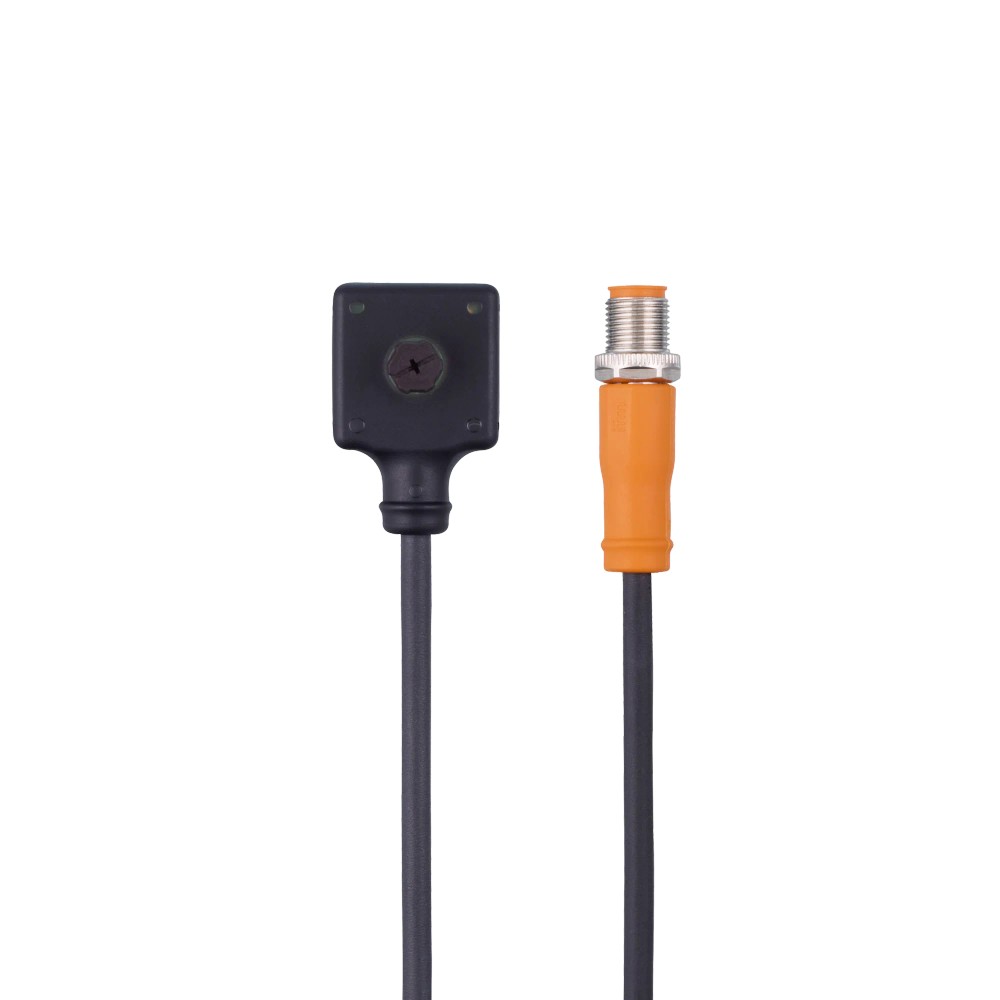

Imagem meramente ilustrativa

R$ 224,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCB06
EAN: 4021179352529
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVCB06 IFM - Cabo de Conexão com Conector de Válvula IFM Automação Industrial 0,3m PUR IP69K LED"

Destaques do Produto

Comprimento

0,3 m

Tensão

< 24 V AC/DC

Corrente de carga total

4 A

Terminais de conexão

M12 reto codificação A e válvula tipo A DIN angular

Proteção

IP67, IP68 e IP69K; M12 também IP65

Cabo

PUR, 3 x 0,75 mm² / AWG 19, Ø 5,4 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVCB06 IFM – Cabo de conexão com conector de válvula, 0,3 m, PUR, IP69K e LED

O EVCB06 é um cabo de conexão IFM com conector para válvula, destinado à ligação de dispositivos em aplicações industriais. Possui conexão M12 reta e soquete para válvula tipo A DIN, com cabo PUR de 0,3 m. Opera em tensão inferior a 24 V AC/DC, tem capacidade de carga total de 4 A e indicação de status por LED amarelo.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector de válvula
Comprimento do cabo	0,3 m
Material e especificação do cabo	PUR; Ø 5,4 mm; 3 x 0,75 mm² / AWG 19
Tensão de operação	< 24 V AC/DC
Capacidade de carga total	4 A
Conexão elétrica do conector	1 x M12 reto, codificação A, 5 contatos
Conexão elétrica do soquete	1 x válvula tipo A DIN (EN 175301-803), angular, 4 contatos
Grau de proteção informado	IP67, IP68 e IP69K; para o conector M12, também IP65
Indicação de status	LED amarelo
Temperatura ambiente	-20 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ligação de uma válvula com conexão tipo A DIN (EN 175301-803) a uma conexão M12 codificação A, respeitando a tensão, corrente e demais limites especificados.
Aplicações industriais e automação industrial; uso em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme a descrição do produto.

⚠ Considere outro se precisa de:

Não selecionar para instalações que excedam a tensão de operação inferior a 24 V AC/DC ou a capacidade de carga total de 4 A.
Não selecionar quando a válvula não tiver conexão compatível com o soquete tipo A DIN indicado, ou quando o dispositivo do outro lado não for compatível com M12 codificação A; confirmar também a disposição dos contatos no datasheet.

APLICAÇÕES E USO

Uso documentado em aplicações industriais e de automação industrial, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. A ficha também declara resistência a dobras e deslocamentos, sem estabelecer condições específicas de instalação para cada máquina.
Possibilidade condicionada: instalação em circuito de válvula com as interfaces tipo A DIN e M12 codificação A especificadas, desde que a pinagem, tensão e carga sejam compatíveis com os equipamentos conectados. Validar no datasheet e nos dispositivos da aplicação.
A ficha informa temperatura ambiente de -20 a 90 °C e, para condição móvel, -25 a 90 °C; não exceder esses limites nem os limites elétricos do produto.

COMO ESCOLHER

Antes de comprar o EVCB06 IFM – Cabo de conexão com conector de válvula, 0,3 m, PUR, IP69K e LED, verifique estes pontos:

Escolha o EVCB06 quando

A instalação exigir cabo de 0,3 m com conexão M12 reta, codificação A, em uma extremidade, e soquete angular para válvula tipo A DIN (EN 175301-803) na outra, dentro dos limites elétricos informados.

Considere outra configuração quando

O comprimento necessário for diferente de 0,3 m, a válvula usar outro padrão de conexão ou a aplicação ultrapassar os limites de tensão e carga. Confirme a pinagem e os requisitos do dispositivo no datasheet antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / Part Number	EVCB06	Identificação do produto.
GTIN	4021179352529	Código de identificação comercial informado.
Tipo de produto	Cabo de conexão com conector de válvula	Categoria funcional do item.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos na ficha do produto.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o produto.

Dados elétricos
Tensão de operação	< 24 V AC/DC	Limite de operação informado.
Capacidade de carga total	4 A	Capacidade total especificada.
Consumo de corrente	< 4 mA (Ub = 24 V)	Valor informado para a condição Ub = 24 V.

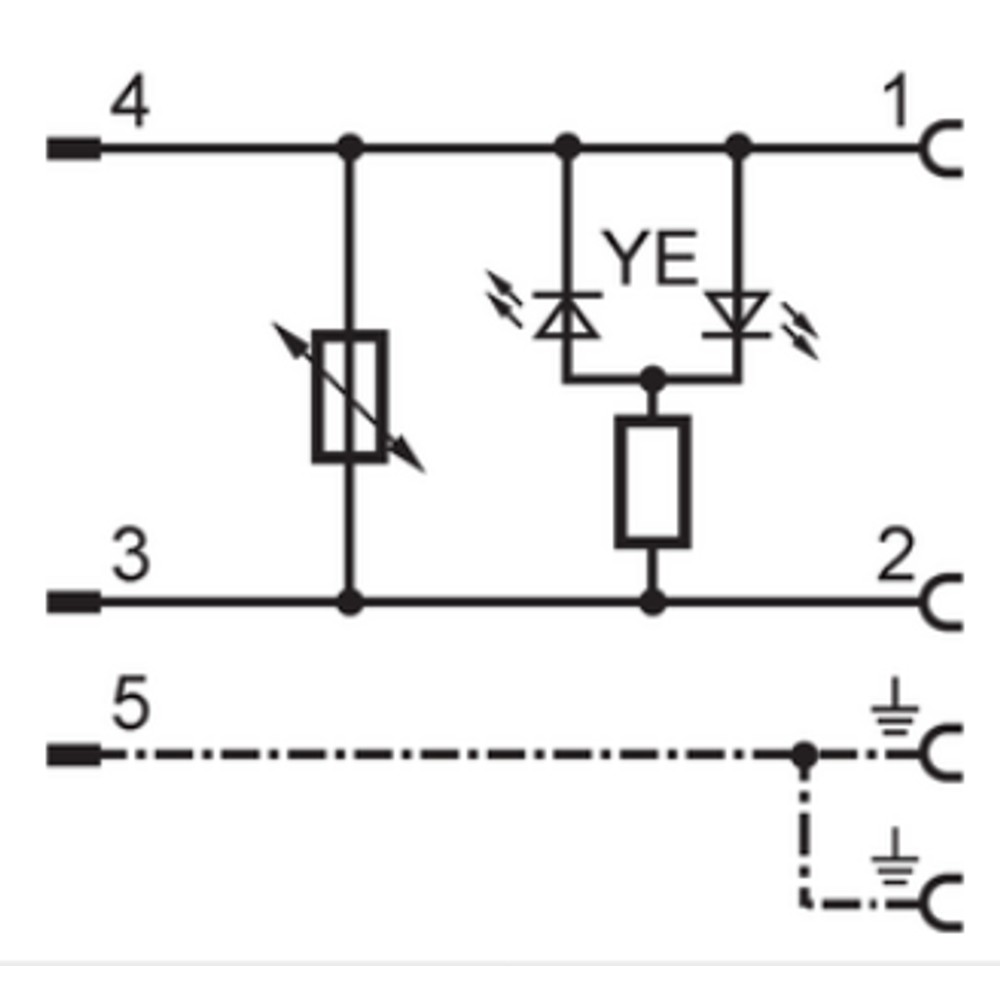

Proteção contra sobretensão	Sim, VDR	Proteção declarada na ficha.
Contatos do M12	5, banhados a ouro	Características dos contatos do conector M12.
Contatos do soquete para válvula	4	Quantidade de contatos indicada para a conexão da válvula.

Conexões elétricas
Conector	1 x M12 reto; codificação A; 5 contatos; corpo TPU laranja; bloqueio em latão niquelado	Configuração e materiais especificados para a conexão M12.
Torque máximo de aperto do M12	0,6 a 1,5 Nm	Faixa de torque indicada para o bloqueio do conector.
Soquete para válvula	1 x tipo A DIN (EN 175301-803), angular; 4 contatos; corpo TPU preto; vedação HNBR	Configuração e materiais especificados para a conexão da válvula.
Torque máximo de aperto do soquete	0,3 a 0,4 Nm	Faixa de torque indicada para a conexão da válvula.

Cabo e dados mecânicos
Comprimento	0,3 m	Comprimento nominal do cabo.
Material do cabo	PUR	Material indicado para o cabo.
Especificação do cabo	Ø 5,4 mm; 3 x 0,75 mm² / AWG 19	Diâmetro externo e composição informados.
Material do invólucro	PA / TPU	Materiais indicados nos dados do produto.
Material da porca/bloqueio	Latão, niquelado	Material indicado para o bloqueio do conector M12.
Raio de curvatura mínimo	10 x diâmetro do cabo	Raio mínimo especificado; considerar o diâmetro do cabo na instalação.
Esforço de torção	± 180 °/m	Valor de torção indicado na ficha.
Ciclos de curvatura	> 5 milhões	Número de ciclos informado para curvatura.
Peso	71,4 g	Massa informada para o produto.

Condições ambientais e proteção
Grau de proteção do produto	IP67, IP68 e IP69K	Graus declarados para o produto; verificar a condição de montagem e as interfaces conectadas.
Grau de proteção do conector M12	IP65, IP67, IP68 e IP69K	Classificações indicadas especificamente para o conector M12.
Temperatura ambiente	-20 a 90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limites informados para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condições climáticas de armazenamento	Classe 1K22 / DIN 60721-3-1	Referência indicada para armazenamento.

Movimento e indicação
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada.
Display de status de chaveamento	1 x LED amarelo	Indicação visual especificada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; trata-se de um cabo de conexão para válvula.

Conexões

Elétrica 1 x conector M12 reto, codificação A, 5 contatos banhados a ouro; 1 x soquete para válvula tipo A DIN (EN 175301-803), angular, 4 contatos. Tensão de operação inferior a 24 V AC/DC e capacidade de carga total de 4 A. Verificar a pinagem no datasheet e nos dispositivos conectados.

Processo Não possui conexão de processo para fluido; as interfaces são conexões elétricas M12 e válvula tipo A DIN.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Válvula com conexão tipo A DIN (EN 175301-803) e dispositivo com interface M12 codificação A, com requisitos elétricos dentro dos limites especificados.	✓	Os dois tipos de conexão constam na especificação do cabo; a compatibilidade elétrica final depende da pinagem e dos requisitos dos dispositivos.
Instalação que exige comprimento de cabo de 0,3 m.	✓	O comprimento informado para o EVCB06 é 0,3 m.
Circuito com tensão superior a 24 V AC/DC ou carga total acima de 4 A.	✗	A tensão de operação é inferior a 24 V AC/DC e a capacidade de carga total informada é 4 A.
Válvula com conector diferente de tipo A DIN ou dispositivo com M12 de codificação diferente de A.	✗	As interfaces especificadas são soquete para válvula tipo A DIN e conector M12 codificação A; não há evidência de compatibilidade com outros padrões.

INSTALAÇÃO

Como instalar o EVCB06 IFM – Cabo de conexão com conector de válvula, 0,3 m, PUR, IP69K e LED

Desenergize o circuito antes de instalar ou remover o cabo.
Confirme que a válvula possui conexão tipo A DIN (EN 175301-803) e que o dispositivo correspondente utiliza M12 codificação A; confira a pinagem no datasheet.
Verifique se a tensão é inferior a 24 V AC/DC e se a carga total não excede 4 A.
Posicione o cabo sem exceder o raio de curvatura mínimo de 10 vezes o diâmetro do cabo e sem impor torção acima do valor especificado.
Conecte e aperte as interfaces respeitando os torques máximos indicados: 0,3 a 0,4 Nm no soquete da válvula e 0,6 a 1,5 Nm no M12.
Após a conexão, confira o assentamento das interfaces e a indicação do LED amarelo durante a operação, conforme a função prevista no circuito.

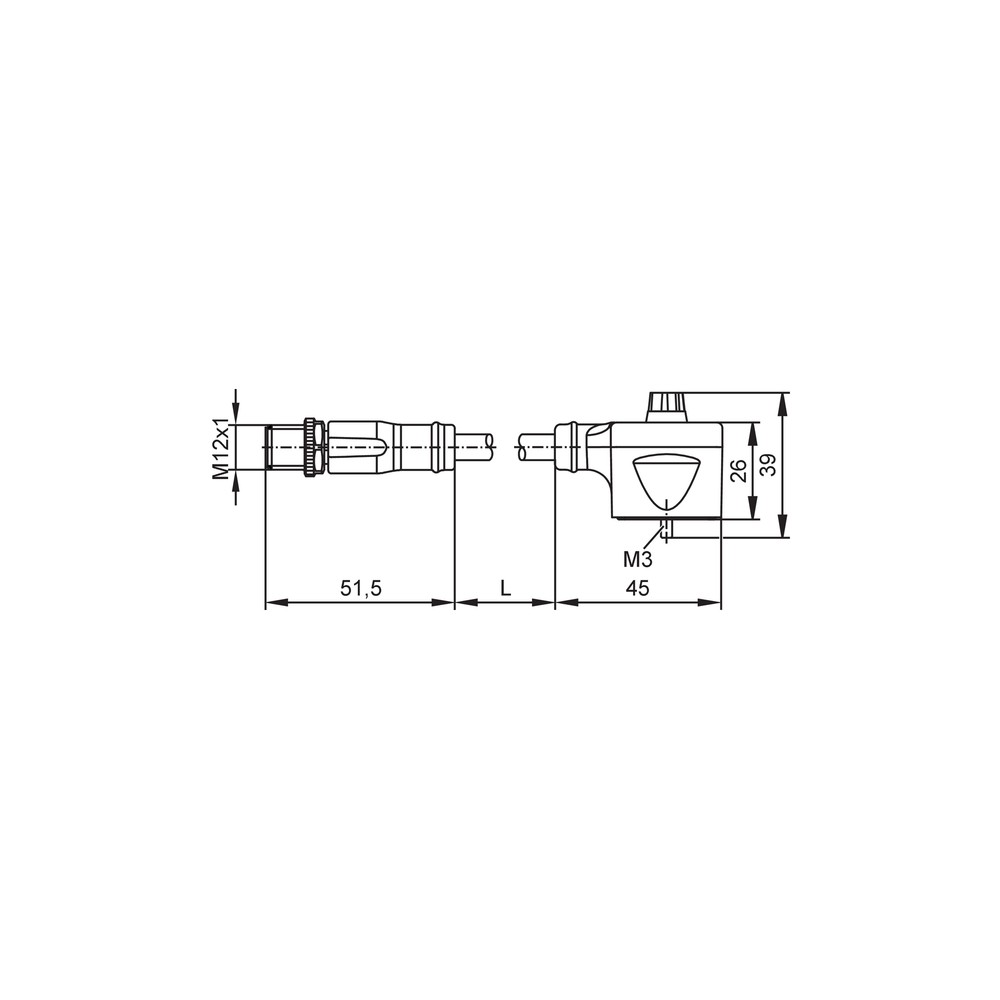

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A válvula não aciona após a instalação.	Tensão, pinagem ou conexão incompatível com os requisitos do circuito ou da válvula.	Desenergize o circuito e compare a pinagem e os requisitos elétricos com o datasheet e a documentação da válvula; confirme também a continuidade do circuito.
O LED amarelo não indica status durante a operação.	Ausência de alimentação, ligação incorreta ou condição de chaveamento não presente.	Verifique a alimentação e a pinagem no circuito e confirme a condição de chaveamento prevista para a válvula antes de substituir o cabo.
A conexão apresenta falha intermitente quando o cabo se move.	Raio de curvatura abaixo do mínimo, torção ou esforço mecânico na conexão.	Inspecione o percurso e as conexões; confira se o raio de curvatura respeita 10 vezes o diâmetro do cabo e se a instalação não impõe esforço excessivo.
Há entrada de umidade na interface instalada.	Conexão não assentada corretamente ou condição de montagem incompatível com o grau de proteção declarado.	Inspecione o assentamento, a vedação e o estado das interfaces; valide as condições de montagem e o grau de proteção aplicável no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVCB06 em português (Datasheet) Desenho em escala EVCB06 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVCB06 e para quem ele serve?

É um cabo IFM para conexão de válvula, com interfaces M12 e tipo A DIN. Destina-se a aplicações industriais e de automação que atendam aos requisitos elétricos e mecânicos da ficha.

Quais conexões e características elétricas ele tem?

Possui M12 reto codificação A com 5 contatos e soquete angular tipo A DIN (EN 175301-803) com 4 contatos. A tensão de operação é inferior a 24 V AC/DC e a carga total especificada é 4 A.

O produto acompanha algum acessório separado?

A ficha não informa acessórios adicionais inclusos. O item anunciado é o cabo de conexão EVCB06.

Ele serve para uma válvula que não usa conector tipo A DIN?

A compatibilidade especificada é com soquete para válvula tipo A DIN (EN 175301-803). Para outro padrão, não há compatibilidade indicada na ficha; confirme a interface antes da compra.

Posso usar este cabo em uma instalação acima de 24 V ou 4 A?

Não selecione o EVCB06 para condições que ultrapassem os limites informados: tensão inferior a 24 V AC/DC e carga total de 4 A. Verifique os requisitos do circuito e da válvula.

A válvula não funciona depois da troca do cabo; o que verifico primeiro?

Confira a alimentação, a pinagem e o assentamento das duas conexões antes de substituir o cabo novamente. Compare os requisitos da válvula com o datasheet do EVCB06.

O sinal fica intermitente quando a máquina se movimenta; qual pode ser a causa?

A instalação pode estar impondo curvatura ou torção inadequada ao cabo. Inspecione o percurso e respeite o raio mínimo de 10 vezes o diâmetro do cabo.

Devo comprar o EVCB06 ou procurar outro comprimento?

Escolha o EVCB06 se 0,3 m atender ao percurso e as interfaces forem compatíveis. Se precisar de outro comprimento ou padrão de conexão, procure uma configuração correspondente e valide a pinagem no datasheet.

Que cuidados devo ter ao instalar o cabo?

Instale com o circuito desenergizado, confirme a pinagem e respeite os torques de aperto especificados para cada interface. Evite curvatura abaixo do limite indicado.

Como confirmo a procedência e a documentação técnica do produto?

O produto está identificado como IFM, modelo EVCB06, GTIN 4021179352529. Consulte a folha de dados oficial IFM vinculada nesta página para validar detalhes de conexão e instalação.

GLOSSÁRIO TÉCNICO

M12 codificação A

Padrão de codificação indicado para o conector M12 deste cabo.

Tipo A DIN

Padrão da conexão do soquete para válvula, especificado conforme EN 175301-803.

PUR

Material especificado para o revestimento do cabo.

Grau de proteção IP

Classificação declarada para proteção da conexão contra ingresso de elementos, conforme condições aplicáveis de montagem.

Raio de curvatura mínimo

Limite mínimo de curvatura do cabo expresso como múltiplo do diâmetro do cabo.
