Cabo de Ligação IFM EVCB02 M12 5 Pinos 2m PUR

Pré-visualizar: EVCB02 IFM - Cabo de Ligação IFM Automação Industrial M12 5 Pinos 2m PUR

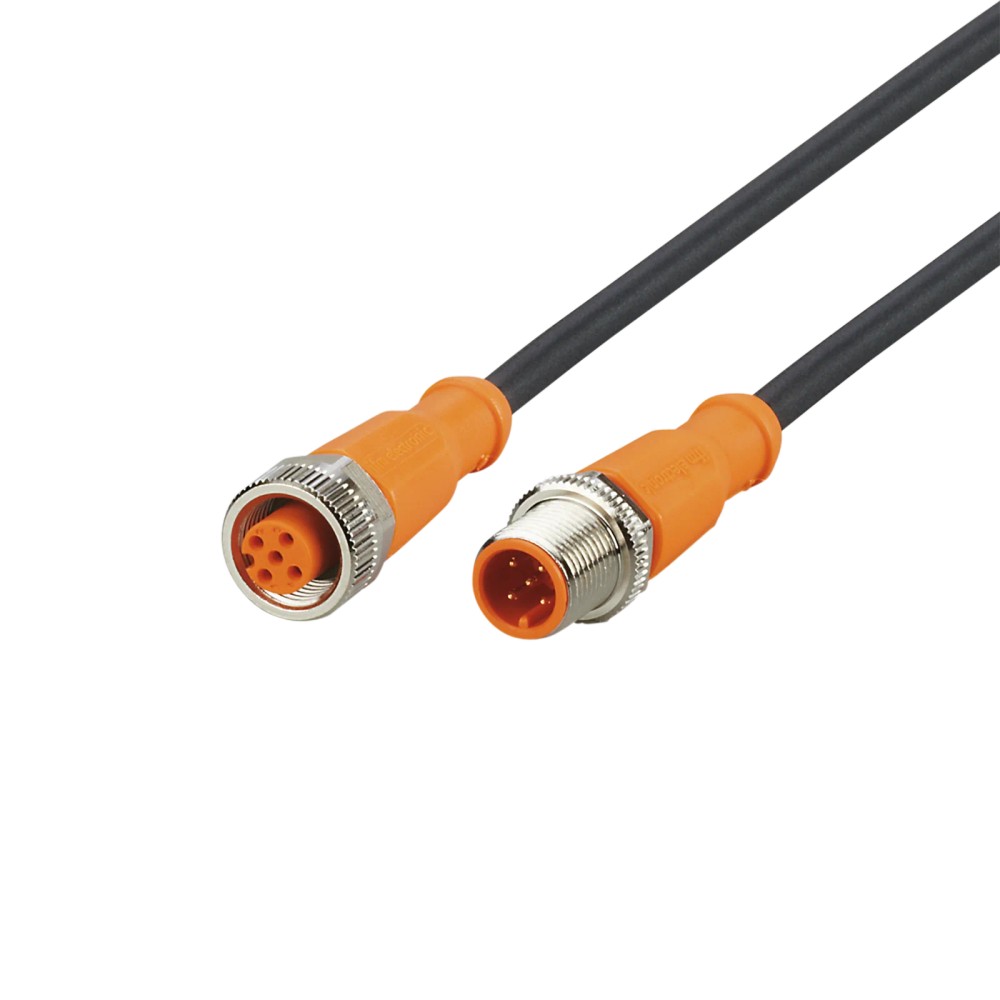

EVCB02 IFM - Cabo de Ligação IFM Automação Industrial M12 5 Pinos 2m PUR

Imagem meramente ilustrativa

R$ 383,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCB02
EAN: 4021179349369
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVCB02 IFM - Cabo de Ligação IFM Automação Industrial M12 5 Pinos 2m PUR"

Destaques do Produto

Comprimento

2 m

Conexão

M12 reto, codificação A, 5 pinos

Material do cabo

PUR

Tensão de operação

< 60 V AC/DC

Corrente total

4 A; capacidade de corrente total UL: 3 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVCB02, M12 reto de 5 pinos, 2 m, PUR

O IFM EVCB02 é um cabo de ligação para conectar componentes em sistemas de automação industrial. Possui conexões M12 retas com codificação A e 5 contatos, cabo PUR de 2 m e grau de proteção IP65, IP67, IP68 e IP69K. Os contatos são banhados a ouro; o cabo é especificado como isento de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	2 m
Conexões	M12 reto, codificação A, 5 contatos
Material do cabo	PUR, preto, Ø 4,6 mm
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Raio de flexão em aplicação flexível	Mínimo de 10 × o diâmetro do cabo
SKU / GTIN	EVCB02 / 4021179349369

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais M12 retas, codificação A, com 5 contatos, desde que a interface correspondente seja mecanicamente compatível.
Aplicações de automação industrial e máquinas-ferramenta, incluindo usos com refrigerantes e lubrificantes, conforme descrição do produto.
Instalações que atendam aos limites elétricos, ambientais e de montagem indicados nas especificações.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão necessária exigir codificação, número de contatos, formato ou comprimento diferentes dos especificados; confirme a interface do equipamento antes da compra.
Não exceder a tensão de operação inferior a 60 V AC/DC nem a capacidade de corrente indicada: 4 A total, ou 3 A para capacidade de corrente total UL.
Não instalar em condição que exija raio de flexão menor que 10 vezes o diâmetro do cabo em aplicação flexível.

APLICAÇÕES E USO

Uso em aplicações industriais e sistemas de automação industrial, conforme descrição do produto.
Aplicação em máquinas-ferramenta e em contextos com refrigerantes e lubrificantes, conforme informação de catálogo; valide a adequação às condições específicas de exposição e instalação.
Para instalação móvel ou flexível, respeite o raio mínimo de flexão de 10 × o diâmetro do cabo e os limites de velocidade, distância e aceleração especificados.
A ficha informa proteção IP65, IP67, IP68 e IP69K; a condição real depende da conexão e da montagem corretas.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVCB02, M12 reto de 5 pinos, 2 m, PUR, verifique estes pontos:

Escolha o EVCB02 quando

A instalação exigir cabo de 2 m com conexão M12 reta, codificação A e 5 contatos, e os limites de tensão, corrente, temperatura, proteção e flexão forem atendidos.

Verifique outra configuração quando

O equipamento exigir comprimento, codificação, número de contatos ou geometria de conexão diferentes. A ficha não especifica compatibilidade com todos os dispositivos M12; valide a interface e a atribuição dos contatos na documentação dos equipamentos.

Confirme o ambiente de instalação

Considere a faixa ambiente de -25 a 90 °C, observando o limite cULus de até 75 °C, e o raio mínimo de flexão indicado para aplicação flexível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria declarada para o EVCB02.
Marca e modelo	IFM EVCB02	Identificação do produto.
SKU	EVCB02	Código do anúncio.
GTIN	4021179349369	Identificador comercial informado.
Part number do anúncio	EVCB02	Código indicado nos dados básicos do anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação descritos para o produto.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação informado na ficha técnica.
Capacidade de carga total	4 A	Capacidade total declarada.
Capacidade de corrente total UL	3 A	Valor especificado para a condição UL.
Classe de proteção	II	Classificação indicada na ficha.

Conexões elétricas
Conector	1 × M12, reto, codificação A; 5 contatos dourados	Configuração da conexão do conector.
Soquete	1 × M12, reto, codificação A; 5 contatos dourados	Configuração da conexão do soquete.
Corpo do conector	TPU, laranja	Material e cor declarados para o corpo do conector.
Material do invólucro do cabo	TPU	Material informado para o invólucro.
Bloqueio	Latão niquelado	Material do sistema de bloqueio das conexões.
Vedação	FKM	Material de vedação indicado para as conexões.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o aperto das conexões.

Cabo e propriedades mecânicas
Comprimento	2 m	Comprimento do cabo fornecido.
Material do cabo	PUR	Material da cobertura do cabo.
Cor e diâmetro externo	Preto, Ø 4,6 mm	Características construtivas declaradas.
Condutores	5 × 0,34 mm² (42 × Ø 0,1 mm)	Composição elétrica indicada para o cabo.
Raio de flexão em aplicação flexível	Mínimo de 10 × o diâmetro do cabo	Raio mínimo declarado para instalação flexível.
Tolerância para dobras e deslocamentos	Sim	Característica especial informada para o cabo.
Ciclos de curvatura	> 5 milhões	Quantidade declarada de ciclos de curvatura.
Esforço de torção	± 180°/m	Valor de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Proteção e composição
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a condição de montagem deve preservar a vedação.
Isento de silicone	Sim	Característica declarada do produto.
Isento de halogênio	Sim	Característica declarada do cabo.
Contatos	Banhados a ouro	Acabamento dos contatos informado pelo fabricante.

Condições ambientais
Temperatura ambiente	-25 a 90 °C	Faixa ambiente declarada.
Temperatura ambiente, condição cULus	Até 75 °C	Limite indicado na observação cULus.
Temperatura ambiente móvel	-25 a 90 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento informada.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática de armazenamento indicada na ficha.

Dados físicos
Peso informado no conjunto de dados	114,676 g	Valor de peso do catálogo; a variante também apresenta valor arredondado de 0,12 g, portanto confirme o peso logístico se necessário.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; este produto é um cabo de ligação.

Conexões

Elétrica Cabo de 2 m, PUR, preto, Ø 4,6 mm, com 5 condutores de 0,34 mm² (42 × Ø 0,1 mm). Conexões M12 retas, codificação A, com 5 contatos dourados. Tensão de operação < 60 V AC/DC; capacidade de carga total de 4 A e capacidade de corrente total UL de 3 A. Confirme a atribuição dos contatos com a documentação do dispositivo conectado.

Processo Não possui conexão de processo especificada. As conexões descritas são elétricas: M12 reto, codificação A, 5 contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 reta, codificação A e 5 contatos, com requisitos elétricos dentro dos limites indicados	✓	A configuração mecânica e elétrica corresponde às especificações declaradas; confirme também a atribuição dos contatos do equipamento.
Equipamento que exige outro comprimento, codificação, número de contatos ou geometria de conexão	✗	A configuração informada para este cabo é 2 m, M12 reto, codificação A e 5 contatos.
Instalação com tensão inferior a 60 V AC/DC e corrente dentro da capacidade aplicável	✓	A ficha informa tensão de operação < 60 V AC/DC, carga total de 4 A e corrente total UL de 3 A.
Aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo	✗	A ficha estabelece raio de flexão mínimo de 10 × o diâmetro do cabo para aplicação flexível.
Ambiente com temperatura acima de 75 °C sob condição cULus	✗	A observação cULus limita a temperatura ambiente a até 75 °C.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVCB02, M12 reto de 5 pinos, 2 m, PUR

Confirme que a interface do equipamento é M12 reta, codificação A, com 5 contatos, e verifique a atribuição elétrica no datasheet do equipamento.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conectores, contatos e vedação; não use o cabo se houver danos visíveis.
Alinhe as conexões sem forçar os contatos e acople os conectores corretamente.
Aperte dentro da faixa de torque especificada de 0,6 a 1,5 Nm.
Organize o cabo sem exceder os limites de flexão, torção e temperatura indicados na ficha.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não apresenta sinal.	Conexão incompleta, contatos desalinhados ou atribuição elétrica incompatível com o dispositivo.	Desenergize o circuito, confira o acoplamento M12 e compare a atribuição dos 5 contatos com a documentação dos equipamentos.
Falha intermitente durante movimento do cabo.	Flexão abaixo do raio mínimo, torção ou dano mecânico no cabo ou nos conectores.	Inspecione o percurso e o cabo; em aplicação flexível, verifique se o raio respeita o mínimo de 10 × o diâmetro.
Umidade ou contaminação aparece na conexão.	Acoplamento incompleto, vedação danificada ou montagem que não preserva a proteção especificada.	Verifique visualmente o estado das vedações e o acoplamento; confirme a montagem conforme a documentação do fabricante.
A conexão aquece ou há interrupção sob carga.	Corrente ou tensão acima dos valores especificados, ou contato elétrico deficiente.	Meça a tensão e a corrente do circuito e compare com os limites de < 60 V AC/DC, 4 A total e 3 A para capacidade total UL; inspecione os contatos com o circuito desenergizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVCB02 (PT-BR) (Datasheet) Desenho em escala IFM EVCB02 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVCB02 e para que serve?

É um cabo de ligação para automação industrial, com conexões M12 retas de 5 contatos. A aplicação informada inclui máquinas-ferramenta e contextos com refrigerantes e lubrificantes.

O que acompanha o produto e qual é o comprimento?

A ficha indica 1 peça por embalagem e comprimento de cabo de 2 m. Não há acessórios adicionais especificados.

Esse cabo serve em qualquer conexão M12?

Não é possível afirmar compatibilidade com toda conexão M12. A ficha especifica M12 reto, codificação A e 5 contatos; confirme a configuração mecânica e a atribuição elétrica do equipamento.

Posso usar o cabo acima de 60 V ou com corrente acima de 4 A?

Não: a tensão de operação especificada é inferior a 60 V AC/DC e a capacidade de carga total é 4 A. Para condição UL, a capacidade de corrente total informada é 3 A.

Para quais equipamentos ou aplicações ele não é indicado?

A ficha não identifica equipamentos específicos incompatíveis. Não corresponde, porém, a uma conexão que exija geometria, codificação ou número de contatos diferentes de M12 reto, codificação A e 5 contatos.

Posso usar este cabo em uma aplicação que exige raio de curva menor?

Em aplicação flexível, a ficha estabelece raio mínimo de 10 vezes o diâmetro do cabo. Não use essa configuração se a instalação exigir um raio menor.

O sinal falha quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique o acoplamento dos conectores, a continuidade e possíveis danos por flexão ou torção. Confira também se o percurso respeita o raio mínimo indicado.

A conexão apresenta umidade; o cabo perdeu a proteção IP?

A presença de umidade pode estar relacionada a acoplamento incompleto ou vedação danificada. Inspecione a conexão e a vedação; os graus IP declarados dependem de montagem correta.

É melhor comprar este cabo ou escolher outro comprimento ou configuração?

Escolha o EVCB02 se 2 m, M12 reto, codificação A e 5 contatos atenderem à instalação. Se qualquer desses requisitos diferir, selecione uma configuração correspondente e valide-a com a documentação do equipamento.

Qual cuidado devo ter ao instalar e apertar o conector?

Alinhe os conectores sem forçar os contatos e aplique torque entre 0,6 e 1,5 Nm. Desenergize o circuito antes da conexão e evite exceder os limites de flexão.

GLOSSÁRIO TÉCNICO

Codificação A

Tipo de codificação da conexão M12 indicado para este cabo; confirme que corresponde à interface do dispositivo. (Ref.: conexão M12, codificação A)

Raio de flexão

Raio mínimo permitido para curvar o cabo em aplicação flexível, especificado como 10 vezes o diâmetro do cabo. (Ref.: raio de flexão mínimo de 10 × o diâmetro)

Grau de proteção IP

Classificação declarada para a proteção do invólucro; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

PUR

Material informado para a cobertura do cabo. (Ref.: material do cabo: PUR)

Capacidade de corrente

Limite de corrente indicado para a conexão; a ficha informa 4 A total e 3 A para capacidade de corrente total UL. (Ref.: capacidade de carga total e capacidade de corrente total UL)
