Cabo de Ligação IFM EVCA31 M12 L 20m PUR IP69K

Pré-visualizar: EVCA31 IFM - Cabo de Ligação ifm Automação Industrial M12 L 20m PUR IP69K

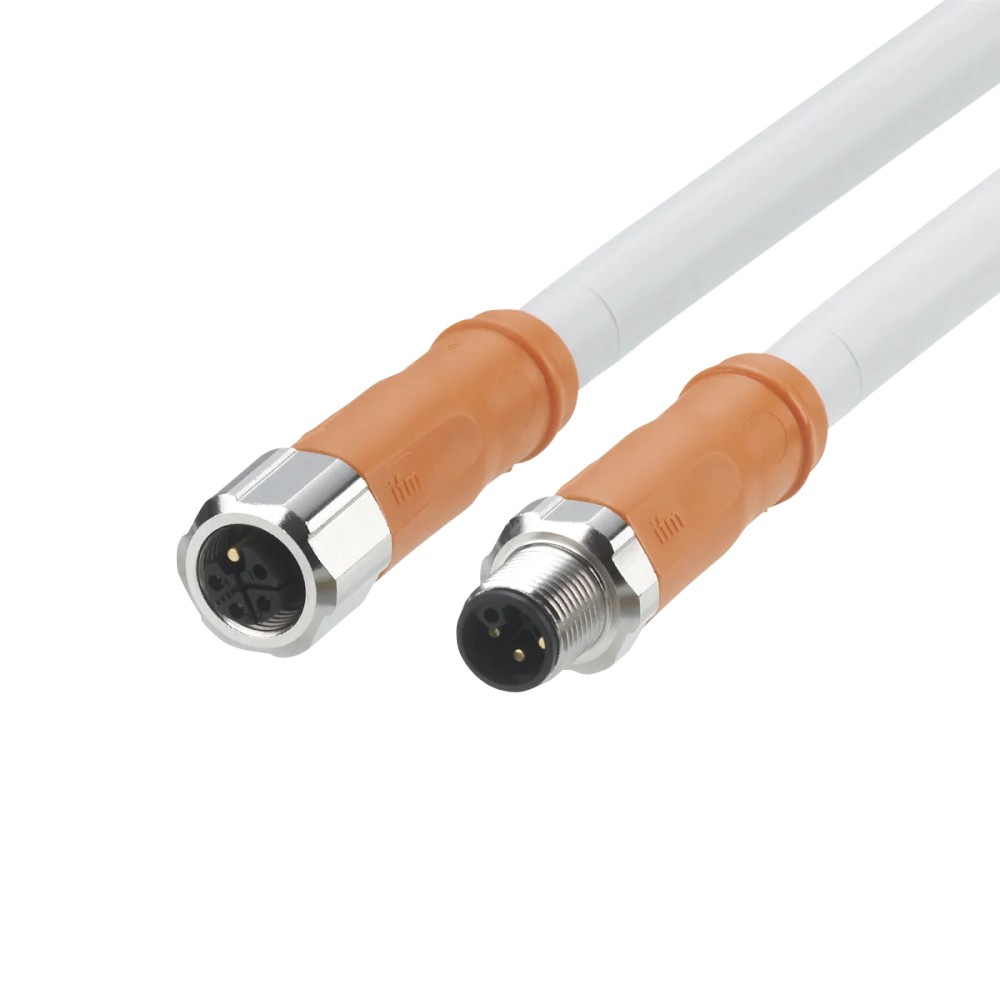

EVCA31 IFM - Cabo de Ligação ifm Automação Industrial M12 L 20m PUR IP69K

Imagem meramente ilustrativa

R$ 1.926,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCA31
EAN: 4021179337250
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVCA31 IFM - Cabo de Ligação ifm Automação Industrial M12 L 20m PUR IP69K"

Destaques do Produto

Comprimento do cabo

20 m

Codificação

Conector

M12 reto

Corrente nominal

16 A

Proteção declarada

IP65, IP67 e IP69K

Material do revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Sobre o Cabo de Ligação ifm EVCA31, M12 reto, codificação L, 20 m, PUR, IP65/IP67/IP69K

O ifm EVCA31 é um cabo de ligação para energia com conexão M12 reta e codificação L, destinado a aplicações de automação industrial. Tem 20 m de comprimento, revestimento PUR e cinco contatos banhados a ouro. A ficha informa grau de proteção IP65, IP67 e IP69K, além de corrente nominal de 16 A e tensão de operação de 63 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVCA31
Tipo	Cabo de energia, codificação L
Comprimento	20 m
Conexão	M12 reto, 5 contatos, codificação L
Corrente nominal	16 A
Tensão de operação	63 V DC
Material do cabo	PUR; sem halogênio
Grau de proteção	IP65, IP67 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 80 °C
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam cabo de energia com conexão M12 reta, codificação L e comprimento de 20 m.
Aplicações em máquinas-ferramenta e ambientes associados a refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que atendam aos limites elétricos e ambientais declarados na ficha do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para conexão que exija codificação diferente de L ou interface mecânica diferente de M12 reto.
Não usar quando a tensão ou corrente exigida exceder os valores declarados de 63 V DC ou 16 A.
Não presumir aptidão para temperaturas acima de 90 °C; a ficha também limita a condição cULus a 80 °C.
Não instalar em flexão com raio inferior a 10 vezes o diâmetro do cabo, conforme o dado de aplicação flexível.

APLICAÇÕES E USO

Uso indicado pelo fabricante: aplicações industriais e de automação industrial, incluindo máquinas-ferramenta e instalações com refrigerantes e lubrificantes. Respeite os limites elétricos e ambientais declarados.
Uso possível por inferência: conexão de alimentação entre dispositivos com interface M12 reta, codificação L e cinco contatos; confirme pinagem e requisitos elétricos do dispositivo no datasheet antes de instalar.
Em aplicações móveis ou flexíveis, considerar o raio mínimo de flexão de 10 vezes o diâmetro, o esforço de torção declarado e as condições de movimento informadas. A ficha não detalha condições específicas de ensaio para esses valores.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVCA31, M12 reto, codificação L, 20 m, PUR, IP65/IP67/IP69K, verifique estes pontos:

Escolha o EVCA31 quando

A instalação exigir cabo de energia de 20 m, conexão M12 reta com codificação L, cinco contatos e atender aos limites de 63 V DC e 16 A indicados na ficha.

Verifique outra configuração quando

O equipamento exigir outro comprimento, codificação, formato de conector ou parâmetros elétricos. Confirme também a pinagem e a compatibilidade do dispositivo no datasheet antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Identificação do produto na ficha.
Modelo	EVCA31	Código do produto e SKU.
GTIN	4021179337250	Identificador comercial informado.
Tipo de produto	Cabo de ligação; cabo de energia, codificação L	Descrição do produto.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Usos indicados na descrição do produto.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características informadas na ficha.

Dados elétricos
Tensão de operação	63 V DC	Valor declarado pelo fabricante.
Capacidade de carga total / corrente nominal	16 A	Valor nominal declarado; respeitar a configuração e as condições da instalação.
Classe de proteção	III	Classificação informada na ficha.

Conexões elétricas
Conexão elétrica - cabo	20 m; PUR; sem halogênio; cinza; Ø 10,1 mm; 5 x 2,5 mm² (141 x Ø 0,15 mm)	Construção e dimensões declaradas para o cabo.

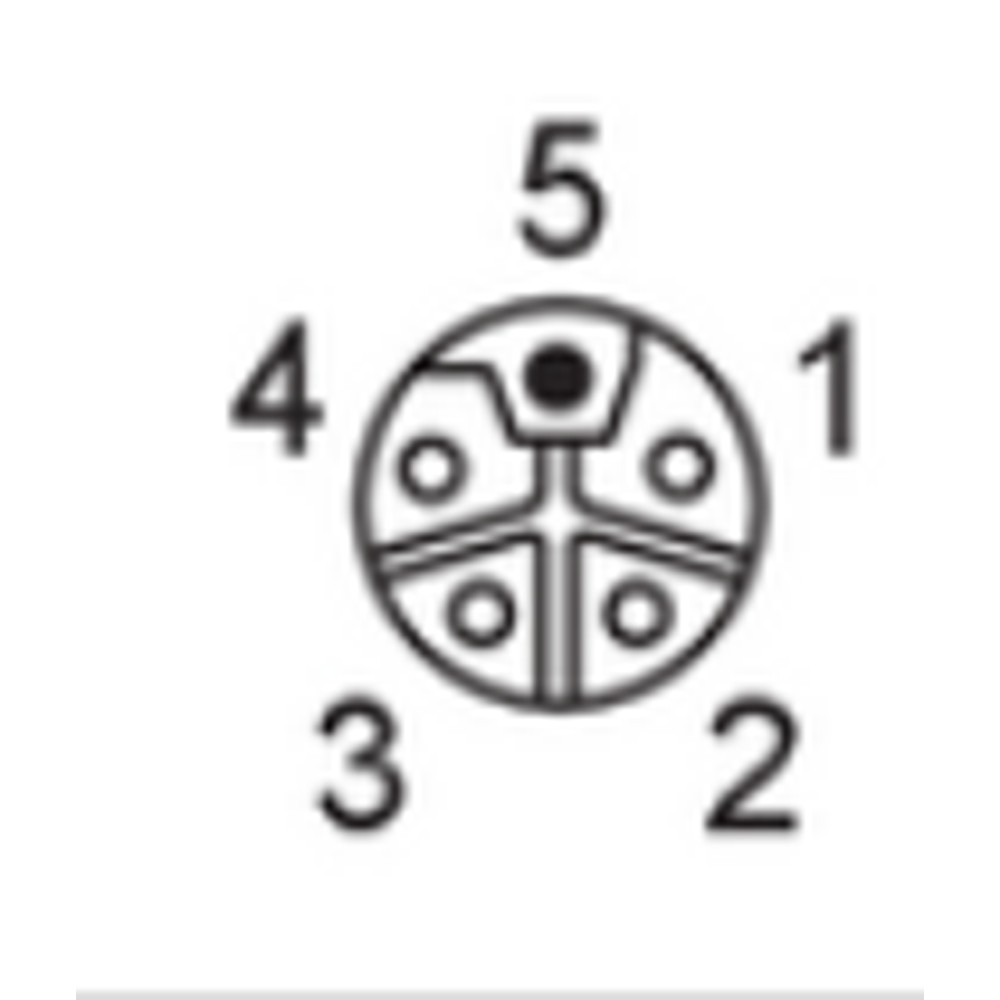

Conexão elétrica - soquete	1 x M12, reto; codificação L; 5 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado; vedação FKM	Configuração do soquete conforme a ficha.

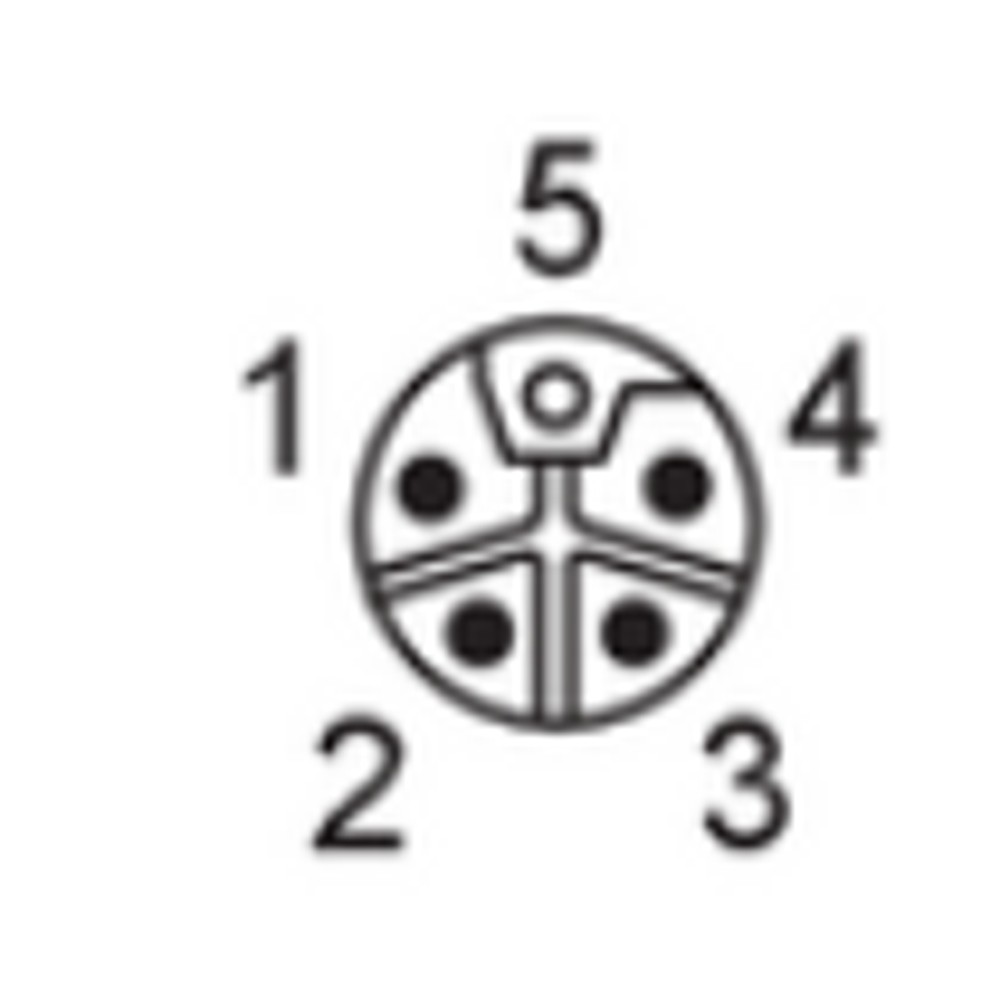

Conexão elétrica - conector	1 x M12, reto; codificação L; 5 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado	Configuração do conector conforme a ficha.
Torque máximo de aperto	0,6 a 1,2 Nm	Valor informado para as conexões M12.
Material da porca / bloqueio	Latão, niquelado	Material declarado para o elemento de bloqueio.
Material do invólucro	TPU	Material declarado para o corpo da conexão.
Material da vedação	FKM	Material declarado para a vedação.

Condições ambientais e proteção
Grau de proteção	IP65, IP67 e IP69K	Classificações declaradas; não presumir proteção fora das condições de ensaio e instalação aplicáveis.
Temperatura ambiente	-25 a 90 °C	Faixa declarada para temperatura ambiente.
Aviso sobre temperatura ambiente cULus	Até 80 °C	Limite específico indicado na ficha para cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100%	Faixa declarada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada pelo fabricante.

Dados mecânicos
Material do cabo	PUR	Material do revestimento indicado na ficha.
Comprimento	20 m	Comprimento nominal do cabo.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Limite declarado para instalação em aplicação flexível.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; não substitui a observância do raio mínimo.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha; as condições específicas de ensaio devem ser consultadas no datasheet.
Esforço de torção	±180 °/m	Limite declarado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento indicada na ficha.
Peso	3962,2 g	Valor informado nos atributos do produto.

COMPATIBILIDADE

Comunicação

• A ficha identifica o produto como cabo de energia; não informa protocolo de comunicação.

Conexões

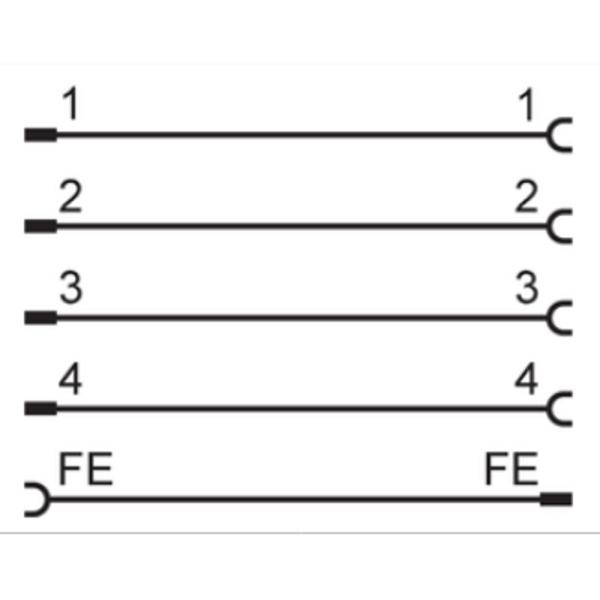

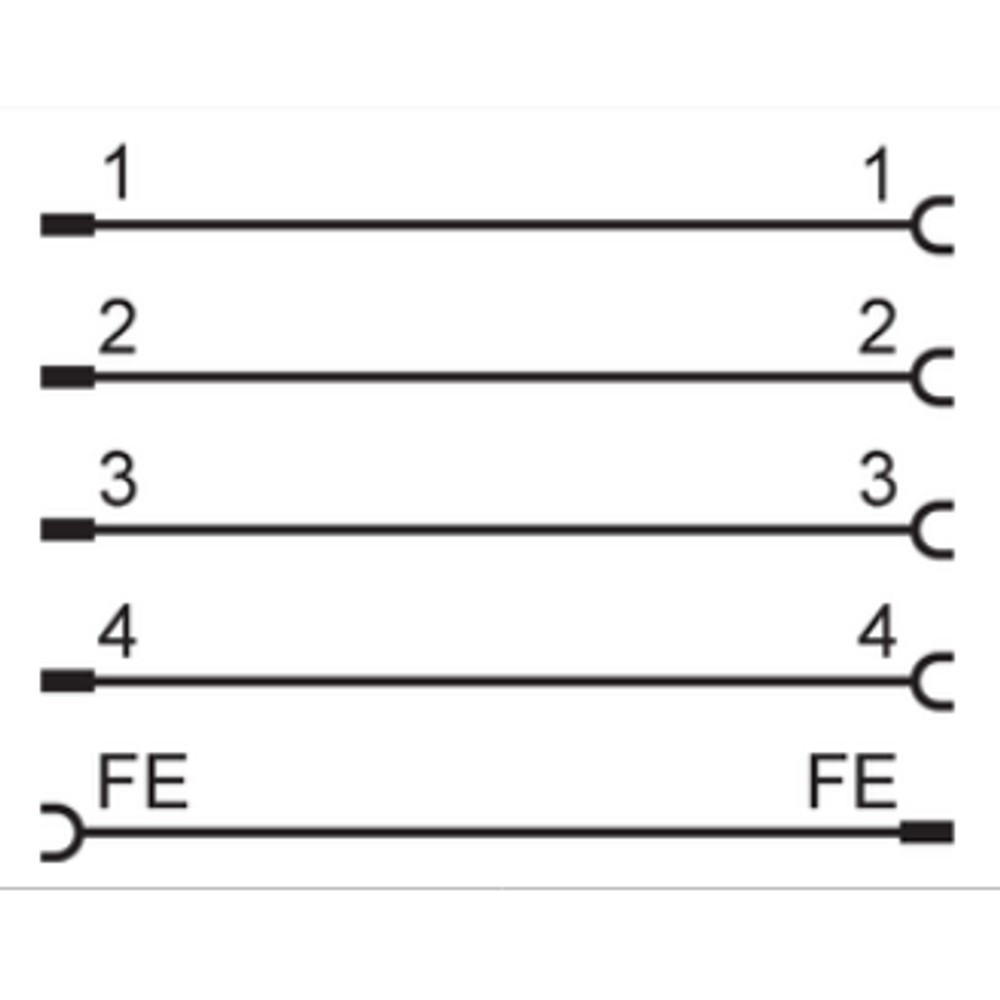

Elétrica Conexão elétrica declarada: M12 reto, codificação L, 5 contatos dourados. Cabo de 20 m, PUR, sem halogênio, cinza, Ø 10,1 mm; condutores 5 x 2,5 mm². Valores declarados: 63 V DC e 16 A. Confirmar a pinagem e a atribuição dos contatos no datasheet e no dispositivo conectado.

Processo Não se aplica: trata-se de um cabo de ligação elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 reta, codificação L, cinco contatos e requisitos dentro dos valores elétricos declarados	✓	A ficha do EVCA31 declara essa configuração de conexão, 63 V DC e corrente nominal de 16 A; a pinagem do equipamento deve ser conferida antes da ligação.
Equipamento que requer codificação diferente de L ou outro formato de conexão	✗	A configuração declarada do cabo é M12 reto, codificação L; não há evidência de compatibilidade mecânica com outras configurações.
Aplicação que exige corrente acima de 16 A ou tensão acima de 63 V DC	✗	Esses são os valores máximos declarados na ficha para corrente nominal e tensão de operação.
Aplicação com refrigerantes e lubrificantes em máquinas-ferramenta	✓	Esse uso é citado na descrição do produto; verificar condições locais e limites ambientais antes da instalação.
Aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo	✗	O raio mínimo declarado para aplicação flexível é 10 x o diâmetro do cabo.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVCA31, M12 reto, codificação L, 20 m, PUR, IP65/IP67/IP69K

Confirme no datasheet e no equipamento que a conexão é M12 reta, codificação L, com cinco contatos, e verifique a pinagem.
Confira se tensão e corrente da aplicação não excedem 63 V DC e 16 A, respectivamente.
Planeje o percurso do cabo de 20 m sem exceder os limites de movimento e torção aplicáveis à instalação.
Em aplicação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Alinhe os conectores M12 antes de acoplar e aperte dentro do torque informado de 0,6 a 1,2 Nm.
Após a montagem, verifique o acoplamento, a integridade do cabo e se as condições de instalação atendem ao grau de proteção requerido.

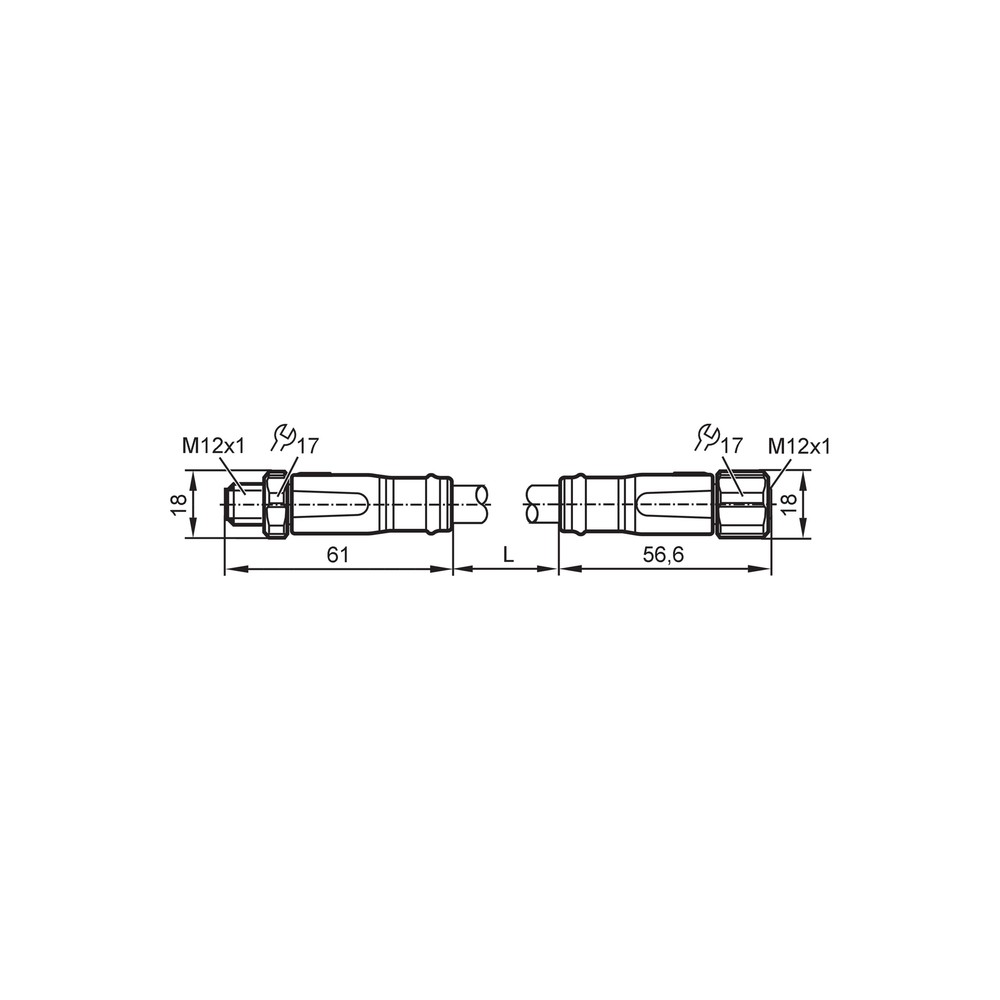

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe alimentação.	Conector não acoplado corretamente, pinagem incompatível ou circuito de alimentação fora dos requisitos do conjunto.	Confira o acoplamento M12 e compare a pinagem com o datasheet do cabo e do dispositivo; verifique a alimentação e a carga.
A conexão aquece durante a operação.	Corrente acima do valor nominal declarado ou contato mal acoplado.	Meça a corrente da carga e compare com 16 A; inspecione o acoplamento e os contatos com o sistema desenergizado.
Há interrupções quando o cabo se movimenta.	Raio de flexão abaixo do mínimo, torção ou esforço mecânico no percurso do cabo.	Inspecione o trajeto e compare a curvatura com o mínimo de 10 vezes o diâmetro; confira também o esforço de torção declarado.
A conexão apresenta entrada de umidade ou falha após lavagem.	Acoplamento inadequado, vedação danificada ou instalação fora das condições necessárias para o grau de proteção declarado.	Verifique a montagem, o estado da vedação e a compatibilidade das condições de exposição com as classificações IP informadas.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm EVCA31 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVCA31 e para que tipo de aplicação ele serve?

É um cabo de ligação para energia com conexão M12 reta e codificação L. A ficha indica aplicações industriais, automação, máquinas-ferramenta e uso associado a refrigerantes e lubrificantes.

Quais são as características da conexão e o que vem com o produto?

A ficha descreve cabo de 20 m com conexão M12 reta, codificação L e cinco contatos dourados. Não há informação confirmada sobre acessórios incluídos além do cabo.

O EVCA31 serve para uma conexão M12 com codificação diferente de L?

A ficha especifica codificação L. Não é possível confirmar compatibilidade mecânica com outra codificação; confira a interface do equipamento antes da compra.

Posso usar este cabo se o equipamento exigir mais de 16 A ou 63 V DC?

Não selecione o EVCA31 para requisitos acima dos valores declarados de 16 A e 63 V DC. Compare também as exigências do equipamento e as condições de instalação.

O dispositivo não liga depois de conectar o cabo; o que devo verificar?

Confira o acoplamento M12, a pinagem indicada nos documentos do cabo e do dispositivo e a alimentação do circuito. A ficha não permite determinar a causa sem verificar a instalação.

A alimentação falha quando o cabo se movimenta; preciso trocar o cabo?

Verifique primeiro se há curvatura abaixo do mínimo de 10 vezes o diâmetro, torção ou dano visível. Se o percurso estiver correto, inspecione os conectores e o circuito antes de decidir pela substituição.

Devo escolher o EVCA31 ou outro comprimento de cabo?

Escolha o EVCA31 quando 20 m e a configuração M12 reta codificação L atenderem à instalação. Se precisar de outro comprimento ou conexão, procure uma variante que corresponda a esses requisitos.

O que preciso conferir antes de instalar o EVCA31?

Confirme codificação, pinagem e limites elétricos no datasheet e no equipamento conectado. Em aplicação flexível, mantenha o raio mínimo de curvatura especificado.

Que cuidados devo ter ao apertar a conexão M12?

Alinhe os conectores antes de acoplar e respeite o torque máximo informado de 0,6 a 1,2 Nm. Evite forçar o encaixe ou exceder esse valor.

O cabo pode operar em qualquer temperatura até 90 °C?

A ficha declara temperatura ambiente de -25 a 90 °C e informa limite cULus de até 80 °C. Verifique qual condição de certificação se aplica à sua instalação.

GLOSSÁRIO TÉCNICO

Codificação L

Chaveamento da conexão M12 especificado para este cabo; deve corresponder à interface do dispositivo. (Ref.: codificação do conector: L)

Grau de proteção IP

Classificação declarada para proteção contra ingresso de sólidos e água, aplicável conforme as condições de montagem e uso. (Ref.: IP65, IP67 e IP69K)

Raio de flexão

Raio mínimo permitido para curvar o cabo em aplicação flexível, conforme o valor declarado pelo fabricante. (Ref.: mínimo de 10 x o diâmetro do cabo)

PUR

Material informado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Torque de aperto

Faixa de torque indicada para o aperto das conexões M12. (Ref.: 0,6 a 1,2 Nm)
