Cabo de Ligação IFM EVCA29 5m

Pré-visualizar: EVCA29 IFM - Cabo de Ligação IFM Automação Industrial 5m Codificação L PUR

EVCA29 IFM - Cabo de Ligação IFM Automação Industrial 5m Codificação L PUR

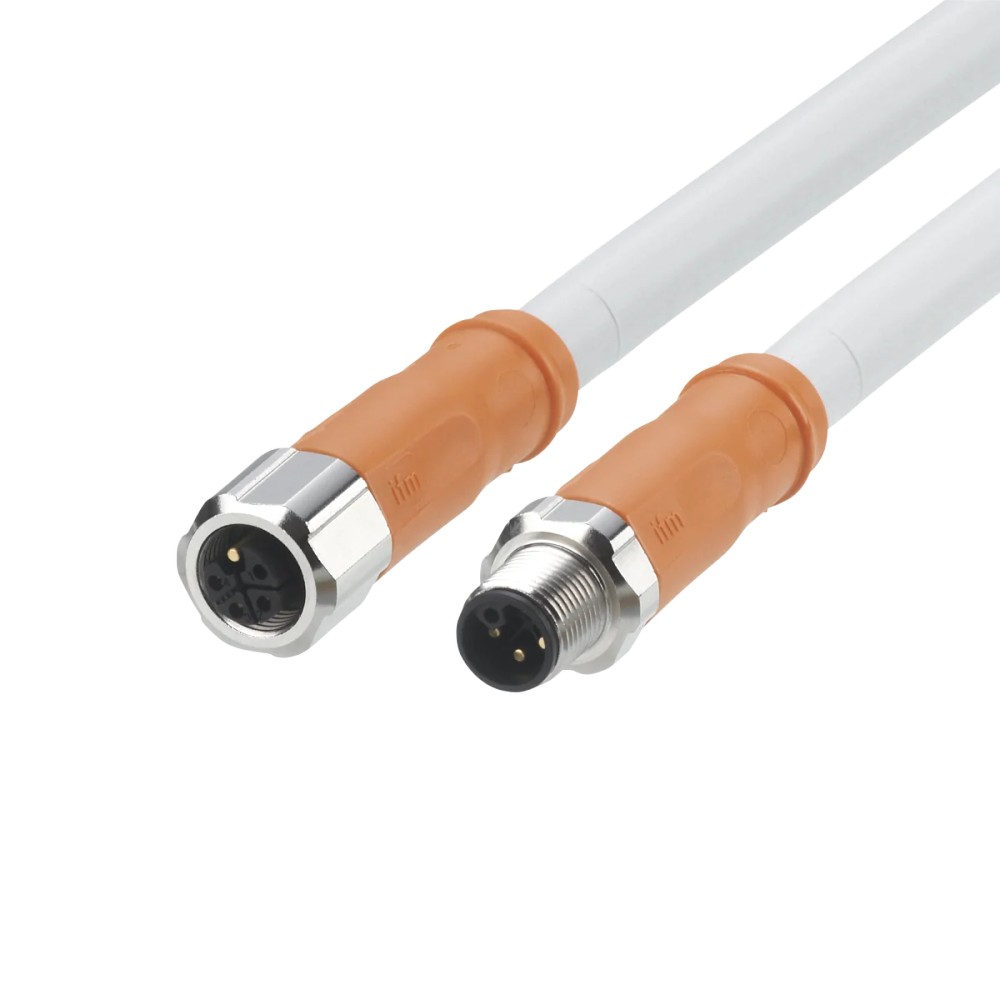

Imagem meramente ilustrativa

R$ 1.051,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCA29
EAN: 4021179337236
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVCA29 IFM - Cabo de Ligação IFM Automação Industrial 5m Codificação L PUR"

Destaques do Produto

Comprimento

5 m

Codificação e formato

M12, codificação L, reto

Polos

5 contatos

Corrente máxima indicada

16 A

Proteção

IP 65, IP 67 e IP 69K

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVCA29, cabo de energia M12 reto, codificação L, 5 m, PUR

O IFM EVCA29 é um cabo de ligação para energia com conector M12 reto e codificação L, destinado a conexões em aplicações industriais. Possui 5 m de comprimento, revestimento em PUR e proteção IP 65, IP 67 e IP 69K. Seus contatos são banhados a ouro; o cabo é livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de energia / cabo de ligação
Modelo	EVCA29
Comprimento	5 m
Conexão	1 conector M12 reto, codificação L, 5 contatos
Revestimento do cabo	PUR
Grau de proteção	IP 65, IP 67, IP 69K
Tensão de operação	63 V DC
Capacidade de carga	16 A
Temperatura ambiente	-25…90 °C; cULus: até 80 °C
Características dos contatos	5 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de alimentação industrial que exijam cabo de 5 m com conector M12 reto, codificação L e 5 contatos.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.
Instalações em que sejam requeridos os graus de proteção IP 65, IP 67 ou IP 69K, observadas as condições de instalação correspondentes.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que o equipamento correspondente utiliza conexão M12 de codificação L e compatibilidade elétrica de 63 V DC e até 16 A.
Não usar se a aplicação exigir comprimento diferente de 5 m ou conector com geometria/codificação distinta sem validar a solução de conexão.
Não exceder o raio de curvatura mínimo de 10 vezes o diâmetro do cabo; diâmetro indicado de 10,1 mm.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexão de energia em máquinas-ferramenta, inclusive em contextos com refrigerantes e lubrificantes; observar a instalação correta para atender ao grau de proteção requerido.
Aplicação indicada na ficha: automação industrial. A compatibilidade depende da conexão M12 codificação L, da pinagem do equipamento e dos limites elétricos especificados.
Para instalações móveis, respeitar o raio mínimo de curvatura, o esforço de torção e as condições de velocidade e aceleração indicadas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVCA29, cabo de energia M12 reto, codificação L, 5 m, PUR, verifique estes pontos:

Escolha o EVCA29 quando

A instalação exigir cabo de energia de 5 m, conector M12 reto codificado L com 5 contatos, tensão de operação de até 63 V DC e capacidade de carga de até 16 A, respeitando também os requisitos de proteção ambiental indicados.

Verifique outra configuração quando

A conexão requerida não for M12 reto codificado L, o comprimento necessário não for 5 m ou os requisitos elétricos ultrapassarem 63 V DC ou 16 A. Confirme o esquema de conexão e os limites da aplicação no datasheet do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação; cabo de energia	Designação informada para o produto.
Modelo	EVCA29	Código do modelo.
Marca	IFM	Marca indicada no anúncio.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.
Número de peça do anúncio	EVCA29	Part number informado nos dados primários do anúncio.
GTIN	4021179337236	Identificador comercial informado.

Dados elétricos
Tensão de operação	63 V DC	Valor especificado pelo fabricante.
Capacidade de carga total	16 A	Limite indicado na ficha; validar as condições da aplicação e da instalação.
Classe de proteção	III	Classificação declarada na ficha.

Conexões elétricas
Conexão do cabo	5 m; PUR; sem halogênio; cinza; Ø 10,1 mm; 5 x 2,5 mm² (141 x Ø 0,15 mm)	Construção e dimensões da conexão elétrica do cabo.
Conector	1 x M12 reto; codificação L; 5 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado	Descrição da conexão elétrica do conector.
Soquete	1 x M12 reto; codificação L; 5 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado; vedação FKM	Descrição da conexão elétrica do soquete.
Torque máximo de aperto	0,6…1,2 Nm	Faixa indicada para o bloqueio da conexão.
Material da porca/bloqueio	Latão niquelado	Material indicado para o elemento de bloqueio.

Materiais e construção
Material do revestimento do cabo	PUR	Material informado para o cabo.
Material do invólucro	TPU	Material informado para o invólucro/conector.
Material da vedação	FKM	Material indicado para a vedação.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 69K	Classificações declaradas; dependem da montagem correta da conexão.
Temperatura ambiente	-25…90 °C; cULus: até 80 °C	Faixa indicada na ficha, com limite específico informado para cULus.
Temperatura de armazenamento	-25…55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10…100 %	Faixa de umidade de armazenamento especificada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para as condições de armazenamento.

Dados mecânicos e movimento
Comprimento do cabo	5 m	Comprimento total indicado.
Diâmetro do cabo	10,1 mm	Diâmetro nominal informado.
Raio de curvatura mínimo	10 x diâmetro do cabo	Respeitar como raio mínimo de flexão; não interpretar como diâmetro de curvatura.
Ciclos de curvatura	> 5 milhões	Resistência a ciclos de curvatura declarada na ficha.
Esforço de torção	± 180 °/m	Valor de torção indicado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada na ficha.
Peso	1.037,05 g	Peso informado no conjunto de dados do produto.

Identificação logística
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para este cabo de energia.

Conexões

Elétrica Cabo de 5 m, PUR, cinza, Ø 10,1 mm, 5 x 2,5 mm²; conector M12 reto, codificação L, 5 contatos dourados. Tensão de operação: 63 V DC; capacidade de carga: 16 A. A compatibilidade elétrica com o equipamento deve ser confirmada pela pinagem e pelos requisitos do fabricante do equipamento.

Processo Conexão elétrica M12 reta, codificação L. Não é uma conexão de processo para fluidos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 codificação L, geometria reta e 5 contatos, com requisitos elétricos dentro dos valores especificados.	✓	A ficha identifica conector M12 reto, codificação L e 5 contatos; os limites informados são 63 V DC e 16 A. A pinagem do equipamento ainda deve ser verificada.
Equipamento que exige conector M12 com outra codificação, outra geometria ou número de contatos diferente.	✗	A configuração documentada do cabo é M12 reto, codificação L, com 5 contatos; não há evidência de compatibilidade com outras configurações.
Instalação que exige comprimento diferente de 5 m ou valores elétricos acima de 63 V DC ou 16 A.	✗	A ficha especifica 5 m, tensão de operação de 63 V DC e capacidade de carga de 16 A; não informa adequação a requisitos superiores ou a outro comprimento.
Aplicação em máquina-ferramenta com refrigerantes e lubrificantes, atendidos os requisitos de instalação e proteção aplicáveis.	✓	Esse cenário é indicado na descrição do produto; a ficha também informa IP 65, IP 67 e IP 69K.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVCA29, cabo de energia M12 reto, codificação L, 5 m, PUR

Confirme no equipamento que a conexão necessária é M12 reta, codificação L e com 5 contatos.
Verifique a pinagem e os requisitos elétricos do equipamento antes de conectar; não deduza a pinagem apenas pela codificação.
Confira que tensão e corrente da aplicação não excedam 63 V DC e 16 A, respectivamente.
Posicione o cabo de 5 m sem exceder o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Acople o conector sem forçar o alinhamento e aperte o bloqueio dentro da faixa de 0,6…1,2 Nm indicada.
Após a montagem, verifique o acoplamento e a vedação; os graus IP dependem da instalação correta e das condições especificadas.

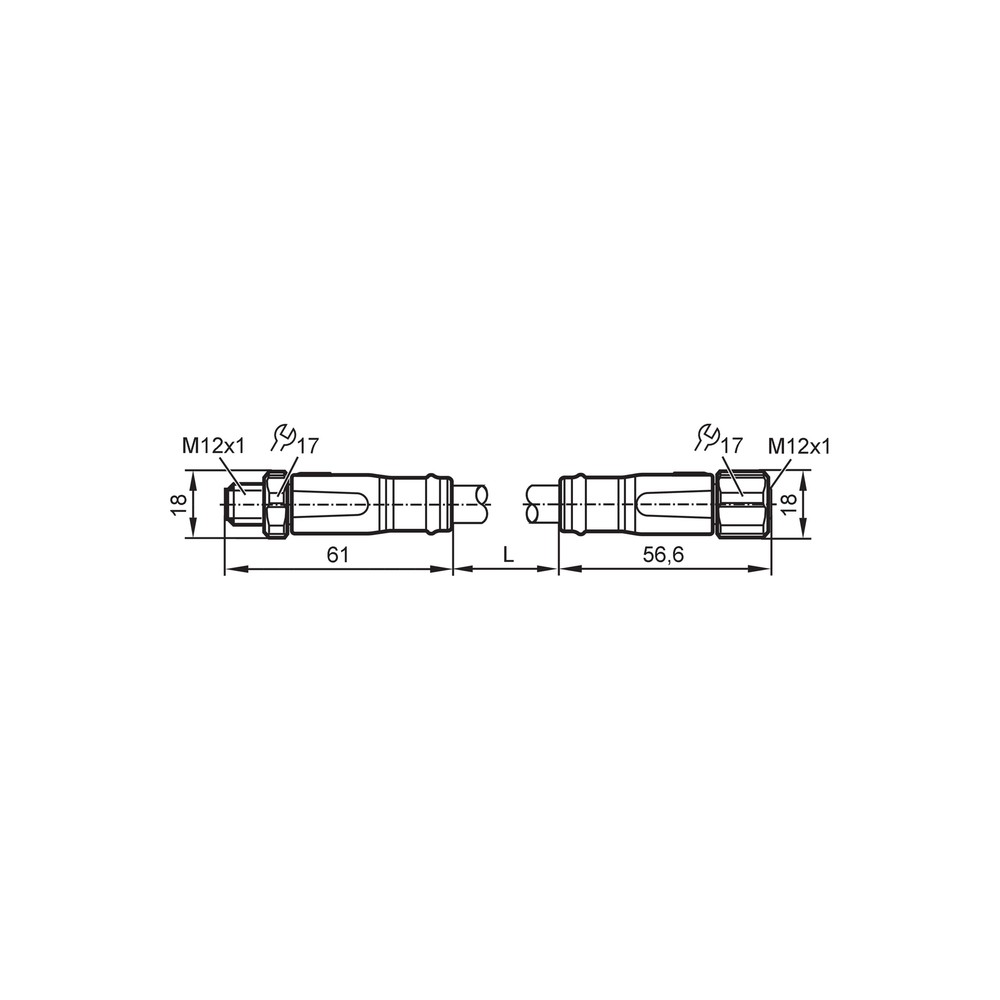

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ao equipamento.	Pode haver diferença de codificação, geometria ou configuração dos contatos entre o cabo e a tomada do equipamento.	Confira a identificação M12 codificação L, a geometria reta e a quantidade de contatos nos dois lados; valide também a documentação do equipamento.
O equipamento não recebe alimentação após a conexão.	Possível incompatibilidade de pinagem ou falha na alimentação do circuito; a ficha do cabo não especifica a pinagem do equipamento conectado.	Com a instalação desenergizada, compare a pinagem do equipamento com o esquema oficial correspondente e verifique a continuidade do cabo com instrumento adequado.
A conexão apresenta ingresso de contaminantes ou não mantém a proteção esperada.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para a classificação IP.	Inspecione o estado da vedação e do conector, confirme o acoplamento e compare as condições reais de instalação com as instruções do fabricante.
O revestimento apresenta dano após instalação fixa ou em movimento.	Curvatura abaixo do mínimo indicado, torção excessiva ou condições de movimento além dos valores especificados.	Inspecione o trajeto e meça a curvatura; compare o movimento com raio mínimo de 10 x diâmetro, torção de ±180 °/m e limites de velocidade e aceleração indicados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVCA29 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVCA29 e para quem ele serve?

É um cabo de energia de 5 m com conector M12 reto codificado L e 5 contatos. Destina-se a conexões industriais cuja interface e requisitos elétricos correspondam aos dados do produto.

O que vem com o EVCA29?

A ficha indica 1 peça por embalagem e não relaciona acessórios inclusos. O cabo possui conexão M12 reta codificada L.

O EVCA29 serve em qualquer conexão M12?

Não é possível afirmar compatibilidade com qualquer M12: a configuração informada é reta, codificação L e 5 contatos. Confirme a codificação, a geometria e a pinagem da conexão do equipamento.

Posso usar este cabo em uma aplicação que exige mais de 16 A ou mais de 63 V DC?

A ficha especifica capacidade de carga de 16 A e tensão de operação de 63 V DC. Não use esses valores como autorização para requisitos superiores; consulte o fabricante para outra configuração.

O cabo encaixa, mas o equipamento não liga. O que devo verificar?

Verifique primeiro a pinagem e a alimentação do circuito, pois a ficha do cabo não fornece o esquema de ligação do equipamento. Confirme também que a interface é M12 codificada L.

A conexão está montada, mas há sinais de ingresso de líquido. O cabo está com defeito?

Não necessariamente; montagem incompleta ou vedação danificada também pode comprometer a proteção. Inspecione o acoplamento e a vedação e confira as condições de instalação indicadas pelo fabricante.

É melhor comprar o EVCA29 ou procurar um cabo de outra versão?

Escolha o EVCA29 se 5 m, M12 reto codificado L, 5 contatos e os limites de 63 V DC e 16 A atenderem ao projeto. Se algum desses requisitos diferir, procure uma configuração correspondente e valide a pinagem.

Este cabo vem com outros acessórios ou preciso comprar peças avulsas?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Confirme separadamente se o equipamento exige componentes adicionais para a conexão.

Que cuidados devo ter ao instalar o cabo?

Alinhe as conexões sem forçar e respeite o torque de aperto de 0,6…1,2 Nm indicado. Evite curvatura inferior a 10 vezes o diâmetro do cabo.

O EVCA29 é adequado para máquinas-ferramenta com refrigerantes e lubrificantes?

Essa aplicação é indicada na ficha do produto. A montagem e as condições ambientais devem atender aos requisitos de proteção aplicáveis.

GLOSSÁRIO TÉCNICO

Codificação L

Identificação da configuração da conexão M12, usada para distinguir a interface do cabo e orientar a verificação de compatibilidade. (Ref.: conexão M12 codificação L)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes externos, dependente da montagem correta. (Ref.: IP 65, IP 67, IP 69K)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo PUR)

Raio de curvatura mínimo

Menor raio de flexão indicado para evitar curvatura abaixo do limite especificado. (Ref.: mín. 10 x diâmetro do cabo)

Contatos banhados a ouro

Acabamento especificado para os contatos elétricos do conector. (Ref.: 5 contatos dourados)
