Cabo de Conexão Fêmea IFM EVCA16 5m

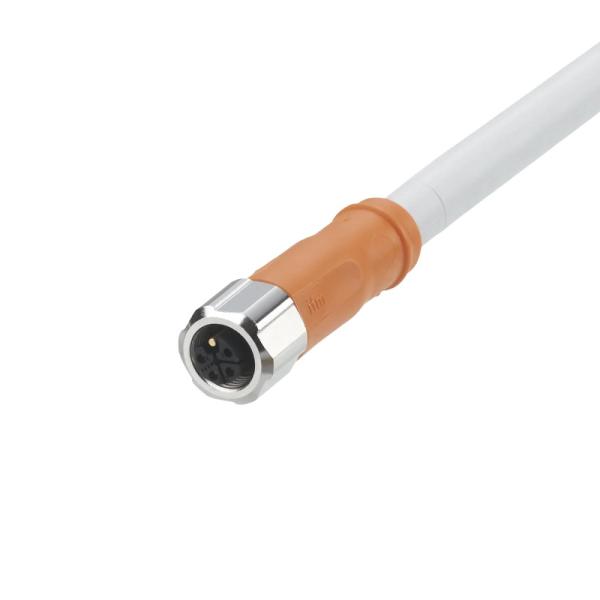

Pré-visualizar: EVCA16 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PUR Codificação L

EVCA16 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PUR Codificação L

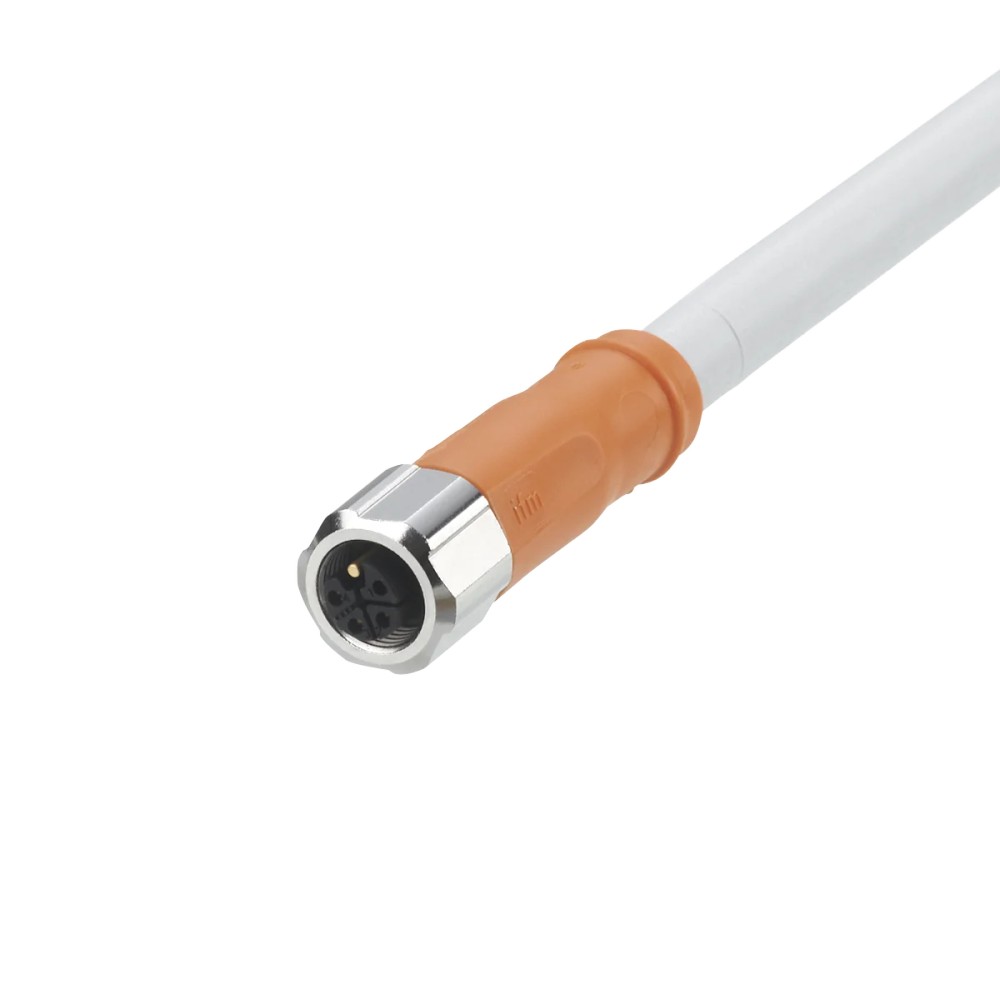

Imagem meramente ilustrativa

R$ 737,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCA16
EAN: 4021179337106
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVCA16 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 5m PUR Codificação L"

Destaques do Produto

Comprimento

5 m

Conexão

Fêmea M12

Codificação

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea IFM EVCA16, M12 Codificação L, 5m, PUR

O EVCA16 é um cabo de energia de alta performance com conector fêmea M12 de codificação L, projetado para aplicações industriais severas. Com 5 metros de comprimento, oferece excelente resistência química e mecânica graças ao revestimento em PUR. Suporta 16A de corrente e possui proteção IP69K, sendo ideal para máquinas-ferramenta e ambientes com fluidos.

PRINCIPAIS ESPECIFICAÇÕES

Código	EVCA16
Marca	IFM
Comprimento	5 m
Conector	M12 Fêmea
Codificação	L
Corrente	16 A
Material	PUR
Proteção	IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial que utilizam conexão de energia M12 codificação L
Ambientes fabris com exposição a óleos, lubrificantes e refrigerantes
Aplicações de máquinas-ferramenta que exigem alta durabilidade mecânica

⚠ Considere outro se precisa de:

Conexões M12 com codificação A, B, D ou S (risco de curto-circuito ou encaixe incorreto)
Locais com vibração constante sem suporte de cabo adequado
Ambientes com temperaturas abaixo de -25 °C ou acima de 90 °C

APLICAÇÕES E USO

Automação industrial com alta demanda de energia
Máquinas-ferramenta (CNC e tornos) com presença de lubrificantes
Ambientes de lavagem industrial devido ao grau IP69K

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea IFM EVCA16, M12 Codificação L, 5m, PUR, verifique estes pontos:

Escolha o EVCA16 quando

Sua aplicação exige conexão M12 de energia com alta corrente (16A) e ambiente agressivo com óleos.

Busque outra opção quando

Seu sistema utiliza conexão de sinais (sensores padrão) que operam com codificação A ou se o espaço físico é incompatível com o diâmetro do cabo (10,1 mm).

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	63 DC [V]	Limite máximo de operação
Capacidade de carga	16 A	Limite térmico para corrente contínua

Condições ambientais
Grau de proteção	IP65, IP67, IP69K	Resistência contra penetração
Temperatura ambiente	-25...90 °C	Faixa operacional térmica

Dados mecânicos
Material do cabo	PUR	Revestimento externo
Raio de flexão	mín. 10 x diâmetro do cabo	Flexibilidade em uso
Esforço de torção	± 180 °/m	Limitação mecânica

COMPATIBILIDADE

Comunicação

• N/A - Cabo de Energia

Conexões

Elétrica 5 polos, 2,5 mm²

Processo M12 Fêmea Codificação L

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Automação com codificação L	✓	Projetado especificamente para este padrão de energia.
Ambientes com óleo/refrigerante	✓	Revestimento em PUR é resistente a estes fluidos.
Sinais padrão (Codificação A)	✗	Incompatibilidade mecânica com o padrão L.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea IFM EVCA16, M12 Codificação L, 5m, PUR

Certifique-se de que a energia esteja desligada.
Alinhe o guia do conector fêmea com o pino do dispositivo.
Insira o conector até o final.
Gire a porca de bloqueio manualmente.
Aplique torque final de 0,6 a 1,2 Nm com ferramenta adequada.
Verifique se a vedação de FKM está bem assentada.

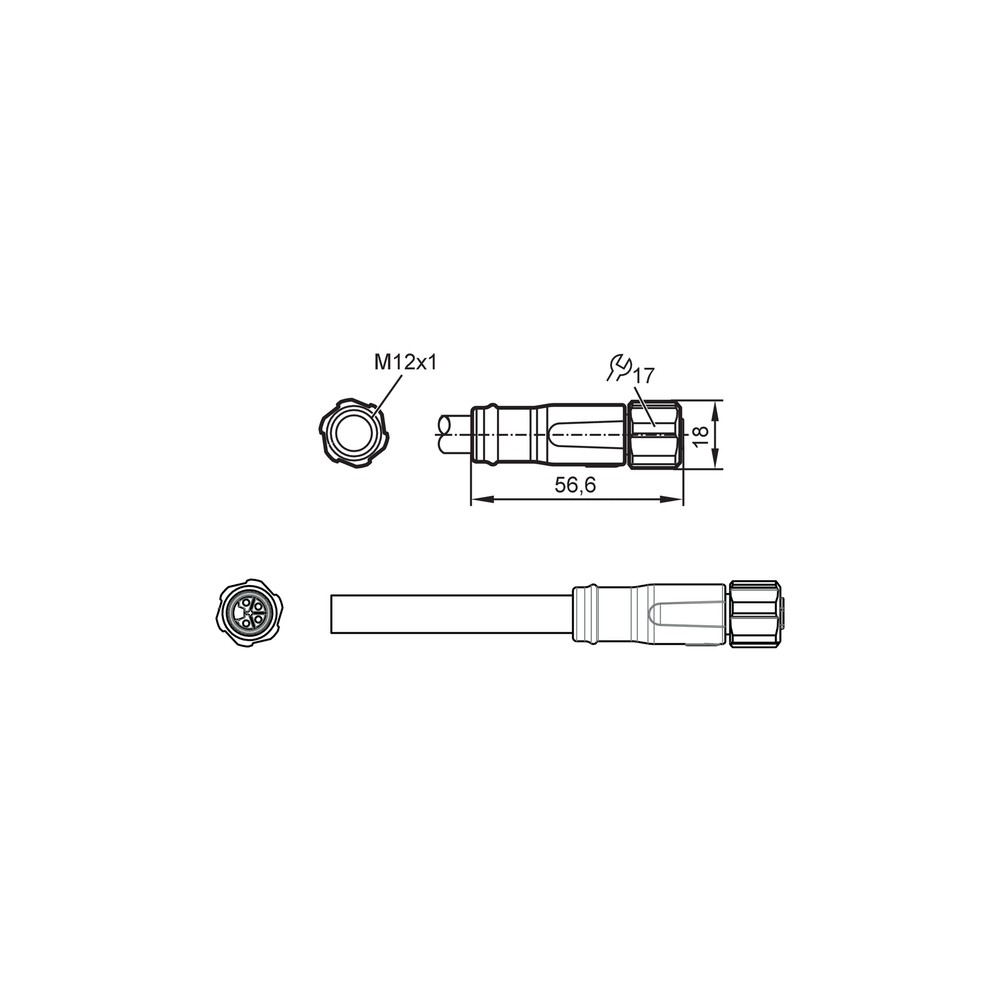

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conector com rachaduras ou falha na vedação	Torque excessivo	Verificar torque aplicado (máx 1,2 Nm)
Quebra interna dos condutores	Flexão repetitiva extrema	Testar continuidade nos pinos
Conector não encaixa	Incompatibilidade de codificação	Confirmar se o dispositivo é codificação L
Falha de comunicação ou queda de tensão	Contaminação dos pinos	Inspecionar contatos banhados a ouro

DOCUMENTAÇÃO TÉCNICA

Datasheet EVCA16 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVCA16?

O cabo EVCA16 é um cabo de energia industrial com conector fêmea M12, codificação L, projetado para aplicações que exigem alta corrente, como máquinas-ferramenta.

Para que serve este cabo de conexão?

Ele é indicado para conexão de energia em automação industrial, suportando ambientes com exposição a fluidos de refrigeração e lubrificantes.

Posso utilizar este cabo em qualquer conector M12?

Este produto não é compatível com dispositivos de codificação A, B ou D, sendo exclusivo para interfaces com codificação L.

Este cabo serve para redes Profibus ou outros sinais de dados?

Não, este cabo é projetado para transmissão de energia (codificação L) e não deve ser utilizado em sinais de barramento de campo que requerem codificação diferente.

Como identificar problemas na conexão?

Sintomas comuns incluem falha na transmissão de energia ou falha de isolação, causadas por torque de aperto inadequado ou danos mecânicos ao cabo.

O que verificar se o cabo apresentar falha intermitente?

Verifique se o torque de aperto (0,6 a 1,2 Nm) foi respeitado e se não há sinais de torção excessiva ou ruptura na capa PUR.

Devo comprar este cabo ou uma extensão de campo?

O EVCA16 é uma solução de peça única com 5 metros, ideal para instalações fixas que exigem resistência a produtos químicos e óleos industriais.

Este cabo é melhor que um cabo padrão M12 de sinais?

A codificação L é um padrão de energia para M12. Se seu equipamento utiliza pinagem padrão de sinais, este cabo é incompatível.

Como instalar corretamente o conector M12?

A instalação deve ser feita manualmente alinhando os pinos e rosqueando até sentir a vedação, respeitando o torque de 0,6 a 1,2 Nm.

Qual a origem e garantia do produto?

O produto é fabricado pela IFM. A garantia segue as normas do fabricante para componentes industriais de automação.

GLOSSÁRIO TÉCNICO

Codificação L

Padrão de pinagem M12 específico para distribuição de energia DC (Ref.: 63V DC)

PUR

Poliuretano, material da capa com alta resistência mecânica e química (Ref.: Resistência a óleos)

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9)

Torque de aperto

Força aplicada no bloqueio para garantir vedação e contato elétrico seguro (Ref.: 0,6...1,2 Nm)

Esforço de torção

Capacidade do cabo de suportar movimentos de rotação sem romper a integridade (Ref.: ± 180 °/m)
