Cabo de Conexão Fêmea IFM EVCA15 2m

Pré-visualizar: EVCA15 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 2m PUR IP69K

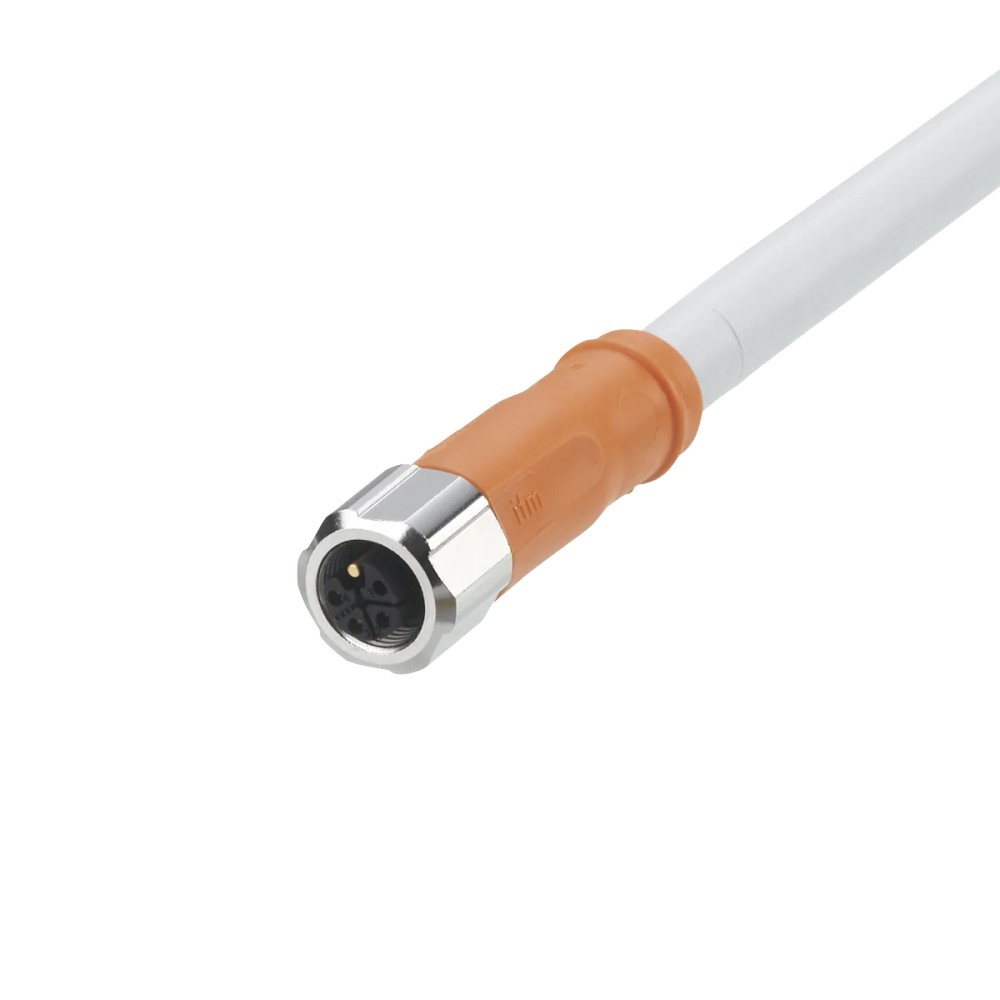

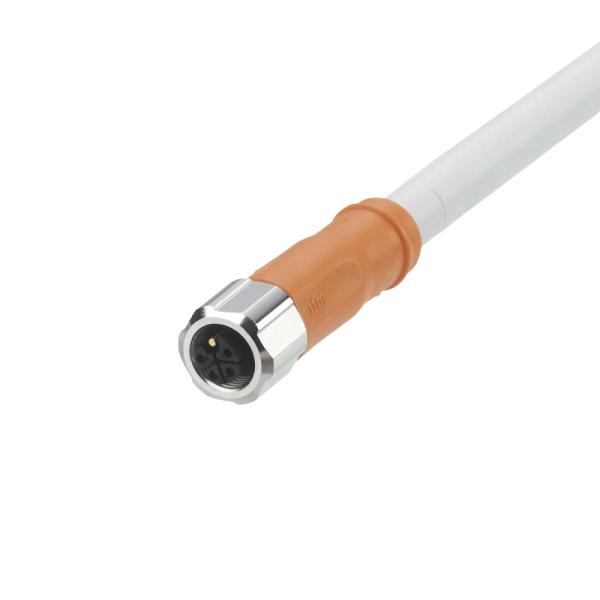

EVCA15 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 2m PUR IP69K

Imagem meramente ilustrativa

R$ 512,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCA15
EAN: 4021179337090
NCM do produto: 85444200

Destaques do Produto Conexão Soquete fêmea...mais

Fechar menu

Saiba mais sobre: "EVCA15 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 2m PUR IP69K"

Destaques do Produto

Conexão

Soquete fêmea M12 reto, codificação L, 5 contatos

Comprimento

2 m

Uso elétrico

Cabo de energia; capacidade de carga total de 16 A e tensão de operação de 63 V DC

Ambiente

Proteção IP65, IP67 e IP69K

Revestimento

PUR, sem halogênio

Requisitos especiais

Sem silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea IFM EVCA15, 2 m, PUR, codificação L, IP65/IP67/IP69K

O IFM EVCA15 é um cabo de conexão com conector fêmea, destinado à alimentação de energia de módulos de campo. Possui cabo PUR de 2 m e conexão M12 reta de 5 contatos com codificação L. É especificado com proteção IP65, IP67 e IP69K, além de contatos banhados a ouro e construção sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVCA15
Tipo	Cabo de conexão com conector fêmea; cabo de energia, codificação L
Comprimento do cabo	2 m
Material do cabo	PUR
Conexão elétrica	1 × M12, reto, codificação L, 5 contatos
Grau de proteção	IP65, IP67, IP69K
Capacidade de carga total	16 A
Tensão de operação	63 V DC
Seção e composição dos condutores	5 × 2,5 mm²; 141 × Ø 0,15 mm
Peso	424,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação de módulos de campo cuja interface elétrica aceite conexão M12 com codificação L, 5 contatos, e cujos requisitos estejam dentro dos limites elétricos especificados.
Aplicações industriais e de automação; a ficha também cita máquinas-ferramenta e uso com refrigerantes e lubrificantes.
Instalações que exijam cabo de 2 m com revestimento PUR e as classes de proteção IP65, IP67 ou IP69K, observadas as condições de montagem e vedação.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir outra codificação, outro número de contatos, conexão angular ou comprimento diferente; confirmar a interface do equipamento antes da compra.
Não usar em condições que excedam a tensão de operação de 63 V DC ou a capacidade de carga total de 16 A especificadas.
Não aplicar em movimento ou instalação com raio de flexão inferior ao mínimo indicado pelo fabricante: 10 vezes o diâmetro do cabo em aplicação flexível.

APLICAÇÕES E USO

Comprovada na ficha: alimentação de energia para módulos de campo, desde que a conexão e os parâmetros elétricos correspondam aos requisitos do equipamento.
Comprovada na ficha: uso em aplicações industriais e de automação, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes; observar a montagem e o acoplamento necessários para manter a proteção declarada.
Possibilidade condicionada: instalação em equipamento móvel ou com flexão, desde que sejam respeitados o raio mínimo de 10 vezes o diâmetro do cabo e os limites de curvatura, torção, velocidade e aceleração informados pelo fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea IFM EVCA15, 2 m, PUR, codificação L, IP65/IP67/IP69K, verifique estes pontos:

Escolha o EVCA15 quando

A aplicação exigir cabo de energia de 2 m, soquete M12 reto com codificação L e 5 contatos, e os requisitos elétricos forem compatíveis com 63 V DC e capacidade de carga total de 16 A.

Verifique o ambiente de instalação

As classes IP65, IP67 e IP69K constam na ficha do produto. A vedação efetiva depende da montagem correta e da interface correspondente; confirme as condições específicas no datasheet.

Procure outra configuração quando

O equipamento exigir outro tipo de conexão, codificação, quantidade de contatos, comprimento ou parâmetros elétricos. A ficha não identifica modelos alternativos; compare os requisitos com o fabricante antes de substituir.

Considere as condições de movimento

Para aplicação flexível, respeite o raio mínimo de flexão informado de 10 vezes o diâmetro do cabo e confira os limites de ciclos, torção e velocidade descritos nas especificações.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVCA15	Código do produto informado pelo fabricante.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Modelo funcional	Cabo de energia, codificação L	Uso e codificação declarados na ficha.
Aplicação	Alimentação de energia para módulos de campo	Aplicação indicada no conjunto de dados do produto.
Aplicações mencionadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação indicados na ficha.

Dados elétricos
Tensão de operação	63 V DC	Valor especificado pelo fabricante.
Capacidade de carga total	16 A	Capacidade total indicada na ficha; não interpretar como corrente por contato.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.

Conexões elétricas

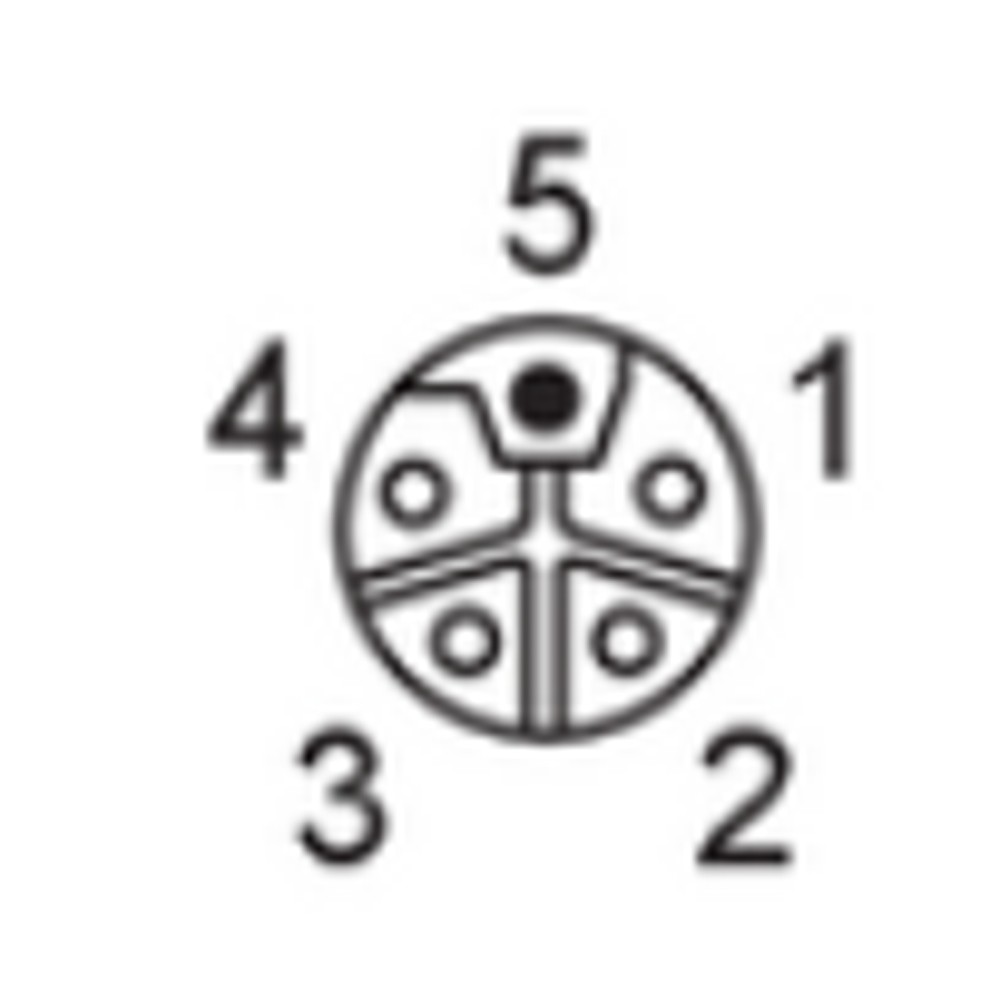

Soquete	1 × M12, reto; codificação L; 5 contatos	Configuração física da conexão elétrica.
Material dos contatos	Dourado; contatos banhados a ouro	Acabamento dos contatos indicado na ficha.
Corpo do conector	TPU, laranja	Material e cor declarados para o corpo.
Bloqueio	Latão, niquelado	Material do mecanismo de bloqueio.
Material da vedação	FKM	Material declarado para a vedação.
Torque máximo de aperto	0,6...1,2 Nm	Faixa indicada pelo fabricante para a conexão.

Cabo e condutores
Comprimento	2 m	Comprimento do cabo fornecido.
Material do cabo	PUR	Material do revestimento do cabo.
Cor do cabo	Cinza	Cor informada na especificação da conexão.
Diâmetro do cabo	10,1 mm	Diâmetro externo especificado.
Condutores	5 × 2,5 mm²; 141 × Ø 0,15 mm	Construção dos condutores conforme ficha.
Sem halogênio	Sim	Característica declarada pelo fabricante.
Sem silicone	Sim	Característica declarada pelo fabricante.

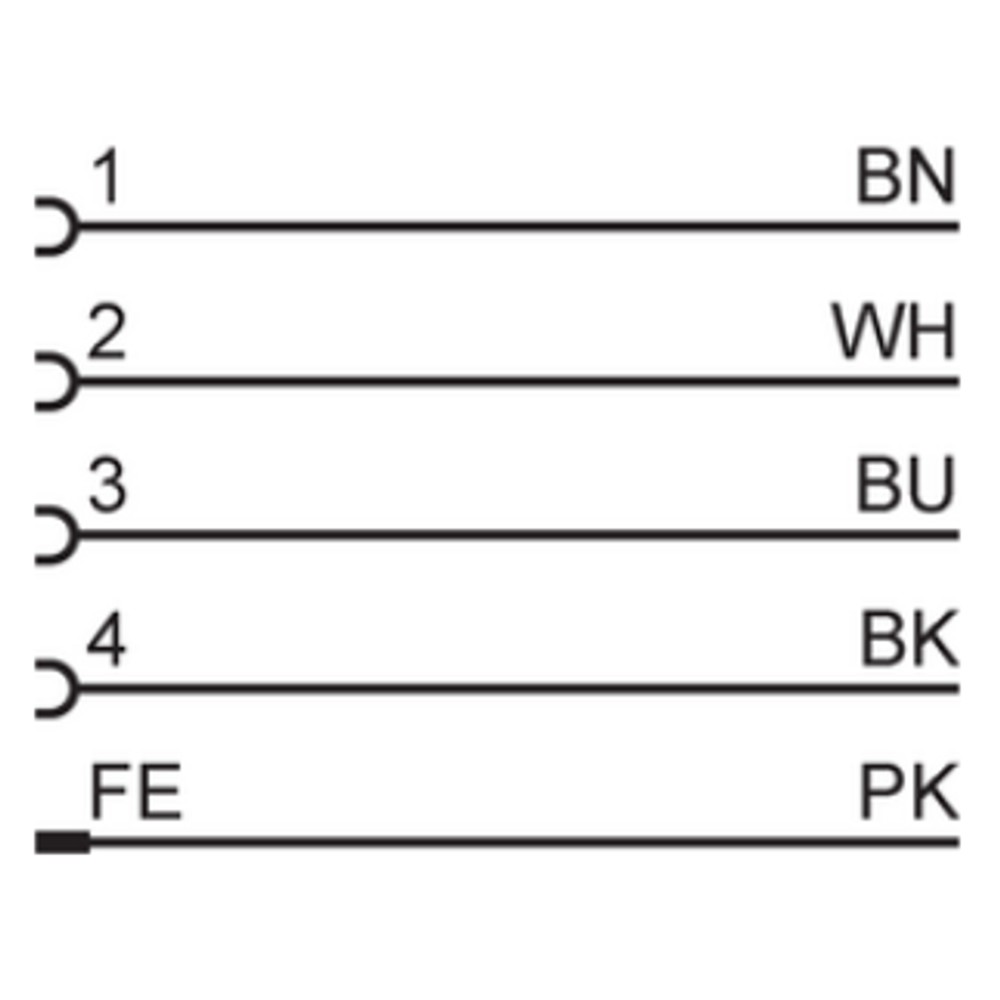

Cores dos fios	BK = preto; BN = marrom; BU = azul; PK = rosa; WH = branco	Identificação de cores informada na ficha; confirmar a atribuição elétrica no datasheet antes da ligação.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP69K	Classes declaradas; a proteção depende da instalação correta e do acoplamento apropriado.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Aviso de temperatura ambiente cULus	Até 80 °C	Limite adicional indicado para cULus na ficha.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação declarada para armazenamento.

Tolerâncias para dobras e deslocamentos
Raio mínimo de flexão	10 × diâmetro do cabo em aplicação flexível	Raio mínimo informado para uso flexível; considerar o diâmetro especificado do cabo.
Ciclos de curvatura	> 5 milhões	Valor declarado pelo fabricante para tolerância à curvatura.
Esforço de torção	±180°/m	Limite de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s	Condição indicada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos e materiais
Material do invólucro	TPU	Material declarado para o invólucro do conector.
Material da porca	Latão, niquelado	Material informado para a porca/bloqueio.
Peso	424,5 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Característica especial	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o produto.

COMPATIBILIDADE

Comunicação

• Não é especificado protocolo de comunicação. O produto é identificado como cabo de energia, não como cabo de comunicação.

Conexões

Elétrica Soquete fêmea M12 reto, codificação L, 5 contatos dourados; cabo de 2 m em PUR, com 5 × 2,5 mm². Tensão de operação indicada: 63 V DC; capacidade de carga total: 16 A. Compatibilidade elétrica depende da interface e dos requisitos do equipamento conectado.

Processo Não possui conexão de processo indicada; trata-se de uma conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de módulo de campo com entrada M12 codificada L, 5 contatos, e requisitos dentro dos limites elétricos informados	✓	A aplicação indicada é alimentação de módulos de campo; a ficha especifica soquete M12 reto, codificação L, 5 contatos, 63 V DC e 16 A de capacidade de carga total.
Conexão a equipamento que exija outra codificação M12, número de contatos ou geometria de conector	✗	A conexão especificada é M12 reta, codificação L, com 5 contatos; outras configurações não são declaradas para este modelo.
Aplicação que exceda 63 V DC ou 16 A de capacidade de carga total	✗	Esses são os limites elétricos indicados na ficha do produto.
Aplicação industrial em máquina-ferramenta com exposição a refrigerantes ou lubrificantes	✓	A ficha cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes; a instalação ainda deve respeitar as condições de montagem e proteção especificadas.
Aplicação que exija protocolo de comunicação específico	✗	A ficha classifica o EVCA15 como cabo de energia e não declara protocolo de comunicação.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea IFM EVCA15, 2 m, PUR, codificação L, IP65/IP67/IP69K

Confirme que a interface do equipamento é compatível com conector fêmea M12 reto, codificação L e 5 contatos.
Verifique os requisitos elétricos do circuito e assegure que não excedam 63 V DC e 16 A de capacidade de carga total.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe o conector com a interface correspondente sem forçar os contatos e aperte dentro da faixa de torque indicada pelo fabricante.
Posicione o cabo sem exceder o raio mínimo de flexão especificado para aplicação flexível e respeite os limites de movimento, torção e velocidade aplicáveis.
Após a montagem, confira o acoplamento e a vedação; valide a atribuição dos fios no datasheet antes de energizar.

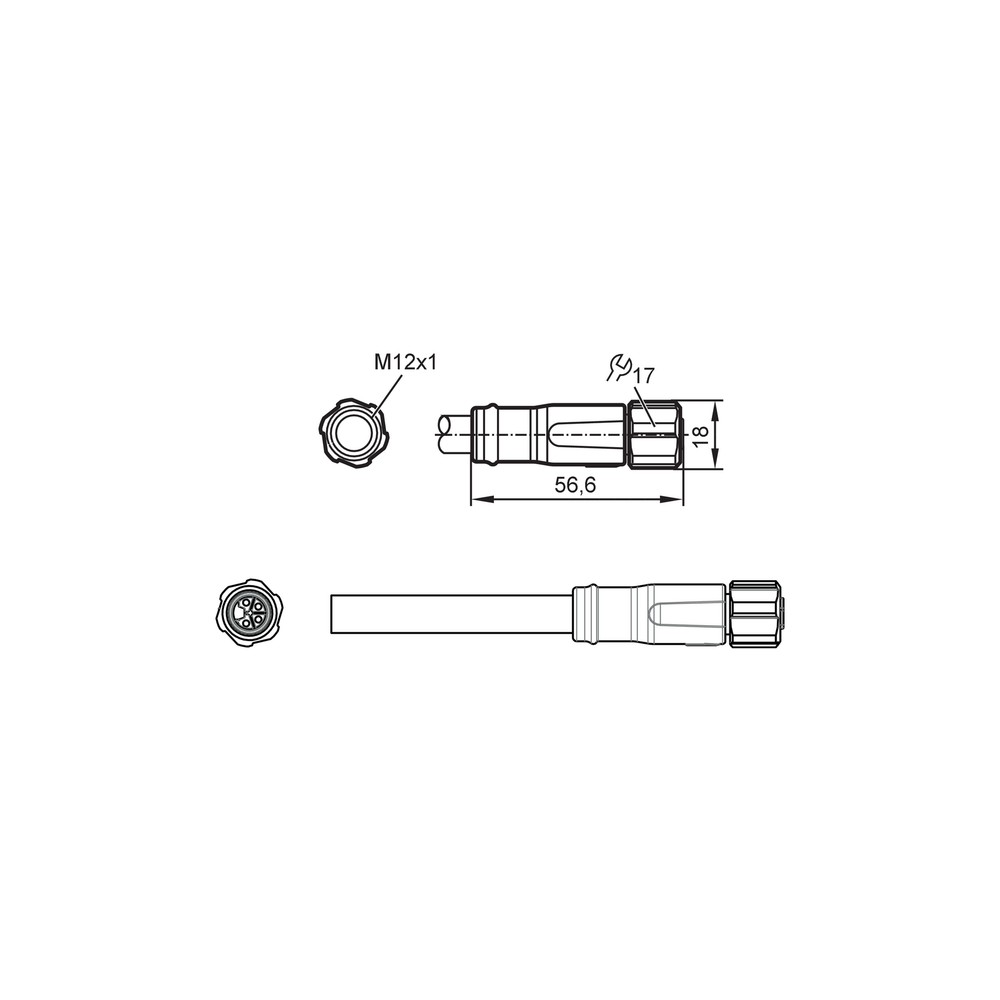

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo conectado não recebe alimentação.	Conector incompatível, acoplamento incompleto, circuito sem alimentação ou requisitos elétricos fora das especificações do cabo.	Confirme codificação L e 5 contatos na interface, verifique o acoplamento e meça a tensão do circuito; compare com o limite de 63 V DC e a capacidade total de 16 A.
A alimentação é intermitente durante a operação.	Conexão frouxa, contatos desalinhados ou esforço mecânico sobre o cabo.	Desenergize o circuito, inspecione o conector e o bloqueio, confira o aperto dentro da faixa de 0,6...1,2 Nm e verifique o encaminhamento do cabo.
Há dano ou deformação visível no cabo após movimento repetitivo.	Raio de flexão, torção, velocidade ou aceleração fora dos limites declarados.	Compare a instalação com o raio mínimo de 10 vezes o diâmetro do cabo e com os limites de torção, ciclos e movimento da ficha.
A proteção contra ingresso não corresponde à expectativa da instalação.	Acoplamento ou montagem inadequados, vedação danificada ou condições de uso diferentes das previstas.	Inspecione a vedação e a interface, confirme a montagem e consulte o datasheet para as condições de aplicação associadas às classes IP declaradas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do IFM EVCA15 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVCA15 e para que serve?

É um cabo de conexão com conector fêmea, classificado como cabo de energia. A aplicação indicada é alimentar módulos de campo.

Que tipo de conector e cabo acompanham o EVCA15?

A ficha especifica um soquete M12 reto, codificação L e 5 contatos, ligado a um cabo PUR de 2 m. O produto é fornecido como uma peça por embalagem.

Posso conectar o EVCA15 a uma entrada M12 com outra codificação ou quantidade de contatos?

A ficha especifica somente conexão M12 reta, codificação L e 5 contatos. Confirme a configuração da entrada do equipamento; não há compatibilidade declarada com outras configurações.

O EVCA15 serve para transmitir dados por um protocolo específico?

A ficha descreve o EVCA15 como cabo de energia e não informa protocolo de comunicação. Não o selecione como cabo de comunicação sem confirmação do fabricante.

Este cabo serve para aplicações que exigem tensão superior a 63 V DC ou corrente acima de 16 A?

Não, esses valores excedem os limites especificados para o produto. Selecione um cabo cujos parâmetros elétricos atendam aos requisitos da aplicação.

Posso usar o EVCA15 em equipamento que exige conector angular?

A conexão especificada é M12 reta. Para uma interface que exija conector angular, procure uma configuração cuja geometria esteja explicitamente indicada como compatível.

O que verificar se o módulo não recebe energia após a instalação?

Confirme a alimentação do circuito, o acoplamento e a correspondência da codificação L e dos 5 contatos. Verifique também os parâmetros elétricos do circuito em relação aos limites da ficha.

O que pode causar falha intermitente quando o cabo se movimenta?

Conexão frouxa ou esforço mecânico fora dos limites de flexão, torção e movimento podem causar falhas. Inspecione o acoplamento e o encaminhamento do cabo antes de substituir o produto.

Devo comprar o cabo avulso ou procurar um kit?

A ficha informa uma peça por embalagem e não relaciona acessórios ou kit. Se a instalação exigir outros componentes, confirme separadamente os itens necessários e a compatibilidade de cada um.

Quais cuidados devo ter ao instalar e apertar o conector?

Desenergize o circuito, alinhe a conexão sem forçar e respeite o torque máximo especificado de 0,6...1,2 Nm. Consulte o datasheet para confirmar a atribuição dos fios antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação L

Identificação da configuração do conector M12; deve corresponder à codificação da interface do equipamento. (Ref.: conexão elétrica — soquete)

Grau de proteção IP

Classificação declarada para proteção contra ingresso, dependente também do acoplamento e da montagem. (Ref.: grau de proteção)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo)

Raio mínimo de flexão

Limite mínimo de curvatura indicado para aplicação flexível, expresso em relação ao diâmetro do cabo. (Ref.: tolerâncias para dobras e deslocamentos — raio de flexão)

Capacidade de carga total

Valor de capacidade elétrica total indicado pelo fabricante para o cabo; não representa uma corrente por contato. (Ref.: capacidade de carga total)
