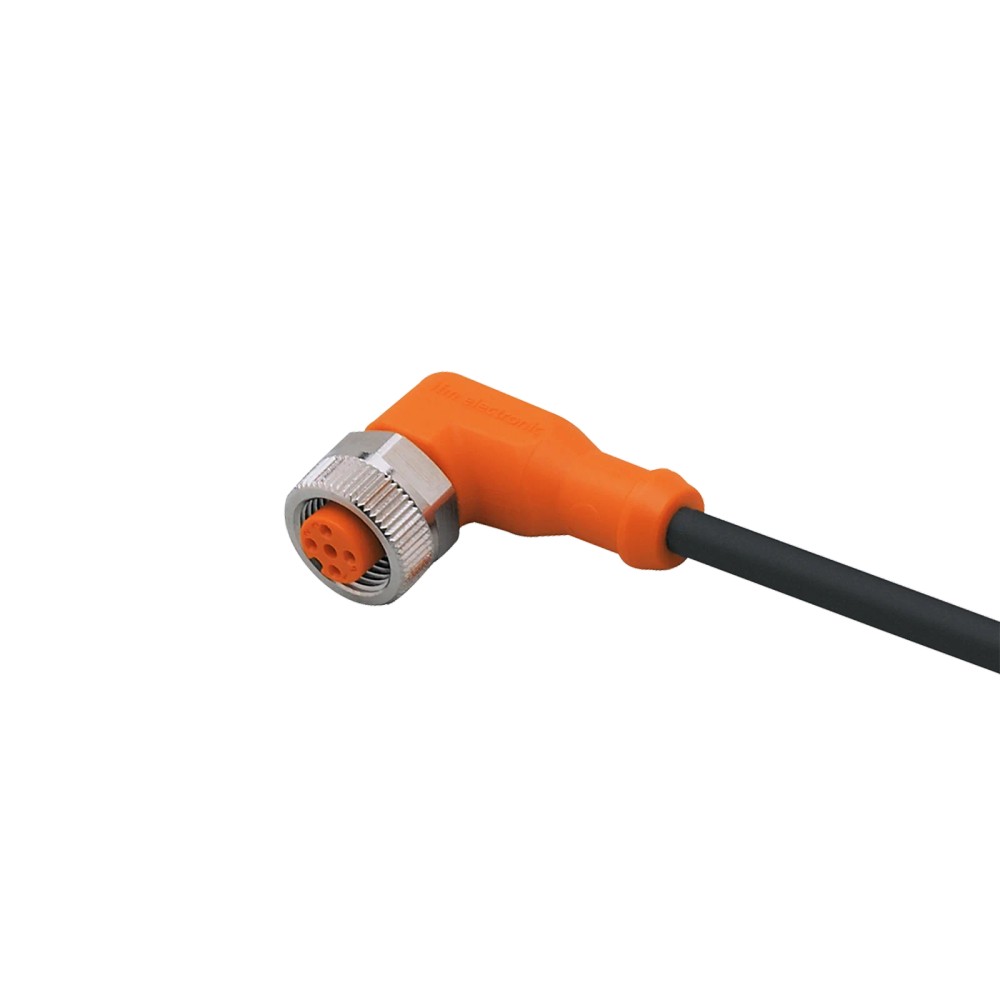

EVCA10 IFM - Cabo Conector Fêmea M12 Automação Industrial 30m PUR Blindado 5 Polos

Imagem meramente ilustrativa

R$ 969,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCA10
EAN: 4021179333924
NCM do produto: 85444200

Destaques do Produto Comprimento 30 m...mais

Fechar menu

Saiba mais sobre: "EVCA10 IFM - Cabo Conector Fêmea M12 Automação Industrial 30m PUR Blindado 5 Polos"

Destaques do Produto

Comprimento

30 m

Conector

Fêmea M12 angular, 5 polos, codificação A

Tensão de operação

< 30 V AC

Proteção

IP 65, IP 67, IP 68 e IP 69K

Cabo

PUR blindado, 5 x 0,25 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVCA10 — cabo de conexão fêmea M12 angular, 5 polos, blindado, 30 m, PUR

O IFM EVCA10 é um cabo de conexão com conector fêmea M12 angular e 5 polos, destinado à conexão de componentes em sistemas de automação industrial. Possui 30 m de comprimento, revestimento em PUR e blindagem. A ficha informa tensão de operação inferior a 30 V AC e graus de proteção IP 65, IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVCA10
Conector	Fêmea M12 angular, codificação A, 5 polos
Comprimento do cabo	30 m
Material do cabo	PUR, preto, blindado e sem halogênio
Tensão de operação	< 30 V AC
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Seção transversal	5 x 0,25 mm²
Diâmetro do cabo	4,9 mm
Temperatura ambiente	-25...90 °C
Capacidade de carga total	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface M12 fêmea angular, codificação A e 5 polos, respeitando os limites elétricos e ambientais indicados.
Aplicações industriais e de automação; o cadastro também identifica máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.
Instalações que requeiram cabo de 30 m, blindado e com revestimento PUR.

⚠ Considere outro se precisa de:

Não selecionar para tensão AC igual ou superior a 30 V, pois a ficha informa operação inferior a 30 V AC.
Não selecionar quando a conexão necessária não corresponder a M12 fêmea angular, codificação A, 5 polos.
Não exceder a capacidade de carga total de 4 A indicada na ficha.

APLICAÇÕES E USO

Aplicação comprovada no cadastro: conexões em aplicações industriais e de automação industrial.
Aplicação comprovada no cadastro: uso em máquinas-ferramenta e em contextos com refrigerantes e lubrificantes; respeite os limites ambientais e de proteção declarados.
Possibilidade inferida: ligação de um dispositivo com conexão compatível a um ponto de conexão situado a até 30 m de distância. A pinagem e a compatibilidade elétrica devem ser confirmadas para os dispositivos envolvidos.

COMO ESCOLHER

Antes de comprar o IFM EVCA10 — cabo de conexão fêmea M12 angular, 5 polos, blindado, 30 m, PUR, verifique estes pontos:

Escolha o EVCA10 quando

A aplicação exigir cabo de conexão de 30 m com conector fêmea M12 angular, codificação A e 5 polos, e os requisitos elétricos e ambientais estiverem dentro dos dados especificados.

Procure outra configuração quando

A instalação exigir outro comprimento, tipo ou gênero de conector, codificação ou número de polos. Verifique também os limites de tensão e corrente do circuito antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Marca	ifm	Marca informada nos dados do anúncio.
Modelo / SKU	EVCA10	Código do produto informado pelo anúncio.
GTIN	4021179333924	Identificador comercial informado na ficha.
Part number do anúncio	EVCA10	Código indicado na fonte primária do anúncio.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional informada na ficha.
Unidades por embalagem	1 peça	Quantidade informada no cadastro do produto.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Conexão elétrica
Conector	1 x M12, fêmea, angular, codificação A	Configuração elétrica informada para o conector.
Número de polos	5	Quantidade de contatos do conector.
Contatos	Dourados	Acabamento dos contatos indicado na ficha.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo.
Bloqueio	Latão niquelado	Material indicado para o elemento de bloqueio.
Vedação	FKM	Material indicado para a vedação.
Tensão de operação	< 30 V AC	Valor da fonte primária do anúncio.
Capacidade de carga total	4 A	Limite de carga total informado no cadastro.
Capacidade de corrente total (UL)	3 A	Valor indicado no cadastro como capacidade total UL.
Classe de proteção elétrica	III	Classificação informada na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque indicada para o aperto da conexão.

Cabo e materiais
Comprimento	30 m	Comprimento nominal informado para o cabo.
Material do cabo	PUR	Material de revestimento informado na ficha.
Blindagem	Blindado	Característica declarada para o cabo.
Cor do cabo	Preto	Cor informada no cadastro.
Diâmetro do cabo	4,9 mm	Dimensão nominal informada.
Seção transversal	5 x 0,25 mm² (32 x Ø 0,1 mm)	Construção dos condutores informada no cadastro.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

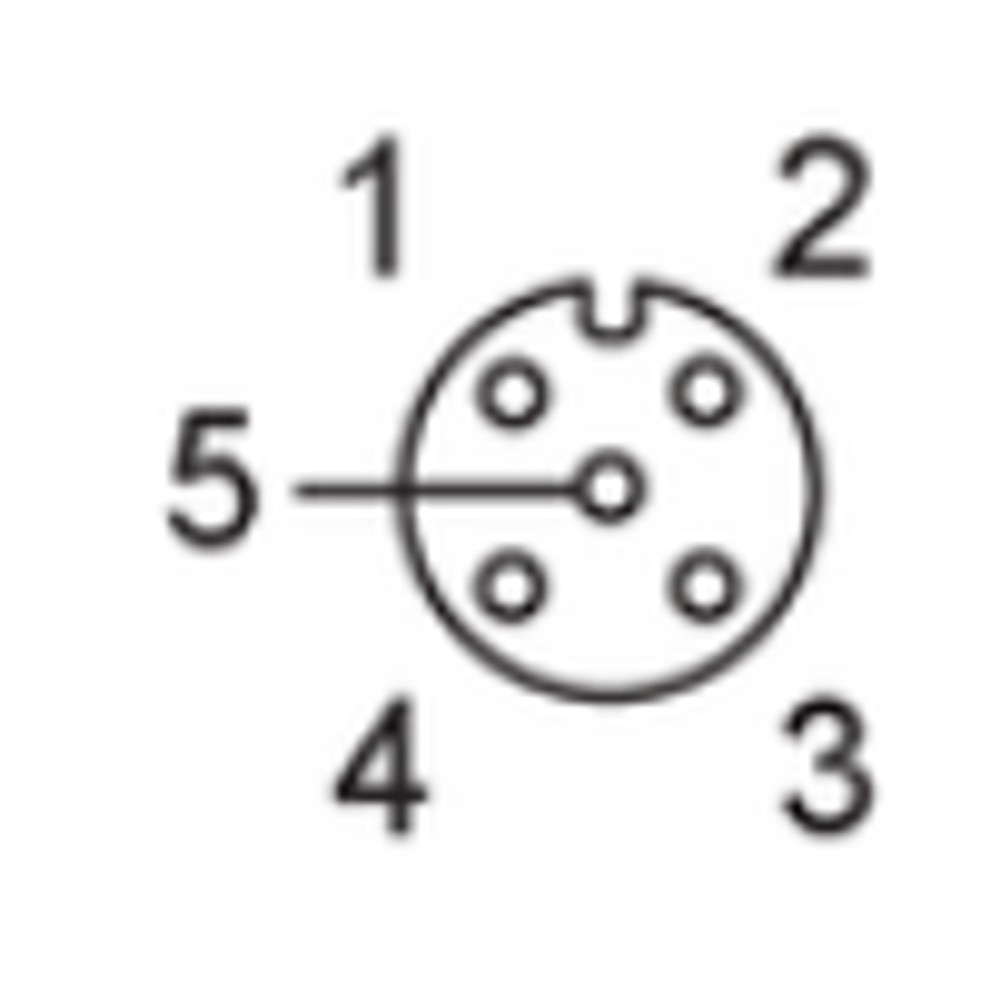

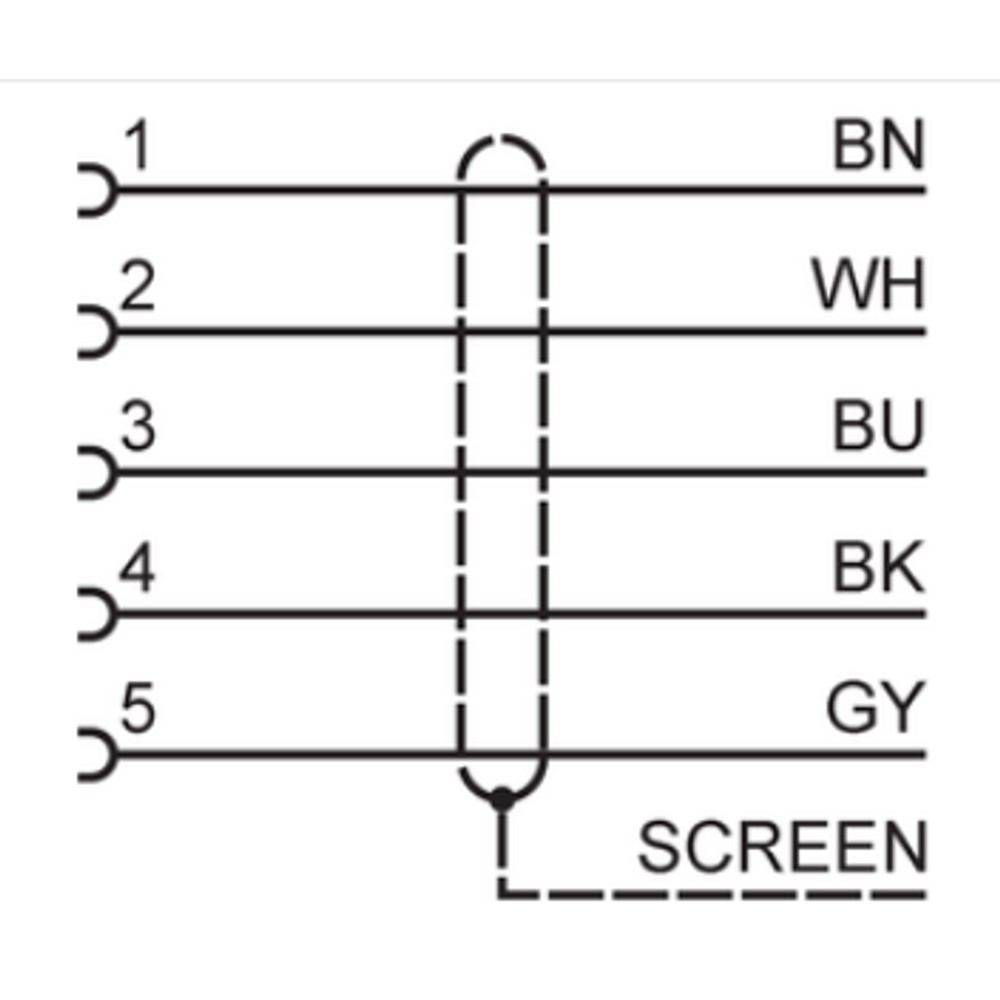

Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Código de cores informado no cadastro.
Peso	1156,8 g	Peso informado no cadastro do produto.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões registradas no cadastro; a referência da medida não é detalhada.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados na ficha; a adequação depende das condições de instalação e uso.
Temperatura ambiente	-25...90 °C	Faixa informada para a temperatura ambiente.
Temperatura ambiente em movimento	-25...90 °C	Faixa indicada no cadastro para condição móvel.
Aviso de temperatura cULus	Até 75 °C	Limite indicado na observação cULus do cadastro.
Material da vedação	FKM	Material informado para a vedação do conector.
Material do invólucro	TPU	Material informado para o invólucro.

Movimentação e instalação
Ciclos de curvatura	≥ 2.000.000	Valor indicado no cadastro para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro nominal de 4,9 mm.
Esforço de torção	± 180 °/m	Limite de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de protocolo não pode ser confirmada apenas pelo tipo de conector.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, com 5 contatos dourados. Tensão de operação informada na fonte primária: < 30 V AC. Capacidade de carga total: 4 A. Verifique a pinagem e os requisitos elétricos do dispositivo no datasheet antes de conectar.

Processo Conexão elétrica M12; não é informada conexão de processo mecânica, como rosca para fluido ou conexão pneumática.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho angularmente compatível, codificação A e 5 polos	✓	Compatibilidade mecânica possível pela correspondência de gênero, codificação e número de polos; a compatibilidade elétrica e a pinagem precisam ser verificadas no dispositivo.
Circuito com tensão AC inferior a 30 V e carga total dentro de 4 A	✓	Os valores estão dentro dos limites informados na ficha; confirme também a atribuição dos contatos.
Aplicação que exija protocolo de comunicação específico	✗	A ficha não declara protocolo nem compatibilidade de comunicação; é necessário validar o protocolo e a pinagem com o fabricante do dispositivo.
Aplicação que demande tensão AC igual ou superior a 30 V	✗	A tensão de operação indicada para este produto é inferior a 30 V AC.

INSTALAÇÃO

Como instalar o IFM EVCA10 — cabo de conexão fêmea M12 angular, 5 polos, blindado, 30 m, PUR

Confirme no datasheet e no dispositivo que a conexão necessária é M12 fêmea angular, codificação A e 5 polos.
Verifique a pinagem e os requisitos elétricos do equipamento; não deduza protocolo ou atribuição de contatos apenas pelo conector.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector, a vedação e o cabo; não instale componentes com danos visíveis.
Aperte a conexão dentro da faixa de torque indicada de 0,6...1,5 Nm.
Ao instalar em aplicação flexível, respeite o raio mínimo de curvatura informado e verifique que tensão, corrente, temperatura e condições ambientais estejam dentro dos limites da ficha.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece a ligação elétrica.	Conector não totalmente acoplado, incompatibilidade de pinagem ou problema no circuito.	Desenergize o circuito, confira o encaixe e compare a pinagem do cabo com a documentação dos dispositivos.
Há interrupções durante a movimentação do cabo.	Curvatura ou torção fora dos limites indicados, ou dano no cabo ou nos contatos.	Inspecione o percurso e o cabo; compare raio de curvatura, torção e velocidade com os limites do cadastro e verifique a continuidade com o circuito desenergizado.
A conexão apresenta umidade ou perda de vedação.	Conector mal acoplado, vedação danificada ou instalação em condição incompatível com o grau de proteção requerido.	Verifique o estado da vedação e o acoplamento do conector, além das condições de instalação; não presuma proteção sem conexão corretamente montada.
A conexão aquece ou o circuito apresenta falhas sob carga.	Carga ou tensão acima dos limites indicados, conexão inadequada ou mau contato.	Meça tensão e corrente do circuito e compare com os limites da ficha; com o circuito desenergizado, inspecione o aperto e os contatos.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVCA10 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVCA10 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 angular e 5 polos, para interligar componentes em sistemas industriais. A compatibilidade elétrica e a pinagem dependem dos dispositivos conectados.

O que acompanha o produto?

O cadastro informa uma peça por embalagem. Não há acessórios adicionais listados na ficha.

Este cabo serve para tensão AC de 30 V ou mais?

Não. A fonte primária informa tensão de operação inferior a 30 V AC.

Posso usar o EVCA10 em qualquer equipamento com conector M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Confira gênero, codificação, número de polos, pinagem e requisitos elétricos do equipamento.

O dispositivo não funciona depois de conectar o cabo; o que devo verificar?

Confira o acoplamento e a pinagem com o circuito desenergizado. Verifique também se os requisitos elétricos do dispositivo estão dentro dos limites indicados para o cabo.

A ligação falha quando o cabo se movimenta; devo trocar o cabo?

Antes de trocar, inspecione danos e confira o percurso, a curvatura, a torção e a velocidade de movimento em relação aos limites cadastrados. Verifique também a continuidade com o circuito desenergizado.

É melhor comprar este cabo ou escolher um de outro comprimento?

Escolha o EVCA10 quando o comprimento de 30 m atender à instalação e a conexão necessária for M12 fêmea angular, codificação A e 5 polos. Se o comprimento ou a configuração diferir, procure a versão correspondente.

Este modelo pode ser substituído por um cabo M12 reto ou com outra quantidade de polos?

Somente se a geometria, a codificação, os contatos e a pinagem forem compatíveis com os equipamentos. A ficha deste modelo especifica conector angular de 5 polos; valide qualquer alternativa na documentação do fabricante.

Que cuidados devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de curvatura indicado e os limites informados para movimento e torção. Confira também a temperatura e a carga elétrica da aplicação.

Qual ferramenta devo usar para apertar o conector?

A ficha informa torque de aperto de 0,6...1,5 Nm, mas não especifica uma ferramenta. Use um método de aperto que permita respeitar essa faixa e consulte o datasheet para orientações adicionais.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica do conector M12 indicado para esta conexão. (Ref.: codificação A)

Blindagem

Camada de proteção declarada para o cabo; a ficha não especifica uma norma ou desempenho de compatibilidade eletromagnética. (Ref.: cabo blindado)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de agentes conforme as condições de montagem aplicáveis. (Ref.: IP 65, IP 67, IP 68, IP 69K)

Raio de curvatura

Limite geométrico mínimo indicado para flexão do cabo em aplicação flexível. (Ref.: mín. 10 x diâmetro do cabo)

PUR
