Cabo de Ligação em Y IFM EVCA04 0,3m

Pré-visualizar: EVCA04 IFM - Cabo de Ligação em Y IFM Automação Industrial 0,3m PUR IP69K

EVCA04 IFM - Cabo de Ligação em Y IFM Automação Industrial 0,3m PUR IP69K

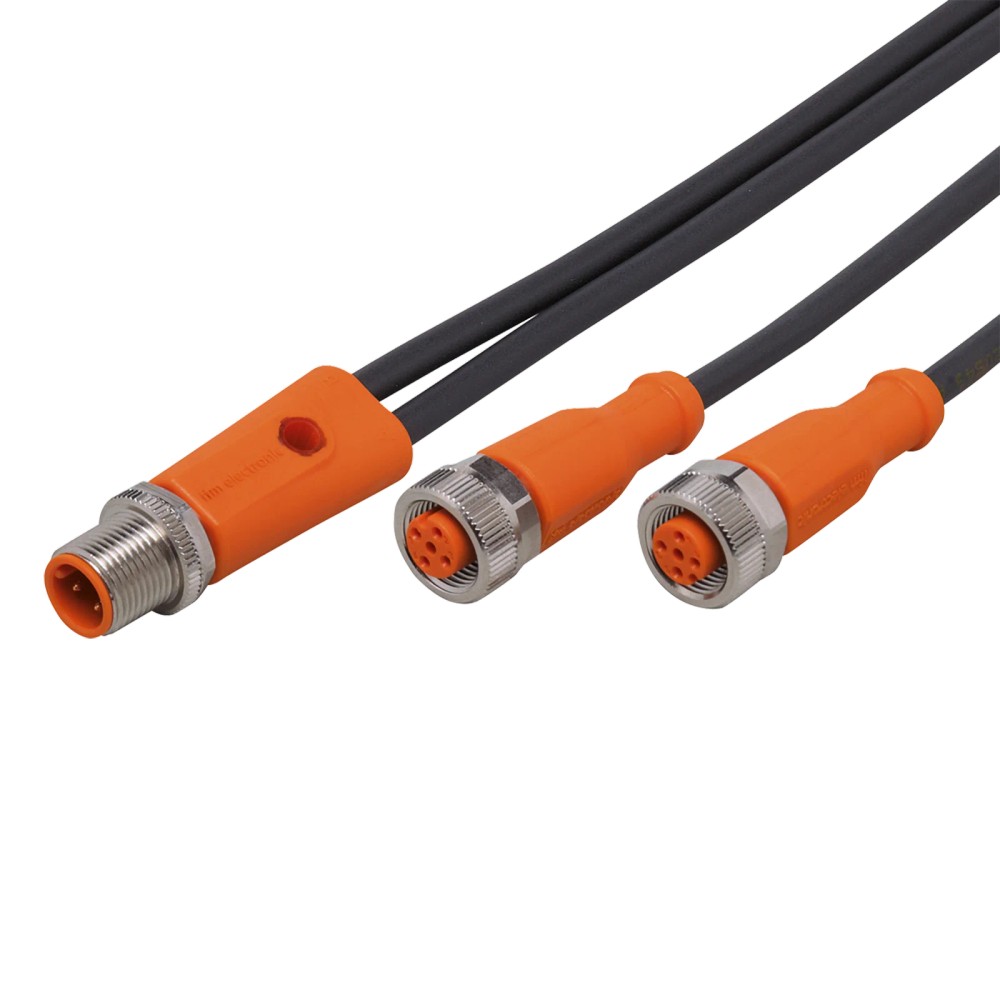

Imagem meramente ilustrativa

R$ 353,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVCA04
EAN: 4021179330954
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVCA04 IFM - Cabo de Ligação em Y IFM Automação Industrial 0,3m PUR IP69K"

Destaques do Produto

Comprimento

0,3 m

Grau de Proteção

IP69K

Tipo

Ligação em Y

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVCA04 IFM - Cabo de Ligação em Y IFM Automação Industrial 0,3m PUR IP69K

O cabo de ligação em Y IFM EVCA04 é um componente industrial de alta confiabilidade, desenvolvido para a distribuição de sinais em sistemas automatizados com conectores M12. Com comprimento de 0,3 metros, este cabo destaca-se por sua construção robusta em PUR, contatos banhados a ouro e grau de proteção IP69K. É a solução ideal para conectar sensores e atuadores em ambientes exigentes, incluindo máquinas com presença de lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVCA04
Comprimento	0,3 m
Grau de Proteção	IP69K
Material	PUR
Tensão	24 V DC
Corrente Máxima	4 A
Codificação	M12 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial com sensores M12
Ambientes com exposição a lubrificantes e refrigerantes
Aplicações que exigem alto grau de proteção IP69K
Distribuição de sinais I/O em máquinas de ferramentas

⚠ Considere outro se precisa de:

Conexões de alta potência (acima de 24V DC / 4A)
Aplicações com conectores de codificação diferente de A (ex: B-coded, D-coded)
Uso em ambientes onde o raio de curvatura seja inferior a 10x o diâmetro do cabo

APLICAÇÕES E USO

Automação Industrial: Conexão eficiente de sensores em máquinas.
Máquinas-Ferramentas: Suporte a ambientes com presença constante de refrigerantes e lubrificantes.
Sistemas de Distribuição I/O: Agrupamento de sinais de campo para otimização de cabeamento.

COMO ESCOLHER

Antes de comprar o EVCA04 IFM - Cabo de Ligação em Y IFM Automação Industrial 0,3m PUR IP69K, verifique estes pontos:

Quando escolher este cabo

Escolha este modelo quando precisar consolidar dois sensores M12 em uma única porta de entrada de sistema de automação (PLC/I/O) em ambientes agressivos (óleo, refrigeração).

Quando buscar outra alternativa

Busque outra alternativa se a sua aplicação exigir cabos com comprimento superior a 0,3m, se os sensores não forem padrão M12 A-coded, ou se a corrente total do sistema for superior a 4A.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	24 V DC	Limite de tensão de alimentação para operação segura do cabo
Capacidade de carga total	4 A	Corrente máxima permitida através do cabo

Dados Mecânicos
Comprimento	0,3 m	Comprimento nominal do cabo
Material	PUR	Material do revestimento externo com resistência química
Esforço de torção	± 180 °/m	Capacidade de suportar torção em aplicações móveis
Ciclos de curvatura	> 5 Mio.	Vida útil mecânica sob movimento cíclico

Condições Ambientais
Grau de Proteção	IP 65, IP 67, IP 68, IP 69K	Classificação de proteção contra ingresso de sólidos e líquidos
Temperatura ambiente	-25...90 °C	Faixa de temperatura operacional permitida

Conectividade
Contatos	Banhados a ouro	Material dos contatos para garantir baixa resistência de contato
Quantidade de slots	2	Número de portas derivadas no lado Y

COMPATIBILIDADE

Comunicação

• Sinais analógicos/digitais padrão M12

• Sistemas de sensores de proximidade

• Sistemas de atuadores industriais

Conexões

Elétrica M12, Codificação A

Processo M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria Alimentícia	✓	Resistente a lavagens com alta pressão (IP69K) e isento de substâncias agressivas.
Ambiente com presença de óleo e lubrificantes	✓	Revestimento em PUR é quimicamente resistente a esses fluidos.
Redes de Comunicação Industrial de Alta Velocidade	✗	Produto destinado a distribuição de sinais de sensores padrão, não otimizado para protocolos de comunicação (como Ethernet/IP ou Profinet).

INSTALAÇÃO

Como instalar o EVCA04 IFM - Cabo de Ligação em Y IFM Automação Industrial 0,3m PUR IP69K

Desenergize o sistema antes de realizar qualquer conexão.
Verifique a integridade dos pinos e da vedação (FKM) nos soquetes.

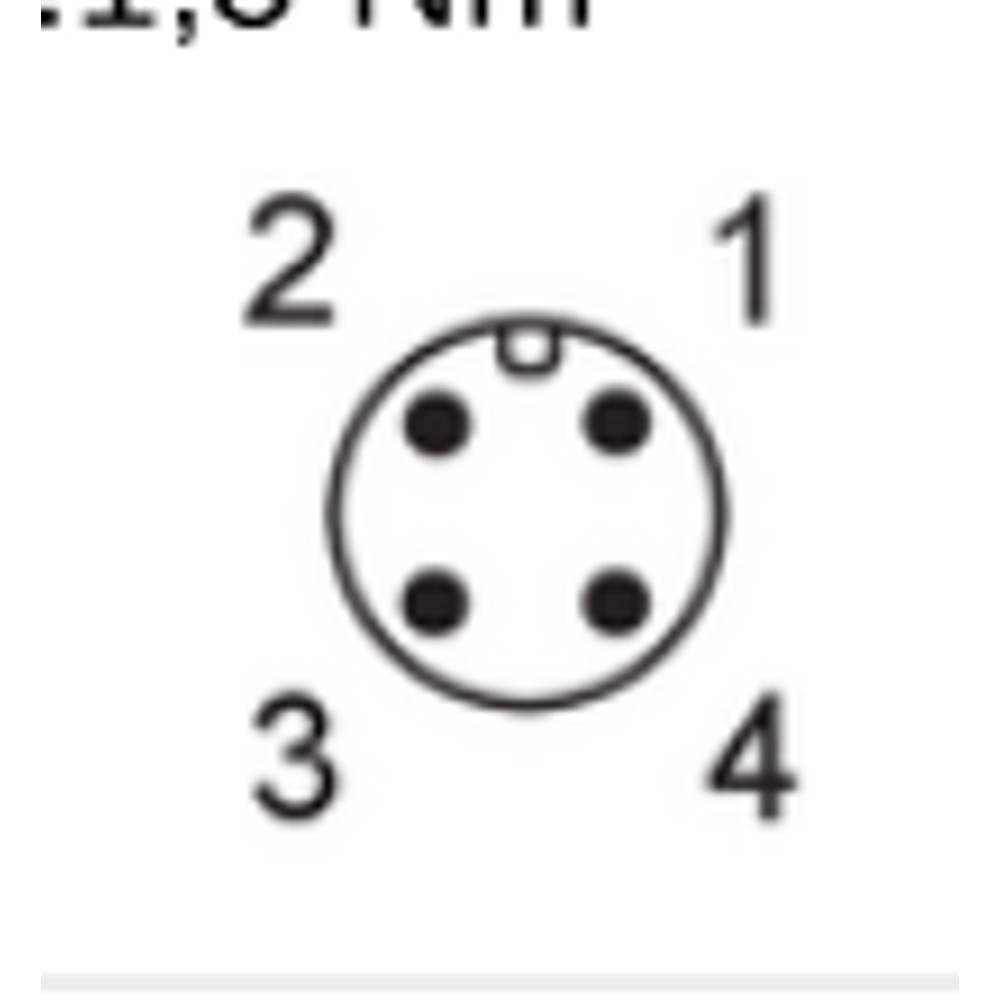

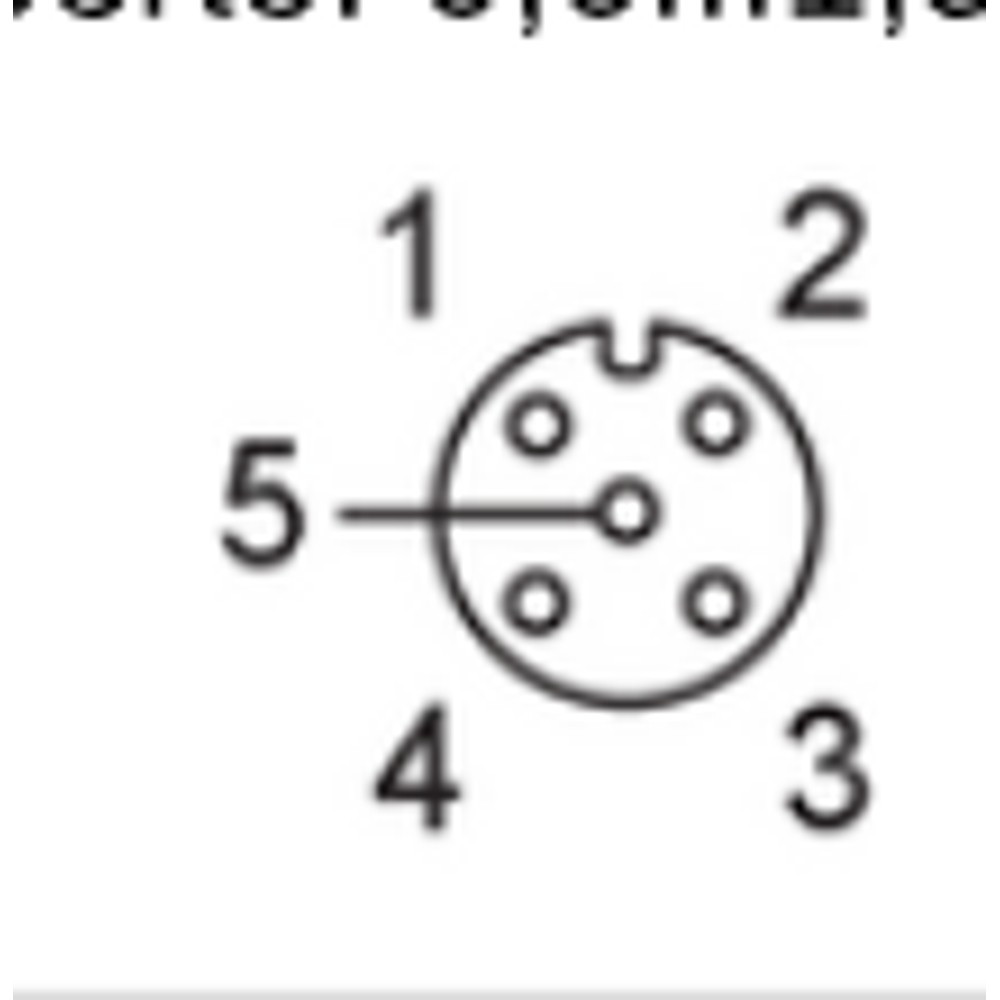

Alinhe a codificação A do conector M12 com o receptáculo do dispositivo.
Encaixe o conector e gire o anel de travamento manualmente.
Aperte o anel com ferramenta adequada, respeitando o torque de 0,6...1,5 Nm.
Verifique se o cabo está fixado de modo que o raio de curvatura não seja inferior a 10x o diâmetro do cabo.

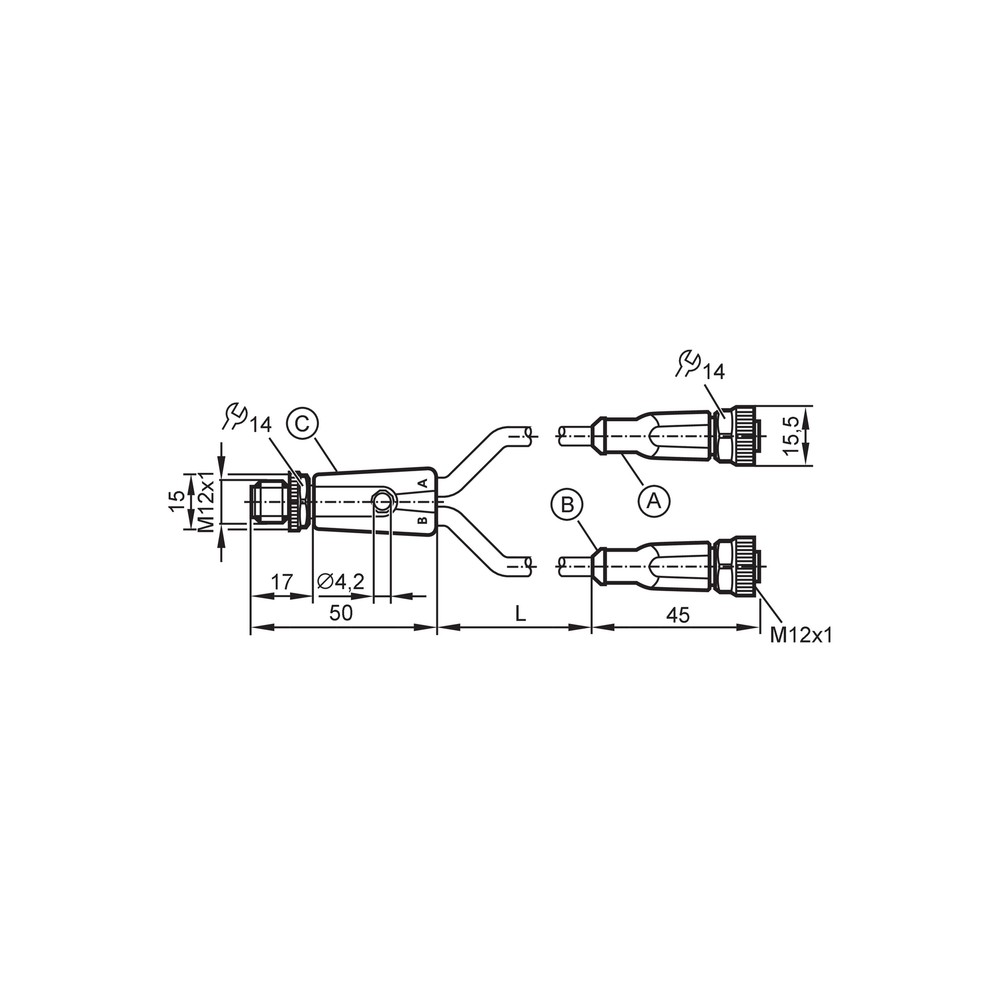

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no conector ou falha de comunicação intermitente.	Aperto excessivo acima de 1,5 Nm ou falta de torque.	Verificar se a rosca está íntegra e utilizar torquímetro para garantir o torque especificado.
Ruptura interna dos condutores (sinal inexistente).	Raio de curvatura menor que 10x o diâmetro do cabo.	Inspecionar visualmente o cabo em busca de dobras ou vincos permanentes.
Corrosão ou oxidação nos contatos internos.	Ingresso de contaminantes por vedação danificada.	Remover o conector e inspecionar os pinos internos quanto a sinais de umidade ou oxidação.

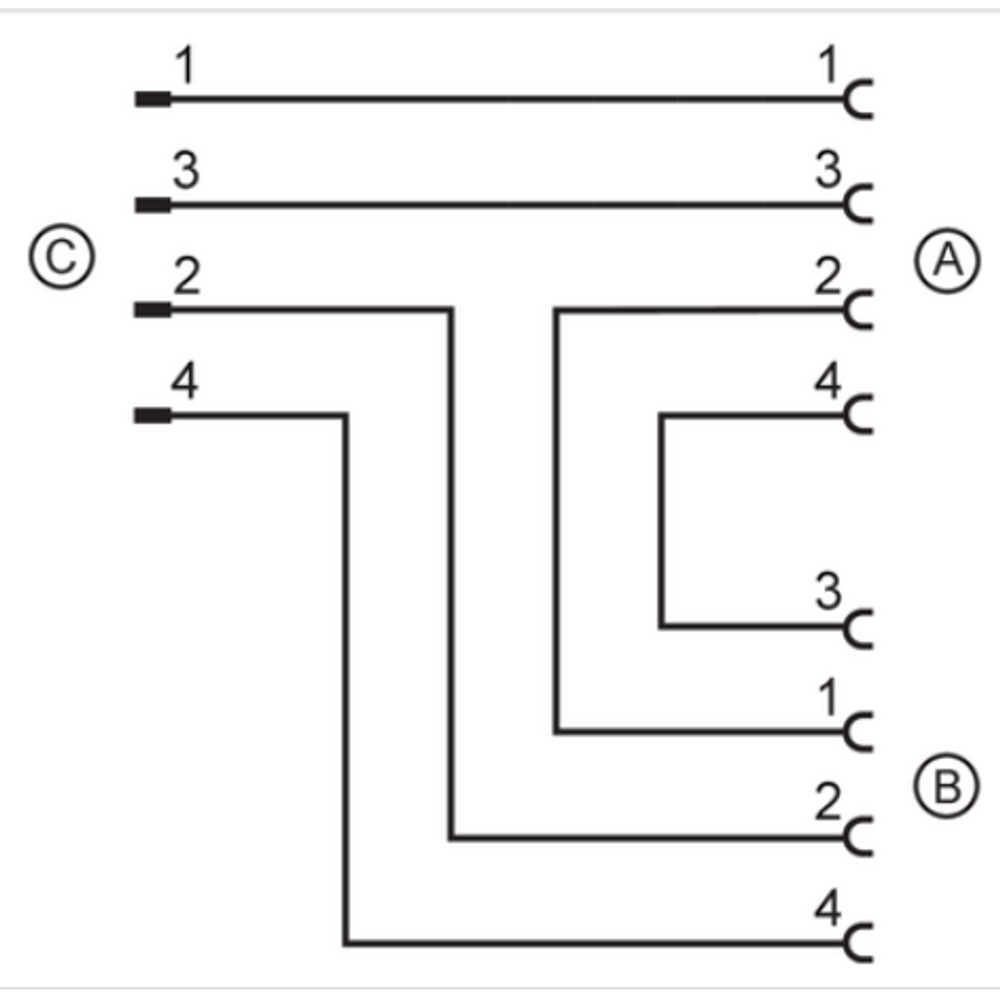

Dispositivo não reconhecido ou curto-circuito.	Erro na pinagem ou inversão de conexão.	Conferir o diagrama de pinagem do cabo contra o manual do sensor conectado.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - EVCA04 (Datasheet) Desenho Dimensional - EVCA04 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação em Y IFM EVCA04?

Este é um cabo de ligação em Y projetado para a interconexão de sinais em sistemas de automação, permitindo derivar um ponto de conexão M12 em dois, facilitando a distribuição de sinais de sensores ou atuadores.

Com quais dispositivos este cabo é compatível?

Ele é compatível com equipamentos industriais que utilizam o padrão de conexão M12 com codificação A, sendo amplamente aplicado em máquinas de ferramentas, sistemas de manufatura e ambientes com presença de fluidos de refrigeração.

Onde o uso deste cabo não é recomendado?

Este cabo não é indicado para conexões que exijam codificações diferentes de A, como conexões B, D ou X, nem para aplicações que excedam a corrente nominal de 4 A ou tensão de 24 V DC.

Posso utilizar este cabo em qualquer tipo de conexão industrial?

Não utilize este componente em linhas de energia AC de alta tensão ou para conexão de dispositivos que não respeitem a pinagem padrão M12 de 4 vias, pois pode causar danos elétricos aos sensores conectados.

O que fazer se o sinal do sensor parar de chegar ao controlador?

Geralmente indica falha de continuidade ou sinal intermitente. Verifique se o cabo sofreu torção excessiva ou esmagamento fora das especificações de raio de curvatura.

Por que o meu sistema apresenta curto-circuito após a instalação?

Geralmente aponta para uma falha de isolamento ou um curto-circuito na vedação. Antes de substituir, inspecione se há penetração de fluidos no conector ou se o torque de aperto ultrapassou os 1,5 Nm recomendados.

Devo escolher o cabo em Y ou um cabo de extensão comum?

A escolha depende da necessidade de topologia. O cabo em Y é ideal para consolidar dois sinais em uma única porta de entrada de um módulo I/O, enquanto cabos de ligação simples (ponto a ponto) são usados para conexões diretas entre sensor e controlador.

O cabo de 0,3m é suficiente para todas as aplicações?

O comprimento de 0,3m é fixo. Se a distância entre os pontos de conexão no campo for superior a isso, você deve buscar cabos com comprimento maior ou utilizar cabos de extensão adicionais, respeitando as perdas de sinal por queda de tensão.

Quais cuidados devo ter na instalação deste cabo?

A instalação requer apenas o rosqueamento manual ou com ferramenta dinamométrica (até 1,5 Nm). Certifique-se de alinhar os pinos corretamente antes de girar o anel de travamento para evitar danos nos contatos banhados a ouro.

Como funciona o faturamento e a procedência deste produto?

Este item é faturado diretamente pela IFM ELECTRONIC LTDA. e possui suporte técnico especializado através da intermediação da Melhor Indústria, garantindo a procedência do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que garante resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica, abrasão e resistência química a óleos (Ref.: Material de revestimento).

Codificação A

Padrão de pinagem e geometria do conector M12 utilizado para sinais de sensores e atuadores padrão (Ref.: Conector M12).

Isento de Halogênio

Característica do cabo que garante a não emissão de gases tóxicos em caso de combustão, aumentando a segurança (Ref.: Composição do material).

Ligação em Y

Topologia onde um cabo possui uma entrada e duas saídas, permitindo agrupar dispositivos em um único canal de comunicação (Ref.: Configuração elétrica).
