Cabo de Ligação IFM EVC962 M12 2m Blindado CAN Bus

Pré-visualizar: EVC962 IFM - Cabo de Ligação IFM Barramento CAN M12 2m Blindado

EVC962 IFM - Cabo de Ligação IFM Barramento CAN M12 2m Blindado

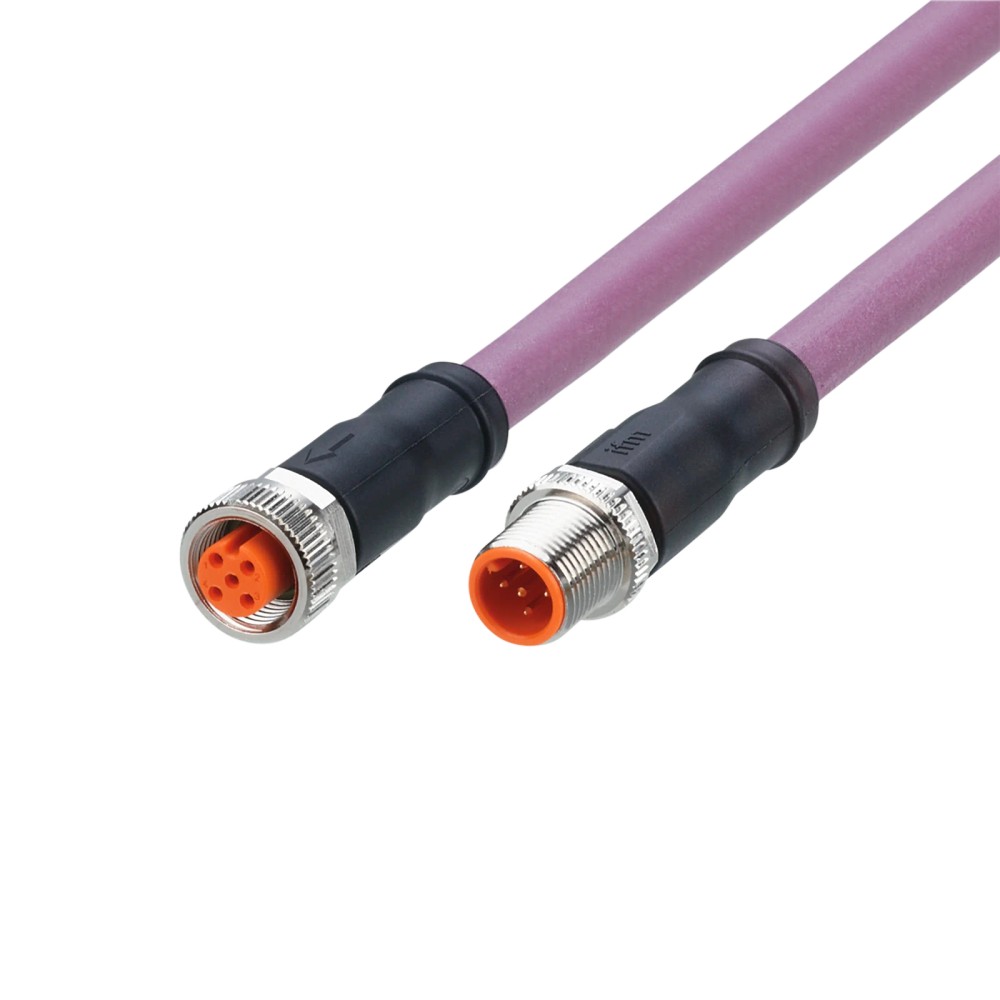

Imagem meramente ilustrativa

R$ 666,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC962
EAN: 4021179339223
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 2...mais

Fechar menu

Saiba mais sobre: "EVC962 IFM - Cabo de Ligação IFM Barramento CAN M12 2m Blindado"

Destaques do Produto

Comprimento do cabo

2 m

Interface de conexão

M12 reto, codificação A, 5 contatos

Aplicação

Barramento CAN e aplicações móveis e difíceis

Terminação CAN

120 Ω integrada ao conector M12

Revestimento e blindagem

PUR, sem halogênio e cabo blindado

Proteção declarada

IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Sobre o EVC962 IFM – Cabo de Ligação IFM Barramento CAN M12 2 m Blindado

O IFM EVC962 é um cabo de ligação de 2 m com conector M12 reto, destinado a aplicações móveis e difíceis e ao barramento CAN, conforme os dados do produto. Possui cabo blindado com revestimento em PUR e contatos banhados a ouro. A resistência de terminação CAN de 120 Ω está integrada ao conector M12. A ficha também informa proteção IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC962
Fabricante	ifm
Comprimento	2 m
Conexão	M12 reto, codificação A, 5 contatos
Aplicação indicada	Barramento CAN; aplicações móveis e difíceis
Resistência de terminação CAN	120 Ω, integrada ao conector M12
Material do cabo	PUR, sem halogênio, blindado
Grau de proteção informado	IP 67, IP 68, IP 69K
Corrente nominal	4 A; fios 4+5: 0,05 A
Temperatura ambiente	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em barramento CAN que requeiram resistência de terminação de 120 Ω integrada ao conector M12, após validação da topologia do barramento.
Aplicações móveis e difíceis compatíveis com o comprimento, a conexão M12 e os limites ambientais declarados na ficha.
Instalações que utilizem conexão M12 reta, codificação A, com 5 contatos.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 2 m sem confirmar a possibilidade de extensão ou substituição.
Não selecionar para uma conexão que exija geometria, codificação ou número de contatos diferentes de M12 reto, codificação A, 5 contatos.
Não adicionar este cabo a uma topologia CAN sem verificar se a terminação de 120 Ω integrada é apropriada para a posição do cabo no barramento.

APLICAÇÕES E USO

Aplicação declarada: ligação em barramento CAN, com resistência de terminação de 120 Ω integrada ao conector M12. Confirme se a terminação é adequada à posição do cabo na topologia da rede.
Aplicação declarada: uso em aplicações móveis e difíceis. A ficha informa tolerância a dobras e deslocamentos; respeite as condições mecânicas especificadas pelo fabricante.
Possibilidade a validar no projeto: conexão entre equipamentos com interfaces M12 compatíveis. A ficha não identifica modelos de dispositivos; confirme pinout, codificação, tensão e corrente antes da instalação.
Para ambientes que dependam dos graus de proteção declarados, valide montagem, acoplamento dos conectores e condições de uso no datasheet; o grau IP não substitui a verificação do conjunto instalado.

COMO ESCOLHER

Antes de comprar o EVC962 IFM – Cabo de Ligação IFM Barramento CAN M12 2 m Blindado, verifique estes pontos:

Escolha o EVC962 quando

A aplicação exigir cabo de ligação de 2 m, conexão M12 reta codificada A com 5 contatos e terminação CAN de 120 Ω integrada, e os conectores correspondentes forem compatíveis.

Verifique antes de instalar em CAN

Confirme a topologia do barramento e a necessidade de terminação na posição de instalação. A resistência está integrada ao conector; a ficha não informa em quais configurações de rede a terminação deve ser habilitada.

Busque outra configuração quando

O projeto exigir outro comprimento, conexão diferente, outra codificação ou uma terminação não integrada. A ficha não identifica modelos alternativos; selecione a versão com os requisitos correspondentes e valide no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação declarada do fabricante.
Modelo e SKU	EVC962	Código do produto indicado no anúncio.
GTIN	4021179339223	Identificador comercial informado na ficha.
Tipo de produto	Cabo de ligação	Classificação do item.
Quantidade por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	231,85 g	Massa informada no conjunto de dados do produto.
Part number do anúncio	EVC962	Código apresentado nos dados básicos prioritários do anúncio.
Part number do catálogo associado	VDOGH050MSE0002C05STGH050MSS	Identificação presente no registro de catálogo associado; confirme a correspondência com o fabricante ao usar para compras ou substituições.

Área de aplicação
Aplicação declarada	Aplicações móveis e difíceis; barramento CAN	Usos descritos no contexto do produto.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o cabo; consulte o datasheet para as condições de aplicação.

Dados elétricos e comunicação
Tensão de operação	32 V DC	Valor informado para o produto; fios 4+5: 5 V.
Corrente nominal	4 A	Capacidade de carga total informada; fios 4+5: 0,05 A.

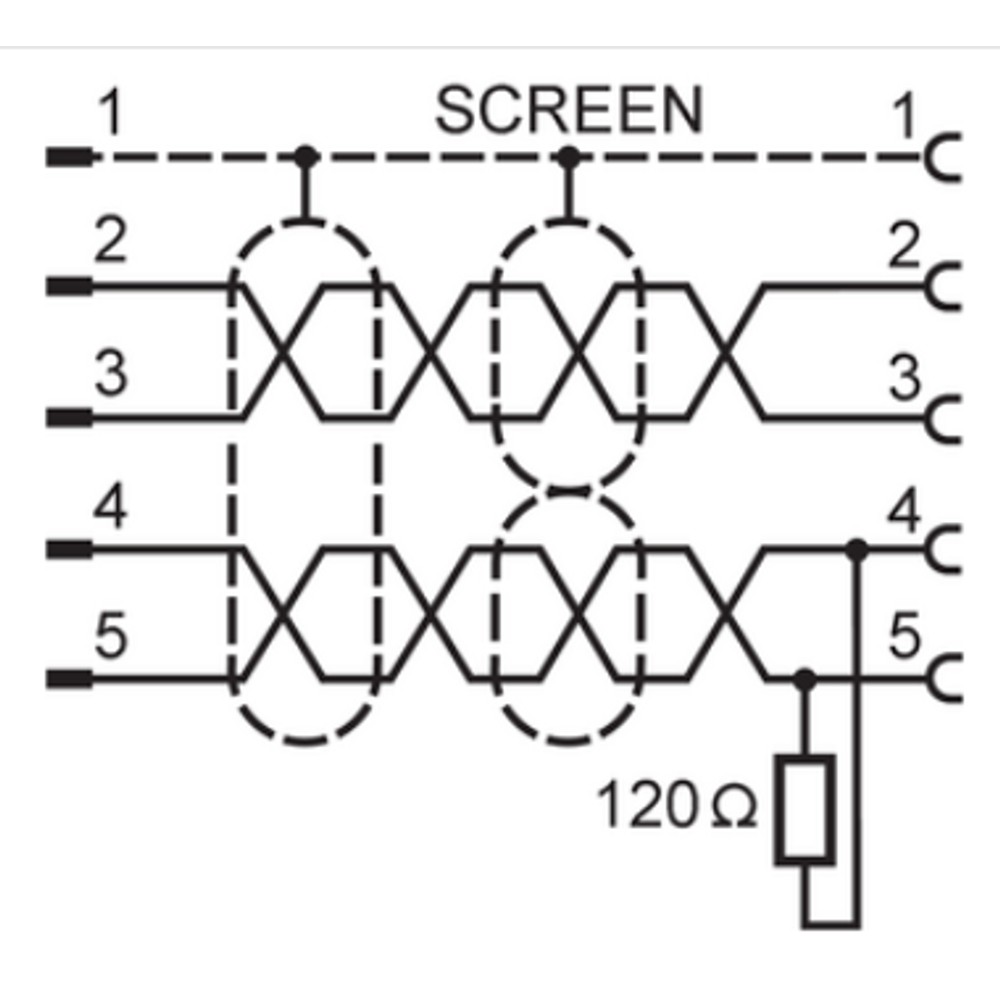

Resistência de terminação CAN	120 Ω	Integrada ao conector M12, conforme a descrição do produto.
Condutores	RD/BK: 2 x 0,75 mm² (42 x Ø 0,15 mm); WH/BU: 2 x 0,5 mm² (19 x Ø 0,19 mm); blindagem: 1 x 0,75 mm² (42 x Ø 0,15 mm)	Composição e seção dos condutores declaradas para o cabo.
Blindagem	Sim	Cabo blindado, conforme a ficha.

Conexões
Conector	1 x M12, reto	Tipo de conexão elétrica declarado.

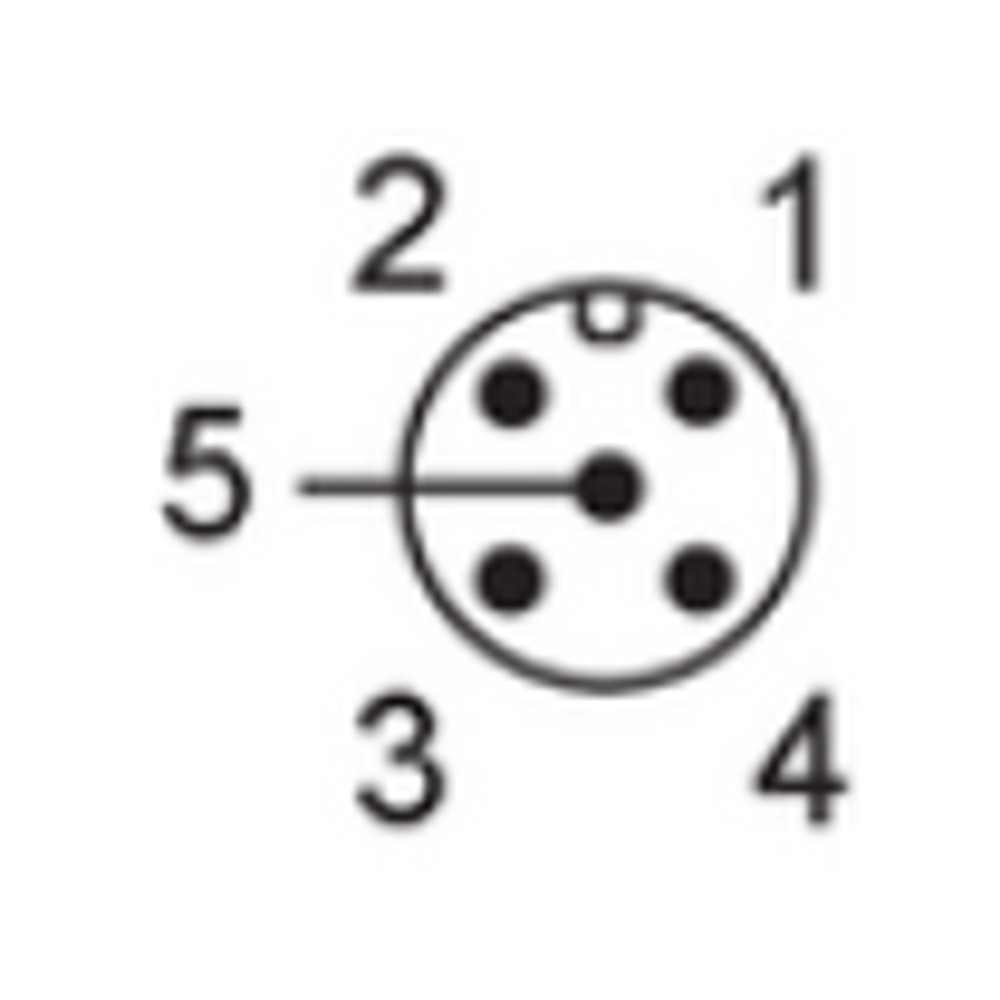

Codificação e contatos	Codificação A; 5 contatos	Características declaradas para a conexão M12.
Contatos	Banhados a ouro	Acabamento indicado nos dados do anúncio.
Corpo do conector	TPU, preto	Material e cor declarados para o corpo da conexão.
Bloqueio / porca	Latão niquelado	Material declarado para o mecanismo de bloqueio.
Torque de aperto máximo	0,6 a 1,5 Nm	Faixa declarada para o aperto da conexão.
Vedação da conexão	FKM	Material de vedação informado.

Dados mecânicos
Comprimento do cabo	2 m	Comprimento nominal informado no anúncio.
Material do revestimento	PUR	Material declarado para o revestimento do cabo.
Cor do cabo	Violeta	Cor indicada na descrição técnica do cabo.
Diâmetro do cabo	Ø 8,4 mm	Dimensão declarada para o cabo.
Raio mínimo de curvatura	10 x diâmetro do cabo	Valor mínimo declarado; observar a referência ao diâmetro do cabo e as instruções do fabricante.
Esforço de torção	± 180°/m	Valor declarado para a torção.
Ciclos de curvatura	> 5 milhões	Quantidade declarada no conjunto de dados do produto.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Condições ambientais e proteção
Grau de proteção	IP 67, IP 68, IP 69K	Graus declarados na ficha; as condições de ensaio e instalação devem ser verificadas no datasheet.
Temperatura ambiente	-25 a 80 °C	Faixa declarada para a temperatura ambiente.
Livre de halogênio	Sim	Característica declarada para o cabo.
Material do invólucro	TPU	Material informado para o invólucro do conector.
Material da vedação	FKM	Material de vedação declarado.

Documentação e identificação comercial
Datasheet	https://media.ifm.com/dam/7ebf5b4f-193a-4232-9e81-0e55d4f36884/Original/EVC962-00_PT-BR.pdf	Folha de dados do produto fornecida nos dados do anúncio.
Página do fabricante	https://www.ifm.com/br/pt/product/EVC962	Página do produto indicada no contexto.
NCM	8544.42.00	Classificação informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Barramento CAN, conforme aplicação descrita na ficha do produto; resistência de terminação de 120 Ω integrada ao conector M12.

Conexões

Elétrica Cabo de 2 m, blindado, com condutores RD/BK: 2 x 0,75 mm²; WH/BU: 2 x 0,5 mm²; blindagem: 1 x 0,75 mm². Conexões M12 retas, codificação A, 5 contatos. Tensão de operação informada: 32 V DC; fios 4+5: 5 V. Corrente nominal informada: 4 A; fios 4+5: 0,05 A. Verifique o pinout e os limites elétricos no datasheet antes da ligação.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, sem conexão de processo para fluido ou montagem em processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação em aplicação CAN que requer terminação de 120 Ω no conector M12	✓	A ficha informa aplicação em barramento CAN e resistência de terminação de 120 Ω integrada ao conector M12. A adequação à posição na topologia deve ser confirmada pelo projeto.
Equipamento com conexão correspondente M12 reta, codificação A, 5 contatos	✓	Essas características são declaradas para a conexão do cabo; a compatibilidade elétrica do equipamento e o pinout devem ser verificados separadamente.
Equipamento que requer outro tipo de conexão, codificação ou quantidade de contatos	✗	A conexão especificada para o EVC962 é M12 reta, codificação A, com 5 contatos.
Instalação que exige comprimento diferente de 2 m	✗	O comprimento declarado é 2 m; a ficha não confirma outra opção de comprimento para este SKU.
Aplicação dentro da faixa de temperatura ambiente declarada e com os requisitos de proteção informados	✓	A ficha informa temperatura ambiente de -25 a 80 °C e graus de proteção IP 67, IP 68 e IP 69K; confirme as condições de montagem e uso no datasheet.

INSTALAÇÃO

Como instalar o EVC962 IFM – Cabo de Ligação IFM Barramento CAN M12 2 m Blindado

Confirme que o comprimento de 2 m e a conexão M12 reta, codificação A, com 5 contatos correspondem ao equipamento e ao percurso da instalação.
Consulte o datasheet para conferir pinout, sinais e compatibilidade elétrica antes de conectar; não deduza a atribuição dos contatos apenas pela cor dos fios.
Verifique a posição da resistência integrada de 120 Ω na topologia CAN e confirme que a terminação é requerida naquele ponto.
Inspecione conector, cabo, vedação e superfícies de acoplamento; não instale componentes danificados ou contaminados.
Acople e fixe a conexão sem forçar o alinhamento; respeite o torque máximo informado de 0,6 a 1,5 Nm.
Roteie o cabo respeitando o raio mínimo de curvatura declarado e as condições de movimentação aplicáveis; após a instalação, verifique a conexão e a comunicação do sistema.

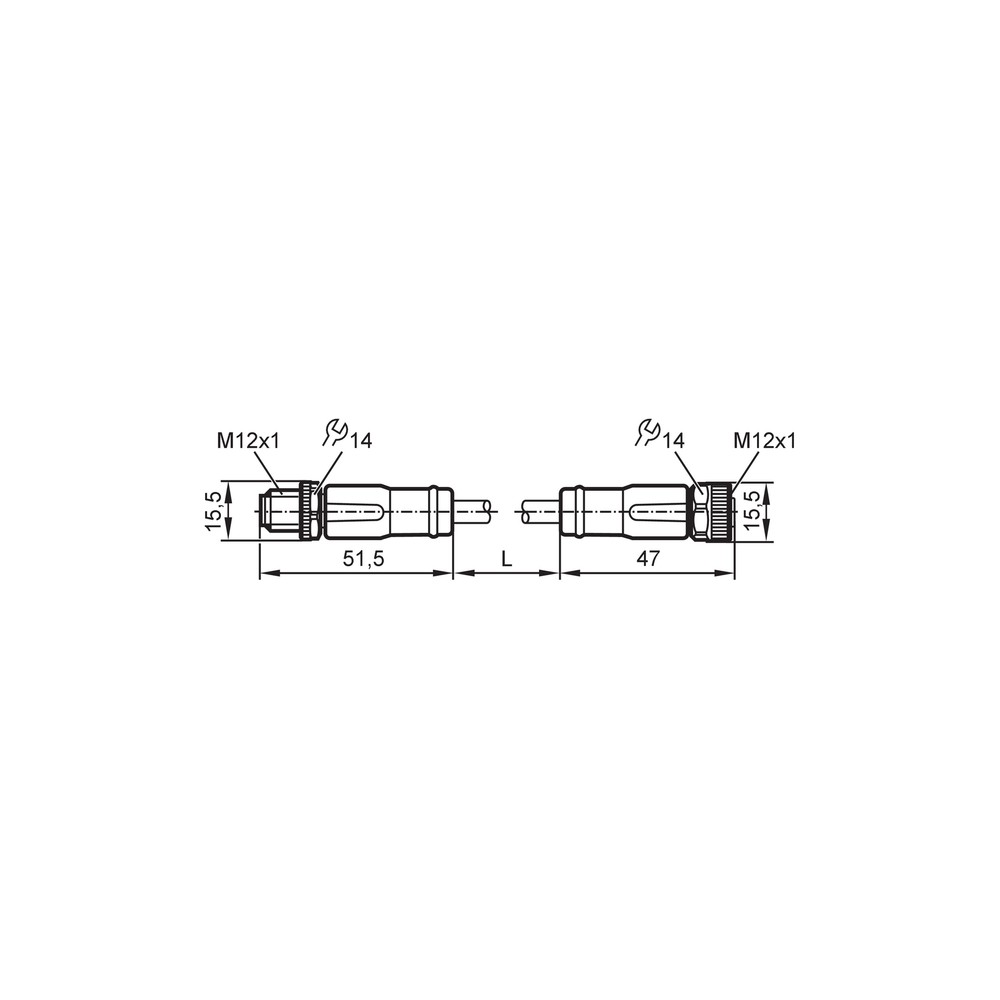

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento não estabelece comunicação CAN após a conexão.	Possível pinout incompatível, conexão incompleta ou terminação de 120 Ω inadequada para a posição do cabo na topologia.	Consulte o pinout no datasheet, confirme o encaixe M12 e verifique no projeto se a terminação integrada deve estar presente naquele ponto.
A comunicação apresenta falhas quando o cabo se movimenta.	Possível dano ou esforço mecânico no cabo, curvatura abaixo do limite declarado ou deslocamento fora das condições de aplicação.	Inspecione o trajeto e o revestimento do cabo; compare a instalação com o raio mínimo e os parâmetros de movimento declarados.
Há interrupção elétrica ou aquecimento na conexão.	Possível conexão frouxa, contato danificado ou carga acima dos valores declarados.	Com o sistema em condição segura, inspecione e reassente a conexão; confira corrente e tensão da aplicação contra os limites da ficha.
A conexão apresenta ingresso de contaminantes ou umidade.	Possível acoplamento incompleto, vedação danificada ou instalação que não preserva as condições necessárias ao grau de proteção declarado.	Inspecione o estado da vedação e dos conectores acoplados e consulte o datasheet para as condições de montagem correspondentes.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC962 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC962 e para que serve?

É um cabo de ligação IFM de 2 m destinado, conforme a ficha, a aplicações móveis e difíceis e ao barramento CAN. Inclui resistência de terminação CAN de 120 Ω integrada ao conector M12.

Com quais conectores o EVC962 pode ser ligado?

A ficha especifica conexão M12 reta, codificação A, com 5 contatos. A compatibilidade elétrica depende também do pinout e dos requisitos do equipamento conectado.

O que acompanha o produto?

O cadastro informa uma peça por embalagem. Não há acessórios adicionais listados na ficha.

Este cabo serve para uma ligação que exige M12 com outra codificação ou outro número de contatos?

A ficha do EVC962 especifica M12 codificação A com 5 contatos. Ela não confirma compatibilidade com outras codificações ou configurações.

Posso usar este cabo se o equipamento exigir um comprimento diferente de 2 m?

O comprimento declarado para este SKU é 2 m. A ficha não informa outras opções de comprimento nem valida extensões.

O CAN não comunica depois que instalei o cabo; o que verifico antes de trocar?

Confira o pinout no datasheet, o encaixe M12 e a compatibilidade elétrica dos equipamentos. Verifique também se a terminação de 120 Ω integrada é adequada à posição do cabo na topologia.

A conexão falha quando a máquina movimenta o cabo; qual pode ser a causa?

Verifique danos no revestimento, esforço no conector e curvatura do cabo em relação ao limite declarado. Confirme também se as condições de movimentação estão dentro dos parâmetros informados pelo fabricante.

É melhor escolher este cabo ou comprar cabo e terminador separadamente?

O EVC962 tem resistência de terminação de 120 Ω integrada ao conector M12. Se o projeto exigir terminação separada ou ausência de terminação nesse ponto, escolha uma configuração compatível com a topologia e valide a decisão no datasheet.

Como devo apertar e instalar a conexão M12?

Alinhe o conector sem forçar e respeite o torque informado de 0,6 a 1,5 Nm. Consulte o datasheet para confirmar pinout e cuidados de instalação.

O EVC962 é adequado para um trajeto móvel com curvaturas frequentes?

A ficha informa tolerância a dobras e deslocamentos e mais de 5 milhões de ciclos de curvatura. A aplicação ainda deve respeitar os limites mecânicos e as condições indicadas pelo fabricante.

GLOSSÁRIO TÉCNICO

Barramento CAN

Rede de comunicação indicada como aplicação do EVC962; a compatibilidade depende da topologia e das conexões do sistema. (Ref.: aplicação declarada: barramento CAN)

Resistência de terminação

Resistor integrado ao conector M12, declarado para terminação do barramento CAN. (Ref.: 120 Ω)

Codificação A

Identificação da configuração da conexão M12 especificada para o cabo. (Ref.: M12, codificação A, 5 contatos)

Grau de proteção IP

Classificação de proteção declarada para o produto; as condições de aplicação devem ser verificadas na documentação. (Ref.: IP 67, IP 68, IP 69K)

Raio mínimo de curvatura

Limite de curvatura declarado para orientar o roteamento mecânico do cabo. (Ref.: mín. 10 x diâmetro do cabo)
