Cabo Ethernet Industrial IFM EVC936

Pré-visualizar: EVC936 IFM - Cabo Ethernet Industrial Automação Industrial M12 p/ RJ45 3m Blindado

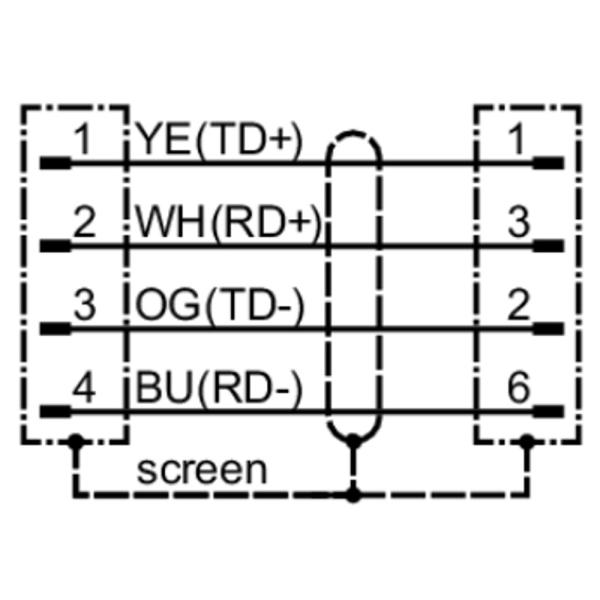

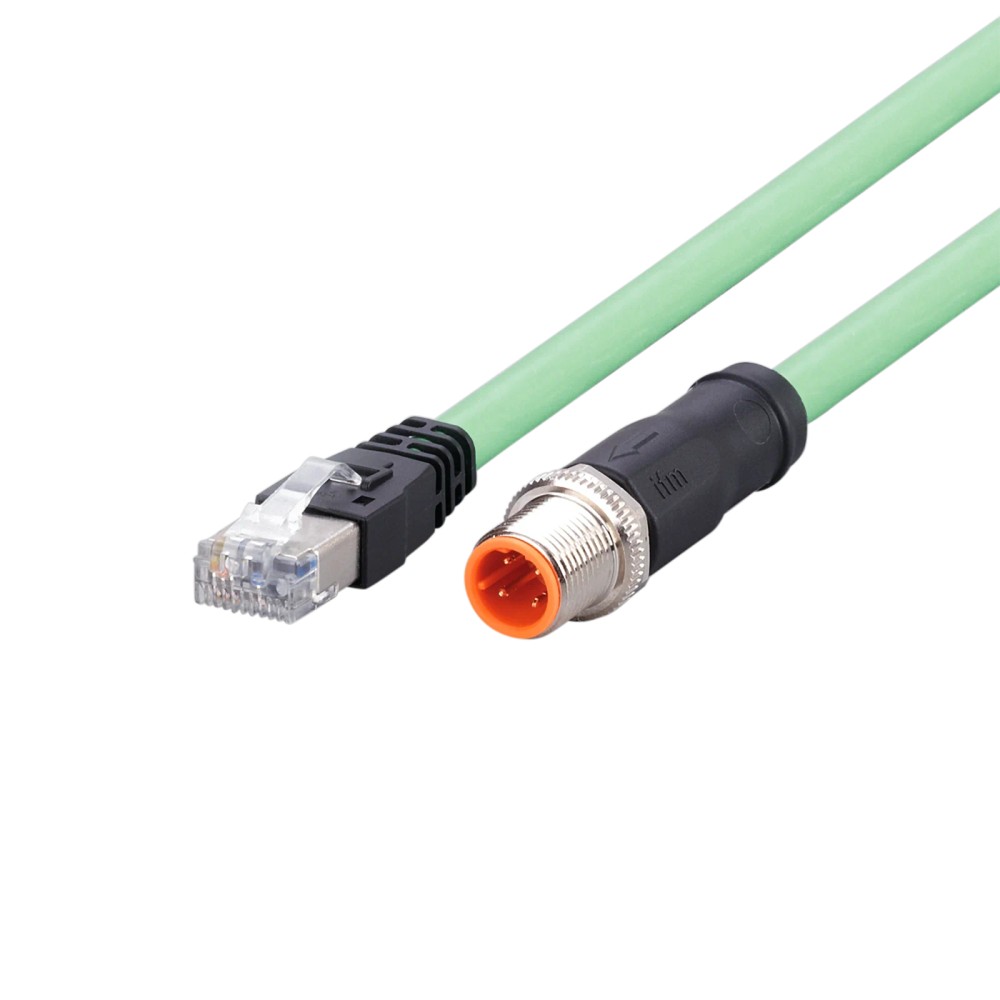

EVC936 IFM - Cabo Ethernet Industrial Automação Industrial M12 p/ RJ45 3m Blindado

Imagem meramente ilustrativa

R$ 327,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC936
EAN: 4021179328104
NCM do produto: 85444200

Destaques do Produto Comprimento 3 m...mais

Fechar menu

Saiba mais sobre: "EVC936 IFM - Cabo Ethernet Industrial Automação Industrial M12 p/ RJ45 3m Blindado"

Destaques do Produto

Comprimento

3 m

Extremidades

M12 reto codificação D para RJ45 reto

Rede

Industrial Ethernet CAT5/CAT5e, 100 Mbit/s; PROFINET Type C

Instalação móvel

Tolerância para dobras e deslocamentos; mais de 3 milhões de ciclos de curvatura conforme ficha

Ambiente

Operação de -25...90 °C; proteção IP do conector varia entre M12 e RJ45

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet industrial ifm EVC936, M12 codificação D para RJ45, 3 m, blindado

O ifm EVC936 é um cabo de ligação Ethernet para conectar equipamentos com interface M12 codificação D a uma conexão RJ45. É especificado para Industrial Ethernet CAT5/CAT5e a 100 Mbit/s e PROFINET Type C. Possui cabo blindado de 3 m com revestimento PUR e é indicado para aplicações com flexão e deslocamento dentro dos limites especificados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação Ethernet
Comprimento	3 m

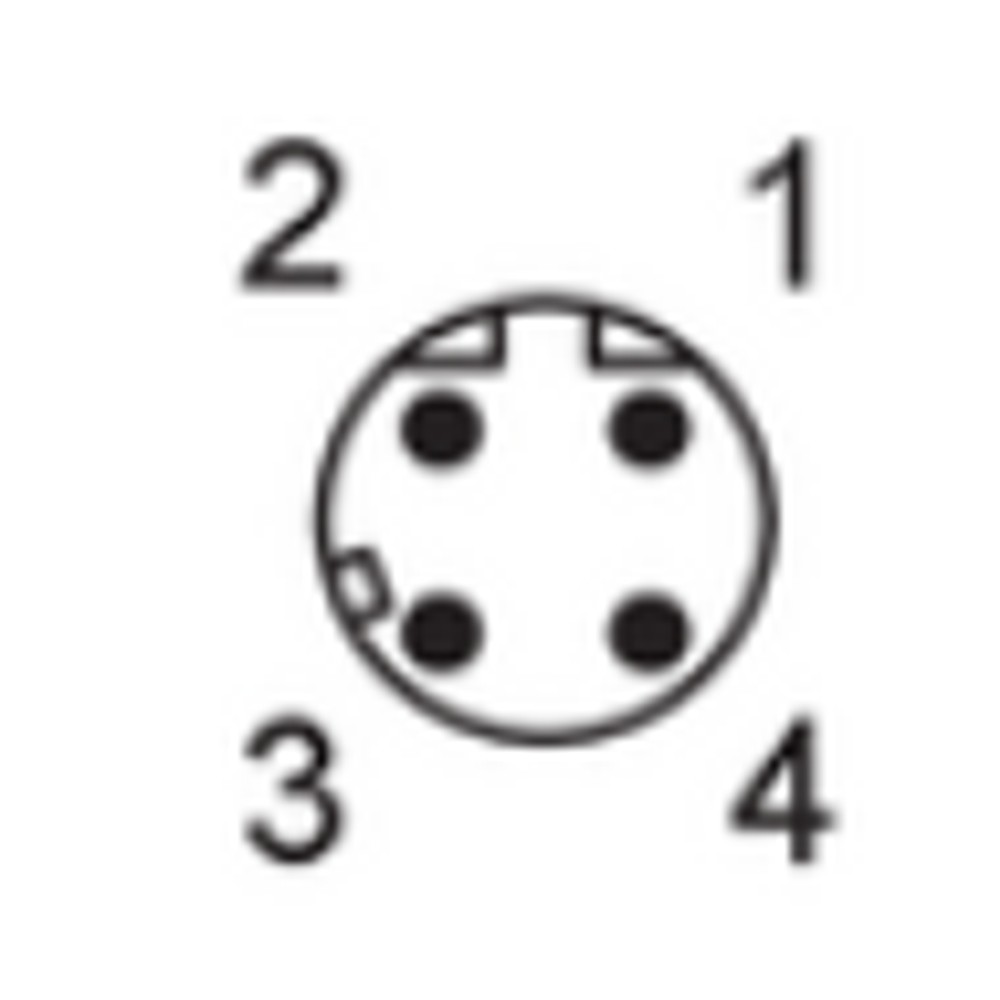

Conector 1	M12 reto, codificação D, 4 contatos

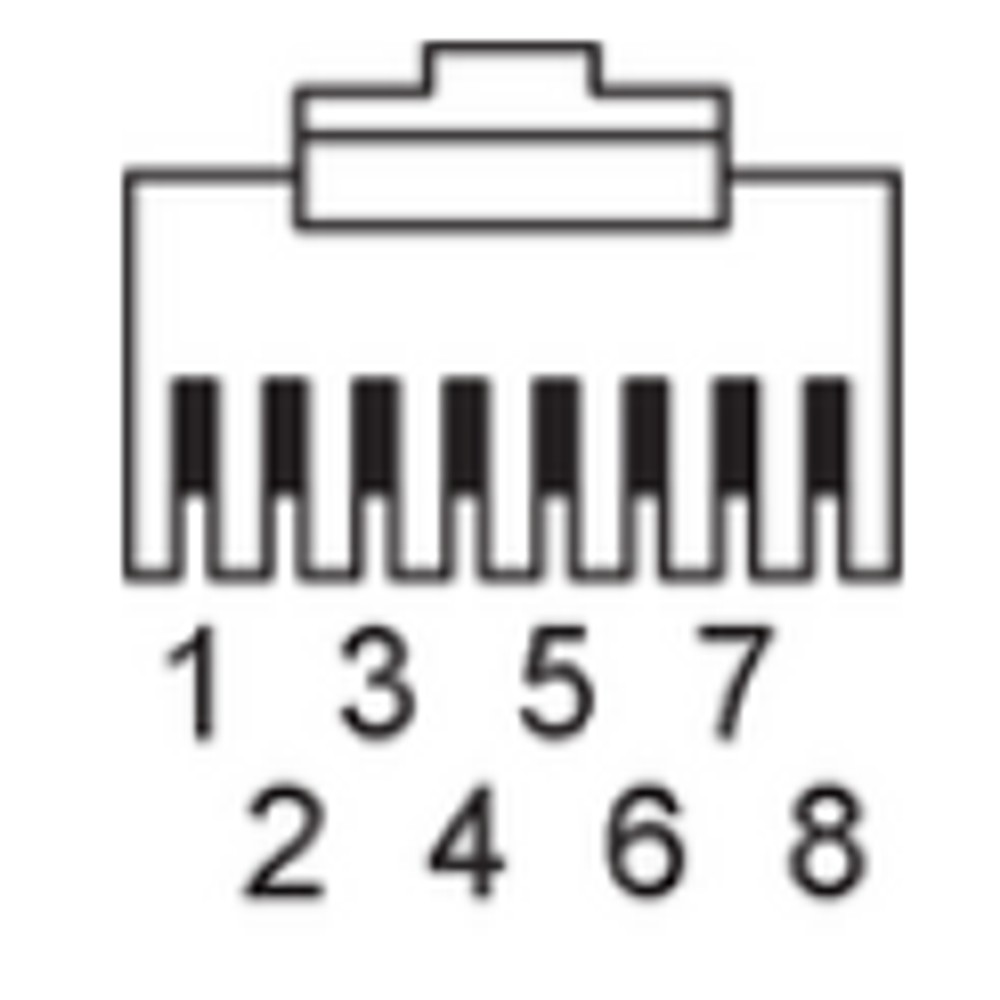

Conector 2	RJ45 reto, 8 contatos
Aplicação de rede informada	Industrial Ethernet CAT5/CAT5e, 100 Mbit/s; PROFINET Type C
Cabo	PUR, sem halogênio, verde, blindado, Ø 6,5 mm
Proteção indicada	M12: IP 65/IP 67; RJ45: IP 20
Temperatura ambiente de operação	-25...90 °C
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões Ethernet industriais entre uma interface M12 codificação D e uma porta RJ45, quando os conectores e a rede correspondem às especificações do cabo.
Aplicações informadas pelo fabricante para Industrial Ethernet CAT5/CAT5e a 100 Mbit/s e PROFINET Type C.
Instalações em máquinas e aplicações com flexão ou deslocamento, respeitando o raio mínimo de flexão e as condições de movimento especificadas.

⚠ Considere outro se precisa de:

Não use a extremidade RJ45 em locais que exijam proteção IP65 ou IP67: a ficha informa IP20 para o conector RJ45.
Não selecione este cabo para conexão entre duas portas M12 ou entre duas portas RJ45; as extremidades fornecidas são M12 e RJ45.
Não force curvaturas abaixo do raio mínimo especificado nem exceda as condições de movimento indicadas pelo fabricante.

APLICAÇÕES E USO

Aplicação comprovada: ligação Industrial Ethernet em aplicações industriais e de automação, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme os usos informados na ficha.
Aplicação comprovada: redes CAT5/CAT5e a 100 Mbit/s e PROFINET Type C, com conexão M12 codificação D para RJ45.
Aplicação comprovada: instalações com dobras e deslocamentos dentro dos limites declarados; a ficha informa mais de 3 milhões de ciclos de curvatura.
Limitação de instalação: a proteção informada é IP65/IP67 para o M12 e IP20 para o RJ45. Avalie separadamente a exposição ambiental de cada extremidade.
Limitação mecânica: respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de movimento especificadas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet industrial ifm EVC936, M12 codificação D para RJ45, 3 m, blindado, verifique estes pontos:

Escolha o EVC936 quando

A instalação exigir um cabo de 3 m com M12 reto codificação D em uma extremidade e RJ45 reto na outra, para Industrial Ethernet CAT5/CAT5e a 100 Mbit/s ou PROFINET Type C.

Verifique antes de escolher outra configuração

Confirme o tipo e a codificação das portas, o comprimento necessário e a proteção requerida em cada conexão. Se ambas as extremidades precisarem ser M12 ou RJ45, ou se a conexão RJ45 precisar de IP65/IP67, procure uma configuração que corresponda a esses requisitos; esses recursos não são informados para o EVC936.

Para instalação móvel

Considere o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de deslocamento especificadas. A ficha informa mais de 3 milhões de ciclos de curvatura, sem substituir a verificação das condições reais de montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação Ethernet	Tipo de produto indicado na ficha.
Marca	ifm	Fabricante informado no anúncio.
Modelo / código	EVC936	Identificação do produto.
SKU	EVC936	Código do produto no anúncio.
Part number	VSTGN040MSS0003K04STGP040--S	Número de peça informado no catálogo.
GTIN	4021179328104	Identificador comercial informado na ficha.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes; Industrial Ethernet	Cenários de aplicação declarados na ficha.
Rede	CAT5/CAT5e; 100 Mbit/s; PROFINET Type C	Aplicações e características de rede informadas pelo fabricante.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Dados elétricos e de comunicação
Tensão de operação	30 V AC / 60 V DC	Valores informados na ficha técnica.
Capacidade de carga total	1,5 A	Capacidade indicada pelo fabricante; não exceder os limites aplicáveis à instalação.
Classe de proteção	III	Classe de proteção declarada na ficha.
Blindagem	Blindado	Característica informada para o cabo.
Seção e composição dos condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção do cabo indicada na ficha.

Conexões
Conector 1	1 x M12 reto, codificação D; 4 contatos dourados	Extremidade M12. Corpo TPU preto; bloqueio em latão niquelado.
Torque máximo de aperto do M12	0,6...1,2 Nm	Faixa informada para o bloqueio do conector M12.
Material da porca / bloqueio	Latão niquelado	Material informado para o bloqueio do conector.
Conector 2	1 x RJ45 reto; 8 contatos dourados	Extremidade RJ45; corpo em PC.

Dados mecânicos e materiais
Comprimento do cabo	3 m	Comprimento nominal informado na ficha.
Material do revestimento	PUR	Material do revestimento do cabo.
Material do invólucro	TPU / PC	Materiais informados para os invólucros.
Cor do cabo	Verde	Cor especificada na ficha.
Diâmetro do cabo	6,5 mm	Diâmetro externo informado.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Limite mínimo declarado para aplicação flexível; considerar a condição de montagem.
Ciclos de curvatura	> 3 milhões	Valor informado pelo fabricante para os ciclos de curvatura.
Tolerância a dobras e deslocamentos	Sim	Característica declarada na ficha.
Esforço de torção	± 180 °/m	Valor de torção informado pelo fabricante.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada para o cabo.
Peso	212,7 g	Peso informado nos atributos do produto.

Proteção e condições ambientais
Proteção do conector M12	IP65 / IP67	Grau indicado para a extremidade M12.
Proteção do conector RJ45	IP20	Grau indicado para a extremidade RJ45; não equivale à proteção informada para o M12.
Temperatura ambiente de operação	-25...90 °C	Faixa de operação informada na ficha.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa indicada para ambiente móvel.
Temperatura de armazenamento	-25...55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• Industrial Ethernet CAT5/CAT5e, 100 Mbit/s, conforme aplicação informada na ficha.

• PROFINET Type C, conforme especificação do cabo.

Conexões

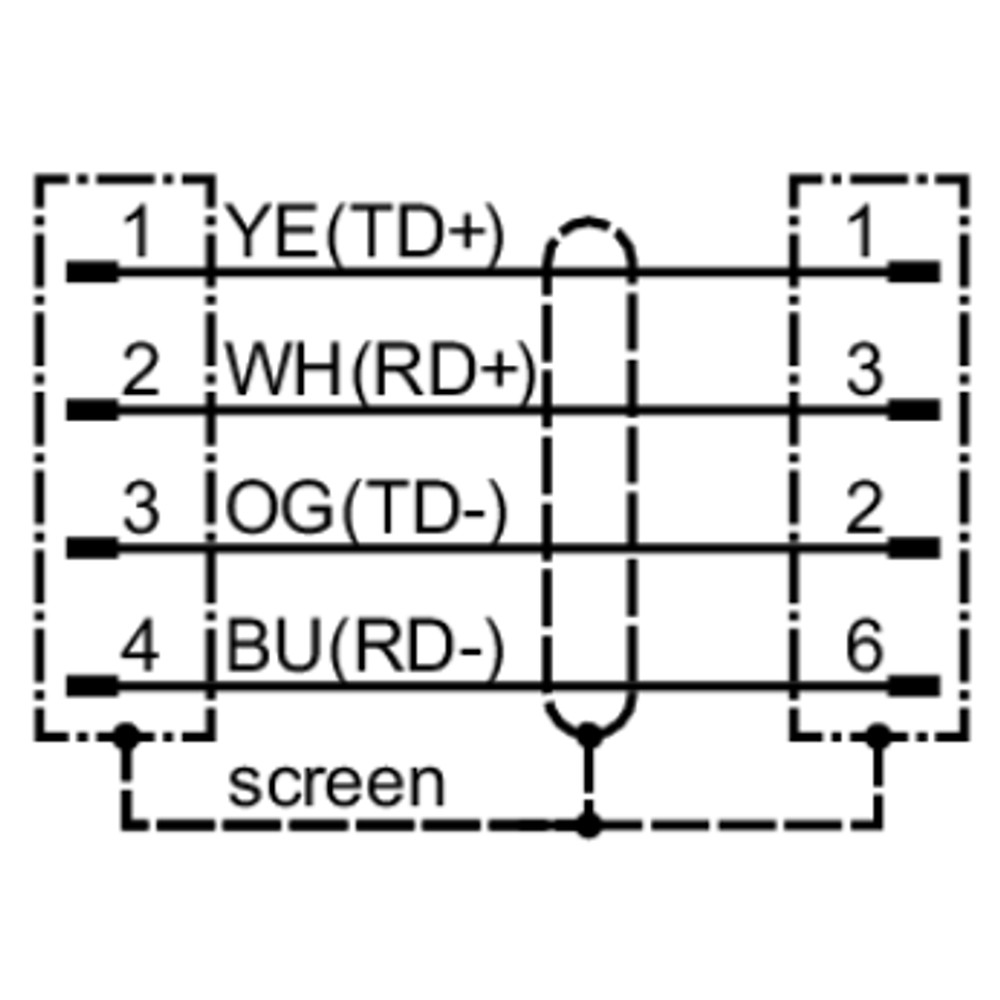

Elétrica Uma extremidade M12 reto, codificação D, com 4 contatos dourados; outra extremidade RJ45 reto, com 8 contatos dourados. Cabo de 3 m, blindado, PUR, 4 x 0,34 mm². A ficha informa tensão de operação de 30 V AC / 60 V DC e capacidade de carga total de 1,5 A; confirme os requisitos elétricos da instalação e do equipamento conectado.

Processo Não se aplica: trata-se de um cabo de comunicação, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Porta de equipamento M12 codificação D para porta RJ45, em aplicação Industrial Ethernet CAT5/CAT5e a 100 Mbit/s ou PROFINET Type C.	✓	As interfaces e aplicações correspondem às especificações informadas para o cabo.
Conectar duas portas M12 ou duas portas RJ45 diretamente.	✗	O cabo tem uma extremidade M12 e outra RJ45.
Instalação que exige proteção IP65/IP67 na extremidade RJ45.	✗	A ficha informa IP20 para o conector RJ45; IP65/IP67 são indicados para o conector M12.
Instalação móvel dentro das condições de flexão e deslocamento informadas.	✓	A ficha informa tolerância para dobras e deslocamentos, mais de 3 milhões de ciclos de curvatura e raio mínimo de flexão de 10 x o diâmetro do cabo.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet industrial ifm EVC936, M12 codificação D para RJ45, 3 m, blindado

Confirme que as portas a conectar correspondem a M12 codificação D e RJ45, e que a rede e a aplicação são compatíveis com as especificações do cabo.
Verifique o comprimento de 3 m e planeje o trajeto sem tração ou esmagamento do cabo.
Considere o raio mínimo de flexão de 10 vezes o diâmetro do cabo durante a instalação e a operação flexível.
Conecte o M12 à porta correspondente e aperte o bloqueio dentro da faixa indicada pelo fabricante, de 0,6...1,2 Nm.
Conecte a extremidade RJ45 à porta compatível e considere que essa extremidade é especificada como IP20.
Após a montagem, verifique o assentamento dos conectores e a comunicação; consulte a folha de dados do fabricante para detalhes adicionais.

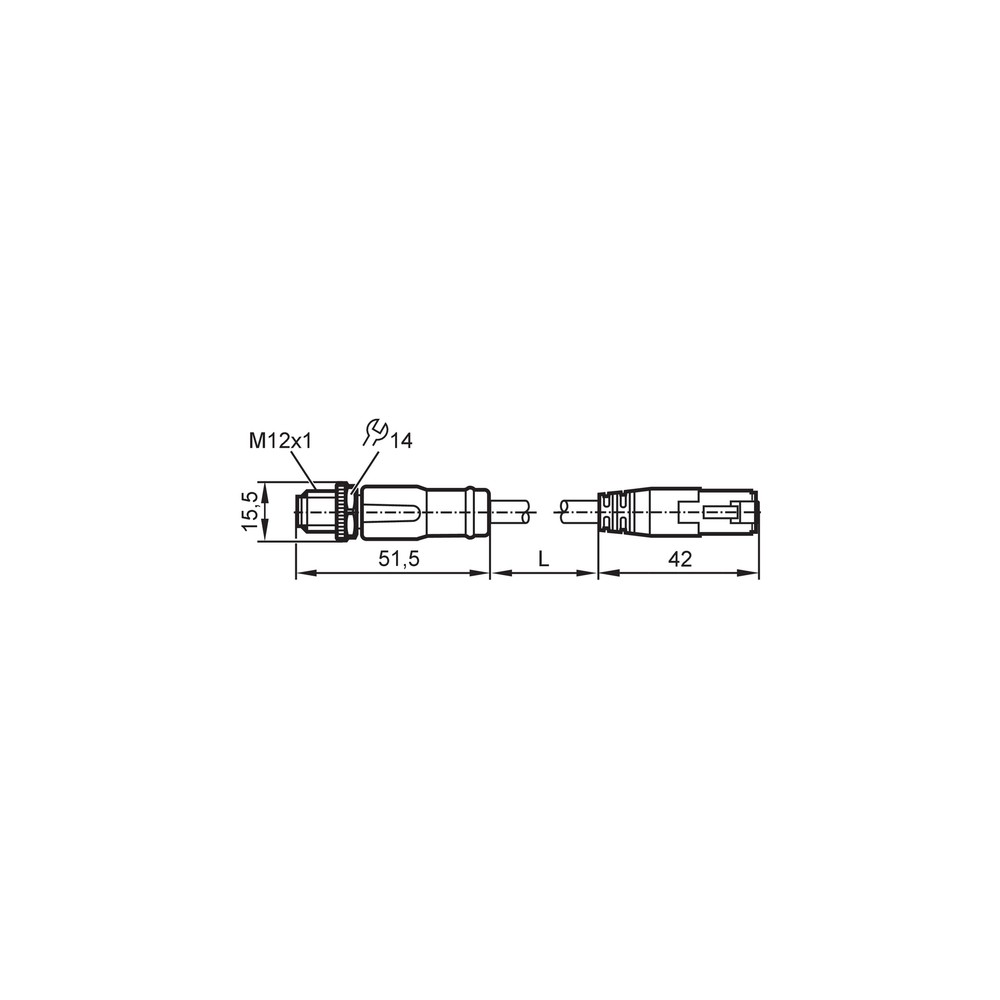

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação entre os equipamentos conectados.	Conector incompatível com a porta, conexão incompleta ou configuração da rede divergente da aplicação prevista.	Confirme o tipo e a codificação das portas, o encaixe das duas extremidades e a configuração de rede; consulte também a documentação dos equipamentos.
A comunicação fica intermitente quando o cabo se movimenta.	Curvatura abaixo do raio mínimo, esforço mecânico no cabo ou conexão não assentada corretamente.	Inspecione o trajeto do cabo, compare a curvatura com o mínimo de 10 x o diâmetro e verifique o assentamento dos conectores.
Há entrada de umidade ou contaminação na extremidade RJ45.	A extremidade RJ45 é especificada como IP20 e pode estar exposta a condições que exigem maior proteção.	Verifique as condições de exposição da conexão RJ45 e compare com o grau IP20 informado; não atribua a ela a proteção IP65/IP67 do M12.
O conector M12 fica solto ou a conexão apresenta falhas após a montagem.	Bloqueio insuficientemente apertado ou fora da faixa de torque indicada.	Inspecione o bloqueio e confira o torque aplicado em relação à faixa de 0,6...1,2 Nm informada para o M12.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVC936 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC936 e para que serve?

É um cabo de ligação Ethernet industrial com extremidades M12 codificação D e RJ45. A ficha o especifica para aplicações Industrial Ethernet CAT5/CAT5e a 100 Mbit/s e PROFINET Type C.

O EVC936 conecta quais tipos de portas?

Conecta uma porta M12 reta codificação D a uma porta RJ45 reta. Verifique o tipo de interface do equipamento antes da compra.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de ligação Ethernet EVC936. Não há acessórios adicionais informados.

Posso usar o RJ45 em uma área que exige IP65 ou IP67?

A ficha especifica IP20 para o conector RJ45, portanto não o classifica como IP65 ou IP67. A proteção IP65/IP67 é indicada para o conector M12.

Este cabo serve para conectar duas portas M12 ou duas portas RJ45?

Não diretamente: o EVC936 tem uma extremidade M12 e outra RJ45. Para duas portas do mesmo tipo, confirme a configuração de cabo necessária no equipamento e na documentação do fabricante.

A conexão cai quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique se os conectores estão assentados e se o cabo não está sendo curvado abaixo do raio mínimo de 10 vezes seu diâmetro. Inspecione também o trajeto para identificar tração ou esmagamento.

O M12 fica frouxo depois da instalação; qual pode ser a causa?

O bloqueio pode não estar apertado dentro da faixa especificada. Confira o assentamento e o torque indicado para o M12, de 0,6...1,2 Nm.

Como escolher entre o EVC936 e um cabo com outras extremidades?

Escolha o EVC936 quando precisar de 3 m entre uma porta M12 codificação D e uma RJ45, nas aplicações de rede informadas. Se a instalação exigir outras combinações de conectores, comprimento ou proteção na extremidade RJ45, selecione uma versão cujas especificações atendam a esses requisitos.

Que cuidados devo ter ao instalar o cabo em uma aplicação móvel?

Mantenha o raio de flexão igual ou superior a 10 vezes o diâmetro do cabo e considere os limites de movimento indicados na ficha. Evite esmagamento e tração durante a montagem.

Como confirmar o torque correto do conector M12?

A ficha informa 0,6...1,2 Nm para o bloqueio do M12. Consulte a folha de dados do fabricante para conferir as orientações completas de instalação.

GLOSSÁRIO TÉCNICO

Codificação D

Codificação indicada para o conector M12 deste cabo; a porta correspondente também deve ser M12 codificação D (Ref.: conexão elétrica - conector 1).

PROFINET Type C

Tipo de cabo/aplicação de rede informado para o EVC936 (Ref.: conexão elétrica - cabo).

CAT5/CAT5e

Categorias de cabo de rede listadas na ficha para a aplicação Ethernet do produto (Ref.: Aplicação).

IP20

Grau de proteção especificado para o conector RJ45; deve ser considerado separadamente do grau do M12 (Ref.: Proteção IP).

Raio mínimo de flexão

Menor raio indicado para flexão em aplicação flexível, definido como 10 vezes o diâmetro do cabo (Ref.: Raio de flexão em aplicação flexível).
