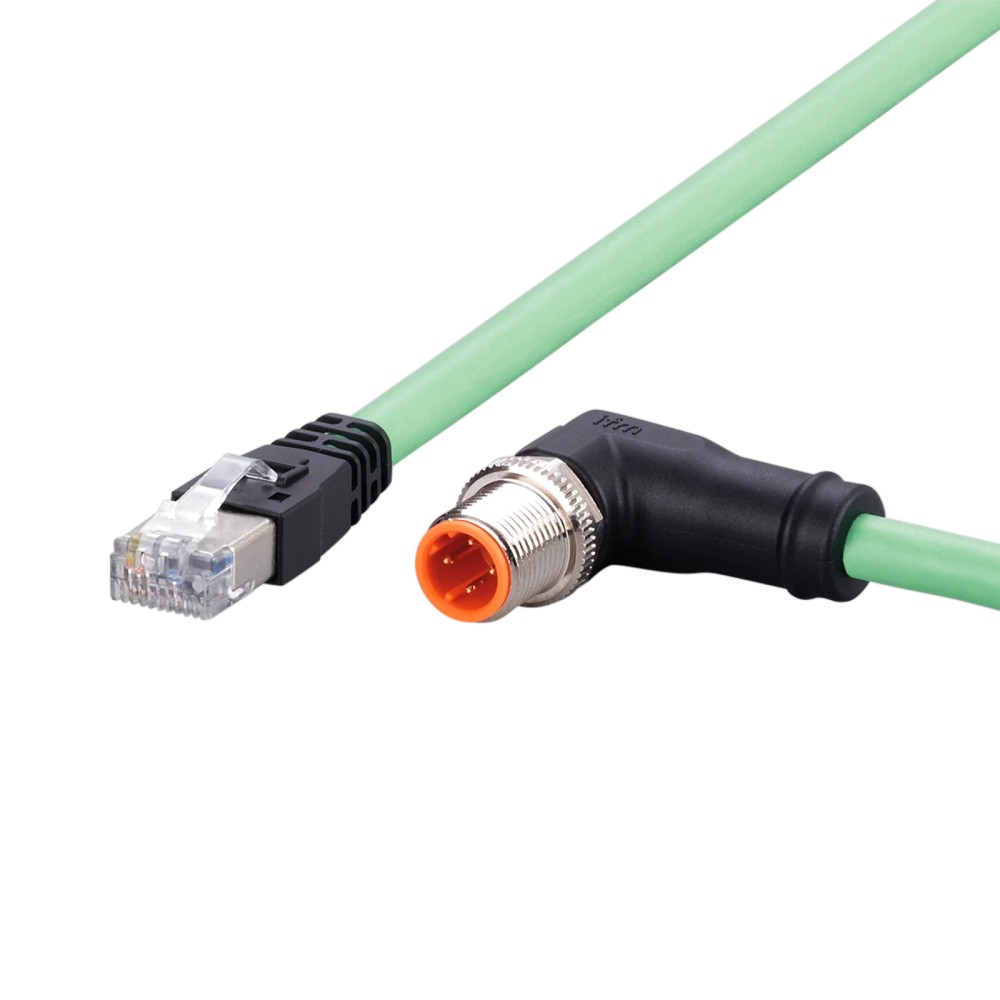

Cabo Ethernet IFM EVC935 20m - Blindado Industrial

Pré-visualizar: EVC935 IFM - Cabo Ethernet IFM Automação Industrial 20m, Blindado, Cód. D

EVC935 IFM - Cabo Ethernet IFM Automação Industrial 20m, Blindado, Cód. D

Imagem meramente ilustrativa

R$ 1.279,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC935
EAN: 4021179328098
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC935 IFM - Cabo Ethernet IFM Automação Industrial 20m, Blindado, Cód. D"

Destaques do Produto

Comprimento

20 m

Conexão no lado M12

M12 angular, código D, 4 contatos

Conexão no lado Ethernet

RJ45 reto, 8 contatos

Rede indicada

Ethernet industrial CAT5/CAT5e, 100 Mbit/s

Instalação

Cabo blindado; Ø 6,5 mm; raio mínimo de flexão de 10 x o diâmetro em aplicação flexível

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet IFM EVC935, 20 m, blindado, conector M12 angular código D e RJ45 reto

O IFM EVC935 é um cabo de ligação para Ethernet industrial, com 20 m de comprimento e conectores M12 angular, código D, e RJ45 reto. É especificado para CAT5/CAT5e e 100 Mbit/s, com cabo blindado e contatos dourados. A construção é sem silicone e sem halogênio, com tolerância indicada para dobras e deslocamentos.

PRINCIPAIS ESPECIFICAÇÕES

SKU / modelo	EVC935
Comprimento do cabo	20 m
Aplicação de rede	Ethernet industrial; CAT5/CAT5e; 100 Mbit/s
Conectores	M12 angular, código D; RJ45 reto
Blindagem	Blindado
Diâmetro do cabo	6,5 mm
Material e especificação do cabo	PUR, verde; 4 x 0,34 mm² (7 x Ø 0,25 mm)
Temperatura ambiente	−25 a 90 °C
Grau de proteção informado	IP65, IP67; conectores M12/RJ45: IP20
Movimentação	Mais de 3 milhões de ciclos de curvatura; torção ±180°/m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões Ethernet industrial que exijam cabo de 20 m com interface M12 angular código D e RJ45 reto.
Aplicações CAT5/CAT5e a 100 Mbit/s, conforme especificação informada.
Aplicações industriais, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme descrição do produto.
Instalações com movimentação compatível com os limites declarados de curvatura, torção e temperatura.

⚠ Considere outro se precisa de:

Não selecione se o equipamento exigir outro tipo de conector, orientação, codificação ou comprimento: a ficha identifica M12 angular código D, RJ45 reto e 20 m.
Não use como ligação elétrica de potência; o produto é especificado como cabo de ligação Ethernet.
Não considere as extremidades protegidas como IP65/IP67: para os conectores M12/RJ45 a ficha informa IP20.

APLICAÇÕES E USO

Uso documentado: conexão Ethernet industrial em aplicações de automação industrial e máquinas-ferramenta, inclusive em cenários associados a refrigerantes e lubrificantes. A ficha especifica CAT5/CAT5e e 100 Mbit/s.
Uso em percurso móvel: a ficha declara mais de 3 milhões de ciclos de curvatura, torção de ±180°/m e velocidade máxima de 3,3 m/s sob as condições de percurso horizontal de 5 m e aceleração máxima de 5 m/s².
Possibilidade condicionada: integração entre um equipamento com M12 código D e uma porta RJ45, desde que a interface e os requisitos de comunicação do equipamento correspondam à configuração do cabo.
Limitação: os conectores são especificados como IP20; avalie a proteção necessária nas interfaces e no conjunto instalado antes da aplicação.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet IFM EVC935, 20 m, blindado, conector M12 angular código D e RJ45 reto, verifique estes pontos:

Escolha o EVC935 quando

A instalação exigir uma ligação Ethernet industrial de 20 m, CAT5/CAT5e a 100 Mbit/s, com M12 angular código D em uma extremidade e RJ45 reto na outra.

Verifique o percurso móvel

Para aplicação flexível, compare o percurso com o raio mínimo de curvatura declarado de 10 vezes o diâmetro do cabo e respeite as condições de movimentação informadas na ficha.

Busque outra configuração quando

O equipamento exigir outro comprimento, outra combinação de conectores, outra codificação M12 ou proteção diferente para as extremidades; esses requisitos não correspondem à configuração identificada para o EVC935.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação Ethernet	Classificação do produto na ficha.
Modelo / SKU	EVC935	Identificador do produto.
Marca	IFM	Fabricante informado no anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes; Ethernet industrial	Cenários e uso indicados na ficha.
Aplicação de rede	CAT5/CAT5e; 100 Mbit/s	Categoria e velocidade de transmissão informadas.

Dados elétricos e de comunicação
Tensão de operação	30 V AC / 60 V DC	Valor declarado na ficha; não representa especificação de alimentação do equipamento conectado.
Capacidade de carga total	1,5 A	Valor declarado pelo fabricante para o cabo/conjunto.
Classe de proteção	III	Classificação informada na ficha.

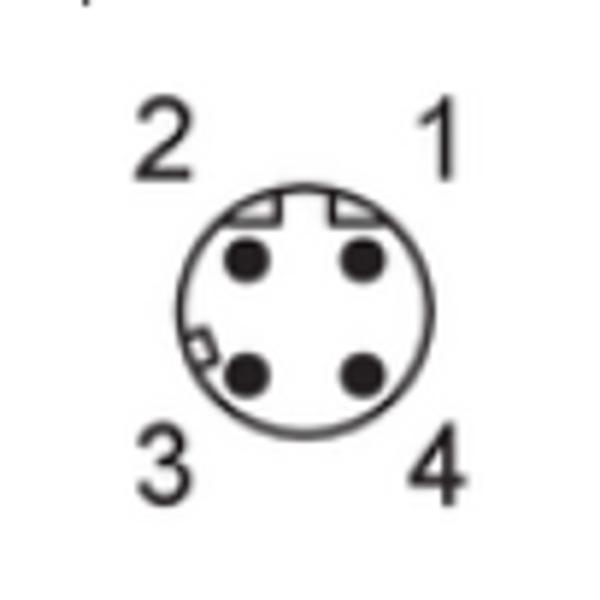

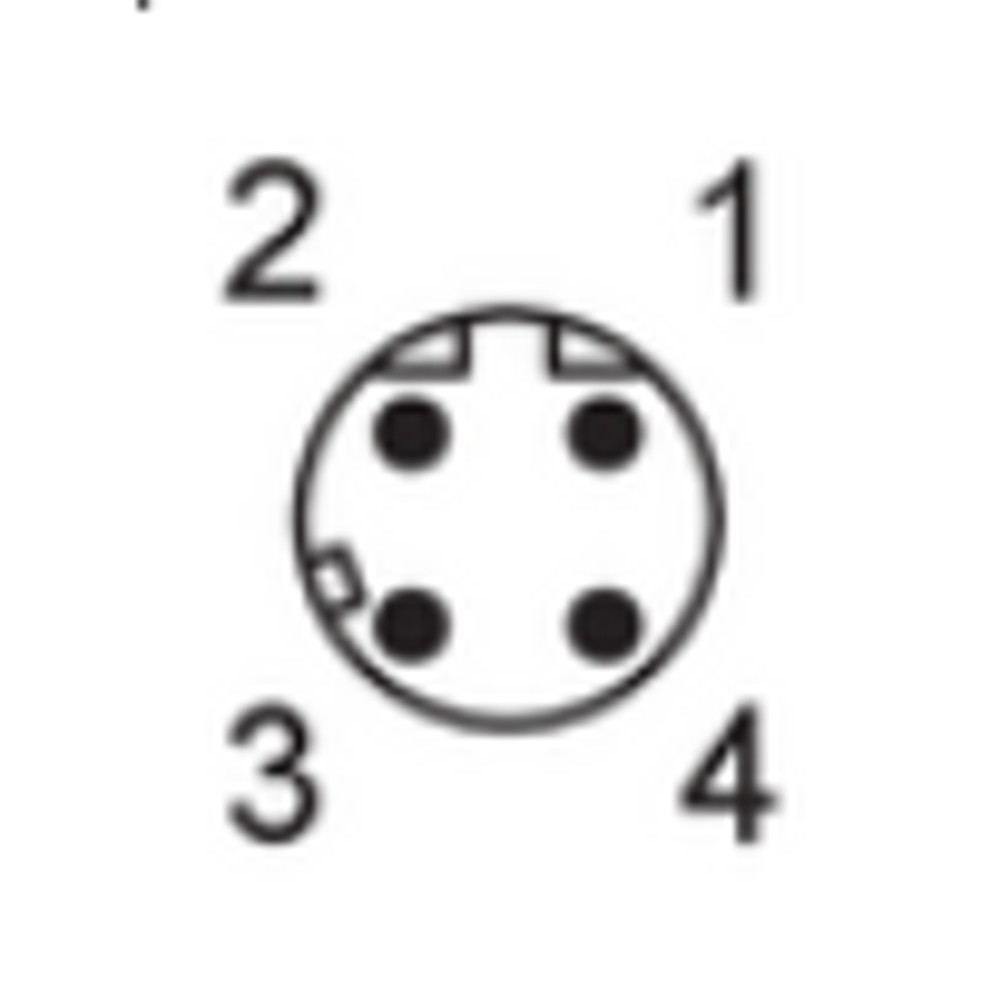

Contatos M12	4, dourados	Características do conector M12.

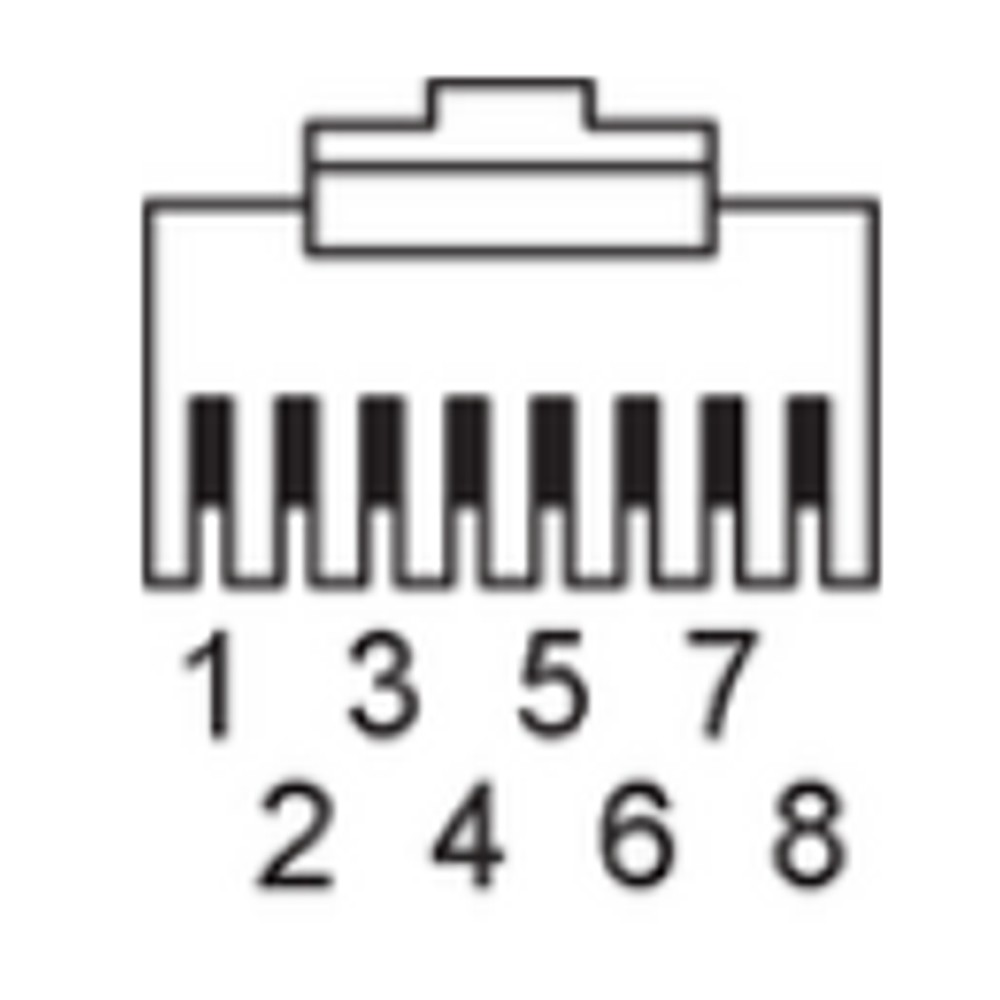

Contatos RJ45	8, dourados	Características do conector RJ45.

Conexões
Conector M12	1 x M12 angular, codificação D; corpo TPU preto; bloqueio em latão niquelado; torque de aperto máximo 0,6 a 1,2 Nm	Configuração e materiais da extremidade M12; seguir a faixa de torque declarada.
Conector RJ45	1 x RJ45 reto; corpo PC	Configuração da extremidade RJ45.
Grau de proteção	IP65, IP67; conectores M12/RJ45: IP20	A ficha diferencia o grau informado para o produto daquele aplicável aos conectores; não atribuir IP65/IP67 às extremidades.

Construção e dados mecânicos
Comprimento do cabo	20 m	Comprimento nominal declarado.
Especificação do cabo	PUR, sem halogênio, verde; 4 x 0,34 mm² (7 x Ø 0,25 mm); blindado	Construção e composição informadas para o cabo.
Diâmetro do cabo	6,5 mm	Diâmetro nominal declarado.
Material do invólucro	TPU / PC	Materiais declarados para os componentes do conjunto.
Material da porca/bloqueio	Latão niquelado	Material declarado para o bloqueio do conector M12.
Blindagem	Blindado	Característica de construção indicada na ficha.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Limite mínimo indicado para aplicação flexível.
Ciclos de curvatura	> 3 milhões	Valor declarado na ficha; condições de ensaio não detalhadas no contexto fornecido.
Esforço de torção	±180°/m	Valor declarado para torção.
Tolerâncias para dobras e deslocamentos	Sim	Característica de movimentação indicada na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite condicionado ao percurso e à aceleração especificados.
Peso	1.236,8 g	Massa informada nos dados do produto.

Condições ambientais
Temperatura ambiente	−25 a 90 °C	Faixa declarada; a ficha também identifica essa faixa para condição móvel.
Temperatura ambiente em movimento	−25 a 90 °C	Faixa especificada para condição móvel.

Dados de fornecimento
Conteúdo informado	1 peça	Unidades por embalagem declaradas na ficha.
Acessórios	Nenhum acessório adicional especificado	A ficha não relaciona itens adicionais incluídos.

COMPATIBILIDADE

Comunicação

• Ethernet industrial, CAT5/CAT5e, 100 Mbit/s, conforme aplicação informada na ficha.

• A ficha não identifica protocolos de aplicação específicos; confirme o protocolo e os requisitos do equipamento no datasheet ou documentação do fabricante.

Conexões

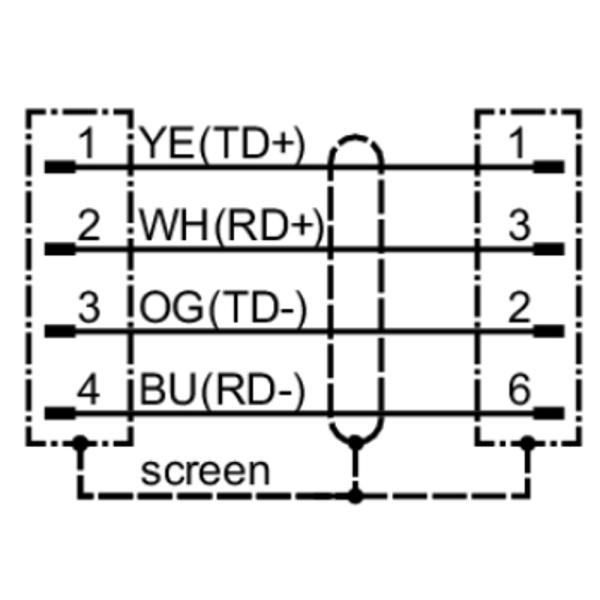

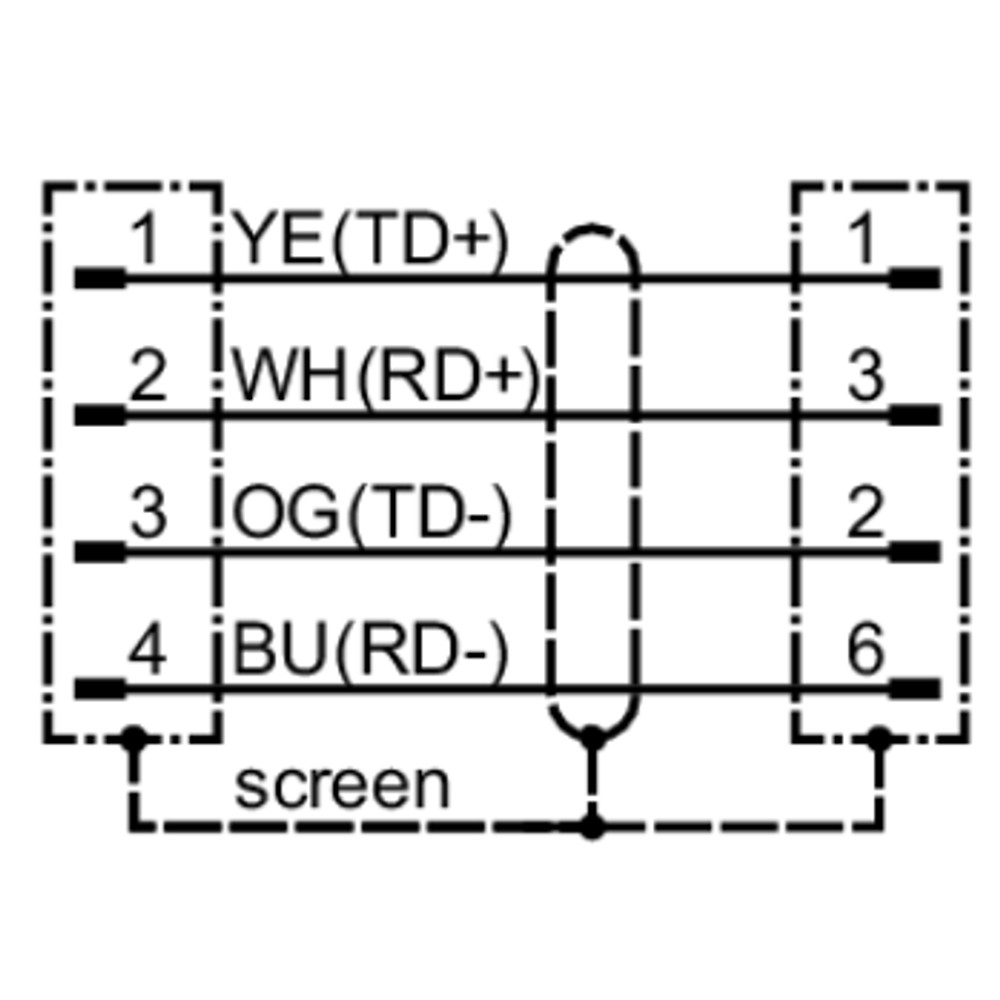

Elétrica Uma extremidade: conector M12 angular, codificação D, 4 contatos dourados. Outra extremidade: conector RJ45 reto, 8 contatos dourados. A ficha informa tensão de operação de 30 V AC / 60 V DC e capacidade de carga total de 1,5 A; esses dados não devem ser interpretados como especificação de potência para a conexão Ethernet.

Processo Não se aplica: trata-se de um cabo de ligação Ethernet, não de uma conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento Ethernet industrial com interface M12 código D e porta RJ45, em ligação CAT5/CAT5e de 100 Mbit/s	✓	A ficha identifica essas interfaces e essa aplicação de rede.
Equipamento que requer M12 angular código D na conexão M12	✓	O cabo possui conector M12 angular com codificação D.
Equipamento que requer M12 reto, codificação diferente ou outro tipo de conector	✗	A configuração declarada é M12 angular código D e RJ45 reto; as demais variantes não são identificadas para este SKU.
Instalação que exige proteção IP65/IP67 diretamente nos conectores	✗	A ficha informa IP20 para os conectores M12/RJ45; IP65 e IP67 não devem ser atribuídos às extremidades.
Aplicação que requer protocolo de comunicação específico não identificado na ficha	✗	A ficha informa Ethernet industrial CAT5/CAT5e a 100 Mbit/s, mas não especifica protocolos de aplicação. Verifique os requisitos do equipamento.
Percurso flexível respeitando raio mínimo de 10 x o diâmetro do cabo	✓	A ficha declara esse raio mínimo para aplicação flexível e mais de 3 milhões de ciclos de curvatura.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet IFM EVC935, 20 m, blindado, conector M12 angular código D e RJ45 reto

Confirme que as interfaces dos equipamentos correspondem a M12 angular código D e RJ45 reto e que a ligação requerida é CAT5/CAT5e a 100 Mbit/s.
Desenergize os equipamentos conforme os procedimentos da instalação antes de conectar ou desconectar o cabo.
Planeje o percurso considerando o comprimento de 20 m, o diâmetro de 6,5 mm e, em aplicação flexível, o raio mínimo de curvatura de 10 vezes o diâmetro.
Evite exceder as condições de movimentação declaradas: torção de ±180°/m e, quando aplicável, velocidade máxima de 3,3 m/s sob as condições especificadas na ficha.
Acople os conectores sem forçar o alinhamento e aperte o bloqueio M12 dentro do torque máximo declarado de 0,6 a 1,2 Nm.
Após a conexão, verifique o encaixe dos conectores, o estado do cabo e a comunicação; considere que os conectores M12/RJ45 são especificados como IP20.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

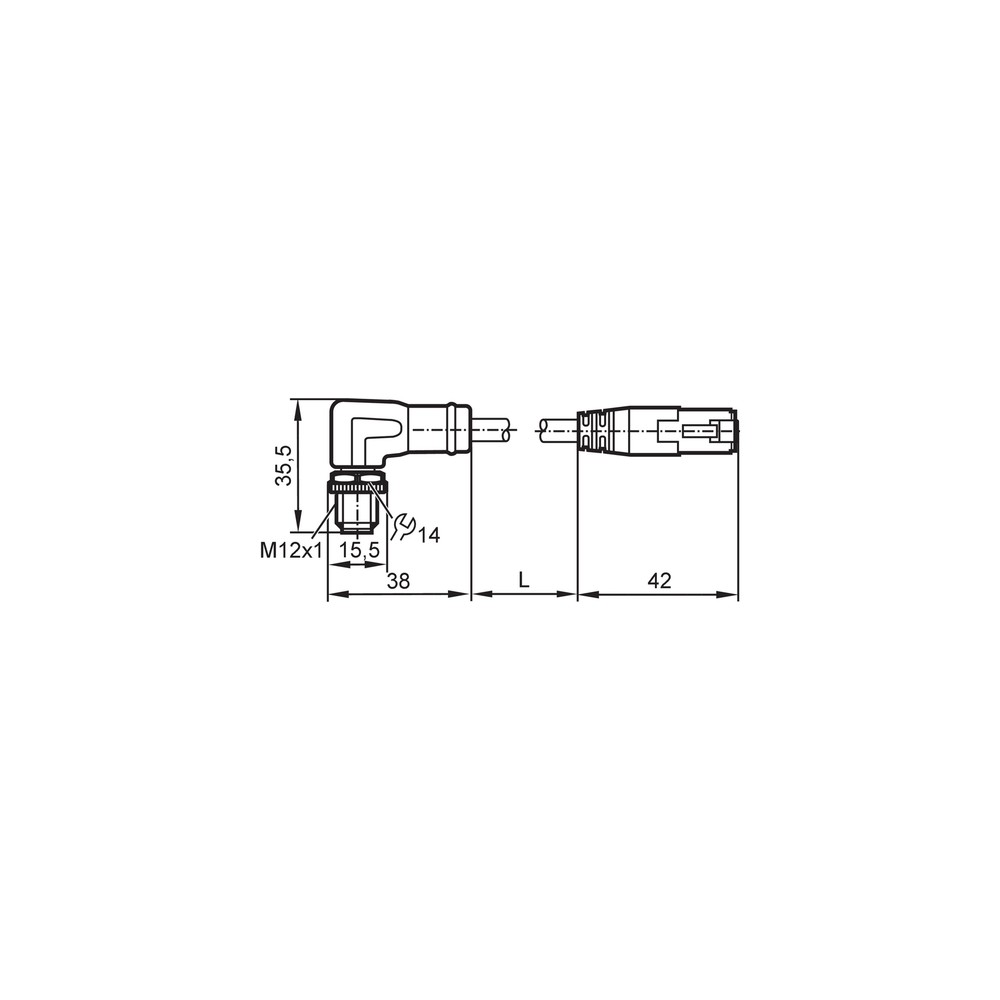

Folha de dados IFM EVC935 (PDF) (Datasheet) Desenho em escala do produto (Desenho Dimensional)
