Cabo Ethernet ifm EVC933 M12 p/ RJ45 5m Industrial

Pré-visualizar: EVC933 IFM - Cabo Ethernet ifm Automação Industrial M12 Angular p/ RJ45 5m

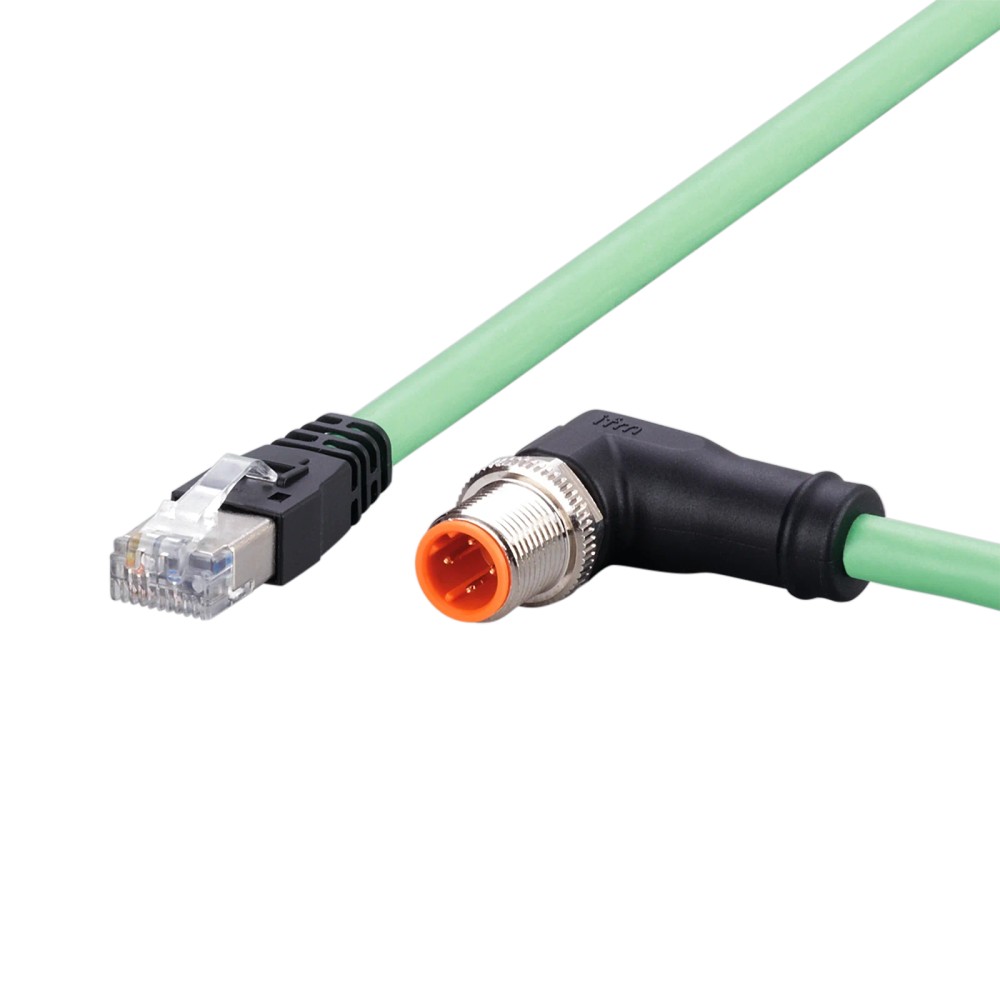

EVC933 IFM - Cabo Ethernet ifm Automação Industrial M12 Angular p/ RJ45 5m

Imagem meramente ilustrativa

R$ 456,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC933
EAN: 4021179328074
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 5...mais

Fechar menu

Saiba mais sobre: "EVC933 IFM - Cabo Ethernet ifm Automação Industrial M12 Angular p/ RJ45 5m"

Destaques do Produto

Comprimento do cabo

5 m

Conector M12

Angular, codificação D, 4 contatos

Conector RJ45

Reto, 8 contatos

Rede indicada

Industrial Ethernet CAT5/CAT5e, até 100 Mbit/s

Revestimento e blindagem

PUR, cabo blindado

Proteção dos conectores

IP20 nos conectores; confirme a necessidade de proteção da instalação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet ifm EVC933, M12 angular codificação D para RJ45 reto, 5 m

O ifm EVC933 é um cabo de ligação Ethernet para conectar uma interface M12 codificação D a uma interface RJ45. É destinado a aplicações de automação industrial e Industrial Ethernet, com transmissão CAT5/CAT5e de até 100 Mbit/s. Possui cabo blindado de 5 m com revestimento PUR e proteção IP65/IP67 indicada para o conjunto, observadas as limitações de proteção dos conectores.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC933
Conexão lado 1	M12 angular, codificação D, 4 contatos
Conexão lado 2	RJ45 reto, 8 contatos
Comprimento	5 m
Aplicação Ethernet	CAT5/CAT5e; até 100 Mbit/s
Cabo	Blindado, PUR, sem halogênio, Ø 6,5 mm
Proteção	IP65/IP67 no cabo/conjunto conforme ficha; conectores M12 e RJ45: IP20
Temperatura de operação	-25 a 90 °C
Tensão máxima	30 V AC / 60 V DC
Corrente por contato	1,5 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão entre equipamento com interface M12 codificação D e equipamento com interface RJ45, quando a aplicação requer Ethernet CAT5/CAT5e até 100 Mbit/s.
Instalações industriais e de automação, incluindo aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.
Aplicações que requerem cabo de 5 m, blindagem e revestimento PUR.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir conectores com proteção IP65/IP67: a ficha indica IP20 para os conectores M12 e RJ45.
Não usar como substituto de cabo para velocidade ou categoria de rede diferentes das especificadas sem validar a compatibilidade com os equipamentos e a rede.
Não selecionar quando forem necessários outros comprimentos ou tipos de conector; este modelo tem 5 m, M12 angular codificação D e RJ45 reto.

APLICAÇÕES E USO

Uso declarado em automação industrial e Industrial Ethernet, incluindo conexão em máquinas-ferramenta.
Aplicação declarada em ambientes de máquinas com refrigerantes e lubrificantes; a proteção dos conectores é IP20, portanto a exposição deve ser avaliada na instalação.
Pode ser aplicado em percurso móvel dentro dos parâmetros declarados: deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s²; respeitar o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
A aplicação de rede informada é CAT5/CAT5e a 100 Mbit/s; outros níveis de desempenho não estão especificados na ficha.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet ifm EVC933, M12 angular codificação D para RJ45 reto, 5 m, verifique estes pontos:

Escolha o EVC933

Quando os equipamentos tiverem interfaces correspondentes M12 codificação D e RJ45, a aplicação aceitar CAT5/CAT5e até 100 Mbit/s e o comprimento de 5 m atender ao percurso.

Verifique a exposição dos conectores

A classificação informada para os conectores é IP20. Se os pontos de conexão precisarem de proteção contra ingresso de poeira ou água, valide a instalação e os acessórios de proteção necessários antes da seleção.

Considere o movimento do cabo

Para aplicação flexível, a ficha informa mais de 3 milhões de ciclos de curvatura e raio mínimo de flexão de 10 vezes o diâmetro do cabo. Confirme o percurso, a velocidade de movimento e as condições reais de instalação.

Busque outra configuração se necessário

Se a conexão exigir outro comprimento, codificação, orientação ou tipo de conector, selecione uma versão que corresponda às interfaces físicas e aos requisitos elétricos da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Marca indicada no anúncio.
Modelo	EVC933	Código do produto.
Tipo	Cabo de ligação Ethernet com conectores	Classificação do produto.
GTIN	4021179328074	Identificador comercial informado.
Part number do anúncio	EVC933	Código indicado nos dados básicos do anúncio.
Quantidade da embalagem	1 peça	Quantidade informada por embalagem.
Peso	334,4 g	Valor informado nos atributos do catálogo.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Área de aplicação e comunicação
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; aplicações com refrigerantes e lubrificantes	Cenários declarados na ficha do produto.
Tipo de rede	Industrial Ethernet	Aplicação de comunicação indicada.
Categoria de cabo	CAT5/CAT5e	Categoria declarada para a aplicação Ethernet.
Taxa de transmissão	100 Mbit/s	Taxa informada na descrição de aplicação.
Especificação adicional do cabo	PROFINET Type C	Informação declarada na especificação do cabo.

Dados elétricos
Tensão máxima AC	30 V	Limite máximo informado para corrente alternada.
Tensão máxima DC	60 V	Limite máximo informado para corrente contínua.
Corrente por contato	1,5 A	Valor informado por contato; não representa a corrente total do cabo.
Categoria de isolação	III	Categoria indicada nos atributos do produto.

Conexões e pinagem física
Conector lado 1	1 x M12 angular, codificação D, 4 contatos dourados	Configuração física de uma extremidade.
Corpo do conector lado 1	TPU, preto	Material e cor declarados para o corpo do M12.
Bloqueio lado 1	Latão niquelado	Material informado para o mecanismo de bloqueio.
Torque de aperto máximo	0,6 a 1,2 Nm	Faixa declarada para o aperto do conector M12.
Conector lado 2	1 x RJ45 reto, 8 contatos dourados	Configuração física da outra extremidade.
Corpo do conector lado 2	PC	Material declarado para o corpo do RJ45.

Dados mecânicos e construção
Comprimento	5 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material declarado para a capa do cabo.
Material dos corpos	TPU / PC	Materiais indicados para os corpos dos conectores.
Diâmetro do cabo	6,5 mm	Diâmetro externo informado.
Seção dos condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção do cabo indicada na especificação.
Blindagem	Sim	O cabo é declarado como blindado.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na especificação do cabo.
Contatos	Banhados a ouro	Acabamento declarado para os contatos dos conectores.
Esforço de torção	±180°/m	Valor declarado para o esforço de torção.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Limite mínimo indicado para aplicação flexível.
Ciclos de curvatura	> 3 milhões	Número de ciclos declarado na ficha.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; observar os parâmetros de movimento especificados.
Velocidade de movimento	Máx. 3,3 m/s	Declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Condições ambientais e proteção
Faixa de temperatura	-25 a 90 °C	Faixa informada para o produto; a ficha também a associa à condição móvel.
Grau de proteção do cabo/conjunto	IP65/IP67	Classificação indicada nos atributos; não deve ser atribuída individualmente aos conectores.
Grau de proteção dos conectores	IP20	A ficha especifica IP20 para o conector M12 e o conector RJ45.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5/CAT5e

• Até 100 Mbit/s

• Aplicações indicadas: máquinas-ferramenta e aplicações com refrigerantes e lubrificantes

Conexões

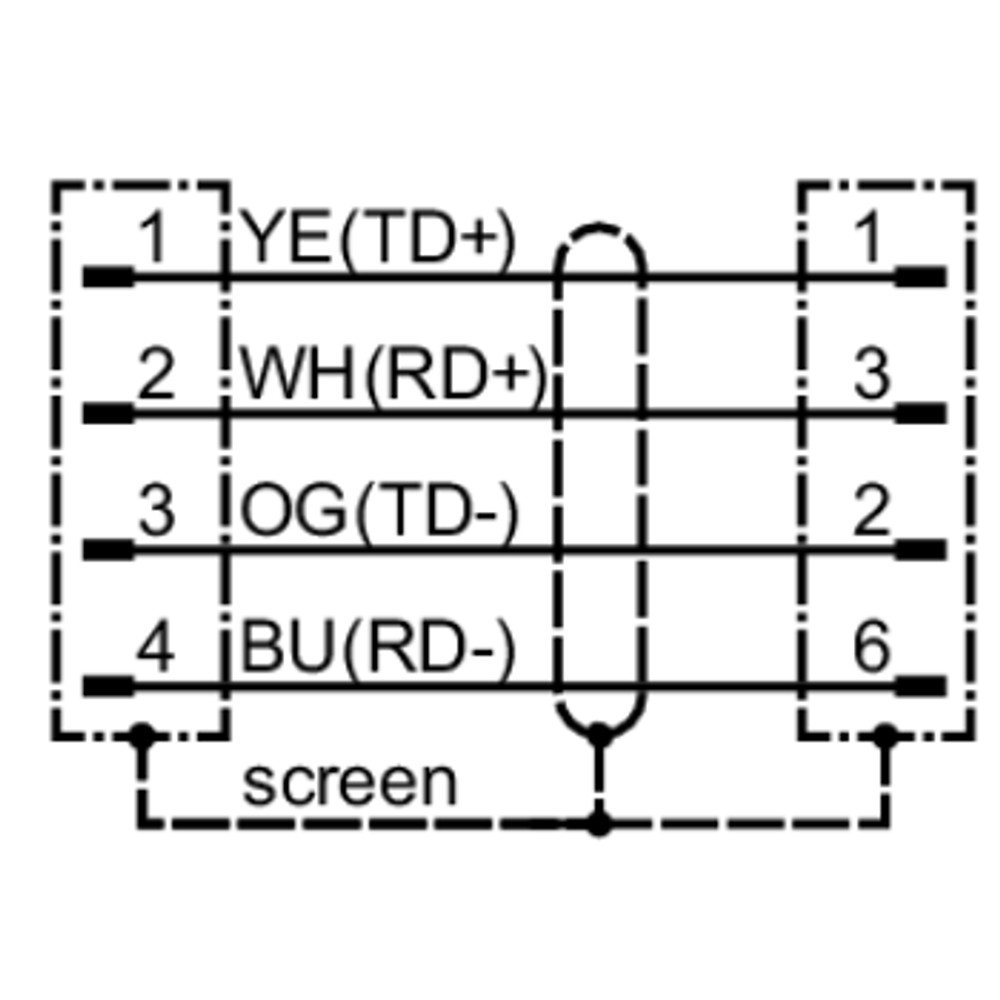

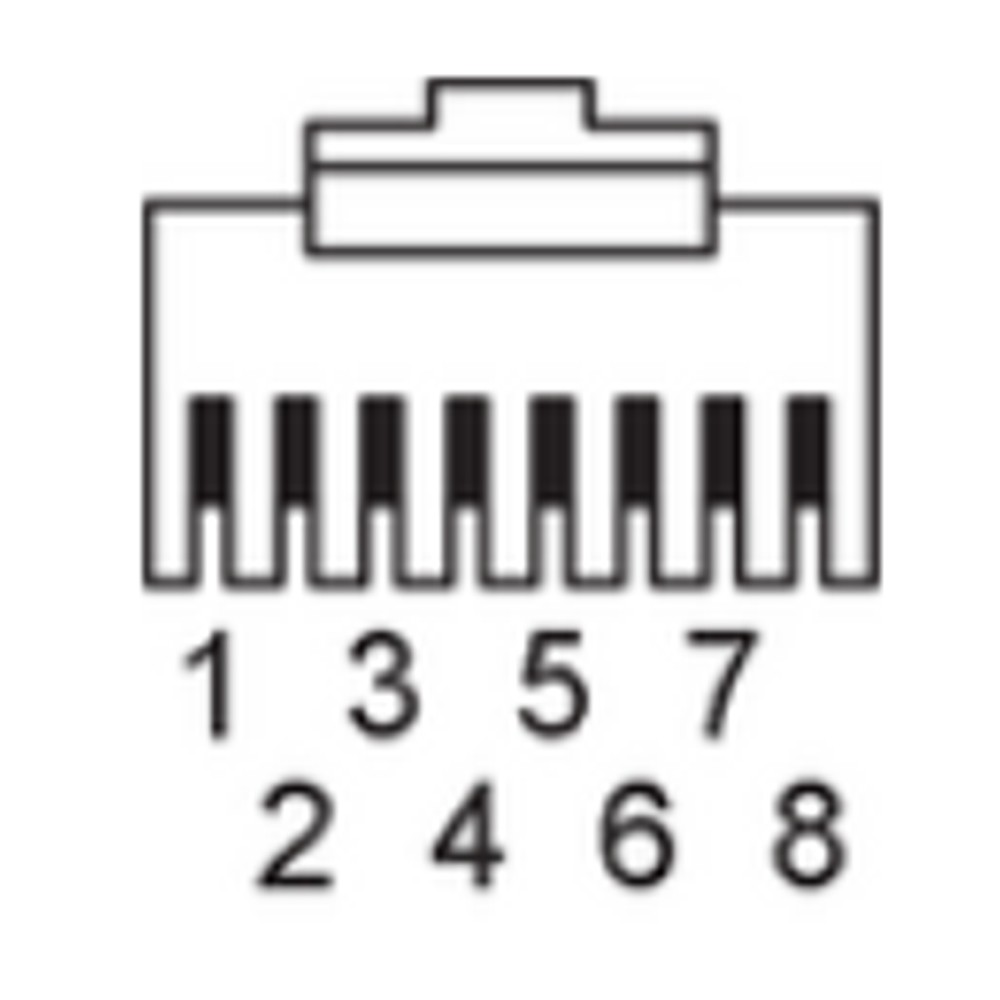

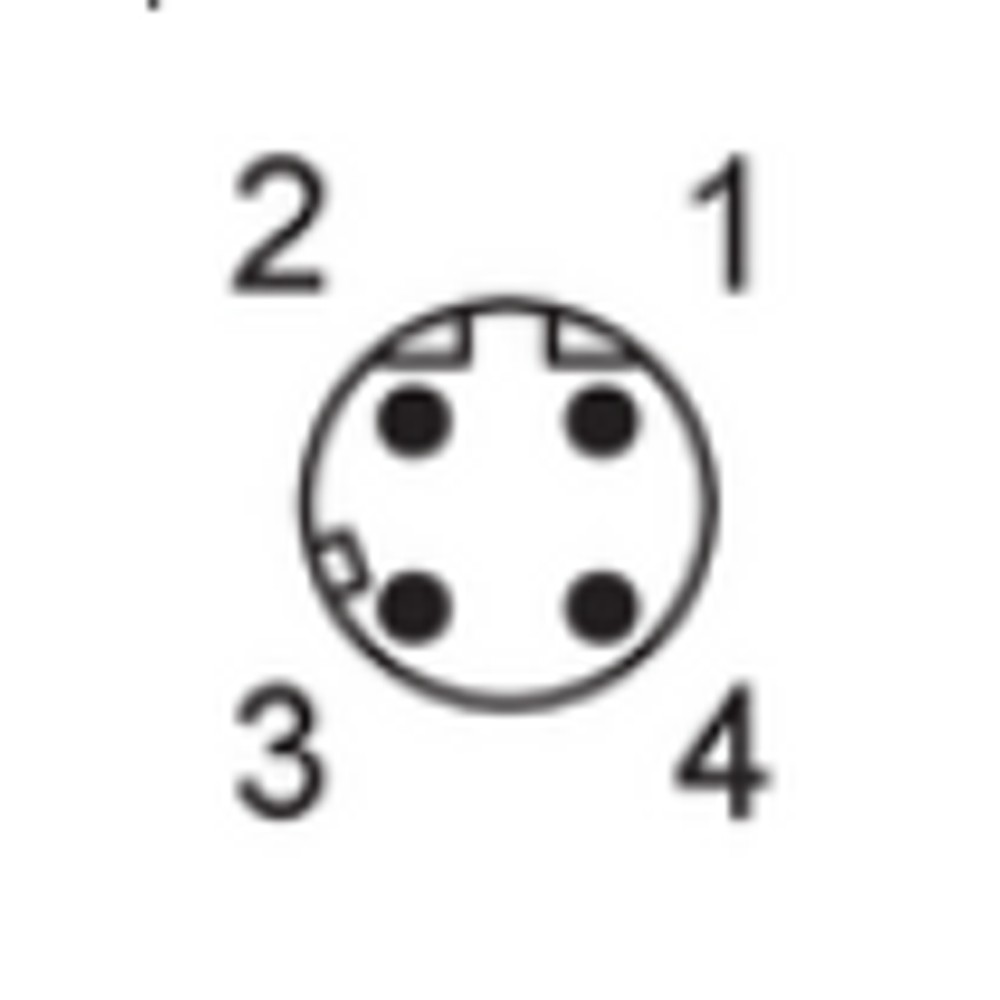

Elétrica Lado 1: M12 codificação D, angular, 4 contatos dourados. Lado 2: RJ45 reto, 8 contatos dourados. Cabo blindado; tensão máxima informada de 30 V AC ou 60 V DC e corrente de 1,5 A por contato. Verifique a pinagem e os limites elétricos nos equipamentos conectados e no datasheet.

Processo Não se aplica: trata-se de um cabo de ligação Ethernet, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar uma interface Ethernet M12 codificação D a uma interface RJ45, em rede CAT5/CAT5e até 100 Mbit/s	✓	As duas terminações e a aplicação Ethernet estão indicadas para o produto.
Instalação que exige conectores M12 e RJ45 com proteção IP65 ou IP67	✗	A ficha informa IP20 para os conectores M12 e RJ45; não se deve atribuir a eles a proteção IP65/IP67 indicada para o cabo/conjunto.
Percurso que requer cabo de comprimento diferente de 5 m	✗	O comprimento deste modelo é 5 m; outra extensão requer uma configuração correspondente.
Aplicação que exige transmissão acima de 100 Mbit/s ou categoria diferente de CAT5/CAT5e	✗	A ficha indica CAT5/CAT5e e 100 Mbit/s; não há evidência para validar velocidades superiores ou outra categoria.
Aplicação flexível compatível com os parâmetros de movimento declarados	✓	A ficha informa mais de 3 milhões de ciclos de curvatura e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m, com aceleração máxima de 5 m/s². A instalação deve respeitar também o raio mínimo de flexão indicado.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet ifm EVC933, M12 angular codificação D para RJ45 reto, 5 m

Confirme que as interfaces dos equipamentos correspondem a M12 codificação D e RJ45 e que a aplicação de rede é compatível com as especificações do cabo.
Verifique o comprimento do percurso e posicione o cabo de 5 m sem tração ou torção indevida.
Respeite o raio mínimo de flexão indicado para aplicação flexível: 10 vezes o diâmetro do cabo.
Conecte o M12 angular à porta correspondente, alinhando a codificação antes de acoplar.
Aperte o bloqueio M12 dentro da faixa indicada de 0,6 a 1,2 Nm; conecte o RJ45 reto à interface correspondente.
Antes de energizar ou colocar a rede em operação, confira o assentamento dos conectores, a integridade do cabo e a proteção ambiental necessária, considerando IP20 nos conectores.

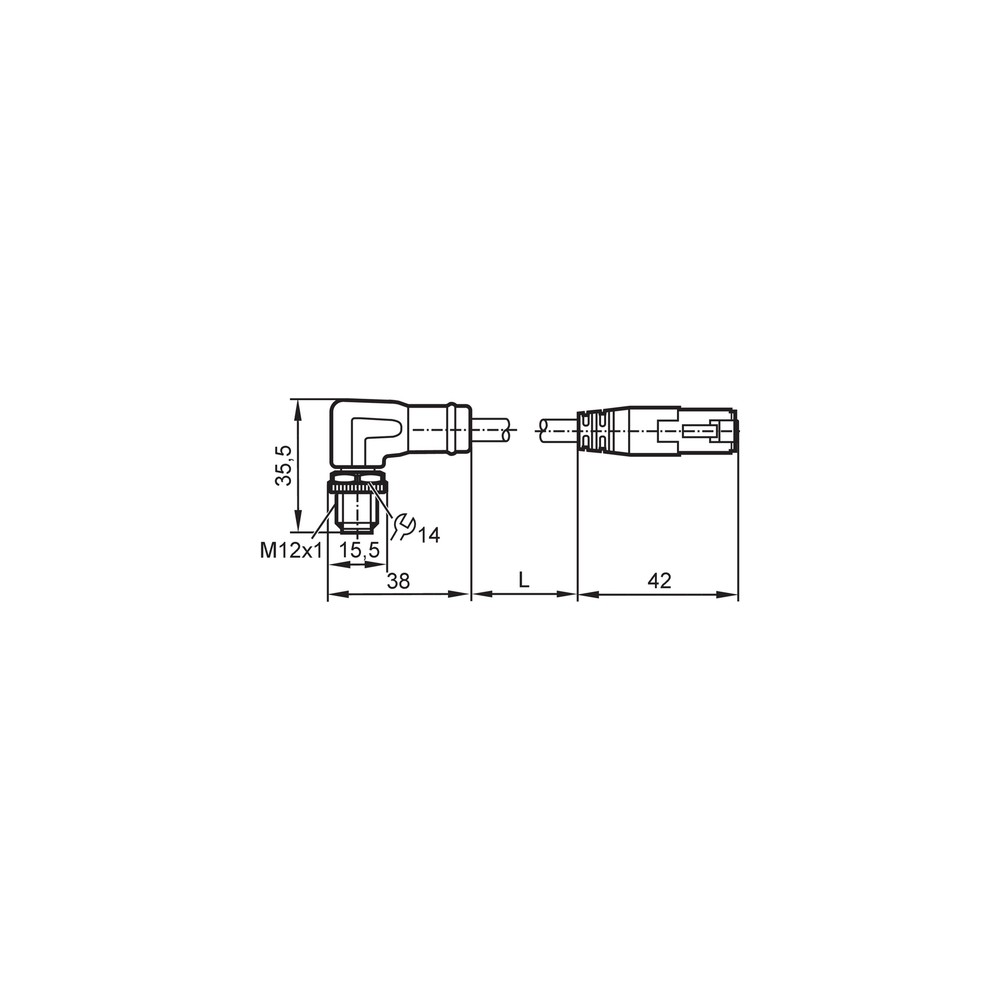

Desenho Dimensional
