Cabo Ethernet Industrial IFM EVC932 M12 p/ RJ45 2m

Pré-visualizar: EVC932 IFM - Cabo Ethernet Industrial Automação Industrial M12 Angular p/ RJ45 2m

EVC932 IFM - Cabo Ethernet Industrial Automação Industrial M12 Angular p/ RJ45 2m

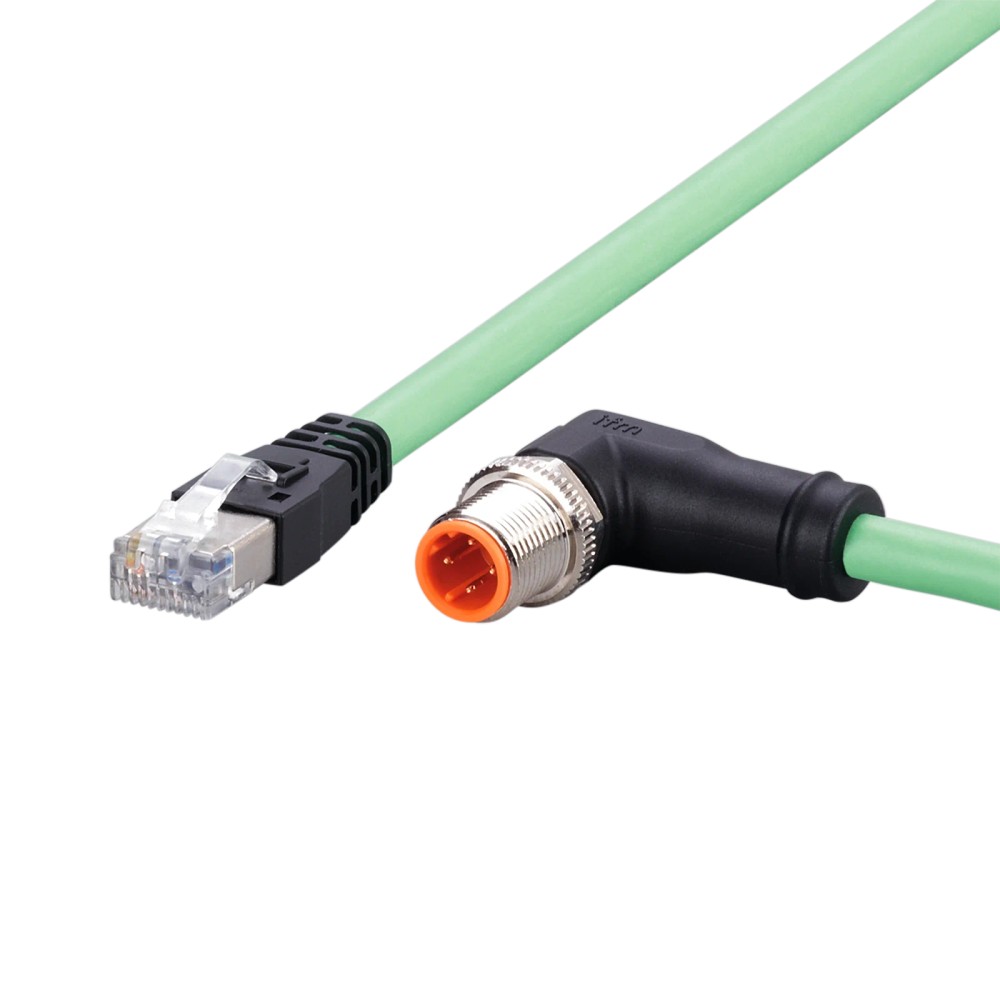

Imagem meramente ilustrativa

R$ 293,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC932
EAN: 4021179328067
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC932 IFM - Cabo Ethernet Industrial Automação Industrial M12 Angular p/ RJ45 2m"

Destaques do Produto

Comprimento

2 m

Conexão no lado do equipamento

M12 angular, código D, 4 contatos

Conexão no outro lado

RJ45 reto, 8 contatos

Rede indicada

Ethernet industrial CAT5/CAT5e, 100 Mbit/s

Ambiente

Temperatura de -25 a 90 °C; verificar a proteção IP necessária na instalação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Ethernet Industrial IFM EVC932, M12 angular código D para RJ45 reto, 2 m

O IFM EVC932 é um cabo de ligação Ethernet para conectar equipamentos com interface M12 código D a uma conexão RJ45. É destinado a aplicações de Ethernet industrial e automação, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. Possui construção CAT5/CAT5e, velocidade indicada de 100 Mbit/s e comprimento de 2 m. O cabo é blindado e tolera aplicações com dobras e deslocamentos, respeitado o raio mínimo especificado.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC932; Ethernet, código D
Conexões	M12 angular código D para RJ45 reto
Comprimento	2 m
Categoria e velocidade	CAT5/CAT5e; 100 Mbit/s
Cabo	PUR, verde, sem halogênio, blindado; Ø 6,5 mm
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)
Proteção indicada	IP65 e IP67; M12 e RJ45: IP20
Temperatura ambiente	-25 a 90 °C; também para uso móvel conforme a ficha
Raio mínimo de curvatura	10 x diâmetro do cabo em aplicação flexível
Peso	156,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões Ethernet industriais entre uma interface M12 código D e uma porta RJ45, desde que os equipamentos e a rede atendam às características do cabo.
Aplicações CAT5/CAT5e com velocidade indicada de 100 Mbit/s.
Instalações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação descrita na ficha.
Percursos que precisem de 2 m de cabo e permitam respeitar o raio mínimo de curvatura especificado.

⚠ Considere outro se precisa de:

Não selecione para uma conexão que exija M12 em ambas as extremidades: o EVC932 termina em RJ45 no segundo lado.
Não selecione se o equipamento exigir codificação M12 diferente de D; a ficha especifica M12 código D.
Não trate os conectores como IP65 ou IP67: a ficha informa IP20 para as conexões M12 e RJ45.
Não use quando a instalação exigir velocidade superior aos 100 Mbit/s indicados na ficha sem validar previamente a adequação com o fabricante.

APLICAÇÕES E USO

Uso documentado em Ethernet industrial e automação industrial, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. Verifique a vedação real da instalação: os conectores são especificados como IP20.
Conexão entre uma interface M12 angular código D e uma porta RJ45 em rede CAT5/CAT5e de 100 Mbit/s, desde que o pinout e os requisitos dos equipamentos sejam compatíveis.
Em aplicações móveis, respeite a faixa de temperatura informada e o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. A ficha também declara até 3,3 m/s em deslocamento horizontal de 5 m com aceleração máxima de 5 m/s².
O uso em redes acima de 100 Mbit/s ou com outros tipos de conector não é confirmado pelos dados fornecidos; consulte o fabricante antes de especificar.

COMO ESCOLHER

Antes de comprar o Cabo Ethernet Industrial IFM EVC932, M12 angular código D para RJ45 reto, 2 m, verifique estes pontos:

Escolha o EVC932 quando

A instalação exigir um cabo Ethernet de 2 m com M12 angular código D em uma ponta e RJ45 reto na outra, para CAT5/CAT5e e 100 Mbit/s.

Verifique outra configuração quando

O equipamento exigir outro comprimento, M12 nas duas pontas, outra codificação ou uma interface diferente de RJ45. A ficha deste modelo não especifica essas configurações.

Confirme o ambiente de instalação

Considere a faixa de -25 a 90 °C, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível e a classificação IP20 dos conectores. A proteção do conjunto não deve ser presumida a partir da classificação do cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação do fabricante indicada no anúncio e na ficha.
Nome do produto	Cabo de ligação Ethernet ifm EVC932	Identificação do tipo de produto.
SKU e part number do anúncio	EVC932	Código de identificação comercial informado no anúncio.
GTIN	4021179328067	Identificador GTIN informado para o produto.
Part number adicional do catálogo	VSTAN040MSS0002K04STGP040--S	Código presente nos dados do catálogo, além do SKU EVC932.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	156,2 g	Valor informado nos atributos técnicos do catálogo.
Categoria	Tecnologia de conexão; cabo Ethernet	Classificação do produto na ficha.

Aplicação e comunicação
Aplicação	Ethernet industrial; aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação indicados na ficha.
Categoria de cabo e velocidade	CAT5/CAT5e; 100 Mbit/s	Características de transmissão declaradas no contexto do catálogo.
Modelo	Cabo de Ethernet, código D	Modelo/codificação informados para este cabo.
Tipo de produto	Cabo de ligação Ethernet com conectores	Descrição funcional do produto.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valor indicado na ficha; observar os limites dos equipamentos conectados.
Capacidade de carga	1,5 A	Capacidade informada nos atributos do produto; não representa por si só uma especificação de alimentação de equipamento.
Classe de proteção elétrica	III	Classificação declarada na ficha.

Conexões e contatos

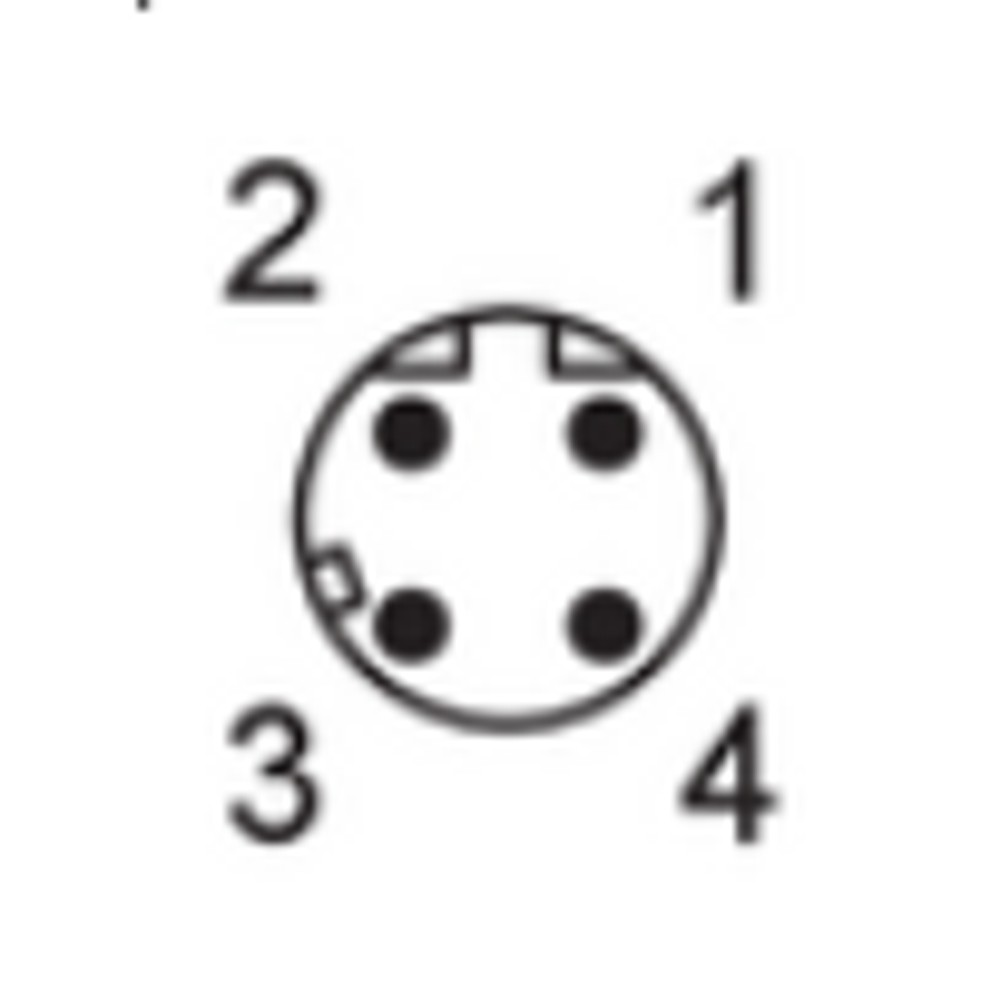

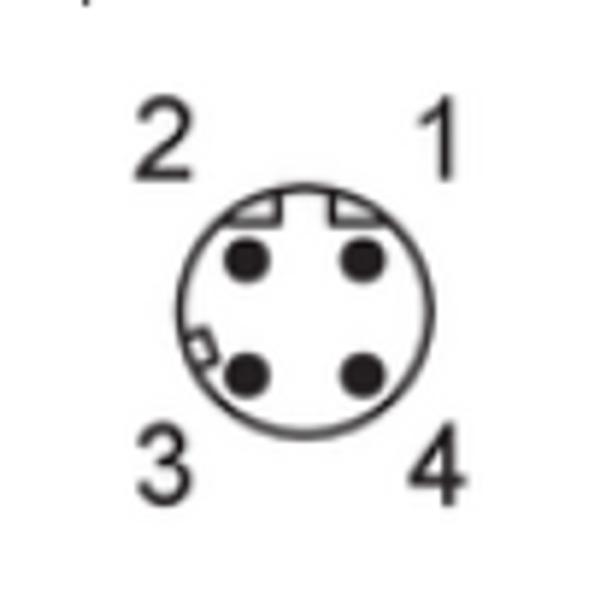

Conector 1	1 x M12 angular, codificação D; 4 contatos dourados	Extremidade M12; inclui corpo em TPU preto e bloqueio de latão niquelado.
Conector 1, torque máximo de aperto	0,6 a 1,2 Nm	Faixa de torque indicada para o bloqueio M12.

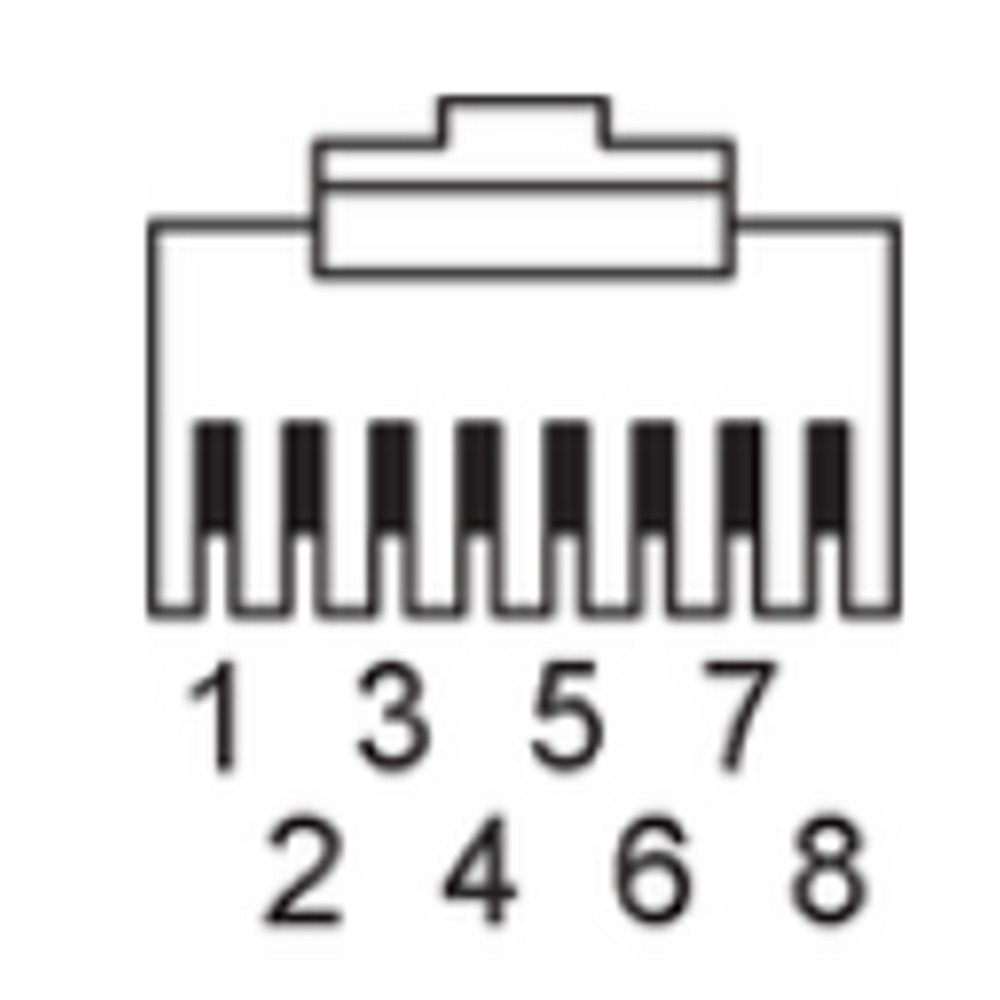

Conector 2	1 x RJ45 reto; 8 contatos dourados	Extremidade RJ45; corpo em PC.
Conexão elétrica do cabo	2 m; PUR; sem halogênio; verde; Ø 6,5 mm; blindado; PROFINET Type C; 4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção e configuração do cabo conforme os atributos detalhados da ficha.

Dados mecânicos
Comprimento do cabo	2 m	Comprimento nominal declarado para o modelo.
Diâmetro do cabo	6,5 mm	Diâmetro indicado na ficha.
Raio mínimo de curvatura em aplicação flexível	10 x o diâmetro do cabo	Limite mínimo indicado para aplicação flexível; não é um raio fixo em milímetros.
Ciclos de curvatura	> 3 milhões	Valor declarado na ficha; condições de ensaio não detalhadas no contexto fornecido.
Esforço de torção	± 180 °/m	Valor de torção informado nos atributos do produto.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento especificadas no catálogo; não extrapolar para outros percursos ou acelerações.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.

Materiais e construção
Material do cabo	PUR	Material indicado na conexão elétrica do cabo.
Material do invólucro	TPU / PC	Materiais declarados para componentes do conjunto.
Material da porca/bloqueio	Latão niquelado	Material indicado para o bloqueio do conector M12.
Sem silicone	Sim	Característica declarada nos atributos do produto.
Sem halogênio	Sim	Característica declarada para a conexão elétrica do cabo.
Blindagem	Cabo blindado	Construção indicada na ficha.

Proteção e condições ambientais
Classe de proteção	IP65 e IP67; conectores M12 e RJ45: IP20	A ficha diferencia a proteção indicada do conjunto e a dos conectores; não atribuir IP65/IP67 às interfaces.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura indicada para o produto.
Temperatura ambiente em aplicação móvel	-25 a 90 °C	Faixa informada especificamente para uso móvel.

COMPATIBILIDADE

Comunicação

• Ethernet industrial CAT5/CAT5e, 100 Mbit/s, conforme a aplicação informada na ficha.

• Modelo de código D; a ficha não declara compatibilidade com protocolos específicos além de Ethernet industrial.

Conexões

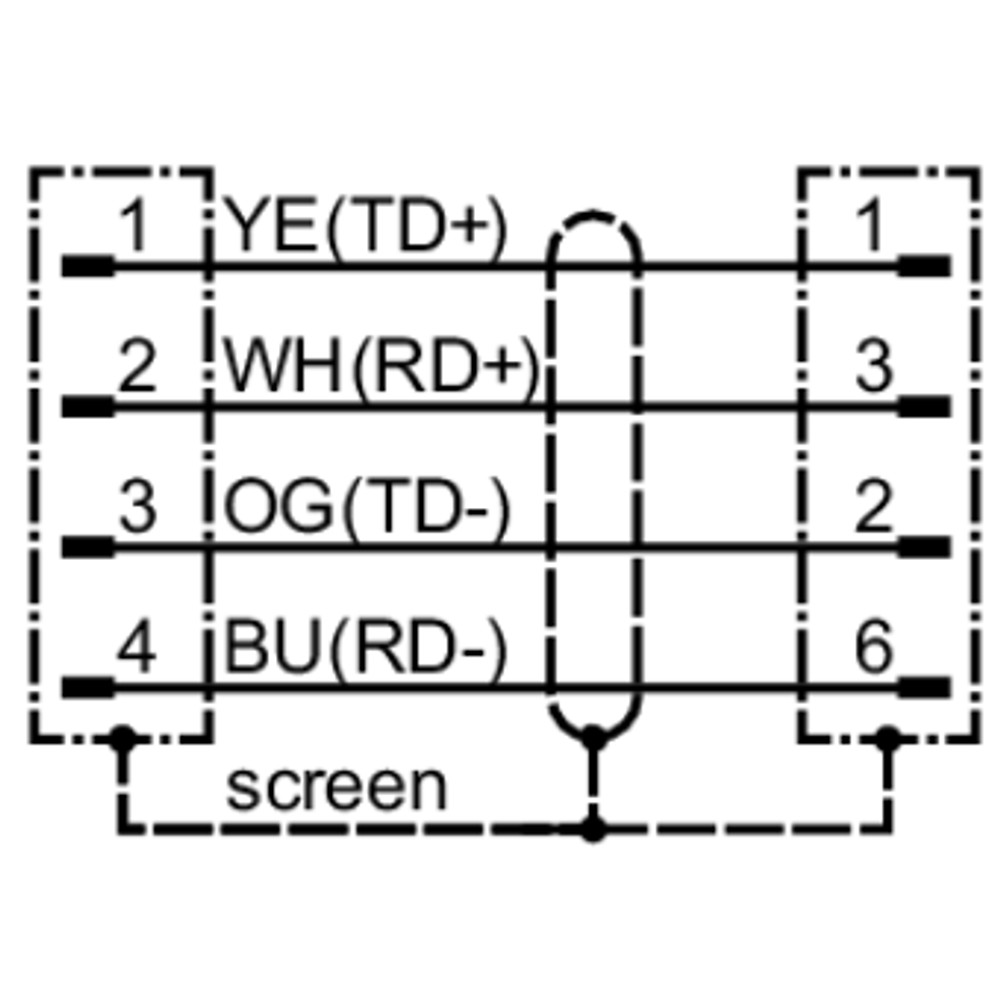

Elétrica Uma extremidade M12 angular, codificação D, com 4 contatos dourados; a outra, RJ45 reto, com 8 contatos dourados. Cabo blindado de 2 m, 4 x 0,34 mm². A ficha informa tensão de operação de 30 V AC / 60 V DC e capacidade de carga de 1,5 A; esses dados não substituem a validação dos requisitos elétricos e de rede dos equipamentos conectados.

Processo Não se aplica: trata-se de um cabo de comunicação Ethernet, não de uma conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com porta Ethernet M12 código D de um lado e RJ45 do outro, em rede CAT5/CAT5e de 100 Mbit/s	✓	As interfaces, a categoria e a velocidade correspondem às informações da ficha; confirme também o pinout exigido pelos equipamentos.
Instalação que requer M12 angular código D para M12	✗	O segundo conector do EVC932 é RJ45 reto, não M12.
Instalação que requer proteção IP65/IP67 nos próprios conectores	✗	A ficha distingue a proteção e informa IP20 para os conectores M12 e RJ45.
Aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo	✗	A ficha especifica raio mínimo de 10 x o diâmetro em aplicação flexível.
Rede que exige velocidade acima de 100 Mbit/s	✗	A velocidade indicada para este modelo é 100 Mbit/s; a ficha não confirma operação em velocidade superior.

INSTALAÇÃO

Como instalar o Cabo Ethernet Industrial IFM EVC932, M12 angular código D para RJ45 reto, 2 m

Confirme que uma interface do equipamento é M12 código D e que a outra é RJ45; confira também o pinout exigido pelos dispositivos.
Verifique se o comprimento de 2 m atende ao percurso sem tensionar, esmagar ou esticar o cabo.
Planeje o trajeto respeitando o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível.
Alinhe o conector M12 com a interface antes de rosquear o bloqueio; não force a conexão se houver desalinhamento.
Aperte o bloqueio M12 dentro da faixa de 0,6 a 1,2 Nm indicada na ficha.
Após conectar, inspecione o cabo e os conectores e valide a comunicação conforme o procedimento dos equipamentos; não presuma proteção IP65/IP67 nos conectores.

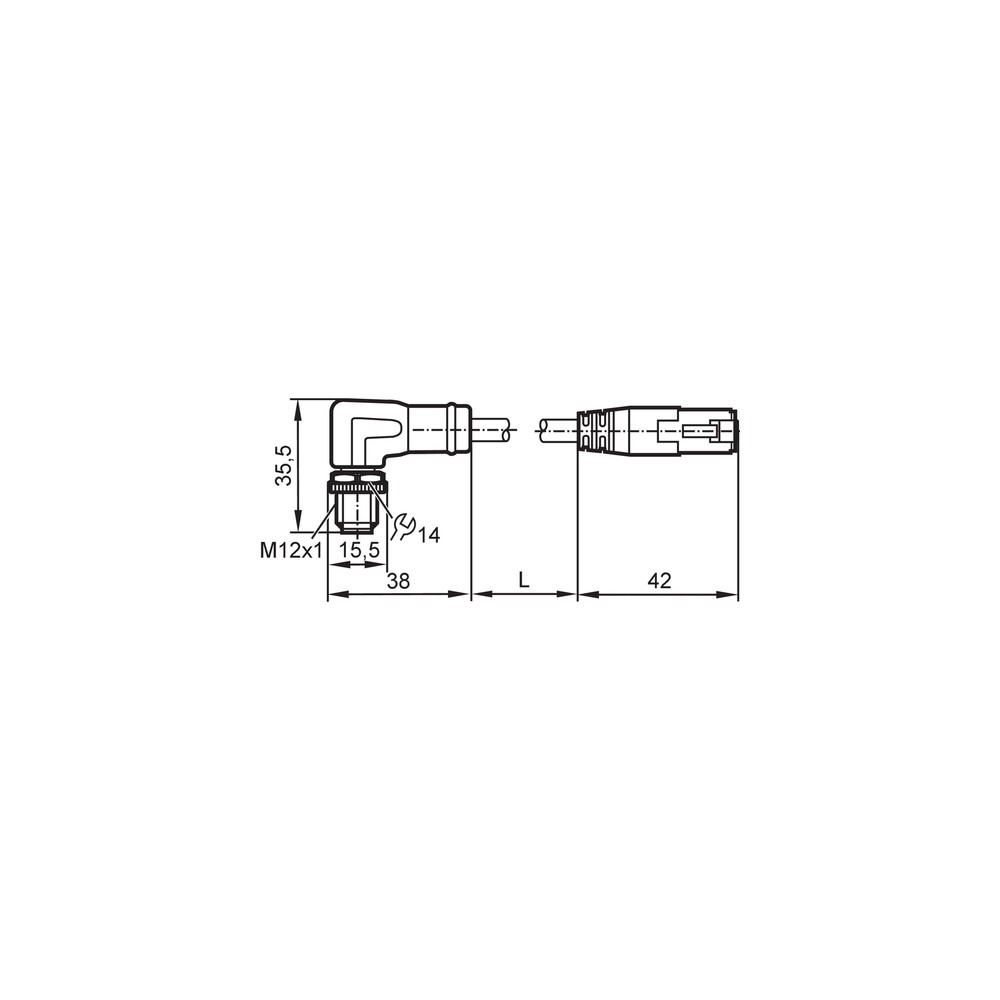

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há link Ethernet após a instalação.	Conector desalinhado ou mal encaixado, incompatibilidade entre a interface instalada e o código D do M12, ou pinout incompatível com os dispositivos.	Confirme o tipo e a codificação das portas, reconecte sem forçar e verifique o pinout indicado pelos fabricantes dos equipamentos.
Comunicação intermitente durante o movimento da máquina.	Raio de curvatura abaixo do mínimo, tração ou deslocamento fora das condições de aplicação especificadas.	Inspecione o trajeto e compare a curvatura com o mínimo de 10 vezes o diâmetro; verifique também as condições de velocidade e aceleração informadas na ficha.
Falha de comunicação após exposição dos conectores a líquidos ou poeira.	Os conectores M12 e RJ45 são especificados como IP20; a classificação IP65/IP67 indicada não deve ser atribuída às interfaces.	Inspecione os conectores quanto a umidade, sujeira e danos e confirme se a montagem exige proteção adicional compatível com o ambiente.
A conexão física existe, mas a rede não opera como esperado.	A rede pode exigir velocidade ou configuração não confirmada para este cabo, ou os equipamentos podem não corresponder à configuração CAT5/CAT5e e 100 Mbit/s indicada.	Confira as configurações e especificações das duas interfaces e valide a compatibilidade da rede com os fabricantes dos equipamentos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC932 (PDF) (Datasheet) Desenho em escala IFM EVC932 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC932 e para quem ele serve?

É um cabo de ligação Ethernet industrial para aplicações de automação, com conexão M12 angular código D para RJ45. A ficha o destina, entre outros cenários, a máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

O que acompanha o EVC932?

A ficha informa uma unidade por embalagem. Não há acessórios adicionais listados nos dados fornecidos.

Posso usar este cabo em uma instalação que exige M12 nas duas pontas?

Não, essa configuração não corresponde ao EVC932: uma extremidade é M12 angular e a outra é RJ45 reto. Para M12 nas duas pontas, selecione um cabo com essa configuração confirmada.

Este cabo é indicado para uma rede que precisa passar de 100 Mbit/s?

A ficha informa CAT5/CAT5e e 100 Mbit/s, sem confirmar velocidades superiores. Valide outra configuração com o fabricante se a rede exigir mais.

A rede não estabelece link; o que devo verificar antes de trocar o cabo?

Confirme se as portas correspondem a M12 código D e RJ45 e verifique o pinout exigido pelos equipamentos. Depois, inspecione o encaixe e os contatos.

A comunicação cai quando o cabo se movimenta; qual pode ser a causa?

Curvatura inferior ao mínimo, tração ou movimento fora das condições especificadas podem contribuir para a falha. Inspecione o percurso e verifique o raio mínimo de 10 vezes o diâmetro do cabo.

Devo comprar este modelo ou procurar outra versão?

Escolha o EVC932 quando forem necessários 2 m, M12 angular código D para RJ45 reto e a aplicação corresponder à Ethernet CAT5/CAT5e de 100 Mbit/s. Se o comprimento, as interfaces ou a velocidade forem diferentes, procure um modelo cujas especificações confirmem esses requisitos.

O cabo já vem com os acessórios de conexão?

A ficha descreve o cabo com conectores M12 e RJ45 e informa uma peça por embalagem, mas não lista acessórios separados. Não conte com itens adicionais além do conjunto descrito.

Como devo instalar o conector M12 sem danificá-lo?

Alinhe o conector antes de rosquear e não force se houver resistência ou desalinhamento. A ficha indica torque máximo de aperto entre 0,6 e 1,2 Nm.

Posso deixar os conectores expostos a líquidos contando com IP65 ou IP67?

Não presuma essa proteção para os conectores: a ficha especifica IP20 para M12 e RJ45. Avalie a proteção necessária no ponto de instalação antes de usar o conjunto nesse ambiente.

GLOSSÁRIO TÉCNICO

Código D

Codificação da conexão M12 indicada para este modelo; deve corresponder à interface do equipamento. (Ref.: conector 1: M12, codificação D)

CAT5/CAT5e

Categoria de cabeamento Ethernet indicada na ficha para este cabo. (Ref.: aplicação: CAT5/CAT5e)

Blindagem

Construção do cabo declarada como blindada na ficha. (Ref.: conexão elétrica do cabo: blindado)

Raio de curvatura

Raio mínimo de dobra especificado para aplicação flexível, expresso em múltiplos do diâmetro do cabo. (Ref.: raio mínimo: 10 x diâmetro)

Grau de proteção IP

Classificação de proteção indicada na ficha, que diferencia o conjunto dos conectores. (Ref.: IP65/IP67; conectores M12 e RJ45: IP20)
