Cabo Ethernet IFM EVC931 1m - Blindado e Industrial

Pré-visualizar: EVC931 IFM - Cabo Ethernet ifm Automação Industrial 1m PUR Blindado M12-RJ45

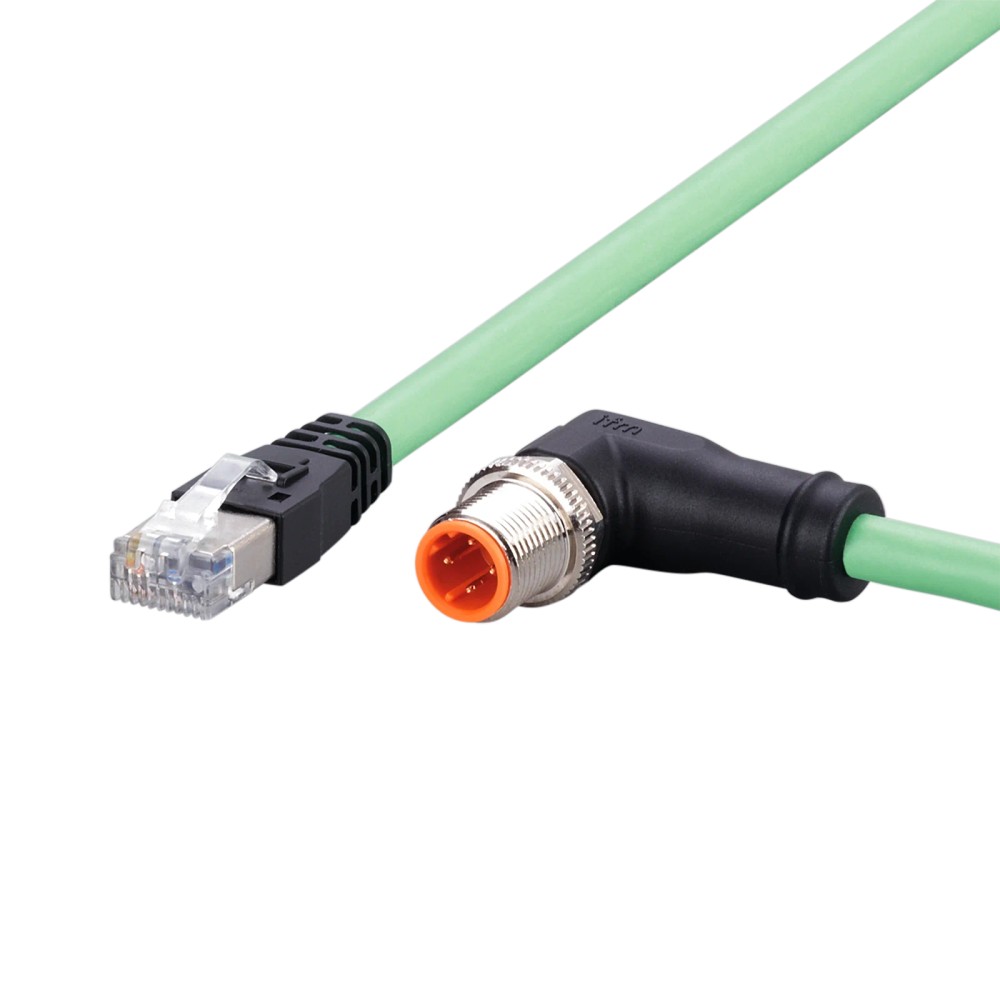

EVC931 IFM - Cabo Ethernet ifm Automação Industrial 1m PUR Blindado M12-RJ45

Imagem meramente ilustrativa

R$ 237,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC931
EAN: 4021179328050
NCM do produto: 85444200

Destaques do Produto Comprimento 1 metro...mais

Fechar menu

Saiba mais sobre: "EVC931 IFM - Cabo Ethernet ifm Automação Industrial 1m PUR Blindado M12-RJ45"

Destaques do Produto

Comprimento

1 metro

Conector 1

M12 Angular (D-coded)

Conector 2

RJ45 Reto

Blindagem

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC931 IFM - Cabo Ethernet Industrial 1m PUR Blindado M12 para RJ45

O EVC931 é um cabo de ligação Ethernet blindado de 1 metro, ideal para ambientes industriais exigentes. Ele suporta comunicações CAT5/CAT5e a 100 Mbit/s. Destaca-se pelo revestimento em PUR resistente a lubrificantes e pela certificação para aplicações móveis (Profinet Type C).

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC931
Marca	IFM
Comprimento	1 m
Material	PUR
Blindado	Sim
Grau de Proteção	IP65/IP67
Temperatura	-25...90 °C
Corrente	1,5 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes com presença de lubrificantes e fluidos de corte.
Instalações industriais com vibração (ex: máquinas de ferramentas).
Aplicações Ethernet CAT5/CAT5e padrão industrial.

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 30 V AC / 60 V DC.
Uso em locais onde o raio de curvatura seja inferior a 65 mm (10x o diâmetro).
Instalações que exijam submersão contínua em fluidos não compatíveis com PUR.

APLICAÇÕES E USO

Conexão de sensores e dispositivos industriais em redes Ethernet.
Ambientes com presença de óleos, refrigerantes e fluidos de corte em máquinas-ferramenta.
Aplicações móveis com movimentação constante devido à alta tolerância a dobras.
Sistemas de automação industrial que exigem integridade de sinal com blindagem EMI.

COMO ESCOLHER

Antes de comprar o EVC931 IFM - Cabo Ethernet Industrial 1m PUR Blindado M12 para RJ45, verifique estes pontos:

Quando escolher este produto

Utilize quando precisar de uma conexão Ethernet industrial robusta, resistente a óleos e ambientes de alta vibração ou movimentação, com comprimento de 1 metro.

Quando buscar outra opção

Busque alternativas se precisar de um comprimento superior a 1 metro, ou se a aplicação for estática em ambiente de escritório, onde a blindagem industrial e o revestimento em PUR não são necessários.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Rede
Tipo de cabo	Ethernet industrial	Padrão de rede CAT5/CAT5e
Protocolo	100 Mbit/s	Capacidade máxima de transmissão de dados

Dados Elétricos
Tensão de operação	30 V AC / 60 V DC	Limite máximo de segurança elétrica
Corrente nominal	1,5 A	Limite de carga de corrente

Dados Mecânicos
Material do revestimento	PUR	Resistência a meios químicos e lubrificantes
Diâmetro do cabo	6,5 mm	Dimensão física nominal
Ciclos de curvatura	> 3 milhões	Alta resistência para aplicações móveis (Type C)

Condições Ambientais
Grau de proteção	IP65, IP67	Proteção contra poeira e água
Temperatura ambiente	-25 a 90 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5

• CAT5e

Conexões

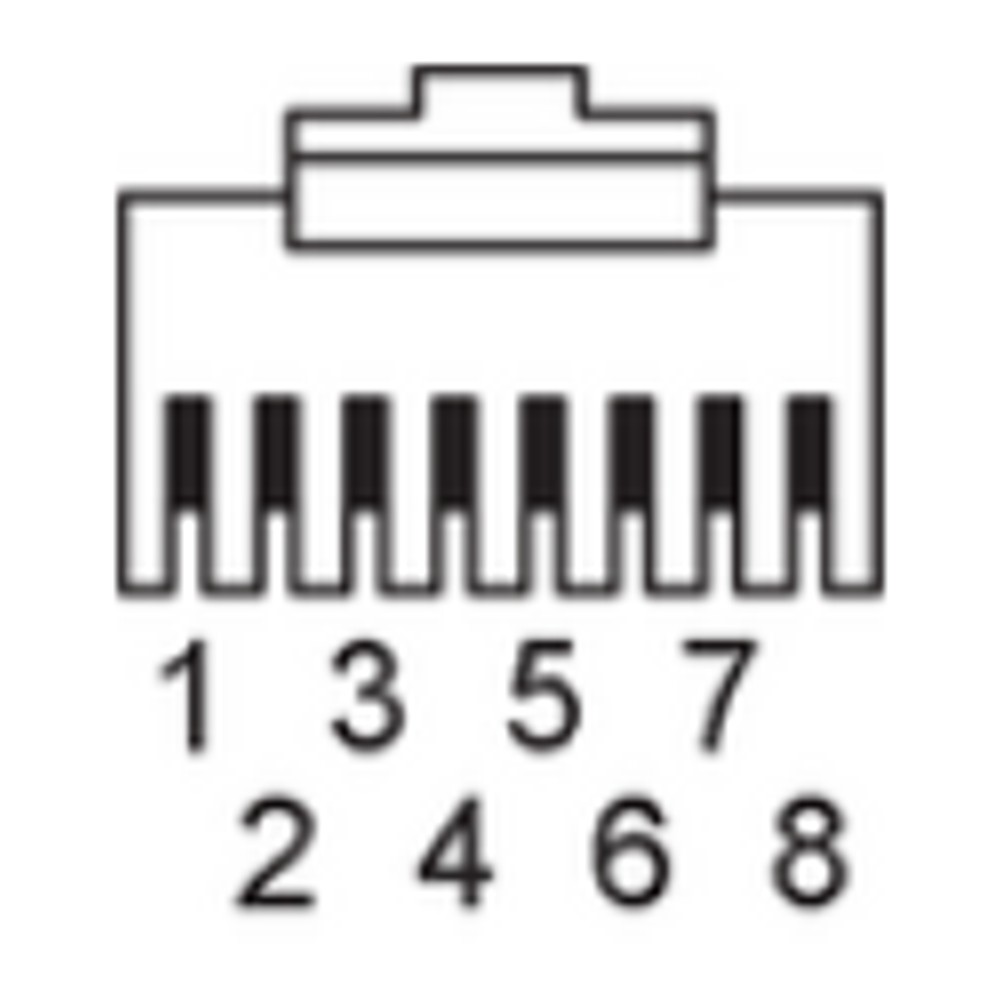

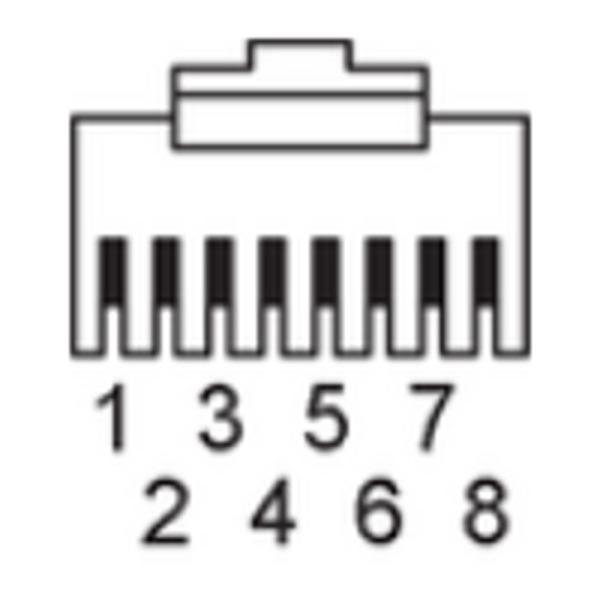

Elétrica RJ45 reto

Processo M12 angular, codificação D

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes industriais com lubrificantes	✓	O revestimento em PUR oferece alta resistência química.
Ambientes com alta interferência EMI	✓	O cabo possui blindagem integrada para proteção de sinal.
Aplicações de 10 Gbit/s	✗	O cabo é certificado para CAT5/CAT5e (até 100 Mbit/s), incompatível com larguras de banda maiores.

INSTALAÇÃO

Como instalar o EVC931 IFM - Cabo Ethernet Industrial 1m PUR Blindado M12 para RJ45

Verifique se o dispositivo a ser conectado possui porta Ethernet compatível (M12 D-coded ou RJ45).
Limpe os conectores para evitar a entrada de sujeira antes da montagem.
Alinhe cuidadosamente o pino guia do conector M12 com o encaixe do receptáculo.
Rosqueie manualmente o conector M12 até encontrar resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm (não exceder).
Conecte a extremidade RJ45 no switch ou dispositivo de rede final, garantindo o travamento do clip.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda intermitente de sinal de comunicação.	Torque de aperto incorreto ou desconexão parcial.	Verificar se o conector M12 está apertado entre 0,6 e 1,2 Nm.
Falha na transmissão de dados (packet loss).	Raio de curvatura muito fechado forçando os condutores internos.	Inspecionar visualmente o cabo em busca de dobras excessivas inferiores a 65 mm.
Dificuldade em estabelecer o link de rede.	Oxidação nos contatos por entrada de contaminantes.	Inspecionar os contatos banhados a ouro quanto à presença de sujeira ou corrosão.
Degradação ou ressecamento da capa externa do cabo.	Exposição a substâncias não compatíveis com revestimento PUR.	Comparar os agentes químicos do ambiente com a compatibilidade técnica do material PUR.

DOCUMENTAÇÃO TÉCNICA

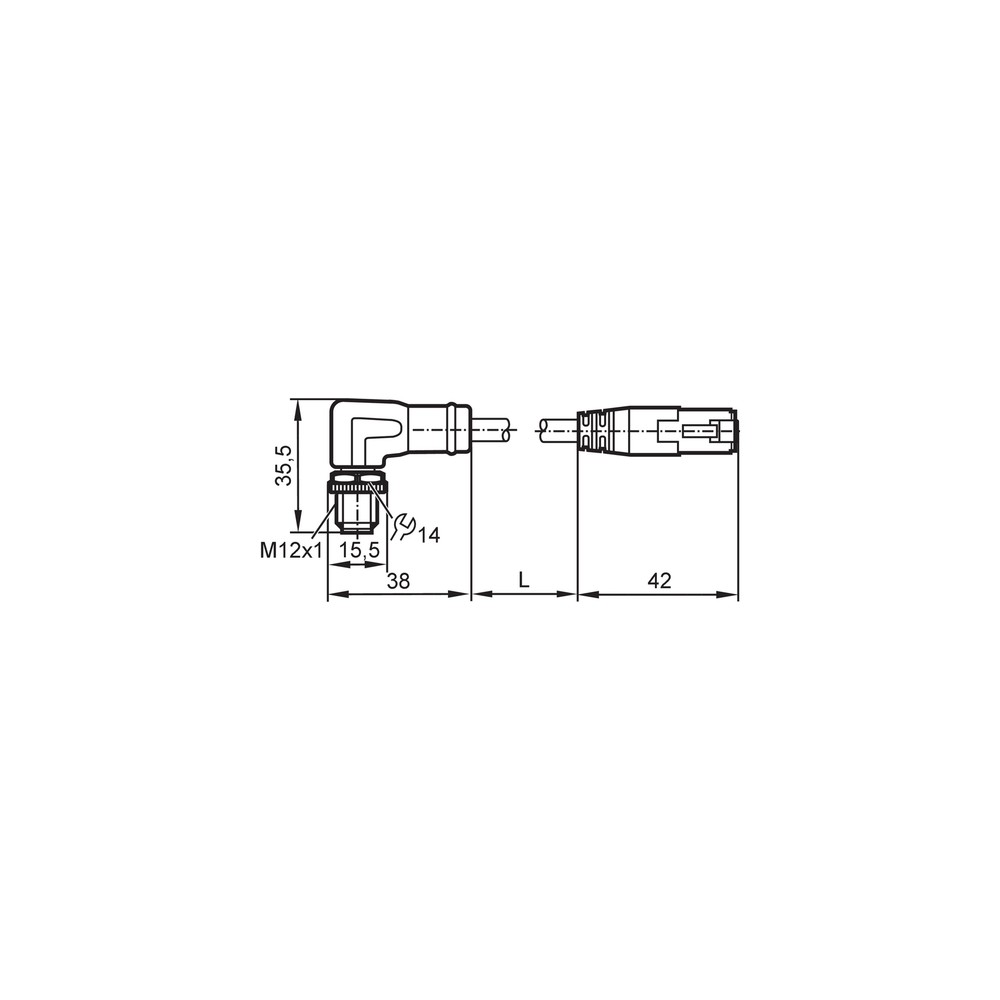

Datasheet (PDF) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC931 da IFM?

Este é um cabo de ligação Ethernet industrial, com 1 metro de comprimento, blindado e projetado para redes CAT5/CAT5e com velocidade de até 100 Mbit/s.

Quais são as conexões deste cabo Ethernet?

O cabo acompanha o conector M12 angular (codificação D) em uma extremidade e um conector RJ45 reto na outra, integrando-se a dispositivos industriais e infraestrutura de TI.

Existe alguma restrição de uso para este cabo?

O cabo não deve ser utilizado em aplicações que excedam 30 V AC ou 60 V DC, nem em ambientes onde o raio de curvatura seja menor que 10 vezes o diâmetro do cabo (6,5 mm).

Posso usar este cabo para alimentação de alta carga?

Ele é projetado para Industrial Ethernet e não é adequado para aplicações de potência, dado seu limite de corrente nominal de 1,5 A.

Como diagnosticar falhas na rede utilizando este cabo?

Sintomas comuns incluem falhas intermitentes de comunicação ou pacotes perdidos; verifique se há danos físicos na blindagem ou se o torque de aperto (0,6 a 1,2 Nm) foi respeitado.

O que verificar antes de trocar o cabo por suspeita de falha?

Verifique a integridade física do revestimento em PUR, teste a continuidade dos pinos e confirme se não há oxidação nos contatos banhados a ouro.

Por que escolher este modelo em vez de um cabo Ethernet comercial comum?

Este cabo é a escolha ideal para ambientes industriais que exigem resistência mecânica, como máquinas de ferramentas e presença de lubrificantes, devido ao seu revestimento em PUR.

Este cabo substitui um patch cord de escritório?

Este modelo atende a aplicações de automação padrão Industrial Ethernet; para aplicações de rede de escritório, conectores blindados e revestimentos industriais como este costumam ser sobredimensionados.

Quais os cuidados na instalação do EVC931?

A instalação deve seguir o alinhamento correto dos conectores, respeitando o torque de 0,6 a 1,2 Nm no conector M12 para garantir a vedação IP67.

Qual a procedência deste cabo?

Este produto possui procedência garantida pela IFM Electronic, assegurando compatibilidade com normas industriais de cabeamento.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente a abrasão, óleos e lubrificantes comuns em ambientes industriais.

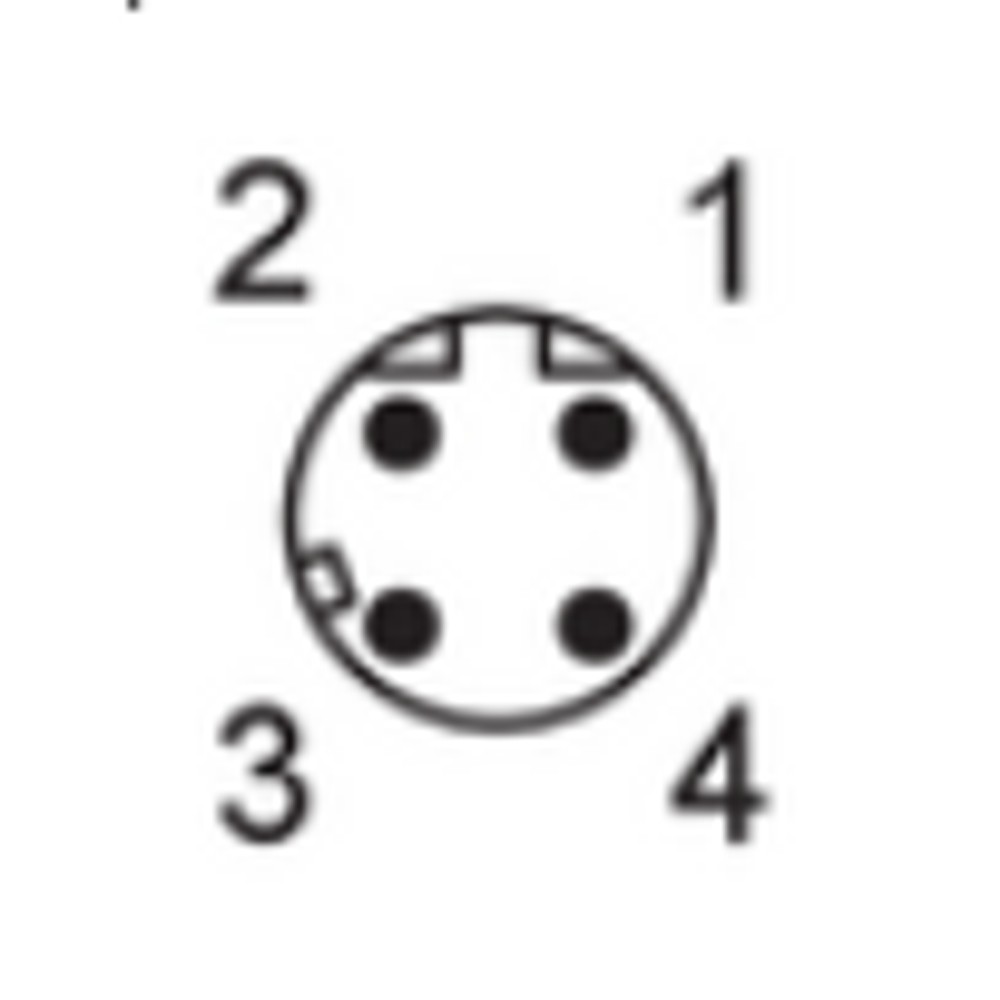

Codificação D

Padrão de conectores M12 (Ref.: 4 pinos) específico para comunicação Industrial Ethernet.

Blindagem

Camada protetora contra interferências eletromagnéticas (EMI), essencial para a integridade do sinal em redes industriais.

Grau de proteção IP67

Norma que garante resistência total contra poeira e proteção contra imersão temporária em água (Ref.: Conector M12).

Profinet Type C

Classificação para cabos flexíveis adequados a aplicações com constante movimentação ou torção.
