Cabo Ethernet IFM EVC930 M12 p/ RJ45 0,5m Industrial

Pré-visualizar: EVC930 IFM - Cabo Ethernet ifm Automação Industrial M12 Angular p/ RJ45 0,5m

EVC930 IFM - Cabo Ethernet ifm Automação Industrial M12 Angular p/ RJ45 0,5m

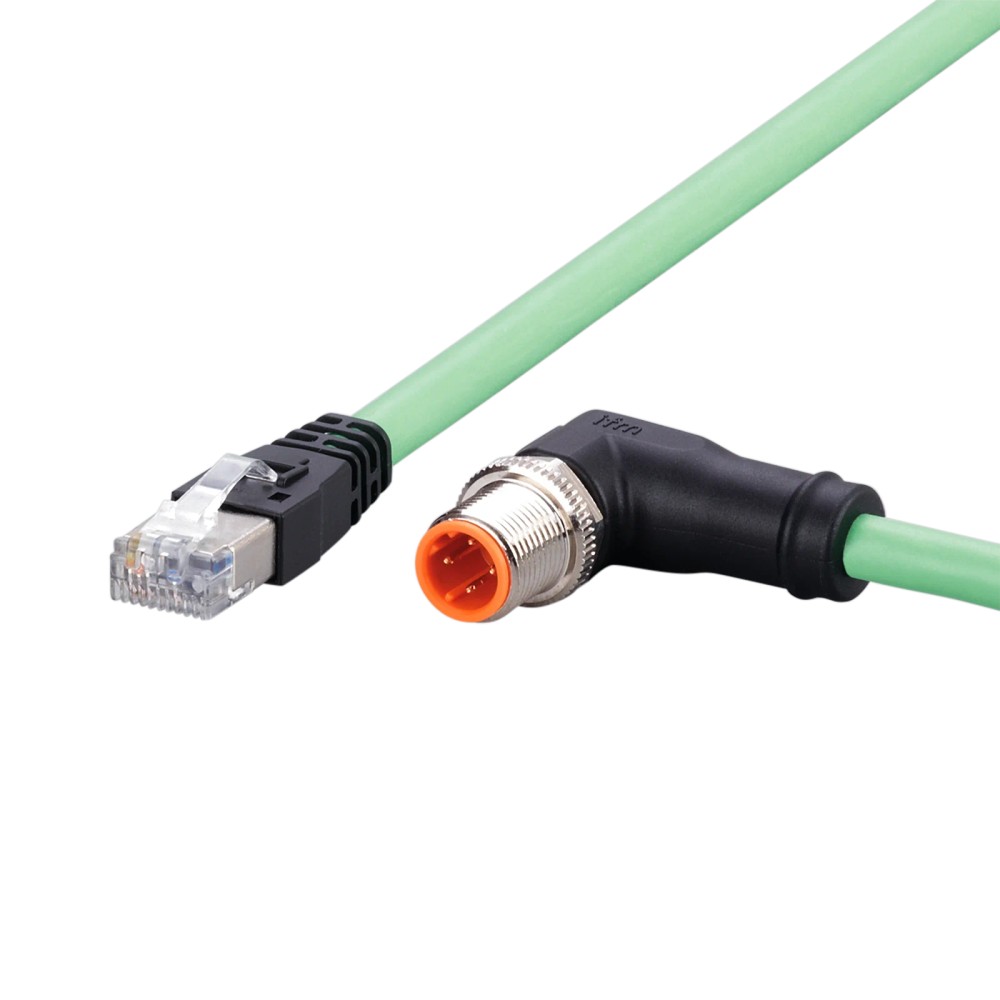

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC930
EAN: 4021179328043
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVC930 IFM - Cabo Ethernet ifm Automação Industrial M12 Angular p/ RJ45 0,5m"

Destaques do Produto

Tipo de Conexão

M12 Angular p/ RJ45

Comprimento

0,5 metros

Codificação

D-Coded

Aplicação

Ethernet Industrial

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet ifm EVC930 M12 Angular para RJ45 0,5m

O cabo EVC930 é um cabo Ethernet de ligação industrial de 0,5m, projetado para ambientes que exigem alta resistência mecânica e proteção contra interferências. Possui um conector M12 angular (codificação D) e um conector RJ45, sendo ideal para automação industrial, máquinas operatrizes e sistemas de lubrificação. Destaca-se por ser livre de silicone e halogênio, possuir blindagem e tolerância para até 3 milhões de ciclos de curvatura.

PRINCIPAIS ESPECIFICAÇÕES

Código do Produto	EVC930
Marca	ifm
Conexão 1	M12 Angular (D-coded)
Conexão 2	RJ45 Reto
Comprimento	0,5 m
Grau de Proteção	IP67 (M12) / IP20 (RJ45)
Resistência mecânica	> 3 milhões de ciclos
Material	PUR / Livre de halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de Ethernet Industrial (CAT5/CAT5e) a 100 Mbit/s.
Máquinas operatrizes, sistemas de lubrificação e refrigeração.
Ambientes que exigem cabos sem halogênio e livres de silicone.

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -25°C ou acima de 90°C.
Locais onde o esforço de torção excede ± 180 °/m.
Aplicações que exijam raios de flexão inferiores a 10x o diâmetro do cabo (65mm).

APLICAÇÕES E USO

Conexão de dispositivos de automação industrial (CLPs, sensores, I/O remotos) em redes Ethernet.
Uso em máquinas de ferramentas que utilizam lubrificantes e refrigerantes.
Ambientes industriais que demandam durabilidade contra dobramento e torção.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet ifm EVC930 M12 Angular para RJ45 0,5m, verifique estes pontos:

Quando escolher este cabo

Escolha quando precisar de uma conexão segura entre equipamentos com porta M12 D-coded (como câmeras industriais ou sensores) e dispositivos de infraestrutura RJ45 em ambientes que exigem alta flexibilidade e durabilidade.

Quando buscar alternativas

Busque alternativas se o ambiente exigir proteção contra poeira e água em AMBOS os lados (neste caso, o lado RJ45 possui apenas IP20) ou se a distância necessária for superior a 0,5m.

ESPECIFICAÇÕES TÉCNICAS

Características do Produto
Tipo de cabo	Ethernet, código D	Padrão industrial de comunicação
Aplicação	CAT5/CAT5e, 100 Mbit/s	Capacidade de transmissão de dados
Sem silicone/halogênio	Sim	Compatibilidade com requisitos ambientais e químicos

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limite de tensão de trabalho
Capacidade de corrente	1.5 A	Limite máximo de carga elétrica
Classe de proteção	III	Padrão de isolação elétrica

Condições Ambientais
Temperatura de operação	-25...90 °C	Faixa de trabalho para cabo
Temperatura RJ45	-40...70 °C	Limite específico para conector RJ45
Grau de proteção	IP65, IP67, IP20	Resistência a entrada de sólidos e líquidos

Dados Mecânicos
Comprimento	0,5 m	Extensão do cabo
Esforço de torção	± 180 °/m	Resistência mecânica ao movimento
Raio de flexão	mín. 10 x diâmetro	Limite para instalações flexíveis

COMPATIBILIDADE

Comunicação

• Ethernet Industrial

• PROFINET Type C

• CAT5/CAT5e

Conexões

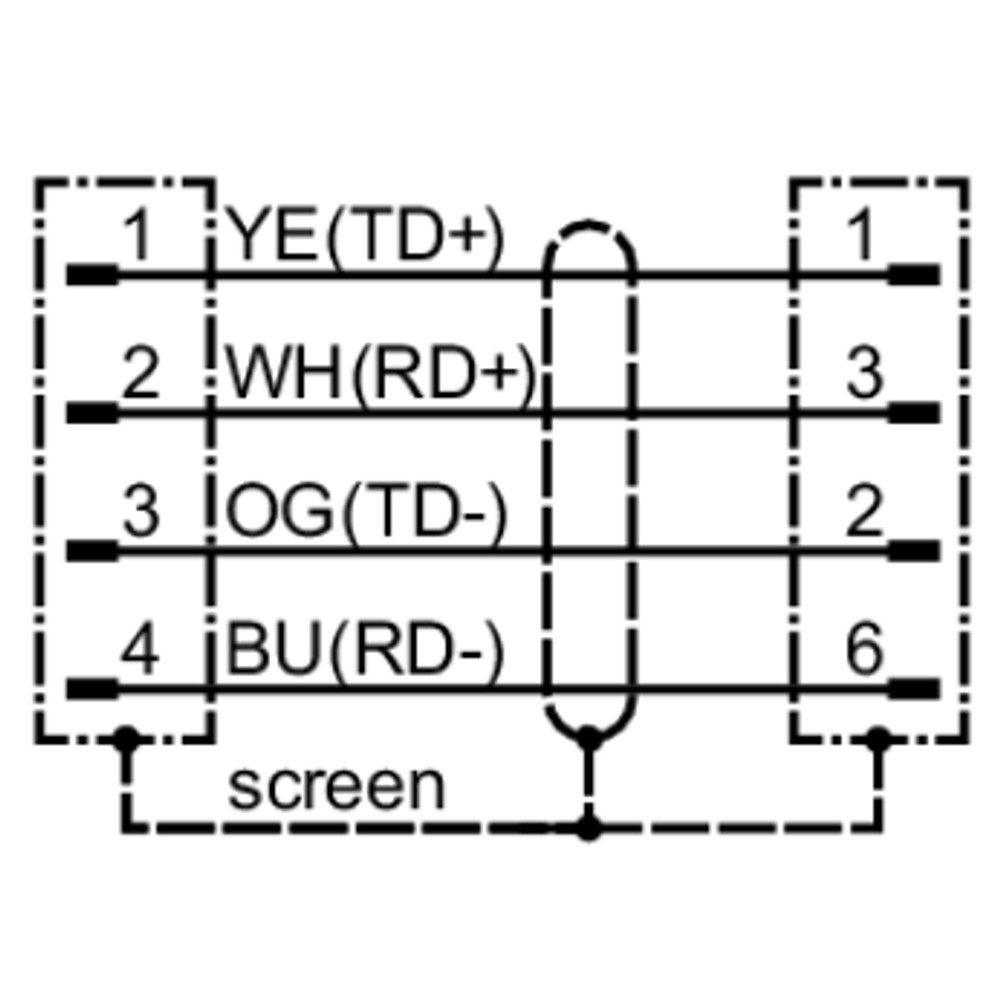

Elétrica 4 x 0,34 mm² blindado com revestimento PUR.

Processo M12 angular (codificação D) para RJ45 reto.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com vibração intensa	✓	O conector M12 com trava rosqueada proporciona uma conexão segura e resistente à vibração.
Conexão externa exposta a chuva/poeira no lado RJ45	✗	O conector RJ45 possui grau de proteção IP20, não sendo indicado para exposição a umidade ou poeira.
Uso em correntes de esteira porta-cabos	✓	O cabo é classificado como PROFINET Type C, projetado para movimentos contínuos.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet ifm EVC930 M12 Angular para RJ45 0,5m

Certifique-se de que o dispositivo ao qual o cabo será conectado esteja desenergizado.
Insira o conector M12 angular na porta correspondente do dispositivo, alinhando a codificação D.
Rosqueie a porca de travamento do conector M12 manualmente até sentir resistência.
Aplique o torque final de aperto recomendado entre 0,6 a 1,2 Nm utilizando ferramenta adequada, se necessário.
Conecte o plugue RJ45 no dispositivo de rede correspondente, garantindo o encaixe firme da trava.
Verifique se o raio de curvatura do cabo não é inferior a 65 mm (10x o diâmetro do cabo).

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente na comunicação de dados.	Torção ou curvatura abaixo do raio mínimo permitido (10x diâmetro).	Inspecione o revestimento do cabo visualmente buscando por deformações ou dobras acentuadas.
Entrada de umidade ou falha no contato elétrico.	Torque de aperto incorreto no conector M12.	Verifique se o conector está fixado com torque entre 0,6 e 1,2 Nm.
Ressecamento ou rachaduras no isolamento PUR.	Degradação por exposição a agentes químicos incompatíveis.	Examine o cabo em busca de sinais de endurecimento ou alteração na textura do material.
Aumento da resistência de contato ou ruído na rede.	Contaminação ou oxidação nos contatos dourados.	Inspecione os pinos dos conectores M12 e RJ45 quanto a sujeira, oxidação ou detritos.

DOCUMENTAÇÃO TÉCNICA

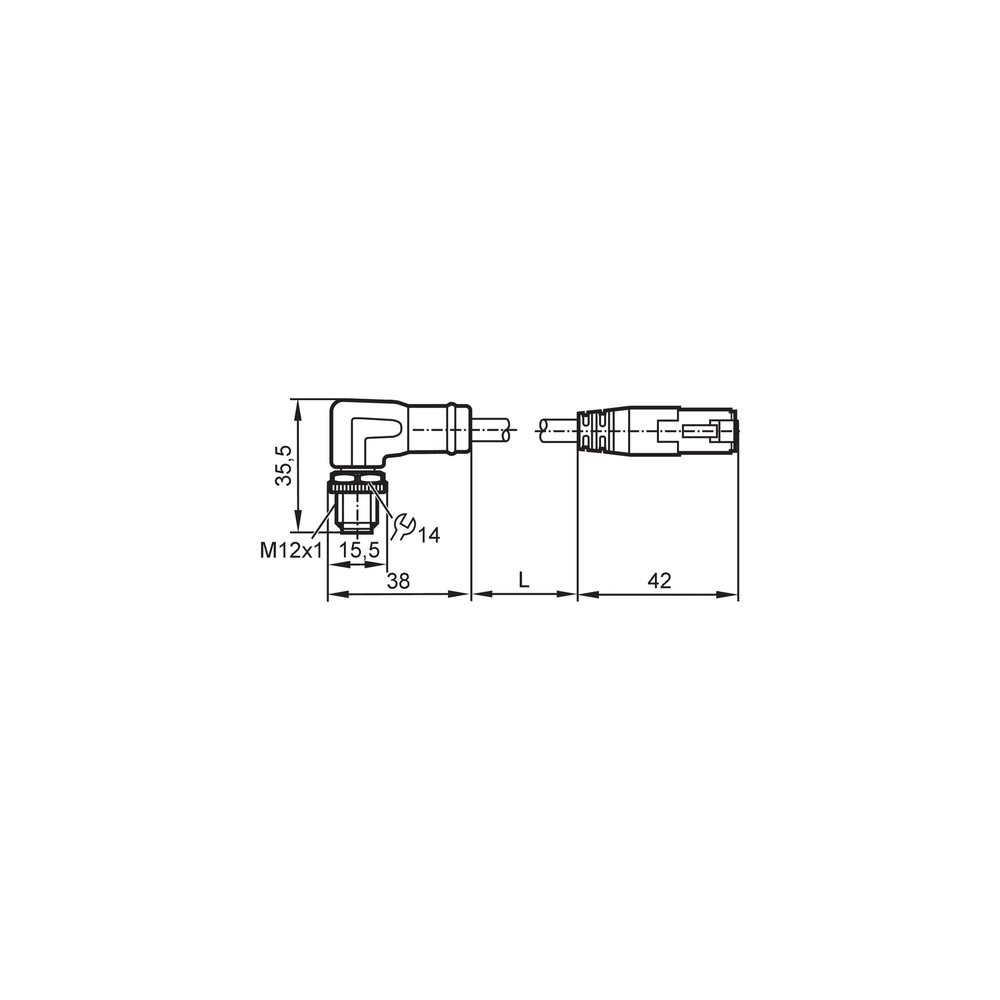

Datasheet Técnico (PDF) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é exatamente o cabo EVC930 e para que serve?

Este cabo é um componente de conexão industrial projetado para transmitir sinais Ethernet em redes industriais, com um lado M12 angular (codificação D) e outro RJ45 reto.

O que vem na embalagem ao comprar este produto?

Ele acompanha apenas o cabo de ligação de 0,5 metro, conforme a especificação técnica fornecida pelo fabricante.

Este cabo pode ser usado em qualquer condição industrial?

Não, este cabo não é adequado para aplicações com contato direto com substâncias químicas agressivas não especificadas ou em ambientes que excedam a temperatura de operação de -25 a 90 °C.

Em quais cenários devo evitar o uso deste cabo?

Este cabo não deve ser utilizado em instalações que exijam conformidade com normas de resistência a produtos específicos não listados, nem em aplicações onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo.

Como diagnosticar problemas de conexão com este cabo?

Sintomas comuns de falha incluem perda de pacote ou desconexão intermitente, geralmente causados por quebra de blindagem ou oxidação excessiva nos contatos.

O que devo verificar antes de concluir que o cabo está com defeito?

Verifique a integridade do revestimento PUR e a continuidade elétrica dos fios; se houver danos físicos ou sinais de torção acima de ± 180 °/m, a substituição é recomendada.

Por que usar este cabo em vez de um patch cord comum?

Este cabo é a solução industrial robusta e blindada. Diferente de cabos Ethernet comerciais (RJ45-RJ45), ele oferece um conector M12 angular para conexão segura em painéis ou máquinas com proteção contra vibração e acesso limitado.

Devo escolher este cabo para todas as conexões Ethernet na minha fábrica?

A escolha depende da distância física e da necessidade de vedação. Se a conexão for externa à máquina em ambientes com poeira ou umidade, o M12 garante a proteção IP67, enquanto o RJ45 padrão no lado oposto é para conexão interna em switches ou dispositivos compatíveis.

Quais são os cuidados necessários durante a instalação?

A instalação deve seguir o torque de aperto de 0,6 a 1,2 Nm no conector M12 para garantir a estanqueidade IP67, evitando torções excessivas que danifiquem a blindagem interna.

Qual a procedência deste cabo Ethernet?

Este produto é fabricado pela ifm electronic e atende aos padrões industriais de longa vida útil, sendo um item padrão de catálogo para automação.

GLOSSÁRIO TÉCNICO

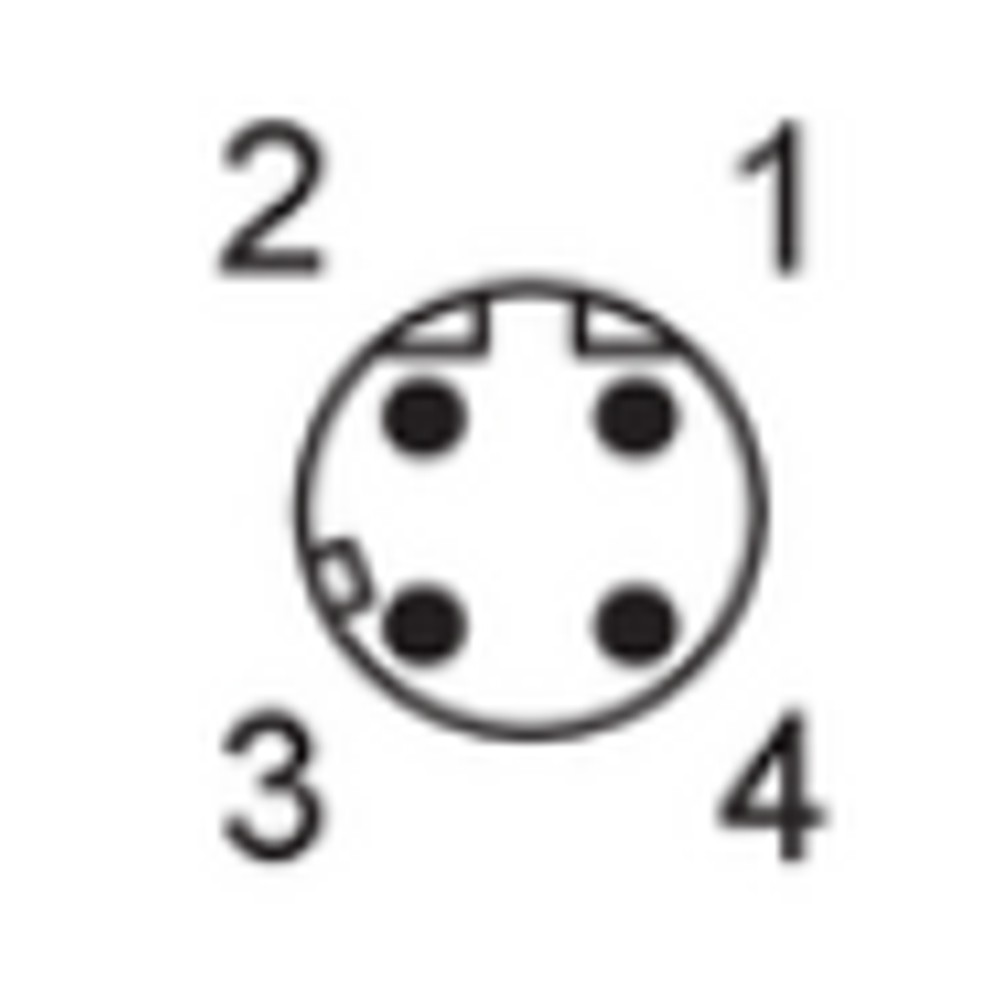

Codificação D

Padrão de pinagem em conectores M12 especificamente definido para aplicações Ethernet e PROFINET.

PUR (Poliuretano)

Material do revestimento externo do cabo, conhecido pela alta resistência mecânica e flexibilidade.

Blindagem

Proteção metálica interna do cabo que minimiza a interferência eletromagnética (EMI) nos dados transmitidos.

IP67

Grau de proteção que garante a estanqueidade contra poeira e submersão temporária em água.

Sem Halogênio

Material que não libera gases tóxicos em caso de combustão, essencial para segurança em espaços confinados.
