Cabo Ethernet IFM EVC929 M12 p/ RJ45 20m Blindado

Pré-visualizar: EVC929 IFM - Cabo Ethernet ifm M12 para RJ45 Automação Industrial 20m Blindado CAT5e

EVC929 IFM - Cabo Ethernet ifm M12 para RJ45 Automação Industrial 20m Blindado CAT5e

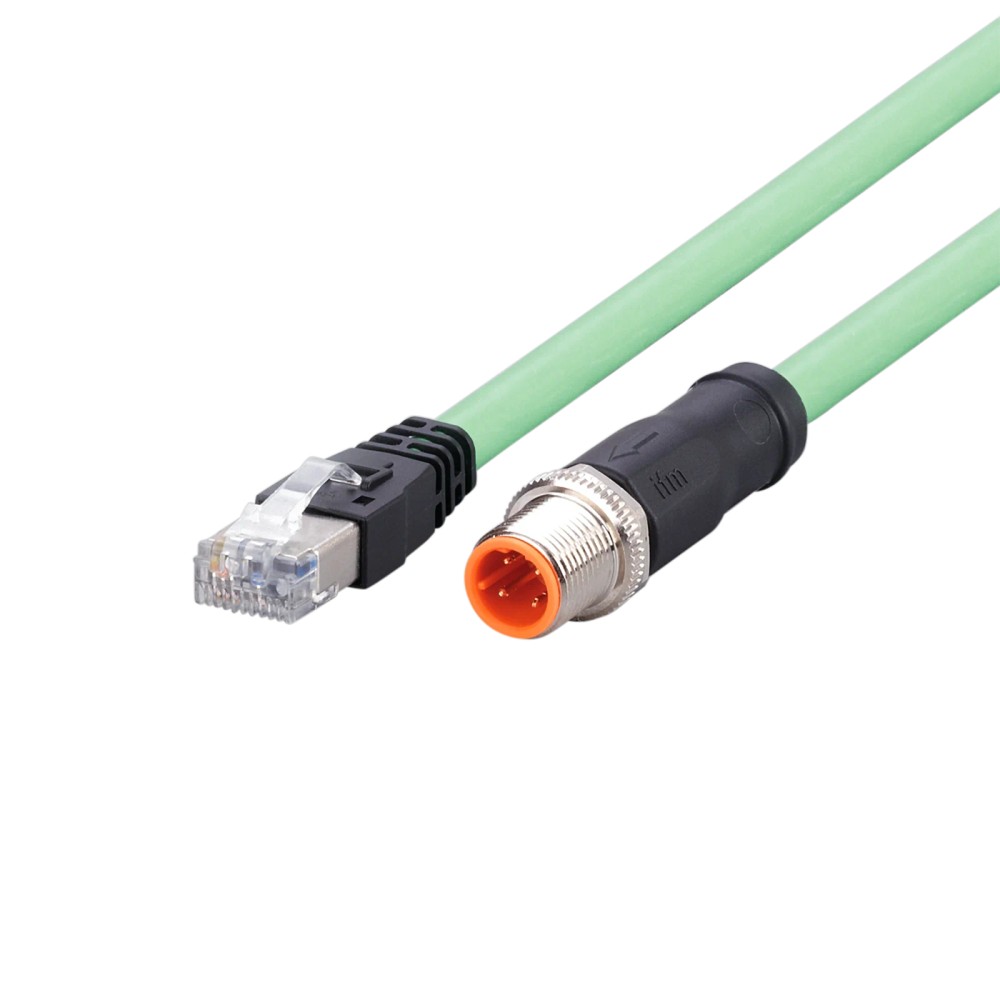

Imagem meramente ilustrativa

R$ 1.279,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC929
EAN: 4021179328036
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC929 IFM - Cabo Ethernet ifm M12 para RJ45 Automação Industrial 20m Blindado CAT5e"

Destaques do Produto

Comprimento

20 m

Lado M12

M12 reto, codificação D, 4 contatos dourados

Lado RJ45

RJ45 reto, 8 contatos dourados

Rede

Industrial Ethernet CAT5/CAT5e, 100 Mbit/s

Revestimento e proteção

PUR, cabo blindado, sem halogênio e sem silicone

Movimentação

Mais de 3 milhões de ciclos de curvatura informados; raio mínimo de 10 x o diâmetro em aplicação flexível

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet ifm EVC929, M12 reto codificação D para RJ45 reto, 20 m, blindado CAT5e

O ifm EVC929 é um cabo de ligação Ethernet de 20 m para conectar equipamentos com interface M12 codificação D a uma conexão RJ45. É destinado a aplicações de automação industrial e Industrial Ethernet CAT5/CAT5e, com velocidade indicada de 100 Mbit/s. Possui cabo PUR blindado, contatos dourados e tolerância a dobras e deslocamentos, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC929
Comprimento do cabo	20 m
Conexões	M12 reto, codificação D; RJ45 reto
Ethernet	CAT5/CAT5e; 100 Mbit/s
Construção do cabo	PUR, blindado, sem halogênio; Ø 6,5 mm
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)
Grau de proteção informado	IP 65, IP 67 e IP 20; consultar condições por conector no datasheet
Faixa de temperatura de operação	-25...90 °C
Raio mínimo de curvatura	10 x diâmetro do cabo em aplicação flexível

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões Ethernet industriais entre uma interface M12 codificação D e uma porta RJ45, desde que os equipamentos e a rede suportem CAT5/CAT5e e 100 Mbit/s.
Aplicações indicadas pelo fabricante em automação industrial e máquinas-ferramenta, incluindo ambientes com refrigerantes e lubrificantes, respeitando as condições especificadas no datasheet.
Instalações que necessitem de cabo blindado de 20 m e que atendam aos limites de curvatura, temperatura e movimentação informados.

⚠ Considere outro se precisa de:

Não selecionar quando os equipamentos exigirem conectores diferentes de M12 codificação D e RJ45, ou geometria diferente de reto; a compatibilidade mecânica não confirma, por si só, a compatibilidade elétrica ou de protocolo.
Não usar como cabo de alimentação ou para conexão de sinais que não sejam compatíveis com a aplicação Ethernet especificada.
Não presumir proteção IP 65/IP 67 para o conjunto completo: o datasheet também informa IP 20 para os conectores; avaliar a condição de cada conexão instalada.

APLICAÇÕES E USO

Uso declarado: ligação Ethernet em automação industrial e máquinas-ferramenta, incluindo aplicações com refrigerantes e lubrificantes; respeitar as condições ambientais e de proteção aplicáveis à montagem.
Uso declarado: Industrial Ethernet CAT5/CAT5e a 100 Mbit/s, quando as interfaces dos equipamentos correspondem às terminações M12 codificação D e RJ45.
Possibilidade condicionada: instalação com movimento do cabo, desde que sejam respeitados o raio mínimo de curvatura, a velocidade, a aceleração e os limites de torção indicados na ficha. A adequação à trajetória específica deve ser validada pelo projetista. Não há dados suficientes para afirmar compatibilidade com qualquer cadeia porta-cabos ou fluido específico.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet ifm EVC929, M12 reto codificação D para RJ45 reto, 20 m, blindado CAT5e, verifique estes pontos:

Escolha o EVC929 quando

A instalação exigir um cabo de ligação Ethernet de 20 m com M12 reto codificação D em uma extremidade e RJ45 reto na outra, para Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

Verifique antes de especificar

Confirme o tipo e a codificação da porta M12, a interface RJ45, os requisitos elétricos e de rede do equipamento e a exposição ambiental das conexões. O grau de proteção indicado varia entre IP 65, IP 67 e IP 20; consulte o datasheet para aplicar cada classificação corretamente.

Considere outra configuração quando

O percurso exigir outro comprimento, conectores ou orientação diferentes, ou quando o equipamento não utilizar a interface Ethernet indicada. A ficha não especifica uma versão alternativa compatível; selecione-a pela interface e pelos requisitos do sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Marca informada no cadastro do produto.
Modelo e SKU	EVC929	Código de identificação do produto.
Part number	VSTGN040MSS0020K04STGP040--S	Número de peça indicado nos dados técnicos do catálogo.
GTIN	4021179328036	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação Ethernet	Classificação do produto.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; aplicações com refrigerantes e lubrificantes	Aplicações declaradas na ficha; observar condições ambientais e de conexão.
Tecnologia e taxa	Industrial Ethernet CAT5/CAT5e; 100 Mbit/s	Padrão e taxa indicados na descrição do produto.
Profinet	PROFINET Type C	Especificação de cabo declarada; confirmar compatibilidade do sistema e das interfaces.

Dados elétricos e de comunicação
Tensão máxima AC	30 V	Limite máximo informado para o produto; verificar requisitos do circuito conectado.
Tensão máxima DC	60 V	Limite máximo informado para o produto; verificar requisitos do circuito conectado.
Corrente máxima	1,5 A	Capacidade máxima indicada; não exceder e confirmar as condições no datasheet.
Classe de proteção	III	Classificação de proteção indicada na ficha.

Conexões e contatos
Conector lado 1	1 x M12 reto, codificação D; 4 contatos dourados	Extremidade M12; conferir a codificação da porta do equipamento.
Corpo e bloqueio lado M12	Corpo em TPU preto; bloqueio em latão niquelado	Materiais declarados para o conector M12.
Torque máximo de aperto M12	0,6...1,2 Nm	Faixa indicada para o bloqueio; respeitar o procedimento de montagem do fabricante.
Conector lado 2	1 x RJ45 reto; 8 contatos dourados	Extremidade RJ45; confirmar correspondência com a porta de destino.
Corpo RJ45	PC	Material do corpo indicado para o conector RJ45.
Material do corpo do conector	TPU / PC	Composição informada para os corpos dos conectores; TPU no M12 e PC no RJ45.
Material da porca	Latão niquelado	Material indicado para o elemento de bloqueio M12.

Construção do cabo
Comprimento	20 m	Comprimento nominal deste SKU.
Revestimento	PUR	Material de revestimento especificado.
Diâmetro	6,5 mm	Diâmetro externo informado para o cabo.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção dos condutores declarada na especificação.
Blindagem	Blindado	Característica declarada do cabo.
Cor	Verde	Cor indicada na especificação do cabo.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na especificação do cabo.
Contatos	Banhados a ouro	Acabamento dos contatos informado para os conectores.

Condições mecânicas e movimentação
Raio mínimo de curvatura	10 x diâmetro do cabo em aplicação flexível	Valor mínimo declarado para aplicação flexível; evitar curvatura abaixo deste limite.
Ciclos de curvatura	> 3 milhões	Quantidade informada na ficha; não especifica neste campo as condições do ensaio.
Esforço de torção	± 180 °/m	Limite indicado de torção por metro; observar as condições de instalação.
Velocidade de movimento	Máx. 3,3 m/s	Declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerância a dobras e deslocamentos	Sim	Característica indicada para instalação com movimentação; respeitar os parâmetros de movimento fornecidos.

Condições ambientais
Temperatura de operação	-25...90 °C	Faixa de operação informada para o produto.
Temperatura ambiente móvel	-25...90 °C	Faixa indicada para condição de uso móvel.
Temperatura de armazenamento	-25...55 °C	Faixa de temperatura indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento declarada na ficha.
Grau de proteção	IP 65, IP 67 e IP 20	A ficha lista estas classificações e especifica IP 20 para conector M12/RJ45; consultar datasheet para a condição de cada parte e conjunto.

Dados mecânicos e fornecimento
Peso	1.237,9 g	Peso declarado nos dados do produto.
Quantidade por embalagem	1 peça	Quantidade de produto informada por embalagem.
Acessórios inclusos	Não especificados	A ficha não identifica acessórios fornecidos separadamente.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s, conforme descrição do produto.

• O cabo possui M12 codificação D e RJ45; a compatibilidade com um equipamento específico depende das interfaces e requisitos elétricos desse equipamento.

Conexões

Elétrica Conector M12 reto, codificação D, com 4 contatos dourados, em uma extremidade; conector RJ45 reto, com 8 contatos dourados, na outra. Valores máximos informados para o produto: 30 V AC, 60 V DC e 1,5 A. Confirmar no datasheet e na documentação dos equipamentos que os requisitos elétricos são compatíveis; não inferir pinagem ou aplicação de alimentação.

Processo Não se aplica a conexão de processo de fluido. Trata-se de um cabo de comunicação com conexões M12 e RJ45.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento Ethernet industrial com porta M12 codificação D e conexão RJ45 correspondente, em rede CAT5/CAT5e até 100 Mbit/s	✓	Interfaces, codificação e classe de rede estão de acordo com os dados informados para o cabo; validar também os requisitos do equipamento.
Dois equipamentos com portas diferentes das terminações M12 codificação D e RJ45	✗	As terminações do cabo não correspondem às interfaces descritas; não há adaptadores incluídos ou especificados.
Instalação com necessidade de comprimento diferente de 20 m	✗	Este SKU tem comprimento de 20 m; a ficha não fornece dados de outra versão.
Aplicação que exige confirmar proteção IP 65 ou IP 67 em cada ponto de conexão	✗	A ficha também atribui IP 20 ao conector M12/RJ45; a classificação aplicável à instalação precisa ser verificada no datasheet e conforme a conexão montada.
Uso como cabo de alimentação ou para sinais não Ethernet	✗	A aplicação indicada é Industrial Ethernet; a ficha não declara uso como cabo de alimentação ou para outros sinais.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet ifm EVC929, M12 reto codificação D para RJ45 reto, 20 m, blindado CAT5e

Desenergize os equipamentos e confirme suas instruções de instalação antes de conectar o cabo.
Verifique se a porta de origem é M12 reto com codificação D e se a porta de destino é RJ45 compatível.
Planeje o percurso considerando o comprimento de 20 m, sem tracionar ou torcer o cabo além dos limites especificados.
Em aplicação flexível, mantenha raio de curvatura de pelo menos 10 vezes o diâmetro do cabo e respeite os limites de movimentação informados.
Conecte os terminais sem forçar o alinhamento; aperte o bloqueio M12 dentro da faixa de torque de 0,6...1,2 Nm.
Inspecione a acomodação e a condição dos conectores e valide a comunicação Ethernet conforme os procedimentos dos equipamentos conectados.

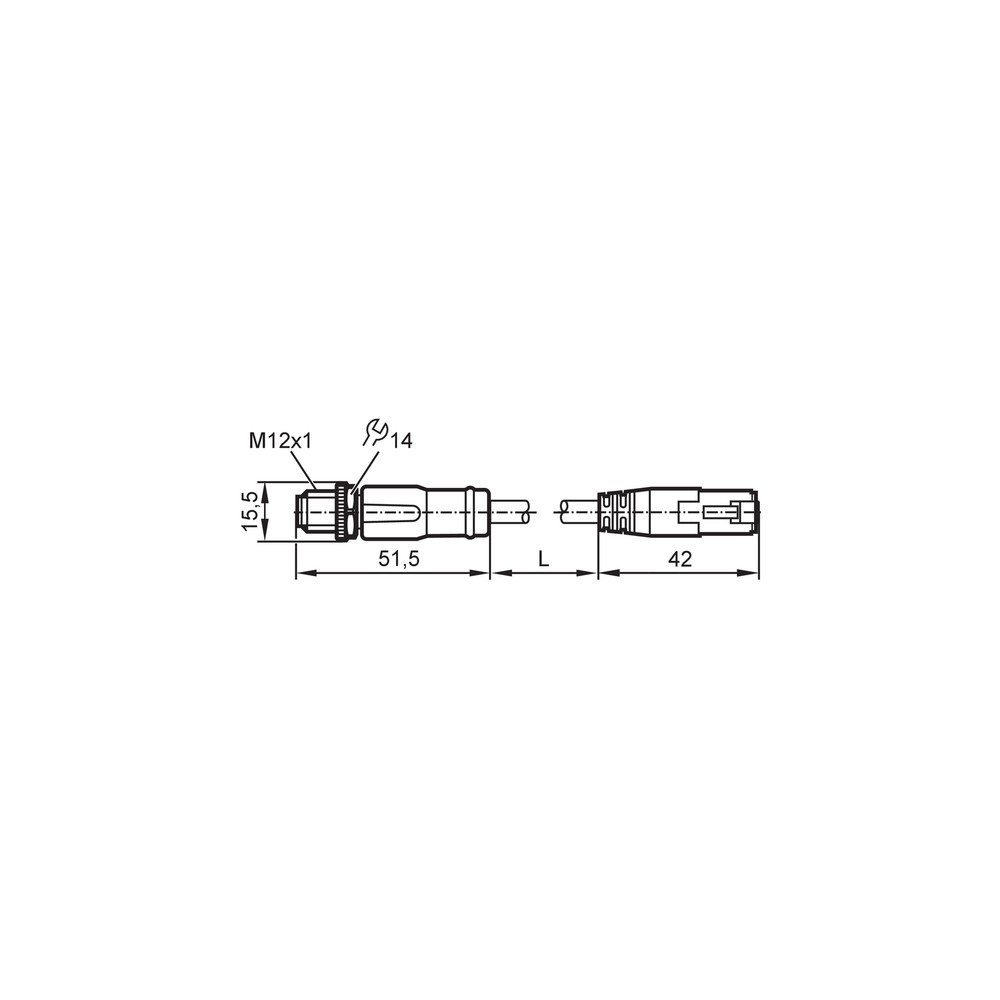

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação Ethernet não é estabelecida.	Conexão M12 com codificação diferente, terminação não compatível ou conexão incompleta.	Confirme a codificação D e o encaixe das duas extremidades; consulte os indicadores e procedimentos de diagnóstico dos equipamentos.
A comunicação apresenta interrupções durante o movimento do cabo.	Curvatura abaixo do raio mínimo, torção ou movimento fora dos limites especificados.	Inspecione o percurso e compare raio, velocidade e aceleração com os valores da ficha; reposicione o cabo sem exceder os limites.
Há sinais de falha após a instalação em ambiente úmido ou com exposição a fluidos.	Grau de proteção inadequado para a condição da conexão ou montagem incompatível com a exposição.	Verifique a classificação aplicável a cada conector e à montagem no datasheet; a ficha também informa IP 20 para os conectores.
A conexão fica intermitente após montagem ou manutenção.	Conector desalinhado, bloqueio M12 apertado fora da faixa indicada ou contatos/conectores danificados.	Com o sistema desenergizado, inspecione o assentamento e o estado dos conectores e confirme o torque M12 de 0,6...1,2 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet EVC929 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC929 e para que serve?

É um cabo de ligação Ethernet ifm de 20 m, destinado a conectar uma interface M12 codificação D a uma conexão RJ45 em aplicações industriais. A ficha indica CAT5/CAT5e e 100 Mbit/s.

O cabo tem M12 dos dois lados?

Não. Ele tem M12 reto codificação D em uma extremidade e RJ45 reto na outra. Confirme que as portas dos equipamentos correspondem a essas terminações.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. O cabo possui as terminações M12 e RJ45 descritas na especificação.

Posso usar o EVC929 em uma porta M12 com codificação diferente de D?

A ficha especifica M12 codificação D. Não o selecione para outra codificação sem confirmação documental de compatibilidade mecânica e elétrica com o fabricante do equipamento.

Este cabo serve para ligar um motor ou alimentar um equipamento?

A aplicação declarada é Industrial Ethernet, não alimentação de motor. A ficha não declara compatibilidade como cabo de potência; verifique os requisitos elétricos e use o cabo especificado para essa função.

A rede cai quando o cabo se movimenta: o que devo verificar antes de trocar?

Inspecione o percurso para identificar curvatura excessiva, torção ou movimento acima dos limites indicados. Verifique também o encaixe dos conectores e os diagnósticos das portas Ethernet.

A conexão falha depois de montar o M12; pode ser aperto ou alinhamento?

Sim, desalinhamento ou bloqueio fora da faixa especificada podem contribuir para uma conexão instável. Com o sistema desenergizado, confira o assentamento e o torque indicado no datasheet.

Como escolher entre este cabo e um cabo Ethernet de outro comprimento?

Escolha o EVC929 quando o percurso exigir 20 m e as terminações forem M12 codificação D e RJ45. Para outro comprimento ou outras terminações, selecione uma versão cuja ficha confirme esses requisitos.

Que cuidados devo ter ao instalar o cabo em movimento?

Em aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro e os limites declarados de velocidade, aceleração e torção. Planeje o percurso sem tracionar ou dobrar o cabo abaixo do limite.

O cabo pode ser instalado onde se exige IP 67 nos conectores?

A ficha lista IP 65, IP 67 e IP 20, especificando IP 20 para os conectores M12/RJ45. Consulte o datasheet para confirmar a proteção aplicável à condição de montagem; não presuma IP 67 no conjunto conectado.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de codificação do conector M12 indicado para a extremidade Ethernet do cabo (Ref.: conector lado 1).

CAT5/CAT5e

Categorias de cabeamento Ethernet declaradas para o produto (Ref.: tecnologia e taxa).

Blindagem

Construção do cabo identificada como blindada na ficha técnica (Ref.: especificação do cabo).

Raio mínimo de curvatura

Menor raio de dobra declarado para aplicação flexível; neste produto, 10 vezes o diâmetro do cabo (Ref.: raio de curvatura).

Grau de proteção IP

Classificação de proteção indicada na ficha; as classificações listadas variam e os conectores são informados como IP 20 (Ref.: grau de proteção).
