Cabo Ethernet IFM EVC928 M12 para RJ45 10m

Pré-visualizar: EVC928 IFM - Cabo Ethernet ifm M12 para RJ45 Automação Industrial 10m Blindado PUR

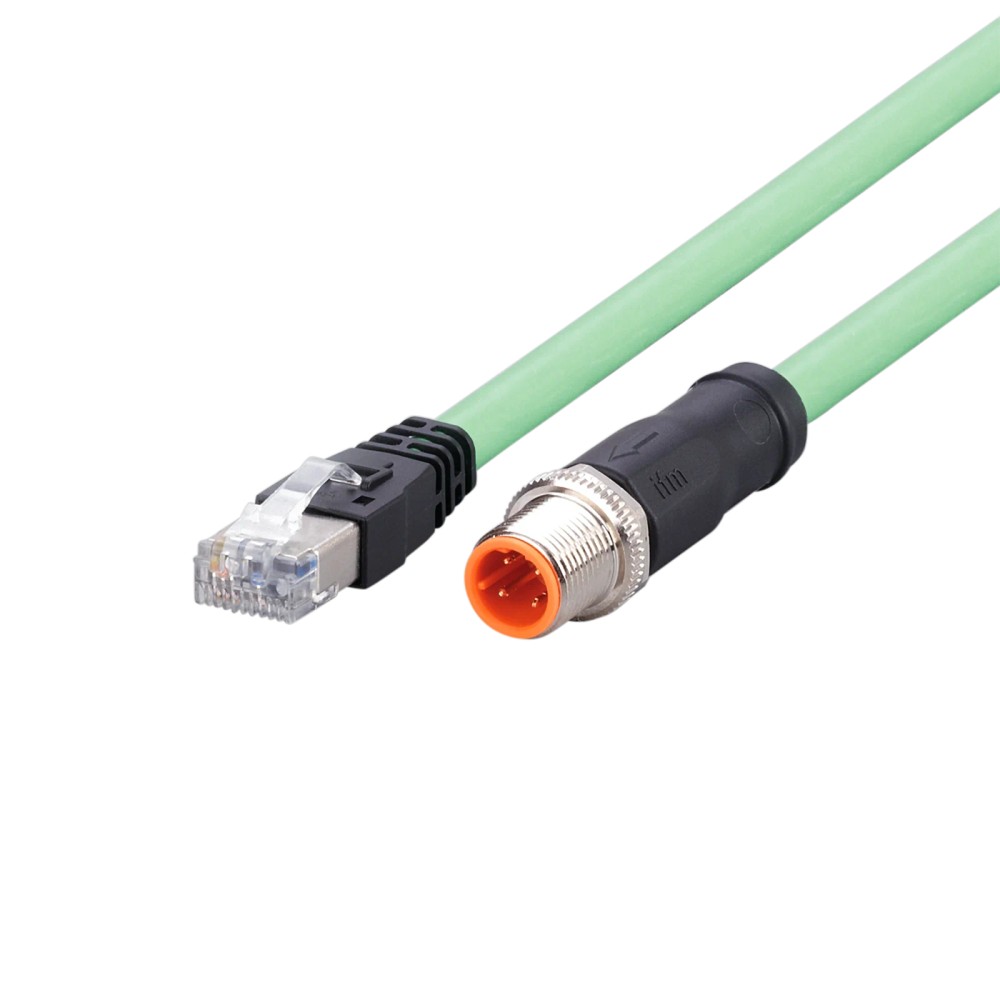

EVC928 IFM - Cabo Ethernet ifm M12 para RJ45 Automação Industrial 10m Blindado PUR

Imagem meramente ilustrativa

R$ 733,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC928
EAN: 4021179328029
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVC928 IFM - Cabo Ethernet ifm M12 para RJ45 Automação Industrial 10m Blindado PUR"

Destaques do Produto

Comprimento do cabo

10 m

Conector no lado 1

M12 reto, código D, 4 contatos

Conector no lado 2

RJ45 reto, 8 contatos

Rede especificada

Industrial Ethernet CAT5/CAT5e, 100 Mbit/s

Construção

Blindado, revestimento PUR, diâmetro 6,5 mm

Movimentação

Tolerâncias para dobras e deslocamentos; ciclos de curvatura > 3 milhões

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Ethernet ifm EVC928, M12 reto código D para RJ45 reto, 10 m, blindado, PUR

O ifm EVC928 é um cabo de ligação Ethernet de 10 m com conector M12 reto, código D, em uma extremidade e RJ45 reto na outra. Foi especificado para Industrial Ethernet CAT5/CAT5e a 100 Mbit/s, incluindo aplicações de automação industrial e máquinas-ferramenta. Possui blindagem, revestimento PUR e contatos dourados. O conector M12 tem proteção IP 65 e IP 67; o RJ45 é IP 20.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação Ethernet
Comprimento	10 m
Conexões	M12 reto, código D / RJ45 reto
Aplicação de comunicação	Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s
Blindagem	Sim
Revestimento	PUR
Diâmetro do cabo	6,5 mm
Proteção indicada	IP 65 e IP 67 no M12; IP 20 no RJ45
Temperatura de operação	-25...90 °C
Modelo / SKU	EVC928

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação Ethernet industrial entre uma conexão M12 codificada D e uma porta RJ45, quando o comprimento de 10 m e a configuração reta atendem ao projeto.
Aplicações de Industrial Ethernet CAT5/CAT5e a 100 Mbit/s, conforme os dados do produto.
Aplicações industriais e máquinas-ferramenta, incluindo uso indicado em ambientes com refrigerantes e lubrificantes, respeitando as condições ambientais especificadas.
Instalações com cabo blindado e necessidade de tolerância a dobras e deslocamentos, dentro dos limites mecânicos informados.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir uma terminação diferente de M12 reto código D para RJ45 reto.
Não use o grau de proteção IP 65/IP 67 como referência para a extremidade RJ45: para ela, a ficha indica IP 20.
Não selecione para um enlace que exija velocidade superior a 100 Mbit/s com base apenas nesta ficha; a aplicação indicada é 100 Mbit/s.
Não force o cabo abaixo do raio mínimo de curvatura de 10 vezes o diâmetro do cabo, nem exceda os limites de temperatura e movimentação especificados.

APLICAÇÕES E USO

Interligação de equipamentos de automação industrial com portas M12 codificadas D e RJ45, quando a rede e o comprimento requerido correspondem às especificações do EVC928. Aplicação explicitamente indicada para Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.
Conexão em máquinas-ferramenta e instalações que utilizam refrigerantes e lubrificantes, cenários listados na ficha. A adequação depende das condições de montagem e da proteção efetivamente requerida em cada extremidade.
Uso com deslocamento do cabo é uma possibilidade compatível com as tolerâncias para dobras e deslocamentos declaradas, desde que sejam respeitados o raio mínimo, a velocidade, a aceleração e a temperatura informados. A ficha não substitui a validação das condições reais da aplicação.

COMO ESCOLHER

Antes de comprar o Cabo Ethernet ifm EVC928, M12 reto código D para RJ45 reto, 10 m, blindado, PUR, verifique estes pontos:

Escolha o EVC928

Quando a conexão necessária for M12 reto código D para RJ45 reto, o percurso exigir 10 m e a aplicação corresponder a Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

Verifique a proteção por extremidade

A ficha informa IP 65 e IP 67 para a conexão M12 e IP 20 para o RJ45. Se a extremidade RJ45 precisar de proteção superior, confirme a solução de conexão e o ambiente com o fabricante antes da seleção.

Considere a instalação mecânica

Para instalação fixa ou móvel, observe o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de velocidade de movimento informados. Se o projeto exigir outro comprimento ou tipo de conector, confirme outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / ifm electronic	Identificação do fabricante conforme os dados do produto.
Modelo e SKU	EVC928	Código do produto no anúncio.
GTIN	4021179328029	Identificador comercial informado.
Part number	VSTGN040MSS0010K04STGP040--S	Referência do catálogo associada ao produto.
Quantidade por embalagem	1 peça	Quantidade informada por embalagem.
Peso	630,6 g	Valor informado nos atributos do catálogo.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Aplicação e comunicação
Tipo de produto	Cabo de ligação Ethernet	Uso como cabo de conexão para comunicação Ethernet.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários listados nos dados do produto; observar os limites ambientais e de conexão.
Rede e categoria	Industrial Ethernet; CAT5/CAT5e	Categorias de cabo/aplicação indicadas na ficha.
Velocidade de comunicação	100 Mbit/s	Valor informado para a aplicação do cabo.
Especificação do cabo	PROFINET Type C; 4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção indicada no atributo de especificação do cabo.

Conexões e construção
Conector lado 1	M12 reto, codificação D, 4 contatos dourados	Terminação indicada; verificar correspondência mecânica e pinagem com o equipamento.
Corpo e bloqueio do M12	Corpo TPU preto; bloqueio em latão niquelado	Materiais indicados para o conector M12.
Torque máximo de aperto M12	0,6...1,2 Nm	Faixa de torque informada para o conector M12.
Conector lado 2	RJ45 reto, 8 contatos dourados; corpo PC	Terminação indicada para conexão a uma porta RJ45 compatível.
Comprimento do cabo	10 m	Comprimento nominal deste modelo.
Material do revestimento	PUR	Material externo do cabo informado na ficha.
Diâmetro do cabo	6,5 mm	Diâmetro informado; usado como referência para o raio mínimo de curvatura.
Blindagem	Sim	Construção blindada conforme especificação do produto.
Livre de silicone	Sim	Característica declarada no cadastro.
Livre de halogênio	Sim	Característica declarada na especificação do cabo.
Contatos	Banhados a ouro	Acabamento dos contatos indicado no cadastro.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valores de operação indicados na ficha.
Corrente nominal	1,5 A	Valor nominal informado; não representa corrente de alimentação de equipamento sem validação do circuito.
Classe de proteção	III	Classificação informada para o produto.

Proteção e condições ambientais
Grau de proteção	IP 65 e IP 67; M12 / RJ45: IP 20	A ficha discrimina proteção IP 20 para os conectores M12/RJ45 no atributo específico de interface; não extrapolar o grau de proteção de uma extremidade para a outra.
Temperatura de operação	-25...90 °C	Faixa de temperatura ambiente de operação informada.
Temperatura de operação em movimento	-25...90 °C	Faixa informada para a condição móvel.
Temperatura de armazenamento	-25...55 °C	Limite informado para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de armazenamento declarada.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

Dados mecânicos e movimentação
Raio mínimo de curvatura	10 x diâmetro do cabo	Raio mínimo indicado; calcular com o diâmetro de 6,5 mm e evitar curvatura menor.
Ciclos de curvatura	> 3 milhões	Quantidade de ciclos declarada para a condição de ensaio do fabricante; consultar o datasheet para interpretar condições de teste.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; respeitar raio, velocidade e demais condições de movimentação.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet; CAT5/CAT5e; 100 Mbit/s, conforme aplicação indicada na ficha.

Conexões

Elétrica Cabo com conexão M12 reto, codificação D, 4 contatos dourados, e RJ45 reto, 8 contatos dourados. Tensão de operação indicada: 30 V AC / 60 V DC; corrente nominal: 1,5 A. Confirme a pinagem exigida pelos equipamentos no datasheet antes da ligação.

Processo Não se aplica: trata-se de um cabo de comunicação, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com porta M12 codificada D em uma extremidade e RJ45 na outra, em rede Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.	✓	A configuração de conectores e a aplicação de comunicação estão indicadas na ficha do EVC928.
Instalação que requer proteção IP 65 ou IP 67 na extremidade M12 e aceita IP 20 na extremidade RJ45.	✓	A ficha relaciona IP 65 e IP 67 e especifica IP 20 para o conector RJ45.
Aplicação que exige IP 65 ou IP 67 também na conexão RJ45.	✗	A extremidade RJ45 é indicada como IP 20; a ficha não sustenta proteção superior para esse conector.
Enlace que exige velocidade acima de 100 Mbit/s.	✗	A aplicação informada para o produto é CAT5/CAT5e a 100 Mbit/s; não há comprovação de velocidade superior na ficha.
Instalação com percurso superior a 10 m usando uma única unidade do cabo.	✗	O comprimento deste modelo é 10 m; a ficha não informa emendas ou extensão integrada.

INSTALAÇÃO

Como instalar o Cabo Ethernet ifm EVC928, M12 reto código D para RJ45 reto, 10 m, blindado, PUR

Confirme que as portas dos equipamentos correspondem a M12 reto codificado D e RJ45 reto e valide a pinagem no datasheet.
Desenergize os equipamentos antes de realizar a conexão, conforme os procedimentos da instalação.
Posicione o cabo sem torção excessiva e respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Acople o M12 alinhando a codificação; aperte dentro da faixa de torque indicada de 0,6...1,2 Nm.
Conecte o RJ45 à porta correspondente e considere que a proteção indicada para essa extremidade é IP 20.
Antes de operar, confira o assentamento dos conectores, a continuidade do enlace e se temperatura e movimentação permanecem dentro dos limites da ficha.

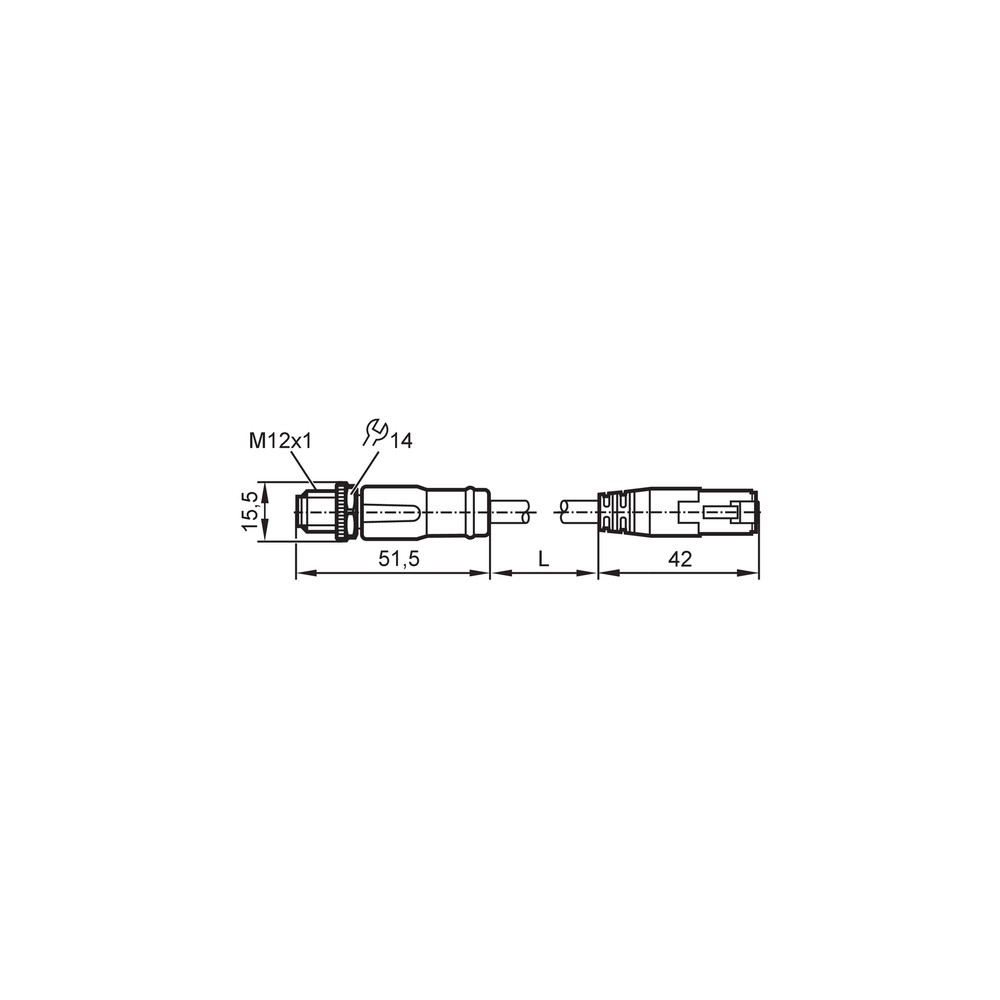

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O enlace Ethernet não estabelece comunicação.	Conector não totalmente acoplado, incompatibilidade de codificação ou pinagem, ou falha em uma das extremidades.	Confira o tipo de porta e a codificação M12, reassente as conexões e valide a pinagem indicada pelo fabricante dos equipamentos e pelo datasheet.
A comunicação apresenta interrupções quando o cabo se movimenta.	Curvatura abaixo do raio mínimo, torção excessiva ou movimentação fora dos limites declarados.	Inspecione o percurso e compare a curvatura com o mínimo de 10 vezes o diâmetro; verifique também os limites de torção e velocidade aplicáveis.
Há sinais de umidade ou contaminação na conexão RJ45.	A extremidade RJ45 tem proteção IP 20 e pode estar exposta a condições ambientais incompatíveis com essa proteção.	Verifique a localização e o estado do RJ45; compare a exposição real com a proteção IP 20 indicada para essa extremidade.
O enlace falha após montagem ou intervenção no conector M12.	Torque de aperto fora da faixa informada ou acoplamento desalinhado.	Inspecione o alinhamento e o aperto do M12, respeitando a faixa de 0,6...1,2 Nm.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica do EVC928 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional) Página oficial do produto (Manual)

PERGUNTAS FREQUENTES

O que é o EVC928 e para que tipo de rede ele serve?

É um cabo de ligação Ethernet com M12 código D em uma ponta e RJ45 na outra. A ficha indica uso em Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

O que acompanha o produto?

A quantidade informada é uma peça: o cabo EVC928. A ficha não lista acessórios adicionais incluídos.

Posso usar o RJ45 em uma área que exige IP 67?

A ficha indica IP 20 para o conector RJ45. Portanto, não considere essa extremidade adequada a uma exigência IP 67 sem uma solução de proteção validada separadamente.

Este cabo atende a uma rede que precisa operar acima de 100 Mbit/s?

A ficha especifica a aplicação CAT5/CAT5e a 100 Mbit/s. Ela não confirma desempenho acima dessa velocidade.

A conexão cai quando o cabo se movimenta; o que verifico antes de trocar?

Inspecione se o cabo está sendo dobrado abaixo do raio mínimo ou submetido a torção e movimento fora dos limites informados. Verifique também se os conectores permanecem firmemente acoplados.

O M12 fica solto ou a conexão falha depois da montagem; qual pode ser a causa?

Verifique o alinhamento da codificação e o torque de aperto do M12, especificado em 0,6...1,2 Nm. Inspecione também o conector e a porta do equipamento.

Quando devo escolher este cabo em vez de outro modelo?

Escolha o EVC928 quando precisar de 10 m, M12 reto código D para RJ45 reto e aplicação Ethernet indicada a 100 Mbit/s. Para outro comprimento ou outra combinação de conectores, procure um modelo cuja ficha corresponda ao projeto.

É melhor comprar este cabo ou montar a conexão com componentes separados?

O EVC928 é fornecido como um cabo de ligação montado com as terminações M12 e RJ45. A ficha não compara seu desempenho com cabos ou conectores avulsos; a escolha depende da configuração requerida e da compatibilidade validada.

Que cuidados devo tomar ao instalar o cabo?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro e aplique no M12 o torque informado de 0,6...1,2 Nm. Confirme também a proteção distinta das extremidades, especialmente o IP 20 indicado para o RJ45.

Posso usar o EVC928 em uma instalação móvel?

A ficha declara tolerâncias para dobras e deslocamentos e informa limites de ciclos, torção e velocidade. Confirme que o percurso real respeita esses limites e as condições de ensaio do fabricante.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento mecânico do conector M12 usado para identificar a configuração de conexão Ethernet. (Ref.: M12 reto, codificação D)

CAT5/CAT5e

Categorias de cabeamento indicadas para a aplicação de Ethernet descrita na ficha. (Ref.: aplicação CAT5/CAT5e, 100 Mbit/s)

Blindagem

Camada condutiva do cabo destinada a reduzir a influência de interferências eletromagnéticas no enlace, conforme a construção declarada. (Ref.: blindagem: sim)

Raio mínimo de curvatura

Menor raio de dobra indicado para limitar a solicitação mecânica do cabo durante a instalação. (Ref.: mínimo de 10 x diâmetro do cabo)

Grau de proteção IP

Classificação de proteção contra ingresso de sólidos e água; deve ser considerada por extremidade conforme os valores da ficha. (Ref.: IP 65/IP 67 e indicação IP 20 para M12/RJ45)
