Cabo Ethernet IFM EVC927 M12 p/ RJ45 5m Blindado

Pré-visualizar: EVC927 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 p/ RJ45, 5m, Blindado

EVC927 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 p/ RJ45, 5m, Blindado

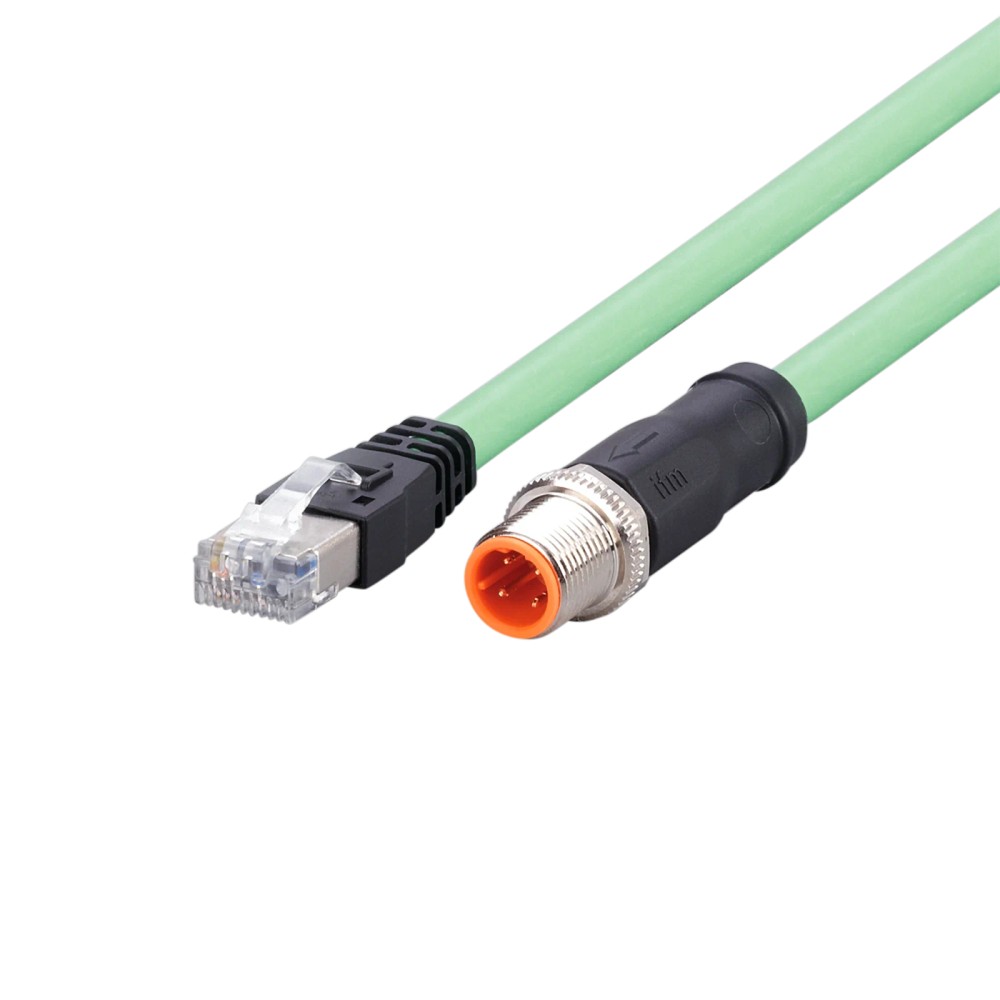

Imagem meramente ilustrativa

R$ 456,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC927
EAN: 4021179328012
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC927 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 p/ RJ45, 5m, Blindado"

Destaques do Produto

Comprimento

5 m

Interface nas extremidades

M12 reto, codificação D, e RJ45 reto

Rede indicada

Industrial Ethernet CAT5/CAT5e, até 100 Mbit/s

Construção do cabo

PUR, blindado, sem halogênio, Ø 6,5 mm

Aplicação flexível

Mais de 3 milhões de ciclos de curvatura; raio mínimo de 10 x o diâmetro do cabo

Temperatura ambiente móvel

-25 a 90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet IFM EVC927, M12 reto para RJ45 reto, 5 m, blindado

O IFM EVC927 é um cabo de ligação Ethernet de 5 m, com conector M12 reto codificado em D e conector RJ45 reto. Destina-se a conexões Industrial Ethernet CAT5/CAT5e a até 100 Mbit/s em aplicações industriais. Possui cabo blindado em PUR, contatos dourados e tolerância a dobras e deslocamentos; o raio de curvatura mínimo informado para aplicação flexível é de 10 vezes o diâmetro do cabo.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC927
Comprimento	5 m
Conexões	M12 reto, codificação D, para RJ45 reto
Aplicação de rede	Industrial Ethernet CAT5/CAT5e, até 100 Mbit/s
Cabo	PUR, sem halogênio, blindado, Ø 6,5 mm
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)
Proteção indicada	IP 65 e IP 67; conectores M12 e RJ45: IP 20
Temperatura ambiente móvel	-25 a 90 °C
Curvatura em aplicação flexível	Mínimo de 10 x o diâmetro do cabo
Peso informado	333,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão Industrial Ethernet entre uma interface M12 codificada em D e uma porta RJ45, quando o equipamento e a rede forem compatíveis com CAT5/CAT5e e até 100 Mbit/s.
Aplicações industriais e máquinas-ferramenta, incluindo ambientes relacionados a refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.
Instalações com deslocamento ou flexão que respeitem o raio mínimo de curvatura e as condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecionar se o equipamento exigir conector diferente de M12 codificado em D ou RJ45; a compatibilidade mecânica e a pinagem devem corresponder às interfaces do sistema.
Não usar como confirmação de proteção IP 65/IP 67 para o conjunto conectado: a ficha informa IP 20 para os conectores M12 e RJ45.
Não presumir desempenho acima de CAT5/CAT5e ou 100 Mbit/s; esses são os limites de aplicação de rede informados para este cabo.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: conexão Industrial Ethernet CAT5/CAT5e até 100 Mbit/s em automação industrial e máquinas-ferramenta.
Aplicação comprovada pela ficha: uso em cenários relacionados a refrigerantes e lubrificantes; observe que a ficha informa IP 20 nos conectores, portanto não presuma que as interfaces estejam protegidas contra ingresso de líquidos.
Aplicação condicional: instalações com movimento flexível, desde que respeitados raio mínimo de curvatura, velocidade e aceleração informados e a faixa de temperatura móvel.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet IFM EVC927, M12 reto para RJ45 reto, 5 m, blindado, verifique estes pontos:

Escolha o EVC927 quando

A instalação exigir cabo de 5 m com extremidades M12 reto codificado em D e RJ45 reto para Industrial Ethernet CAT5/CAT5e até 100 Mbit/s. Para uso flexível, confira também o raio mínimo de 10 x Ø do cabo e a faixa de temperatura móvel de -25 a 90 °C.

Busque outra configuração quando

O comprimento necessário, a codificação ou o formato de qualquer conector não corresponder a este modelo, ou quando a rede exigir especificação diferente da indicada. A ficha não identifica modelos alternativos; confirme a configuração requerida no equipamento e na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação do produto na ficha do anúncio.
Modelo e SKU	EVC927	Código do produto.
GTIN	4021179328012	Identificador comercial informado.
Tipo de produto	Cabo de ligação Ethernet	Classificação informada pelo fabricante/anúncio.
Quantidade da embalagem	1 peça	Quantidade informada por embalagem.
Peso	333,6 g	Valor registrado no conjunto de atributos.

Aplicação e comunicação
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de aplicação descritos na ficha.
Rede	Industrial Ethernet CAT5/CAT5e	Categoria de rede indicada para o cabo.
Velocidade de transmissão	Até 100 Mbit/s	Limite de aplicação de rede informado.
Tipo associado	PROFINET Type C	Designação registrada na descrição da conexão elétrica do cabo.

Conexões e construção elétrica

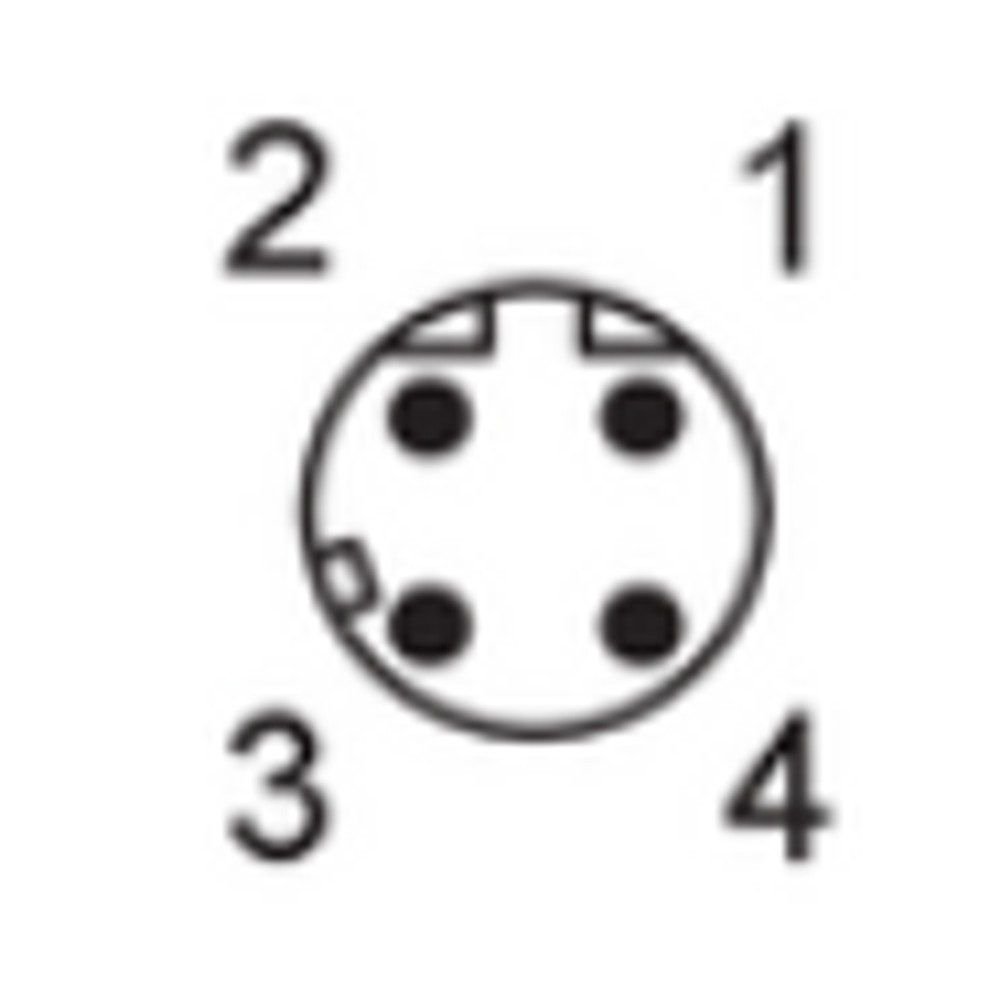

Conector 1	1 x M12 reto, codificação D, 4 contatos dourados; corpo TPU preto; bloqueio de latão niquelado	Características da extremidade M12; torque máximo de aperto informado de 0,6 a 1,2 Nm.

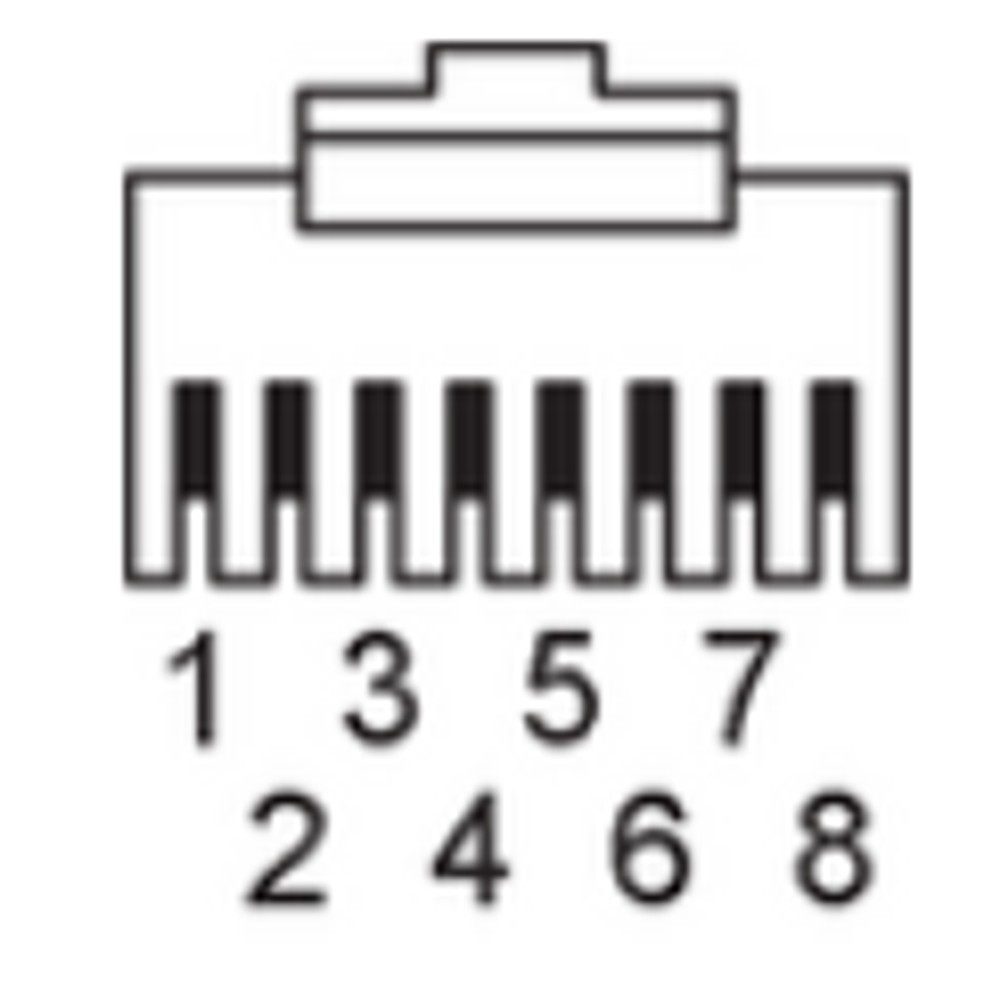

Conector 2	1 x RJ45 reto, 8 contatos dourados, corpo PC	Características da extremidade RJ45.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Composição informada para o cabo.
Comprimento	5 m	Comprimento nominal do cabo.
Blindagem	Blindado	Característica indicada na ficha.
Tensão de operação	30 V AC / 60 V DC	Valores de operação informados; verificar os requisitos do sistema conectado.
Corrente nominal / capacidade de carga total	1,5 A	Valor informado na ficha; não representa especificação de corrente da rede Ethernet.

Materiais e propriedades construtivas
Revestimento do cabo	PUR	Material especificado para o revestimento.
Isento de silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na descrição do cabo.
Diâmetro do cabo	6,5 mm	Diâmetro externo informado.
Material do invólucro	TPU / PC	Materiais informados para os componentes dos conectores.
Material da porca/bloqueio M12	Latão niquelado	Material informado para o bloqueio da conexão M12.

Proteção e condições de uso
Grau de proteção informado	IP 65, IP 67; conectores M12 e RJ45: IP 20	A ficha distingue os graus indicados para o conjunto e para os conectores; não presumir IP 65/IP 67 nas interfaces.
Temperatura ambiente móvel	-25 a 90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Faixa de armazenamento informada.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência registrada na ficha para armazenamento.
Classe de proteção	III	Classificação informada na ficha.

Movimento e instalação
Ciclos de curvatura	> 3 milhões	Quantidade de ciclos declarada para a aplicação indicada.
Raio mínimo em aplicação flexível	10 x o diâmetro do cabo	Limite mínimo informado; considerar o diâmetro de 6,5 mm ao dimensionar a instalação.
Esforço de torção	± 180 °/m	Valor de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m	Condição vinculada à aceleração máxima informada de 5 m/s².
Aceleração máxima	5 m/s²	Condição declarada junto à velocidade de movimento para deslocamento horizontal de 5 m.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet CAT5/CAT5e, até 100 Mbit/s, conforme aplicação informada.

• Cabo indicado como PROFINET Type C na ficha técnica.

Conexões

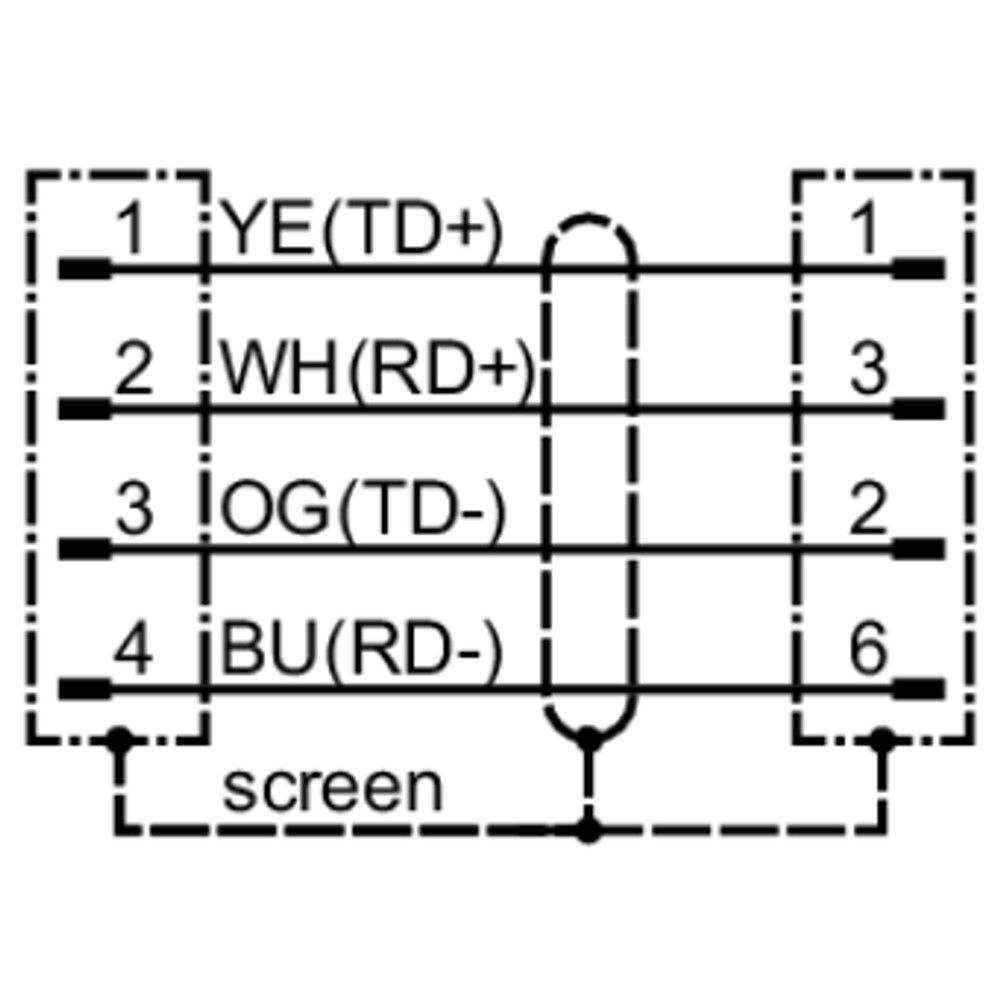

Elétrica Uma extremidade com conector M12 reto, codificação D, 4 contatos dourados; outra com conector RJ45 reto, 8 contatos dourados. Cabo de 5 m, blindado, com 4 x 0,34 mm². A ficha informa tensão de operação de 30 V AC / 60 V DC e corrente nominal/capacidade de carga total de 1,5 A; confirme os requisitos elétricos e a pinagem do equipamento conectado.

Processo Não se aplica: trata-se de um cabo de comunicação com conectores elétricos M12 e RJ45, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interface M12 codificada em D de um lado e RJ45 do outro, em rede Industrial Ethernet CAT5/CAT5e até 100 Mbit/s.	✓	Corresponde às conexões e à aplicação de rede informadas para o cabo; confirme também a pinagem exigida pelos equipamentos.
Instalação que exige cabo de comprimento diferente de 5 m ou conectores com outra codificação/formato.	✗	O EVC927 é especificado com 5 m e conectores M12 reto codificado em D e RJ45 reto.
Aplicação que requer proteção IP 65 ou IP 67 diretamente nos conectores M12 e RJ45.	✗	A ficha distingue a proteção do cabo/conjunto e informa IP 20 para os conectores M12 e RJ45.
Movimento flexível dentro da faixa de temperatura móvel informada e respeitando o raio mínimo de curvatura.	✓	A ficha informa temperatura ambiente móvel de -25 a 90 °C, mais de 3 milhões de ciclos de curvatura e raio mínimo de 10 x o diâmetro do cabo.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet IFM EVC927, M12 reto para RJ45 reto, 5 m, blindado

Confirme nos manuais dos equipamentos que as interfaces correspondem a M12 codificado em D e RJ45 e que a rede requerida é CAT5/CAT5e até 100 Mbit/s.
Verifique que o comprimento de 5 m atende ao trajeto e planeje a rota sem tracionar ou esmagar o cabo.
Durante a instalação flexível, mantenha raio de curvatura igual ou superior a 10 vezes o diâmetro do cabo.
Alinhe o conector M12 com a interface codificada em D e acople sem forçar; aplique torque de aperto dentro do intervalo informado de 0,6 a 1,2 Nm.
Conecte o RJ45 reto à porta correspondente, sem impor carga mecânica aos conectores.
Antes da energização, inspecione o assentamento dos conectores, a rota do cabo e a compatibilidade elétrica e de pinagem com a documentação dos dispositivos.

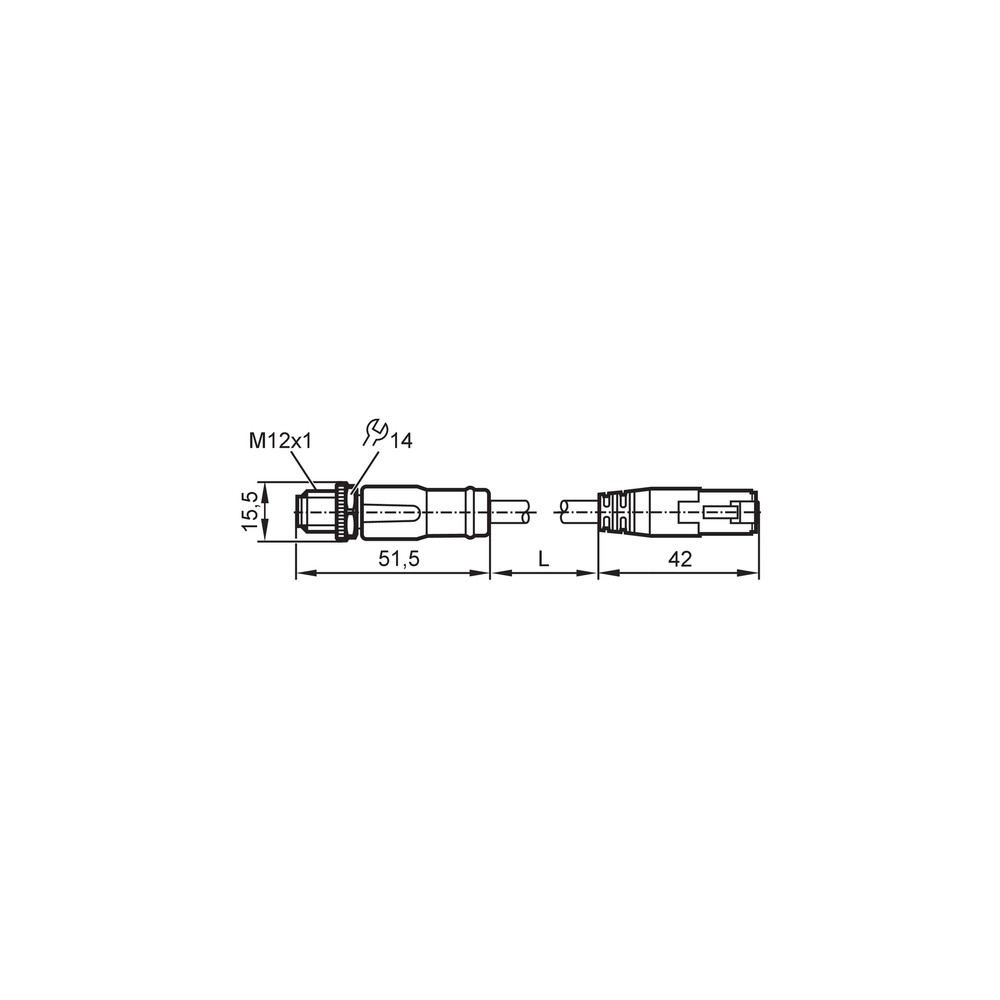

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão Ethernet não estabelece link.	Conector não totalmente encaixado, interface ou codificação incompatível, ou configuração de rede fora da aplicação indicada.	Verifique as interfaces M12 codificada em D e RJ45, o encaixe e os requisitos CAT5/CAT5e e até 100 Mbit/s nos dispositivos.
Link intermitente quando o cabo se movimenta.	Raio de curvatura inferior ao mínimo, esforço mecânico nos conectores ou dano no cabo.	Inspecione a rota e os pontos de flexão; mantenha raio mínimo de 10 x Ø do cabo e confira o cabo e os conectores quanto a danos.
Falha de comunicação em ambiente com líquidos ou contaminantes.	Expectativa de proteção inadequada nos conectores; a ficha informa IP 20 para M12 e RJ45.	Confirme as condições de exposição e consulte a documentação de instalação dos equipamentos; não atribua IP 65/IP 67 às faces dos conectores.
Conexão não acopla ou fica mecanicamente frouxa.	Conector com formato ou codificação diferente, alinhamento incorreto ou aperto fora do intervalo informado.	Confirme M12 reto codificado em D, alinhe antes de acoplar e confira o torque de aperto indicado de 0,6 a 1,2 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC927 (PDF) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC927 e para que serve?

É um cabo de ligação Industrial Ethernet de 5 m, com M12 reto codificado em D e RJ45 reto. É indicado para conexões CAT5/CAT5e até 100 Mbit/s em aplicações industriais.

O que acompanha o EVC927?

A ficha informa uma peça por embalagem: o cabo de ligação EVC927. Não há acessórios adicionais listados.

O EVC927 serve para qualquer porta M12?

Não é possível afirmar compatibilidade com qualquer porta M12: este cabo tem conector M12 reto codificado em D. Confira a codificação e a pinagem exigidas pelo equipamento.

Posso usar o EVC927 em uma rede acima de 100 Mbit/s?

A aplicação informada para este cabo é Industrial Ethernet CAT5/CAT5e até 100 Mbit/s. A ficha não confirma operação em velocidades superiores.

Ele é indicado se eu precisar de proteção IP 67 nos conectores?

Não para presumir essa proteção nos conectores: a ficha informa IP 20 para M12 e RJ45. Verifique as condições ambientais e a proteção exigida pelo equipamento.

Posso usar este cabo com conectores M12 de outra codificação?

A extremidade M12 do EVC927 é codificada em D. A ficha não confirma compatibilidade mecânica ou elétrica com outras codificações.

A comunicação cai quando o cabo se move; o que verifico antes de trocar?

Inspecione o encaixe dos conectores, danos no cabo e os pontos de flexão. Verifique se o raio permanece em pelo menos 10 vezes o diâmetro do cabo.

O link fica intermitente em uma área com líquidos; o cabo está com defeito?

Não necessariamente: a ficha informa IP 20 nos conectores M12 e RJ45. Confira se a exposição e a proteção da instalação correspondem aos requisitos do sistema antes de substituir o cabo.

Quando escolher este cabo em vez de outro modelo?

Escolha o EVC927 quando forem necessários 5 m, M12 reto codificado em D para RJ45 reto e aplicação CAT5/CAT5e até 100 Mbit/s. Se comprimento, conectores ou requisitos de rede diferirem, confirme outro modelo com a documentação do fabricante.

Qual cuidado devo ter ao instalar o EVC927 em uma parte móvel?

Mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e considere a faixa de temperatura móvel especificada. Evite forçar os conectores durante o alinhamento e o acoplamento.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento mecânico indicado para o conector M12 deste cabo; deve corresponder à interface do equipamento. (Ref.: conector 1 M12, codificação D)

CAT5/CAT5e

Categorias de cabeamento de rede indicadas para a aplicação Industrial Ethernet do EVC927. (Ref.: aplicação CAT5/CAT5e)

Blindagem

Camada de proteção indicada na construção do cabo, relevante à instalação de comunicação industrial. (Ref.: cabo blindado)

Raio de curvatura

Raio mínimo de dobra definido para evitar curvatura abaixo do limite especificado. (Ref.: aplicação flexível, mínimo de 10 x o diâmetro do cabo)

Grau de proteção IP

Classificação de proteção contra ingresso indicada separadamente para o conjunto e para os conectores. (Ref.: IP 65/IP 67; conectores M12 e RJ45: IP 20)
