Cabo Ethernet IFM EVC926 M12 para RJ45 2m Blindado

Pré-visualizar: EVC926 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 para RJ45 2m

EVC926 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 para RJ45 2m

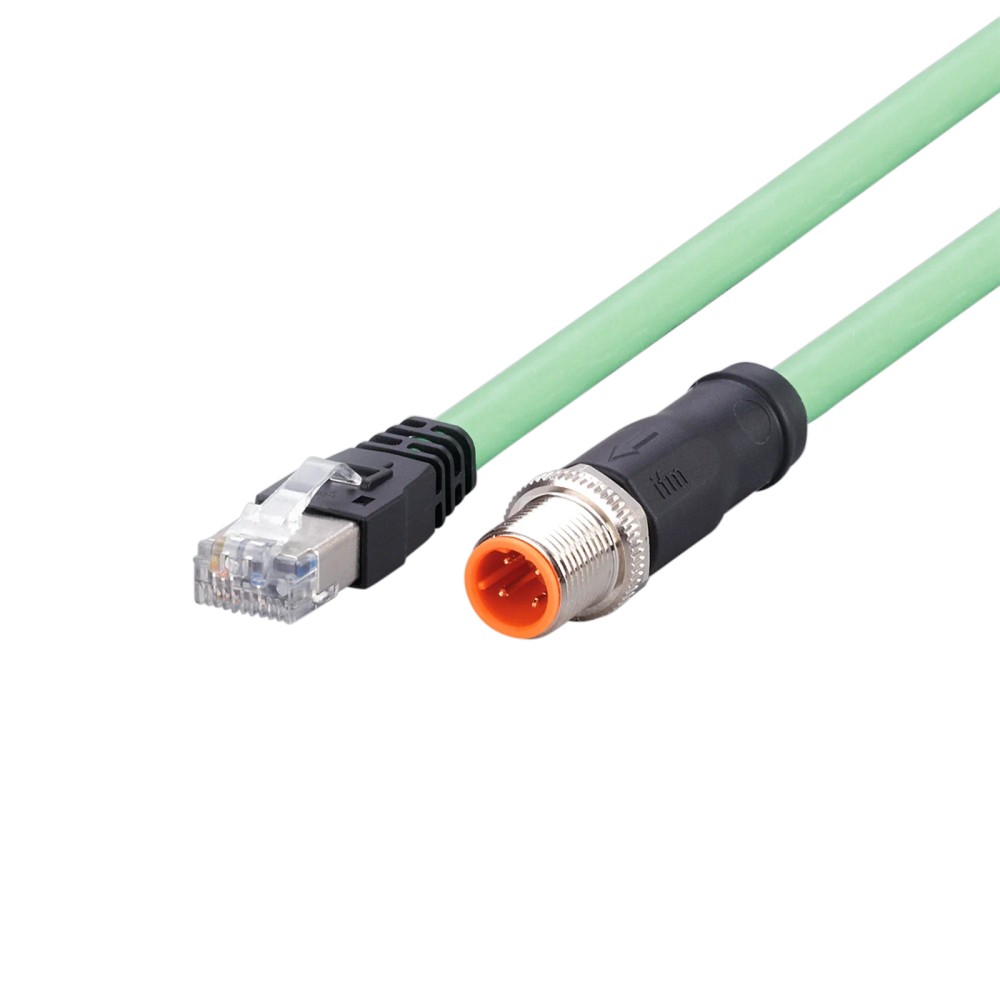

Imagem meramente ilustrativa

R$ 293,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC926
EAN: 4021179328005
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 2...mais

Fechar menu

Saiba mais sobre: "EVC926 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 para RJ45 2m"

Destaques do Produto

Comprimento do cabo

2 m

Interface do lado M12

M12 reto, codificação D, 4 contatos

Interface do lado Ethernet

RJ45 reto, 8 contatos

Desempenho indicado

CAT5/CAT5e; 100 Mbit/s

Condição ambiental

Temperatura ambiente: -25...90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet ifm EVC926, M12 código D para RJ45, 2 m

O ifm EVC926 é um cabo de ligação Ethernet para conectar equipamentos com interface M12 codificação D a uma interface RJ45. É destinado a aplicações de automação industrial, incluindo máquinas-ferramentas e ambientes com refrigerantes e lubrificantes. Possui cabo blindado de 2 m, classificação CAT5/CAT5e e velocidade de transmissão indicada de 100 Mbit/s. O conector RJ45 tem proteção IP 20; as classificações IP 65 e IP 67 indicadas referem-se ao conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação Ethernet, código D
Comprimento	2 m
Conector 1	M12 reto, codificação D, 4 contatos
Conector 2	RJ45 reto, 8 contatos
Categoria e velocidade	CAT5/CAT5e; 100 Mbit/s
Cabo	PUR, verde, blindado, sem halogênio; Ø 6,5 mm
Proteção	IP 65 e IP 67 no conector M12; IP 20 no conector RJ45
Temperatura ambiente	-25...90 °C
Peso	152,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão Ethernet industrial entre equipamento com interface M12 codificação D e equipamento ou infraestrutura com interface RJ45, respeitando o comprimento de 2 m.
Aplicações industriais e de automação, inclusive máquinas-ferramentas e aplicações com refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações compatíveis com CAT5/CAT5e e velocidade indicada de 100 Mbit/s.

⚠ Considere outro se precisa de:

Não selecionar quando a ligação exigir comprimento superior a 2 m sem prever uma solução de cabeamento compatível.
Não tratar o conector RJ45 como protegido contra ingresso de água ou poeira: sua proteção indicada é IP 20.
Não especificar para uma conexão Ethernet que exija velocidade superior aos 100 Mbit/s informados para este produto.

APLICAÇÕES E USO

Aplicação documentada: conexão Ethernet em automação industrial e máquinas-ferramentas, com cabo de 2 m e interfaces M12 codificação D e RJ45 compatíveis.
Aplicação documentada: uso em contextos com refrigerantes e lubrificantes, conforme a descrição do produto; verificar a proteção distinta das extremidades, especialmente o IP 20 do RJ45.
Aplicação documentada: Industrial Ethernet em CAT5/CAT5e a 100 Mbit/s.
Possibilidade condicionada à validação do projeto: instalação móvel, desde que respeitados os limites informados de temperatura, raio mínimo de curvatura e movimento. A ficha não especifica compatibilidade com todos os tipos de esteira porta-cabos ou ciclos de máquina.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet ifm EVC926, M12 código D para RJ45, 2 m, verifique estes pontos:

Escolha o EVC926 quando

A instalação exigir um cabo de ligação Ethernet de 2 m com M12 reto codificação D em uma extremidade e RJ45 reto na outra, para CAT5/CAT5e e 100 Mbit/s.

Verifique a instalação antes de selecionar

Confirme o tipo e a codificação da interface M12, a interface RJ45, o comprimento necessário e as condições ambientais. A proteção informada é IP 65/IP 67 no M12 e IP 20 no RJ45; não presuma proteção equivalente nas duas extremidades.

Busque outra configuração quando

O projeto exigir conectores diferentes, outro comprimento ou velocidade superior a 100 Mbit/s. A ficha não especifica outras versões ou adaptadores para este código.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação Ethernet, código D	Tipo de produto informado pelo fabricante.
Marca	ifm	Marca do produto.
Modelo	EVC926	Código do produto no anúncio.
Part number	VSTGN040MSS0002K04STGP040--S	Identificação informada no catálogo do produto.
Aplicações	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes; Industrial Ethernet	Aplicações descritas para o produto.
Categoria de rede	CAT5/CAT5e	Categoria informada na ficha.
Velocidade	100 Mbit/s	Velocidade indicada para a aplicação.

Dados elétricos e de transmissão
Tensão de operação	30 V AC / 60 V DC	Valor de operação informado na ficha.
Capacidade de carga de corrente	1,5 A	Valor indicado pelo fabricante; não confundir com velocidade de transmissão Ethernet.
Blindagem	Cabo blindado	Característica indicada para o cabo.
Classe de proteção elétrica	III	Classe indicada na ficha.
Contatos	Banhados a ouro	Material/acabamento informado para os contatos dos conectores.

Conexões e composição do cabo
Conector 1	1 x M12 reto, codificação D; 4 contatos dourados; corpo TPU preto; bloqueio em latão niquelado	Características da extremidade M12.
Torque máximo de aperto do M12	0,6...1,2 Nm	Intervalo de torque indicado para o bloqueio da conexão M12.
Conector 2	1 x RJ45 reto; 8 contatos dourados; corpo PC	Características da extremidade RJ45.
Comprimento do cabo	2 m	Comprimento especificado para este código.
Conexão elétrica - cabo	PUR, sem halogênio, verde, Ø 6,5 mm, blindado; PROFINET Type C; 4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção e identificação do cabo informadas na ficha.
Diâmetro do cabo	6,5 mm	Diâmetro nominal informado.
Material do revestimento do cabo	PUR	Material do revestimento indicado.
Material do invólucro	TPU / PC	TPU no corpo M12 e PC no corpo RJ45, conforme os dados dos conectores.
Material da porca/bloqueio	Latão niquelado	Material indicado para o bloqueio do conector M12.
Sem silicone	Sim	Característica especial declarada.
Sem halogênio	Sim	Característica declarada para o cabo.

Proteção e condições ambientais
Grau de proteção	IP 65 e IP 67 no conector M12; IP 20 no conector RJ45	As classes variam conforme a extremidade; não atribuir IP 65/IP 67 ao conector RJ45.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento indicada na ficha.

Dados mecânicos e movimento
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado; considerar o diâmetro de 6,5 mm do cabo.
Ciclos de curvatura	> 3 milhões	Número de ciclos de curvatura informado pelo fabricante.
Esforço de torção	± 180 °/m	Valor de torção indicado na ficha.
Velocidade máxima de movimento	3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para dobras e deslocamentos.

Dados logísticos
Peso	152,6 g	Peso indicado no catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s, conforme os dados do produto.

• A compatibilidade de rede depende das interfaces e dos requisitos dos equipamentos conectados; a ficha não identifica modelos específicos de equipamentos nem protocolos adicionais.

Conexões

Elétrica Cabo Ethernet blindado de 2 m, PUR, 4 x 0,34 mm², com M12 reto de codificação D e 4 contatos dourados em uma extremidade e RJ45 reto com 8 contatos dourados na outra. Dados indicados: tensão de operação de 30 V AC / 60 V DC e capacidade de carga de 1,5 A. Estes dados não substituem a verificação dos requisitos elétricos e de pinagem dos equipamentos conectados.

Processo Não aplicável: produto de conexão elétrica Ethernet, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificação D conectado a interface RJ45, em aplicação CAT5/CAT5e a 100 Mbit/s.	✓	As duas interfaces, a codificação D e a aplicação CAT5/CAT5e a 100 Mbit/s estão indicadas na ficha.
Instalação que exige proteção IP 65 ou IP 67 na extremidade RJ45.	✗	A proteção indicada para o conector RJ45 é IP 20; IP 65 e IP 67 são indicados para o conector M12.
Enlace que exige velocidade superior a 100 Mbit/s.	✗	A velocidade informada para o cabo é 100 Mbit/s.
Conexão que requer cabo com comprimento diferente de 2 m ou outra combinação de conectores.	✗	Este código é especificado com 2 m, M12 reto codificação D e RJ45 reto. A ficha não confirma outras configurações.
Aplicação industrial dentro da faixa de temperatura ambiente informada, com interfaces compatíveis.	✓	A ficha indica aplicações industriais e temperatura ambiente de -25...90 °C; as interfaces do equipamento devem corresponder às do cabo.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet ifm EVC926, M12 código D para RJ45, 2 m

Confirme que as interfaces do equipamento correspondem a M12 codificação D e RJ45 e que o comprimento de 2 m atende ao trajeto.
Desenergize ou coloque os equipamentos em condição segura antes de conectar, conforme os procedimentos aplicáveis à instalação.
Inspecione visualmente os conectores e o cabo; não use o conjunto se houver dano visível.
Conecte o M12 alinhando a codificação, sem forçar; aperte o bloqueio dentro do intervalo de 0,6...1,2 Nm indicado.
Insira o RJ45 na porta correspondente e confirme o encaixe mecânico, respeitando que essa extremidade tem proteção IP 20.
Em instalação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e verifique se as condições de temperatura e movimento estão dentro dos valores especificados.

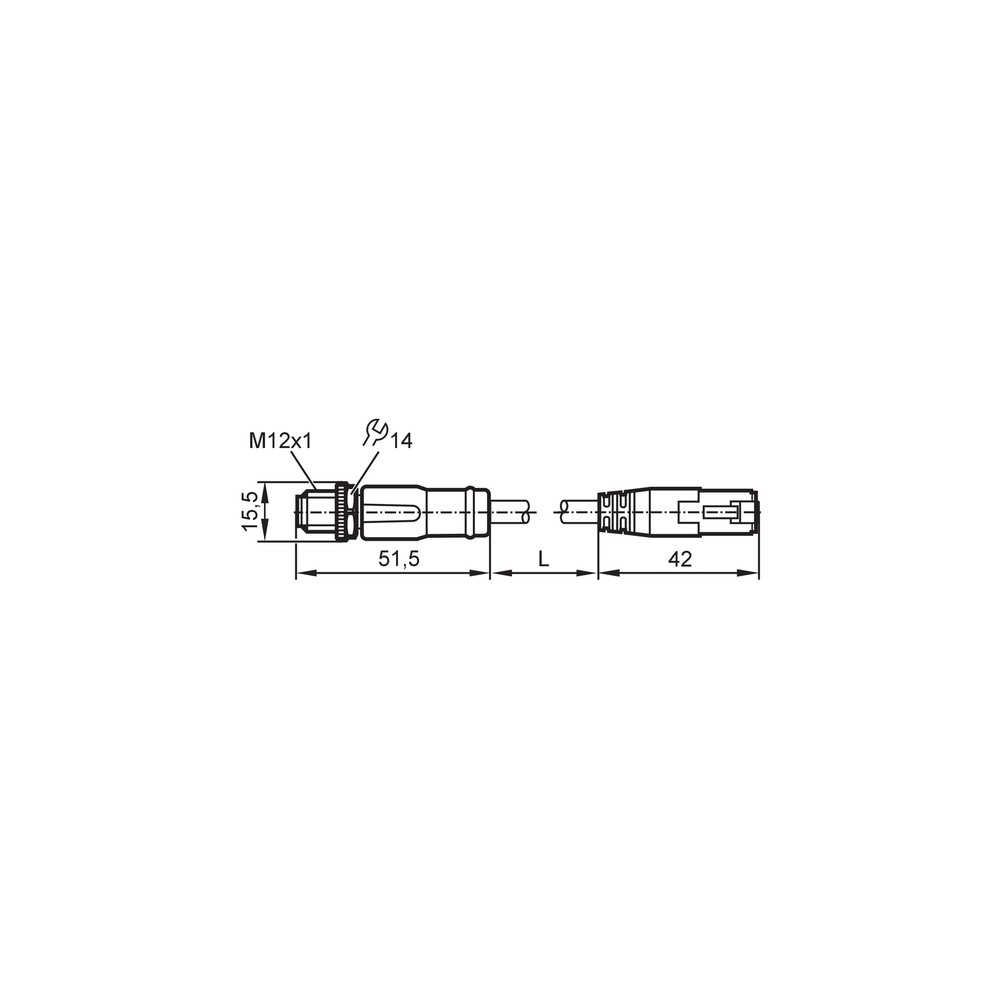

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há link Ethernet entre os equipamentos.	Conector não totalmente encaixado, codificação/interface incompatível ou falha no cabo ou na porta conectada.	Confirme as interfaces M12 codificação D e RJ45, reinspecione os encaixes e teste a continuidade ou o cabo com procedimento apropriado para Ethernet.
A conexão cai quando o cabo é movimentado.	Dano ou esforço mecânico no cabo, curvatura abaixo do raio mínimo ou movimento fora das condições previstas.	Inspecione o revestimento e os conectores e confira o trajeto para manter raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
A conexão apresenta falhas em ambiente úmido na extremidade RJ45.	A extremidade RJ45 tem proteção IP 20, inferior às classificações IP 65/IP 67 indicadas para o M12.	Verifique se o conector RJ45 está exposto à umidade ou poeira e compare a condição de instalação com a classificação IP 20 indicada.
A comunicação não atende à velocidade exigida pelo equipamento.	A velocidade indicada para o cabo é 100 Mbit/s ou há incompatibilidade nos equipamentos, portas ou configuração da rede.	Confira a velocidade requerida e as interfaces dos equipamentos; compare os requisitos com a especificação CAT5/CAT5e e 100 Mbit/s do cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC926 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC926 e com quais conexões ele trabalha?

É um cabo de ligação Ethernet de 2 m, com conector M12 reto codificação D e conector RJ45 reto. A ficha indica aplicação CAT5/CAT5e a 100 Mbit/s.

O que acompanha a compra do EVC926?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados para este produto.

Posso usar o EVC926 se preciso de proteção IP 67 nas duas extremidades?

Não com base nas classificações informadas: IP 65 e IP 67 são indicados para o conector M12, enquanto o RJ45 é IP 20. Verifique as condições de exposição de cada extremidade.

Este cabo serve para uma rede que exige mais de 100 Mbit/s?

A velocidade indicada para o EVC926 é 100 Mbit/s. Para requisito superior, selecione uma solução cuja ficha confirme a velocidade necessária.

A rede não conecta; o que devo verificar antes de trocar o cabo?

Confirme se as portas correspondem a M12 codificação D e RJ45 e se os conectores estão encaixados corretamente. Verifique também a porta e os requisitos de comunicação dos equipamentos.

A conexão cai quando o cabo se move; qual pode ser a causa?

Curvatura excessiva ou dano mecânico podem causar falhas. Inspecione o cabo e confirme que o raio de curvatura não fica abaixo de 10 vezes o diâmetro.

É melhor comprar este cabo ou montar a conexão com componentes avulsos?

O EVC926 é fornecido como cabo de ligação montado, com M12 codificação D e RJ45, em comprimento de 2 m. Se o projeto exigir outro comprimento ou outras interfaces, a ficha não confirma que este código atenda; verifique uma configuração apropriada.

Devo escolher o EVC926 ou outro cabo Ethernet?

Escolha este código quando 2 m, M12 codificação D para RJ45 e 100 Mbit/s atenderem ao projeto. Para outra combinação de conectores, comprimento ou velocidade, compare as especificações da alternativa.

Como devo apertar o conector M12 durante a instalação?

Alinhe a codificação sem forçar e aperte o bloqueio dentro do intervalo de 0,6...1,2 Nm indicado. Evite exceder esse valor.

O que devo considerar ao instalar o cabo em um trecho flexível?

Mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e confira as condições de movimento e temperatura especificadas. A ficha não detalha compatibilidade com todos os tipos de esteira porta-cabos.

GLOSSÁRIO TÉCNICO

Codificação D

Identificação mecânica do conector M12 indicada para a extremidade Ethernet deste cabo. (Ref.: conector 1: M12, codificação D)

CAT5/CAT5e

Categorias de cabeamento Ethernet indicadas para a aplicação do produto. (Ref.: categoria CAT5/CAT5e)

Grau de proteção IP

Classificação de proteção contra ingresso de sólidos e água; neste produto, os valores variam entre M12 e RJ45. (Ref.: IP 65/IP 67 no M12; IP 20 no RJ45)

Raio mínimo de curvatura

Limite mínimo de curvatura especificado para a aplicação flexível do cabo, expresso como múltiplo do diâmetro. (Ref.: mín. 10 x diâmetro do cabo)

PROFINET Type C

Designação indicada na ficha para a construção do cabo. (Ref.: conexão elétrica - cabo: PROFINET Type C)
