Cabo Ethernet IFM EVC925 M12 para RJ45 1m CAT5e

Pré-visualizar: EVC925 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 para RJ45 1m CAT5e

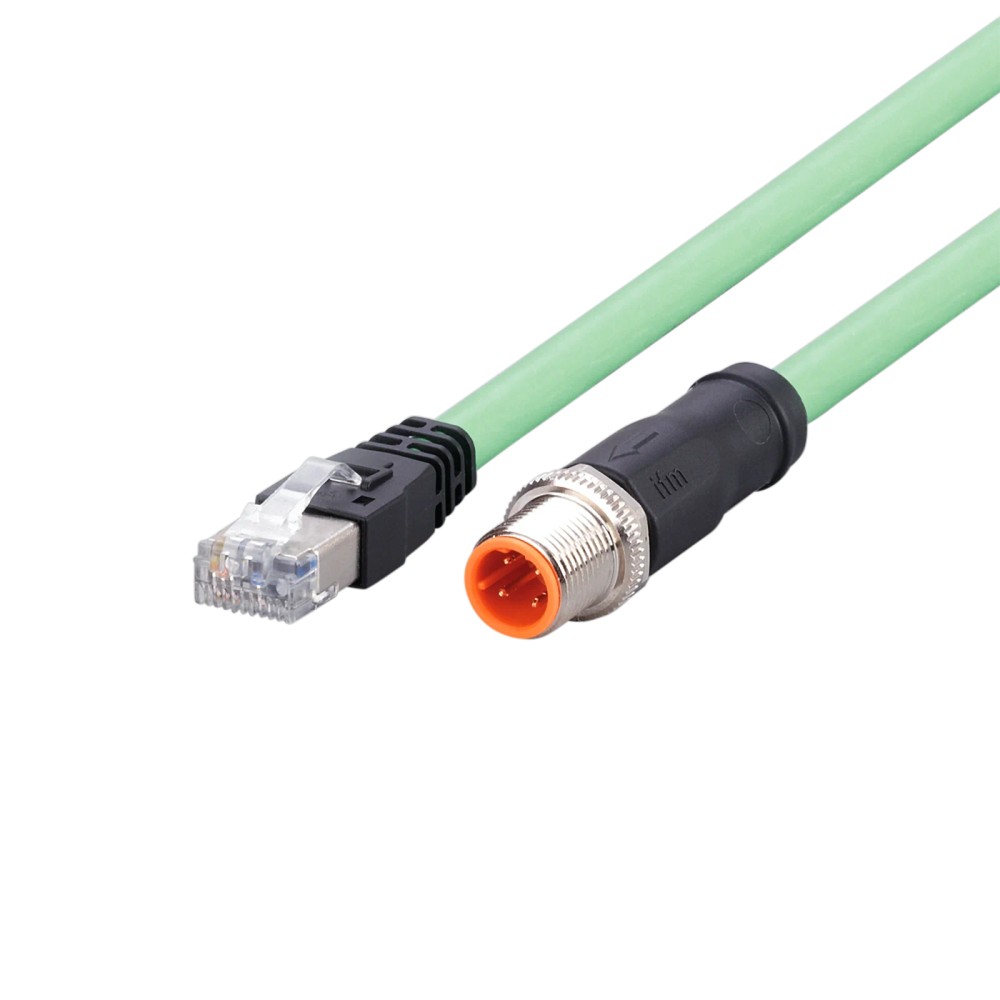

EVC925 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 para RJ45 1m CAT5e

Imagem meramente ilustrativa

R$ 237,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC925
EAN: 4021179327992
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVC925 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 para RJ45 1m CAT5e"

Destaques do Produto

Comprimento

1 m

Conexão lado do equipamento

M12 reto, código D, 4 contatos

Conexão lado de rede

RJ45 reto, 8 contatos

Categoria e taxa

CAT5/CAT5e; 100 Mbit/s

Revestimento e construção

PUR, cabo blindado, Ø 6,5 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet ifm EVC925, M12 reto código D para RJ45 reto, 1 m, CAT5/CAT5e

O ifm EVC925 é um cabo de ligação Ethernet para interconectar equipamentos com conexão M12 código D e RJ45 em aplicações industriais. Tem 1 m de comprimento, construção CAT5/CAT5e e taxa de transferência indicada de 100 Mbit/s. O cabo é blindado, possui revestimento PUR e atende aplicações de automação industrial e máquinas-ferramenta, inclusive em ambientes com refrigerantes e lubrificantes, conforme a aplicação descrita pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação Ethernet
Conectores	M12 reto, código D para RJ45 reto
Comprimento	1 m
Categoria Ethernet	CAT5/CAT5e
Taxa de transferência	100 Mbit/s
Cabo	PUR, blindado, verde, Ø 6,5 mm
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)
Proteção informada	IP 65 / IP 67; conectores M12 e RJ45: IP 20
Temperatura ambiente	-25...90 °C
Código do produto	EVC925

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação Ethernet industrial entre uma conexão M12 reta, código D, e uma porta RJ45 reta, respeitando a configuração dos equipamentos conectados.
Aplicações descritas para automação industrial e máquinas-ferramenta, incluindo uso com refrigerantes e lubrificantes, observadas as condições de instalação e operação do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir outro tipo de conector, codificação ou comprimento; a ficha identifica M12 reto código D para RJ45 reto e comprimento de 1 m.
Não considerar os conectores como vedados IP 65/IP 67: a ficha especifica IP 20 para os conectores M12 e RJ45.

APLICAÇÕES E USO

Uso indicado: interligação Ethernet em automação industrial e máquinas-ferramenta, com possibilidade de aplicação em ambientes com refrigerantes e lubrificantes, conforme a descrição do fabricante.
Uso indicado: conexão entre interface M12 reto código D e RJ45 reto, em enlace CAT5/CAT5e com taxa informada de 100 Mbit/s.
Aplicação móvel: a ficha informa faixa ambiente de -25...90 °C e condições de movimento de até 3,3 m/s para deslocamento horizontal de 5 m, aceleração máxima de 5 m/s², mais de 3 milhões de ciclos de curvatura e torção de ±180°/m. Aplicar somente dentro das condições especificadas.
Limitação: os conectores M12 e RJ45 são especificados como IP 20; avaliar a exposição das extremidades e a necessidade de proteção adicional na instalação.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet ifm EVC925, M12 reto código D para RJ45 reto, 1 m, CAT5/CAT5e, verifique estes pontos:

Escolha o EVC925 quando

A instalação precisar de um cabo Ethernet de 1 m com M12 reto código D em uma extremidade e RJ45 reto na outra, para CAT5/CAT5e e taxa indicada de 100 Mbit/s.

Verifique outra configuração quando

O equipamento exigir outro tipo ou codificação de conector, outro comprimento, ou quando a conexão precisar de grau de proteção superior a IP 20 nas extremidades. Confirme também os requisitos elétricos e de comunicação nas fichas dos dispositivos conectados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação Ethernet	Classificação do produto.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU	EVC925	Código de identificação do produto.
GTIN	4021179327992	Identificador comercial informado.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes; Industrial Ethernet	Cenários indicados na descrição do produto.
Protocolo / construção indicada	PROFINET Type C	Consta na descrição da conexão elétrica do cabo; não substitui a verificação da compatibilidade dos equipamentos.

Comunicação
Categoria Ethernet	CAT5/CAT5e	Categoria informada para o cabo.
Taxa de transferência	100 Mbit/s	Taxa indicada na descrição do produto.
Blindagem	Cabo blindado	Característica indicada na ficha.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valores de operação informados na ficha.
Corrente máxima	1,5 A	Limite informado; considerar as condições e os limites dos equipamentos conectados.
Classe de proteção	III	Classificação indicada na ficha.
Contatos M12	4 contatos, dourados	Configuração do conector M12.
Contatos RJ45	8 contatos, dourados	Configuração do conector RJ45.

Conexões
Conector 1	1 x M12 reto, codificação D; corpo TPU, preto; bloqueio em latão niquelado; torque de aperto máx. 0,6...1,2 Nm	Descrição e limite de aperto fornecidos para a extremidade M12.
Conector 2	1 x RJ45 reto; corpo PC	Descrição da extremidade RJ45.
Conexão do cabo	4 x 0,34 mm² (7 x Ø 0,25 mm)	Composição dos condutores informada na ficha.

Dados mecânicos
Comprimento do cabo	1 m	Comprimento nominal do produto.
Material do revestimento	PUR	Material de revestimento informado.
Diâmetro do cabo	6,5 mm	Diâmetro externo informado.
Cor do cabo	Verde	Cor indicada na descrição da conexão do cabo.
Material do invólucro	TPU / PC	Materiais indicados para os componentes do invólucro.
Material da porca / bloqueio	Latão niquelado	Material indicado para o bloqueio do conector M12.
Peso	101,5 g	Peso informado no conjunto de atributos do produto.

Condições ambientais e proteção
Temperatura ambiente	-25...90 °C	Faixa ambiente informada para operação.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa informada para temperatura ambiente móvel.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de armazenamento informada.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de condição climática de armazenamento indicada.
Grau de proteção	IP 65, IP 67, IP 20	A ficha também esclarece que os conectores M12 e RJ45 são IP 20; não atribuir IP 65/IP 67 às extremidades.
Isento de silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na descrição da conexão do cabo.

Flexão e movimento
Raio de flexão em aplicação flexível	Mínimo 10 x diâmetro do cabo	Limite mínimo indicado para aplicação flexível; considerar o diâmetro de 6,5 mm.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m.
Aceleração máxima	5 m/s²	Condição associada à especificação de movimento indicada.
Ciclos de curvatura	> 3 milhões	Durabilidade de curvatura informada nas condições especificadas.
Esforço de torção	±180°/m	Limite de torção indicado na ficha.

Dados de fornecimento
Unidades por embalagem	1 peça	Quantidade por embalagem indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5/CAT5e

• Taxa de transferência indicada: 100 Mbit/s

• PROFINET Type C consta na descrição da conexão do cabo; a compatibilidade do sistema completo depende das interfaces e requisitos dos equipamentos conectados.

Conexões

Elétrica Uma extremidade com conector M12 reto, código D, 4 contatos dourados; outra com RJ45 reto, 8 contatos dourados. A ficha informa tensão de operação de 30 V AC / 60 V DC e corrente máxima de 1,5 A para o cabo; confirme os limites elétricos aplicáveis ao circuito e aos dispositivos.

Processo Não se aplica: trata-se de um cabo de comunicação Ethernet, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interface M12 código D e RJ45, para ligação Ethernet industrial	✓	A configuração de conectores do cabo corresponde a M12 reto código D para RJ45 reto.
Ligação que requer CAT5/CAT5e e taxa de transferência de 100 Mbit/s	✓	A ficha do produto informa CAT5/CAT5e e 100 Mbit/s.
Instalação que exige proteção IP 65 ou IP 67 diretamente nos conectores	✗	A ficha especifica IP 20 para os conectores M12 e RJ45; não atribui IP 65/IP 67 às extremidades.
Equipamento que requer conector M12 com outra codificação ou geometria	✗	O cabo especificado possui M12 reto com codificação D; outras configurações não estão indicadas.
Percurso que exige comprimento diferente de 1 m	✗	O comprimento informado para este SKU é 1 m; a ficha não confirma outra extensão.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet ifm EVC925, M12 reto código D para RJ45 reto, 1 m, CAT5/CAT5e

Confirme que as interfaces dos equipamentos correspondem a M12 reto código D e RJ45 reto.
Verifique que o comprimento de 1 m atende ao percurso e que o roteamento não força os conectores.
Inspecione o cabo, os contatos e os corpos dos conectores antes da montagem; não conecte componentes danificados.
Alinhe o conector M12 com a porta correspondente e aperte respeitando o torque máximo informado de 0,6...1,2 Nm.
Conecte a extremidade RJ45 à porta correspondente, sem forçar o encaixe ou torcer o cabo junto ao conector.
Após a instalação, confira o encaixe, a continuidade da comunicação e o roteamento; mantenha a curvatura e as condições de movimento dentro dos limites indicados na ficha.

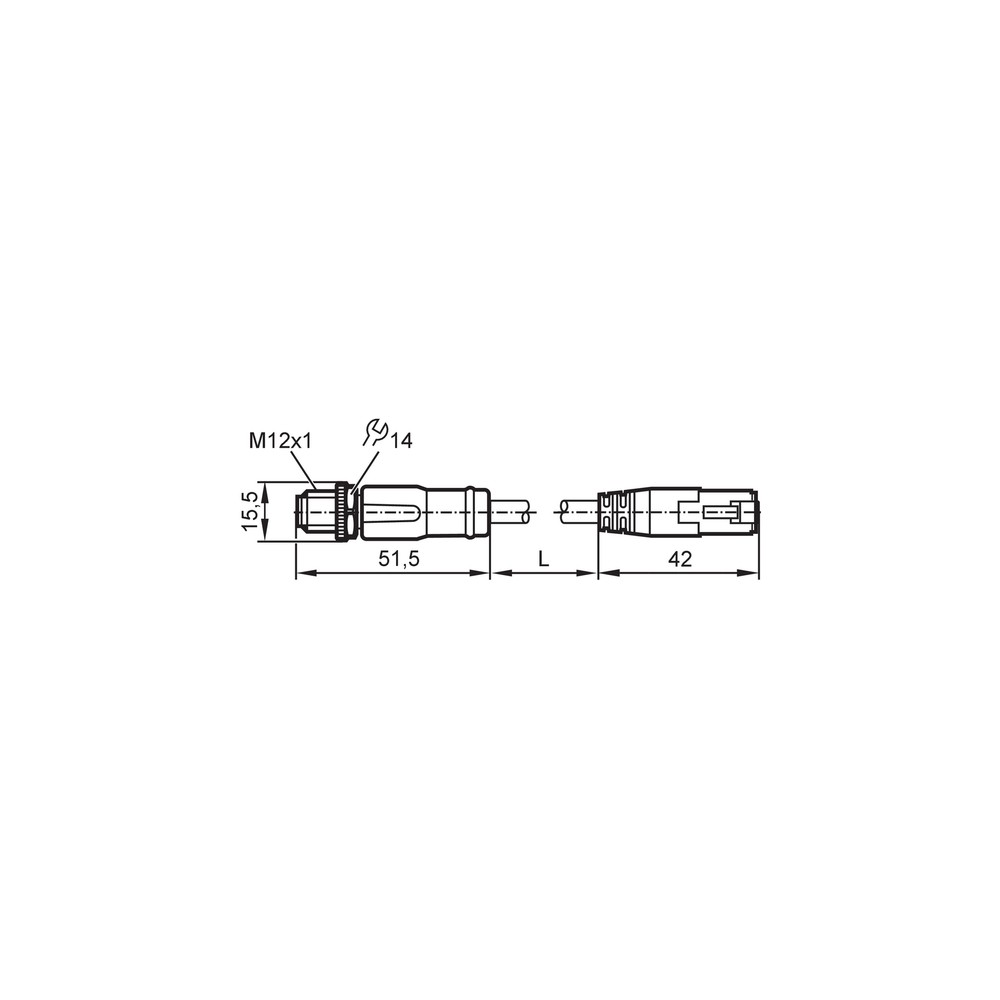

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação entre os equipamentos.	Conector incompatível, encaixe incompleto ou problema na porta ou no enlace Ethernet.	Confirme M12 código D e RJ45 nas portas, reinspecione o encaixe e teste o enlace com equipamentos ou cabo de referência compatíveis.
A comunicação apresenta interrupções quando o cabo se move.	Dano ou esforço mecânico no cabo, curvatura abaixo do limite indicado ou movimento fora das condições especificadas.	Inspecione todo o comprimento e as saídas dos conectores; compare o raio de curvatura e as condições de movimento com a ficha.
A conexão falha em ambiente úmido ou após exposição a líquidos.	As extremidades M12 e RJ45 têm grau de proteção IP 20, insuficiente para presumir proteção contra ingresso de líquidos.	Verifique se os conectores foram expostos e consulte os requisitos de proteção do ponto de instalação; não atribua IP 65/IP 67 às extremidades.
O conector M12 fica frouxo ou apresenta contato intermitente.	Acoplamento incompleto ou aperto fora do intervalo especificado.	Desconecte e inspecione o alinhamento e os contatos; refaça o acoplamento e respeite o torque máximo de 0,6...1,2 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm EVC925 (PDF) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC925 e quais conexões ele tem?

É um cabo de ligação Ethernet industrial com M12 reto código D em uma extremidade e RJ45 reto na outra. A ficha indica CAT5/CAT5e e 100 Mbit/s.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais especificados para este SKU.

Posso usar este cabo se a porta M12 do equipamento tiver outra codificação?

A ficha especifica M12 reto código D. Não confirma compatibilidade mecânica ou elétrica com outras codificações; verifique a porta do equipamento antes da seleção.

Este cabo serve para uma instalação que exige conectores IP 65 ou IP 67?

Não se deve considerar as extremidades protegidas nesses níveis: os conectores M12 e RJ45 são especificados como IP 20. A ficha lista também IP 65 e IP 67 para o produto, mas não os atribui aos conectores.

A rede cai quando o cabo se movimenta; o cabo está necessariamente defeituoso?

Não necessariamente: a causa também pode ser roteamento com curvatura inadequada, esforço nos conectores ou problema nas portas. Inspecione o cabo e compare a instalação com os limites de flexão e movimento da ficha antes de substituí-lo.

A comunicação não funciona após a conexão; o que devo verificar primeiro?

Confirme que as portas correspondem a M12 código D e RJ45, e que ambos os conectores estão completamente acoplados. Em seguida, verifique as portas e teste o enlace com componentes compatíveis.

Devo comprar este cabo ou montar uma solução com conectores e cabo avulsos?

O EVC925 é fornecido como cabo de ligação com conectores M12 e RJ45 e comprimento de 1 m. Se o projeto exigir outro comprimento ou outra configuração de conectores, a ficha não apresenta essa opção neste SKU.

Como decidir entre o EVC925 e outro cabo Ethernet?

Selecione o EVC925 quando a aplicação corresponder a M12 reto código D para RJ45 reto, 1 m e CAT5/CAT5e a 100 Mbit/s. Para outros conectores, comprimento ou requisito de proteção das extremidades, compare com a ficha da alternativa.

Que cuidado devo ter ao instalar o cabo em movimento?

Respeite o raio de flexão mínimo indicado de 10 vezes o diâmetro do cabo e as condições de movimento especificadas pelo fabricante. Evite tracionar ou torcer os conectores durante a instalação.

Há um esquema de pinagem ou diagrama de ligação disponível?

Não há URL de pinagem ou diagrama de ligação informada nos dados fornecidos. Consulte a folha de dados oficial do EVC925 para as informações de conexão disponíveis.

GLOSSÁRIO TÉCNICO

M12 código D

Configuração de codificação do conector M12 indicada para a extremidade do cabo.

CAT5/CAT5e

Categoria Ethernet declarada para o cabo.

IP 20

Grau de proteção indicado especificamente para os conectores M12 e RJ45 deste produto.

Raio de flexão

Raio mínimo de curvatura indicado para uso flexível, expresso como múltiplo do diâmetro do cabo.

PROFINET Type C

Tipo indicado na descrição da conexão do cabo; a compatibilidade da aplicação depende também das interfaces dos equipamentos conectados.
