Cabo Ethernet IFM EVC924 M12 p/ RJ45 0.5m Blindado

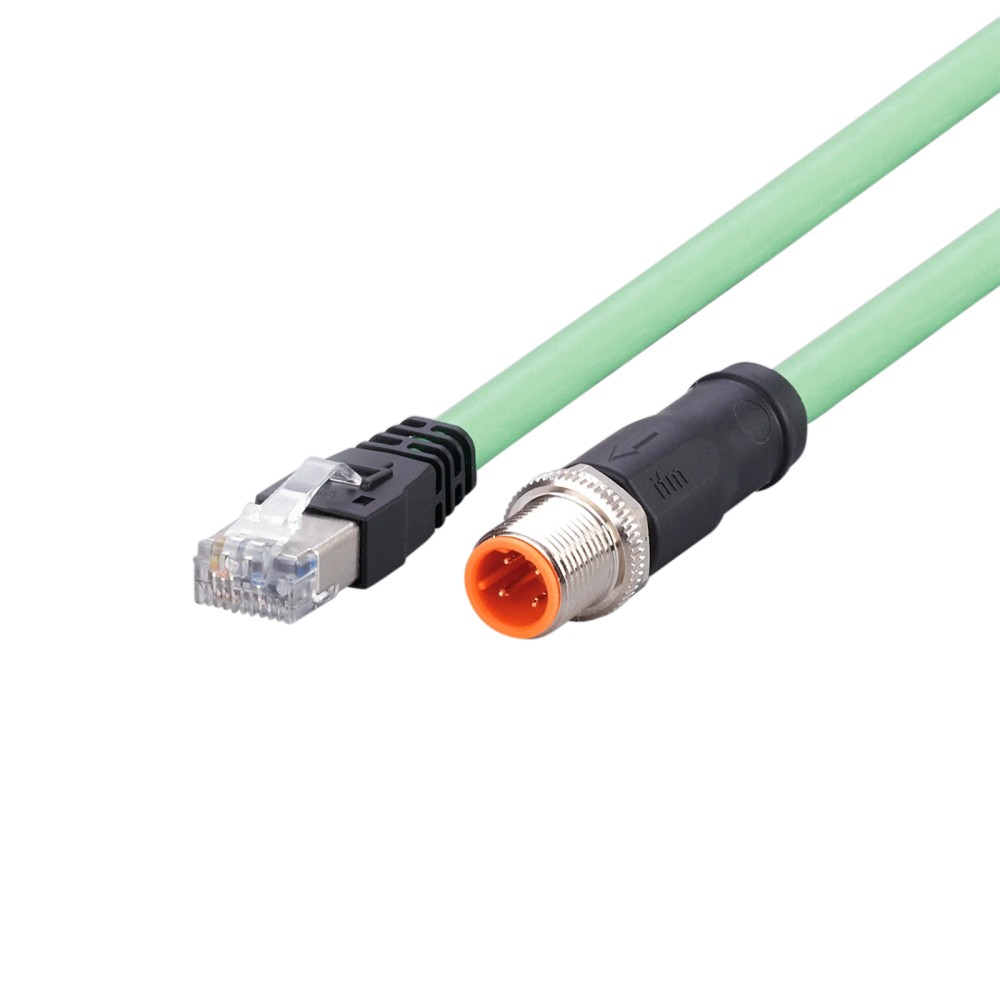

Pré-visualizar: EVC924 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 p/ RJ45 0.5m Blindado

EVC924 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 p/ RJ45 0.5m Blindado

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC924
EAN: 4021179327985
NCM do produto: 85444200

Destaques do Produto Comprimento 0.5m...mais

Fechar menu

Saiba mais sobre: "EVC924 IFM - Cabo de Ligação Ethernet ifm Automação Industrial M12 p/ RJ45 0.5m Blindado"

Destaques do Produto

Comprimento

0.5m

Conector 1

M12 Reto (Codificação D)

Conector 2

RJ45 Reto

Blindagem

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet ifm EVC924 M12 para RJ45 Blindado 0.5m

O Cabo de Ligação Ethernet EVC924 da ifm é projetado para conexões robustas em ambientes industriais, garantindo transmissão de dados estável em 100 Mbit/s. Possui conector M12 de codificação D e RJ45, sendo blindado e livre de halogênio. É ideal para máquinas-ferramenta e automação, suportando altas taxas de curvatura e condições agressivas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	EVC924
Comprimento	0.5m
Conector M12	Codificação D, Reto
Conector RJ45	Reto
Proteção IP	IP 65/67 (M12)
Blindagem	Sim
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes industriais Ethernet CAT5/CAT5e
Ambientes com presença de refrigerantes e lubrificantes
Aplicações com movimentação moderada (esteiras porta-cabos)

⚠ Considere outro se precisa de:

Locais com exigência de tensão superior a 30V AC/60V DC
Uso em sistemas de arraste com raio de curvatura inferior a 65mm
Ambientes com submissão constante a tensões mecânicas superiores a ± 180 °/m

APLICAÇÕES E USO

Conectividade Ethernet industrial em ambientes com presença de óleo e lubrificantes.
Integração de sensores e dispositivos com interface M12 a switches industriais via RJ45.
Instalações que exigem cabos de alta flexibilidade e durabilidade mecânica em esteiras de cabos.
Aplicações CAT5/CAT5e com necessidade de proteção IP67 no lado M12.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet ifm EVC924 M12 para RJ45 Blindado 0.5m, verifique estes pontos:

Quando escolher este cabo

Utilize o EVC924 quando precisar de uma conexão industrial robusta (M12 para RJ45) que suporte blindagem contra EMI e exposição a óleos/lubrificantes. Recomendado para máquinas com vibração.

Quando buscar outra opção

Opte por outros modelos caso necessite de um comprimento superior a 0,5m ou se a aplicação for em ambiente de escritórios (onde a proteção IP67 e o invólucro de alta performance em TPU não são necessários).

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Automação industrial, máquinas de ferramentas, CAT5/CAT5e	Indicação de uso pretendido pelo fabricante
Velocidade de transmissão	100 Mbit/s	Capacidade de banda para Ethernet industrial

Dados elétricos
Tensão de operação	30 AC / 60 DC V	Limite de tensão de segurança
Capacidade de carga total	1,5 A	Limite de corrente nominal
Classe de proteção	III	Categoria de segurança elétrica

Condições ambientais
Temperatura ambiente	-25...90 °C	Faixa de operação permitida
Umidade de armazenamento	10...100 %	Condições ambientais de estoque
Proteção IP	IP 65, IP 67, IP 20	Graus de vedação dos conectores

Dados mecânicos
Comprimento do cabo	0,5 m	Dimensão física do produto
Ciclos de curvatura	> 3 milhões	Vida útil mecânica em movimentação
Esforço de torção	± 180 °/m	Capacidade de resistência mecânica
Material da porca	Latão, niquelado	Composição do material de fixação

COMPATIBILIDADE

Comunicação

• Ethernet Industrial

• Profinet

• CAT5/CAT5e (100 Mbit/s)

Conexões

Elétrica 4 x 0,34 mm² blindado, PUR, 0.5m.

Processo Conexão M12 (lado dispositivo) e RJ45 (lado rede).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com óleo e fluidos de corte	✓	O material de invólucro é resistente e livre de halogênio.
Redes Gigabit (1000 Mbit/s)	✗	O cabo é especificado para 100 Mbit/s (CAT5/CAT5e).
Conexão direta com sensores M12 padrão A	✗	O cabo possui codificação D, incompatível mecanicamente com codificação A.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet ifm EVC924 M12 para RJ45 Blindado 0.5m

Verifique se o dispositivo Ethernet está desenergizado antes da conexão.
Insira o conector M12 no dispositivo, alinhando a guia de codificação D.
Rosqueie manualmente a porca do conector até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Conecte a extremidade RJ45 ao switch ou interface de rede.
Verifique a estabilidade do link de rede no dispositivo após energização.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de conexão intermitente em ambiente com vibração.	Aperto excessivo ou frouxo do conector M12.	Verificar se o torque está entre 0,6 e 1,2 Nm.
Quebra interna de fios de cobre blindados.	Raio de curvatura inferior a 65mm (10x diâmetro).	Inspecionar o cabo quanto a dobras acentuadas ou vincos.
Redução na velocidade de transmissão ou pacotes perdidos.	Oxidação por contaminação externa.	Limpar contatos banhados a ouro se houver sinal de corrosão.
Ressecamento ou rachaduras no invólucro TPU.	Ultrapassagem do limite de temperatura.	Validar se a temperatura ambiente excede 90 °C.

DOCUMENTAÇÃO TÉCNICA

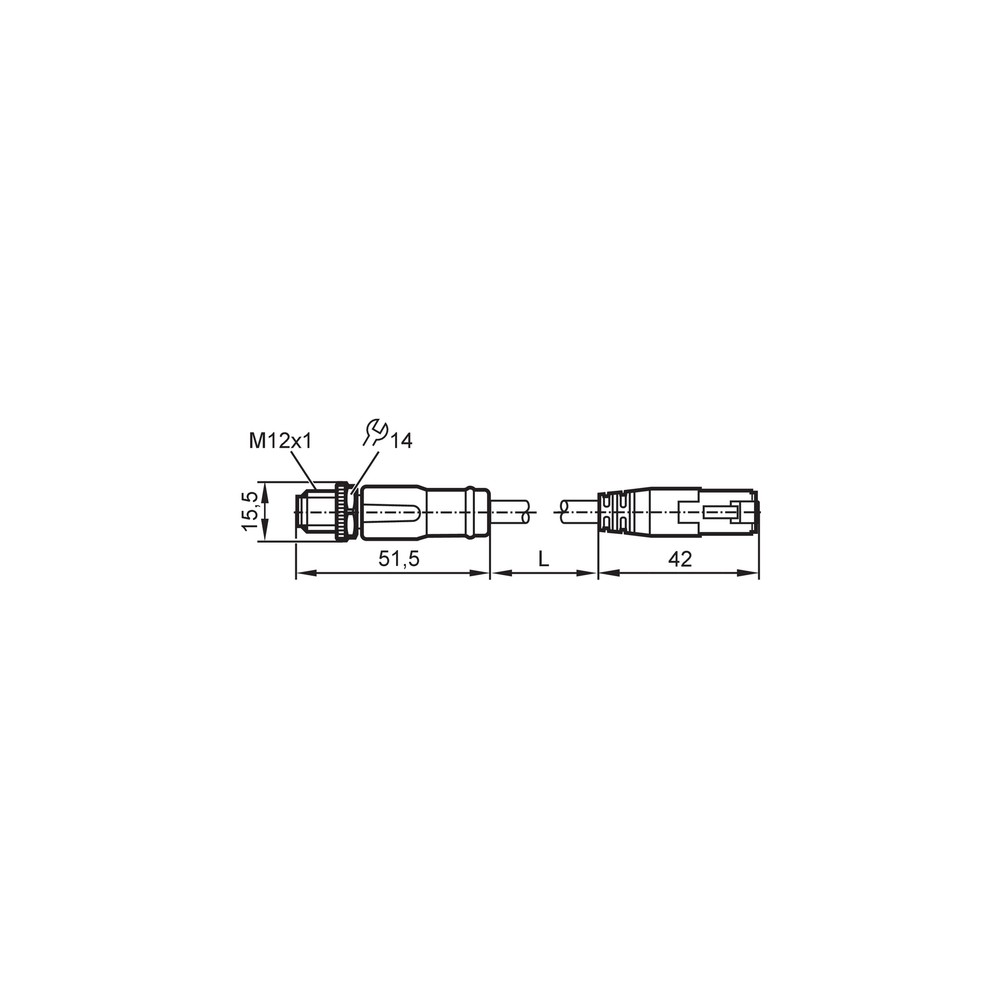

Datasheet Técnico (PDF) (Datasheet) Desenho Técnico em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação Ethernet EVC924 da ifm?

Este produto é um cabo de ligação Ethernet blindado, equipado com conectores M12 (codificação D) e RJ45, projetado para transmissão de dados em redes industriais com 100 Mbit/s.

Para quais tipos de aplicações este cabo é recomendado?

Ele é indicado para aplicações em automação industrial, máquinas de ferramentas e ambientes que exigem resistência a refrigerantes e lubrificantes, conforme especificação CAT5/CAT5e.

Existe alguma restrição de uso ou aplicação para este cabo?

Este cabo não deve ser utilizado em aplicações que excedam a tensão nominal de 30V AC / 60V DC ou onde a flexibilidade exigida ultrapasse o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.

Em quais situações devo evitar o uso deste cabo?

O cabo não deve ser submetido a tensões mecânicas extremas além do esforço de torção especificado de ± 180 °/m ou velocidades que superem 3,3 m/s para deslocamentos longos.

O que pode causar falhas de transmissão neste cabo?

Se a rede Ethernet apresentar falhas de comunicação intermitentes, verifique se houve esmagamento do cabo ou se o torque de aperto do conector M12 está dentro da faixa recomendada de 0,6 a 1,2 Nm.

Como verificar se o cabo Ethernet está com defeito?

A falha de comunicação pode indicar oxidação nos contatos, rompimento interno de um dos pares blindados ou contaminação na interface RJ45, verifique a continuidade dos fios com um multímetro.

Qual a diferença deste cabo para um cabo de rede comum?

O EVC924 é uma solução robusta com blindagem e conectores moldados, superior a cabos de rede convencionais de escritório, que não possuem proteção contra interferência eletromagnética industrial ou resistência química.

Devo comprar este cabo ou usar um conector RJ45 padrão?

A escolha depende da necessidade de blindagem e da classe de proteção exigida no ambiente; o EVC924 oferece proteção IP65/IP67 no conector M12, garantindo estanqueidade que conectores RJ45 comuns não possuem.

Quais cuidados devo ter ao instalar o cabo?

Certifique-se de alinhar corretamente o conector M12 antes de rosquear e respeite o torque de 0,6 a 1,2 Nm para garantir a vedação IP67, evitando torções excessivas no corpo do cabo durante a fixação.

Este cabo possui alguma garantia de durabilidade mecânica?

A ifm garante a conformidade técnica conforme datasheet, sendo este um produto de prateleira fabricado sob normas industriais para garantir longa durabilidade em ciclos de movimentação superiores a 3 milhões de dobras.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de pinagem em conectores M12 especificamente definido para redes Ethernet industrial (100 Mbit/s). (Ref.: Conector M12, codificação D)

Blindagem

Proteção eletromagnética do cabo que evita interferências externas em sinais de dados. (Ref.: cabo blindado)

Ciclos de curvatura

Número de vezes que o cabo pode ser dobrado em um teste de esteira porta-cabos sem falhar. (Ref.: > 3 Mio.)

Esforço de torção

Capacidade do cabo de suportar movimento de torção helicoidal sem danos internos. (Ref.: ± 180 °/m)

IP67

Grau de proteção que indica total proteção contra poeira e imersão temporária em água. (Ref.: IP 65, IP 67)
