Cabo Ethernet IFM EVC920 M12 Angular 2m Blindado

Pré-visualizar: EVC920 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 Angular 2m Blindado

EVC920 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 Angular 2m Blindado

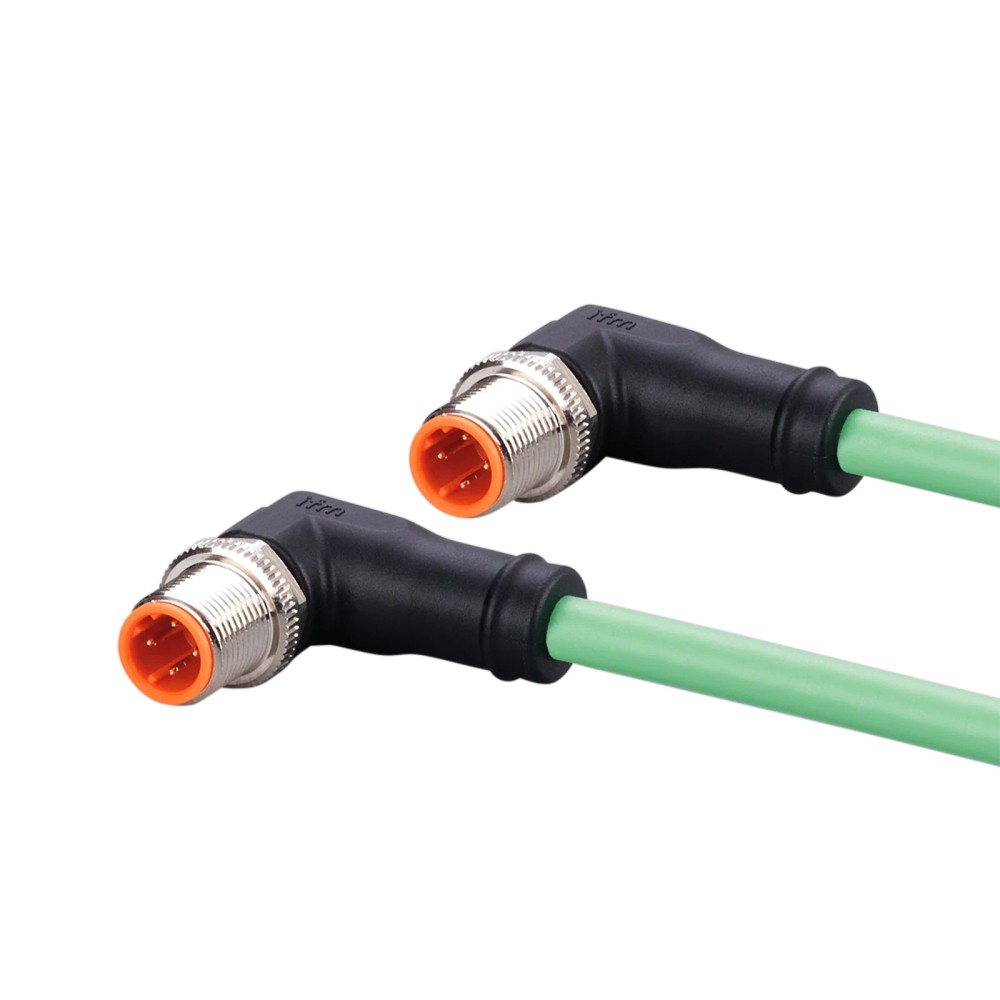

Imagem meramente ilustrativa

R$ 289,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC920
EAN: 4021179327947
NCM do produto: 85444200

Destaques do Produto Tipo de Cabo Ethernet...mais

Fechar menu

Saiba mais sobre: "EVC920 IFM - Cabo de Ligação Ethernet IFM Automação Industrial M12 Angular 2m Blindado"

Destaques do Produto

Tipo de Cabo

Ethernet Industrial / PROFINET

Comprimento

2 metros

Conector

M12 Angular (Codificação D)

Blindagem

Sim (Cabo Blindado)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC920 IFM - Cabo de Ligação Ethernet Industrial M12 Angular, 2m, Blindado

O EVC920 é um cabo de conexão Ethernet industrial de alta performance, equipado com conector M12 angular de codificação D. Desenvolvido para ambientes exigentes como automação industrial e máquinas-ferramenta, oferece alta resistência a óleos e lubrificantes. Destaca-se por ser blindado, livre de halogênio e suportar movimentos dinâmicos em esteiras, garantindo 100 Mbit/s de transmissão em aplicações CAT5/CAT5e.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	EVC920
Comprimento	2 m
Conector	M12 Angular (Codificação D)
Grau de Proteção	IP65 / IP67
Blindagem	Sim
Material	PUR / Latão niquelado
Padrão	PROFINET Type C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Ambientes com presença de lubrificantes e refrigerantes.
Redes Ethernet industriais (PROFINET Type C) que exigem blindagem contra interferência.

⚠ Considere outro se precisa de:

Aplicações que exijam codificações diferentes de M12-D.
Uso em locais onde o raio de curvatura seja menor que 65 mm (10x o diâmetro).
Aplicações expostas a temperaturas superiores a 90 °C ou inferiores a -40 °C (fixo).

APLICAÇÕES E USO

Aplicações industriais e automação industrial de alta exigência.
Conexão de dispositivos em redes Ethernet de campo (PROFINET Type C).
Ambientes com presença de óleos, refrigerantes e lubrificantes devido ao material PUR.
Aplicações que exigem movimento constante, como esteiras porta-cabos (até 3 milhões de ciclos de curvatura).

COMO ESCOLHER

Antes de comprar o EVC920 IFM - Cabo de Ligação Ethernet Industrial M12 Angular, 2m, Blindado, verifique estes pontos:

Quando escolher este produto

Utilize este cabo para conexões Ethernet industriais fixas ou móveis em ambientes agressivos, onde a proteção IP67 e resistência a óleos (PUR) sejam necessárias.

Quando buscar outra opção

Busque cabos alternativos se a aplicação exigir um conector reto (não angular), comprimentos diferentes de 2 metros, ou se a codificação do conector necessária for diferente de 'D' (ex: codificação A para sensores digitais).

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Aplicações industriais / Automação industrial; CAT5/CAT5e; 100 Mbit/s	Indica a compatibilidade com redes Ethernet padrão de mercado
Velocidade de movimento	máx. 3.3 m/s	Para deslocamento horizontal de 5m e aceleração de 5 m/s²

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Limite de isolamento elétrico operacional
Corrente nominal	4 A	Capacidade de carga total do conjunto
Classe de proteção	III	Segurança elétrica contra choque

Condições ambientais
Temperatura ambiente (fixa)	-40...90 °C	Intervalo de temperatura para instalação estática
Temperatura ambiente (móvel)	-25...90 °C	Intervalo de temperatura para instalação flexível
Grau de proteção	IP65, IP67	Resistência a penetração de sólidos e líquidos

Dados mecânicos
Conexão elétrica	1 x M12, angular; codificação D	Geometria e padrão do conector
Material da porca	Latão, niquelado	Material de bloqueio mecânico do conector
Torque de aperto	0,6...1,2 Nm	Faixa recomendada para garantir estanqueidade
Ciclos de curvatura	> 3 milhões	Durabilidade sob flexão repetitiva (esteira)
Esforço de torção	± 180 °/m	Resistência a torções mecânicas

COMPATIBILIDADE

Comunicação

• Ethernet Industrial

• PROFINET Type C

• CAT5 / CAT5e

Conexões

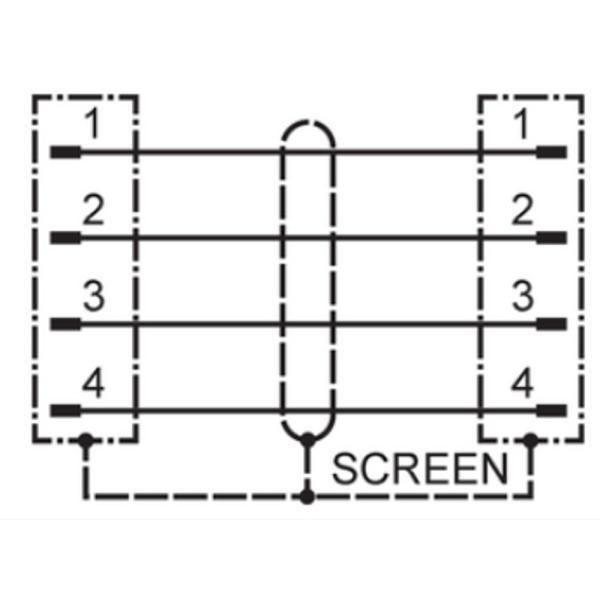

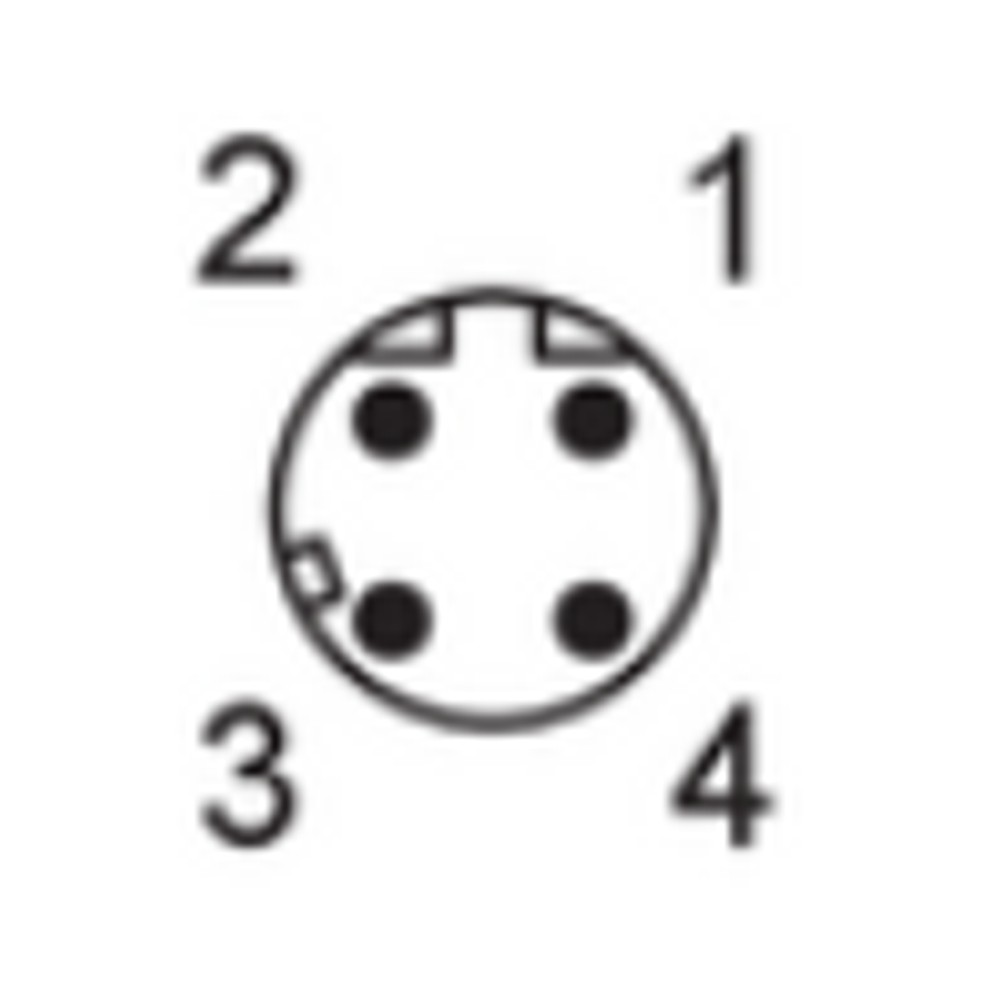

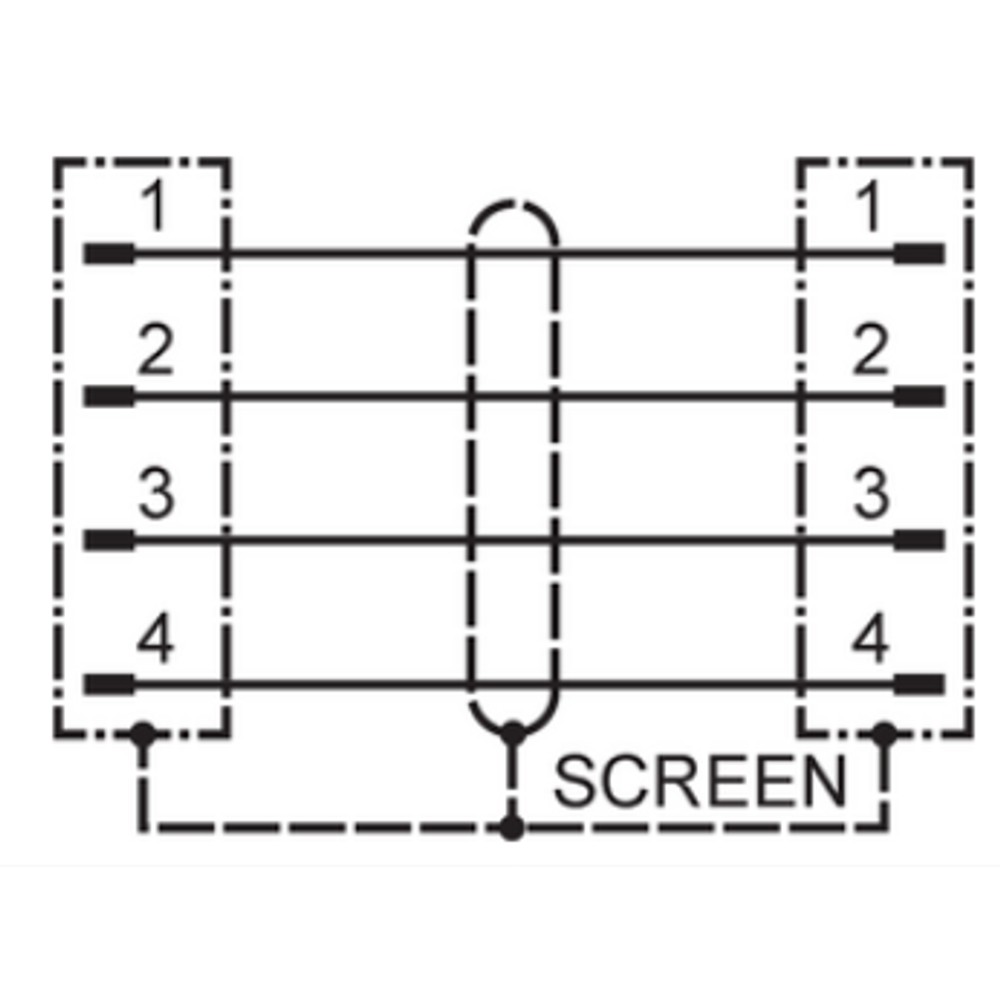

Elétrica Conector M12 angular, 4 pinos (codificação D), blindado

Processo Conexão M12 roscada padrão industrial

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes PROFINET e Ethernet padrão	✓	O cabo possui codificação D e especificações técnicas adequadas para 100 Mbit/s.
Ambientes com alta vibração e óleos	✓	Revestimento em PUR e blindagem robusta oferecem alta resistência a ambientes industriais.
Uso em sistemas de sensores com codificação A	✗	A codificação mecânica (D vs A) é incompatível fisicamente e eletricamente.

INSTALAÇÃO

Como instalar o EVC920 IFM - Cabo de Ligação Ethernet Industrial M12 Angular, 2m, Blindado

Limpe a superfície de acoplamento do conector M12 no dispositivo.
Verifique se a codificação D do conector está alinhada corretamente com o receptáculo.
Insira o conector M12 angular garantindo a posição correta do cabo para evitar tensões.
Rosqueie a porca de travamento (latão niquelado) manualmente.
Aplique o torque final entre 0,6 e 1,2 Nm para assegurar a vedação IP67.
Certifique-se de que o cabo não esteja sendo esticado ou comprimido bruscamente após a instalação.

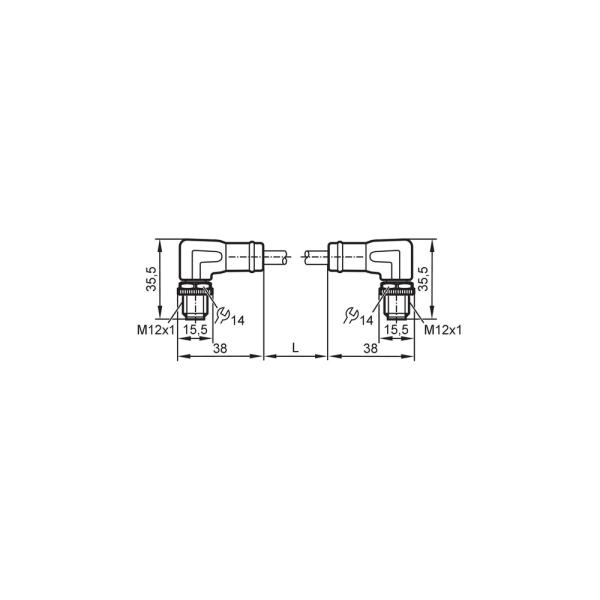

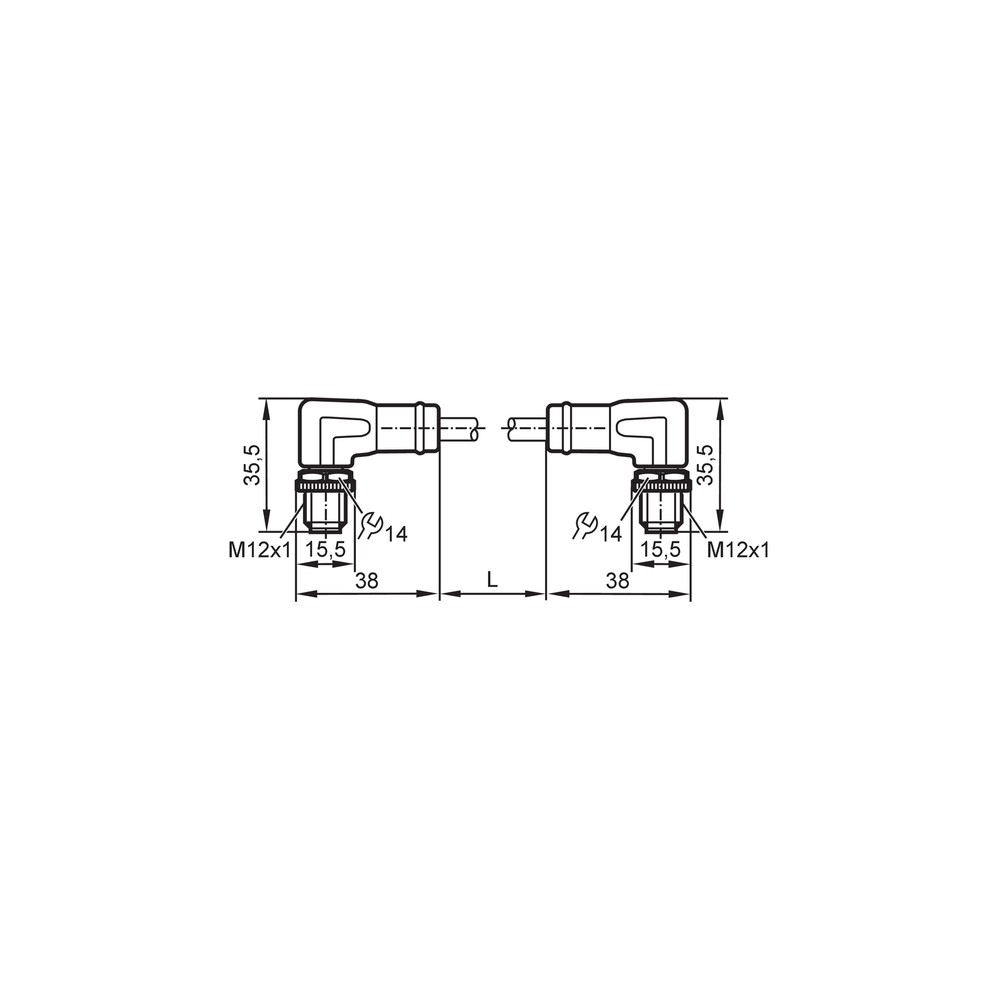

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector (corrosão dos pinos).	Torque de aperto insuficiente ou excessivo.	Inspecionar vedação do conector e verificar se o torque está entre 0,6-1,2 Nm.
Falhas intermitentes de comunicação Ethernet.	Raio de curvatura muito fechado.	Verificar se o cabo está curvado abaixo do raio mínimo de 10x o diâmetro (65mm).
Rompimento interno de fios ou blindagem.	Torção mecânica acima de ± 180°/m.	Realizar teste de continuidade e de impedância de blindagem.
Erros cíclicos de dados na rede.	Interferência eletromagnética (EMI).	Confirmar se a blindagem foi corretamente aterra na instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados técnicos (PDF) (Datasheet) Desenho em escala técnica (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC920 e qual sua principal finalidade?

O EVC920 é um cabo de ligação para Ethernet industrial, projetado com conector M12 angular de codificação D, blindado e com 2 metros de comprimento.

Quais são as especificações físicas e elétricas mais relevantes?

Este cabo possui 4 polos (4 x 0,34 mm²), contatos banhados a ouro, revestimento em PUR livre de halogênio e silicone, com proteção IP65/IP67.

Existe alguma aplicação ou tipo de conexão para o qual este cabo não é adequado?

Este cabo é focado em Ethernet industrial (PROFINET Type C). Ele não deve ser utilizado em aplicações que exijam conector de codificação diferente de D, como codificação A ou X, ou onde a blindagem não seja compatível com o ruído eletromagnético do ambiente.

Quais são os limites operacionais de uso para evitar danos ao cabo?

Não utilize este cabo em ambientes que excedam o raio de curvatura mínimo de 10 vezes o diâmetro do cabo (6,5 mm) em aplicações flexíveis, ou onde a temperatura exceda os limites de -25 a 90 °C em movimento.

Como diagnosticar uma falha de comunicação em um sistema usando este cabo?

Sintomas de falha de comunicação Ethernet podem incluir pacotes perdidos ou desconexões intermitentes. Verifique se o torque de aperto (0,6...1,2 Nm) foi respeitado e se não há danos físicos ou torção excessiva na blindagem.

O que pode causar mau funcionamento ou perda de sinal na rede?

Problemas de perda de sinal podem ser causados por oxidação dos contatos ou danos à blindagem por flexão excessiva. Verifique a continuidade dos fios e a integridade da malha de blindagem com um multímetro ou testador de cabos.

Por que escolher este modelo em vez de um cabo Ethernet comum?

A escolha depende da aplicação: o EVC920 é otimizado para ambientes industriais agressivos, com alta resistência a óleos (máquinas de ferramenta) e torção, sendo superior a cabos Ethernet comerciais de escritório.

Este cabo é adequado para expansão de redes fixas ou é melhor usar outro tipo?

Este é um item de conexão dedicada (cabo de ligação). Para sistemas, o ideal é avaliar a necessidade de cabos extensões ou patch cords, verificando se o comprimento de 2 metros atende à distância entre dispositivos.

Quais cuidados devo ter ao instalar o conector angular M12?

A instalação requer alinhamento do conector M12 angular para evitar tensão lateral. O aperto deve ser feito manualmente ou com torquímetro dentro da faixa de 0,6 a 1,2 Nm, garantindo o grau de proteção IP67.

Qual a procedência deste cabo de ligação Ethernet?

A IFM é a fabricante e responsável técnica pelo produto. A comercialização é feita via Melhor Indústria, garantindo o fornecimento direto de fábrica.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de conector M12 projetado especificamente para transmissão de dados em redes Ethernet industrial (100 Mbit/s). (Ref.: Codificação D)

PUR (Poliuretano)

Material de revestimento externo do cabo, conhecido por sua alta resistência mecânica, abrasão e resistência a óleos e químicos. (Ref.: Material do invólucro)

Blindagem

Proteção metálica interna do cabo que evita que interferências eletromagnéticas externas corrompam os dados da rede Ethernet. (Ref.: Cabo blindado)

IP67

Grau de proteção contra poeira e imersão temporária em água (até 1 metro por 30 minutos). (Ref.: Grau de proteção)

Livre de halogênio

Composição do material que, em caso de incêndio, não emite gases tóxicos ou corrosivos, comum em ambientes industriais críticos. (Ref.: Sem halogênio)
