EVC919 IFM - Cabo Ethernet Industrial M12 Automação Industrial Código D 1m Blindado

Imagem meramente ilustrativa

R$ 234,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC919
EAN: 4021179327930
NCM do produto: 85444200

Destaques do Produto Comprimento 1 metro...mais

Fechar menu

Saiba mais sobre: "EVC919 IFM - Cabo Ethernet Industrial M12 Automação Industrial Código D 1m Blindado"

Destaques do Produto

Comprimento

1 metro

Tipo de Conector

M12 Angular

Codificação

D (Ethernet)

Proteção IP

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC919 IFM - Cabo Ethernet Industrial M12 Codificação D 1m Blindado

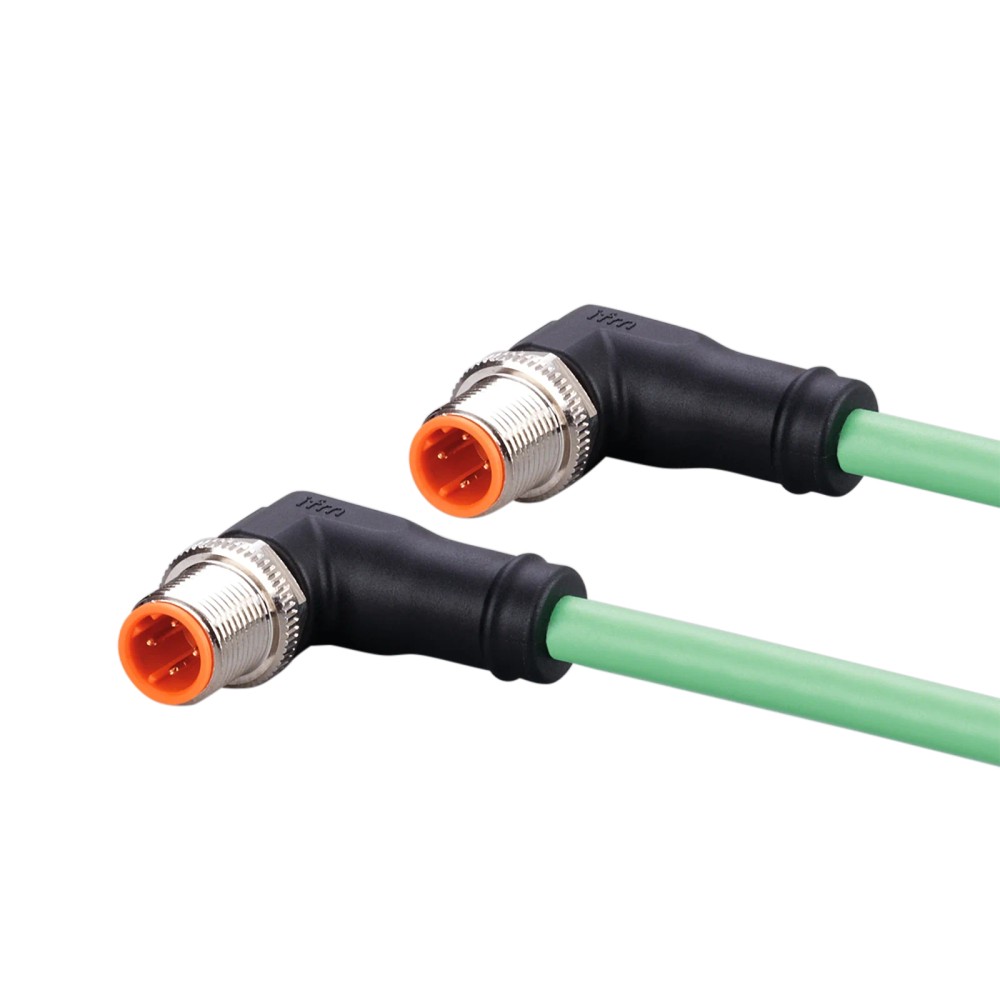

O EVC919 é um cabo de ligação Ethernet Industrial de 1 metro com conector M12 angular e codificação D, desenvolvido para garantir conexões confiáveis em ambientes de automação. Projetado com revestimento em PUR, oferece alta resistência a óleos, lubrificantes e possui blindagem contra interferências eletromagnéticas. Suporta taxas de transferência de até 100 Mbit/s e é ideal para máquinas-ferramenta e aplicações industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC919
Marca	IFM
Comprimento	1 m
Conector	M12 Angular, Cód. D
Revestimento	PUR
Blindado	Sim
Proteção	IP65/IP67
Temp. Operação	-40 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de Ethernet Industrial em máquinas-ferramenta.
Ambientes com presença de óleos, refrigerantes e lubrificantes.
Instalações que exigem alta durabilidade em ciclos de movimentação (até 3 milhões de ciclos).

⚠ Considere outro se precisa de:

Aplicações com raio de curvatura inferior a 65 mm.
Ambientes com temperaturas operacionais fora de -40...90 °C.
Uso em sistemas de potência que excedam a corrente nominal de 4 A.

APLICAÇÕES E USO

Automação industrial e máquinas-ferramenta
Ambientes com presença constante de lubrificantes e refrigerantes
Redes Industrial Ethernet (CAT5/CAT5e) com necessidade de blindagem

COMO ESCOLHER

Antes de comprar o EVC919 IFM - Cabo Ethernet Industrial M12 Codificação D 1m Blindado, verifique estes pontos:

Quando utilizar o EVC919

Indicado quando sua aplicação exige um cabo robusto com codificação D, resistência a óleos, e a necessidade de conector angular M12 para economizar espaço de montagem.

Quando buscar outra alternativa

Se a aplicação exigir taxas de transferência superiores a 100 Mbit/s (Gigabit) ou se o comprimento de 1 metro for insuficiente para o layout do painel ou máquina.

ESPECIFICAÇÕES TÉCNICAS

Desempenho de Rede
Tipo de cabo	Ethernet Industrial	Padrão de rede aplicado em automação (CAT5/CAT5e)
Taxa de transmissão	100 Mbit/s	Capacidade de largura de banda nominal

Dados Elétricos
Tensão de operação	30 V AC / 60 V DC	Limite de tensão permitido
Corrente nominal	4 A	Capacidade máxima de carga de corrente
Classe de proteção	III	Isolamento elétrico conforme normas de segurança

Dados Mecânicos
Material do revestimento	PUR	Alta resistência mecânica e química
Diâmetro do cabo	6.5 mm	Dimensão física para planejamento de passagem
Grau de proteção	IP65 / IP67	Resistência à entrada de contaminantes e umidade
Ciclos de curvatura	> 3 milhões	Durabilidade em aplicações móveis

COMPATIBILIDADE

Comunicação

• Profinet

• Ethernet Industrial

• CAT5

• CAT5e

Conexões

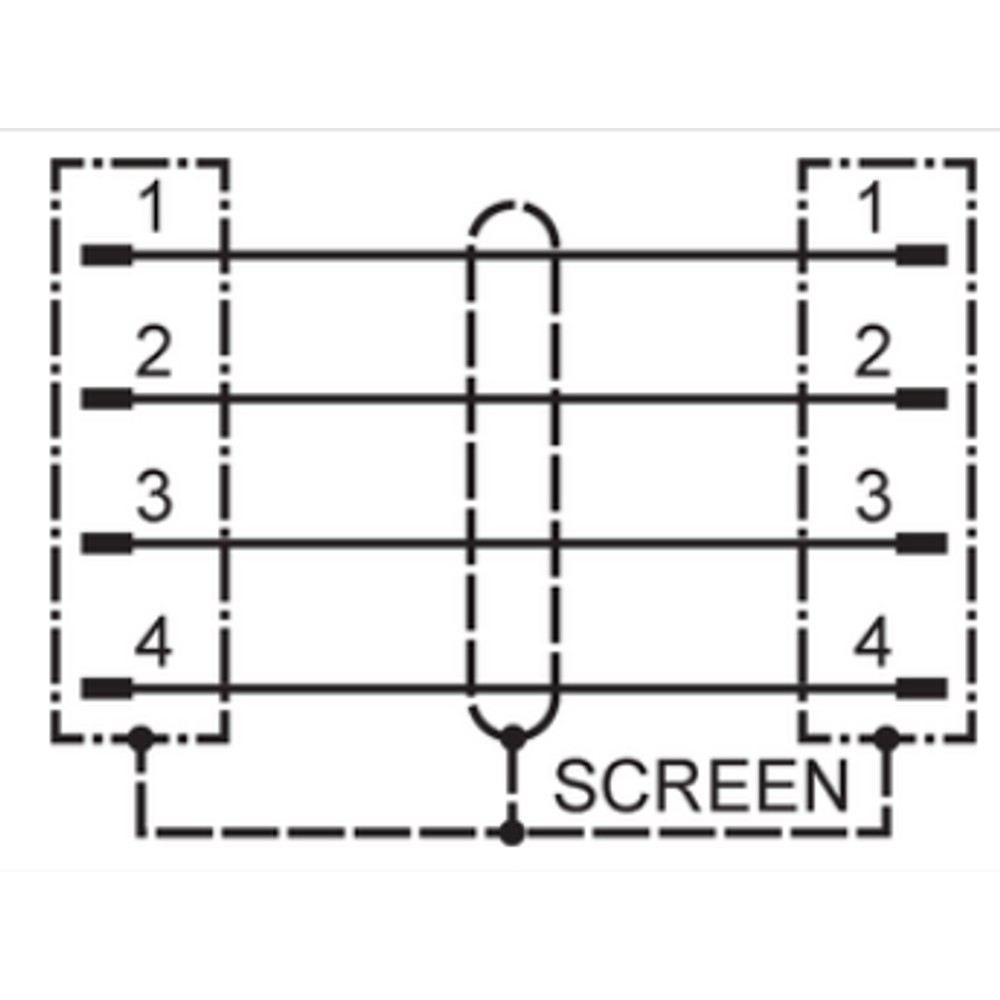

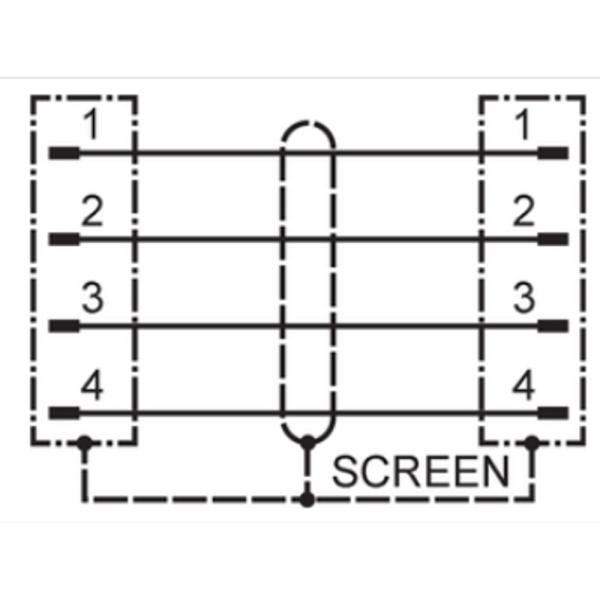

Elétrica 4 x 0.34 mm² blindado

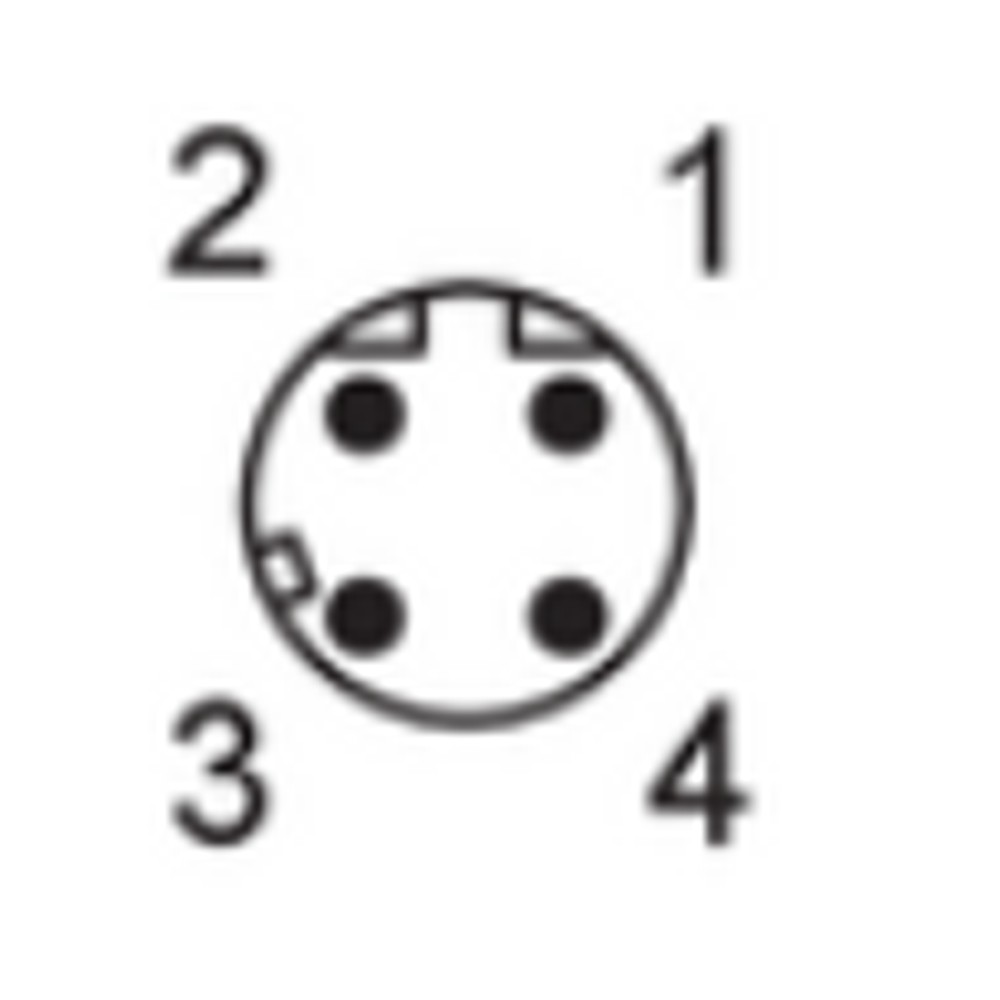

Processo M12 angular, codificação D

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes PROFINET de até 100 Mbit/s	✓	O cabo atende aos requisitos físicos e de blindagem para redes PROFINET.
Aplicações em esteiras móveis	✓	Resistente a mais de 3 milhões de ciclos de curvatura.
Redes de 1 Gbit/s	✗	O cabo é classificado para CAT5/CAT5e (limite de 100 Mbit/s).

INSTALAÇÃO

Como instalar o EVC919 IFM - Cabo Ethernet Industrial M12 Codificação D 1m Blindado

Desligue a energia do sistema antes de realizar qualquer conexão.
Verifique a integridade do conector M12 e do cabo.
Alinhe os pinos do conector macho com a fêmea do dispositivo.
Rosqueie manualmente a porca de travamento de latão niquelado.
Utilize uma ferramenta de torque para aplicar entre 0,6 e 1,2 Nm.
Teste a continuidade da rede e a estabilidade da conexão.

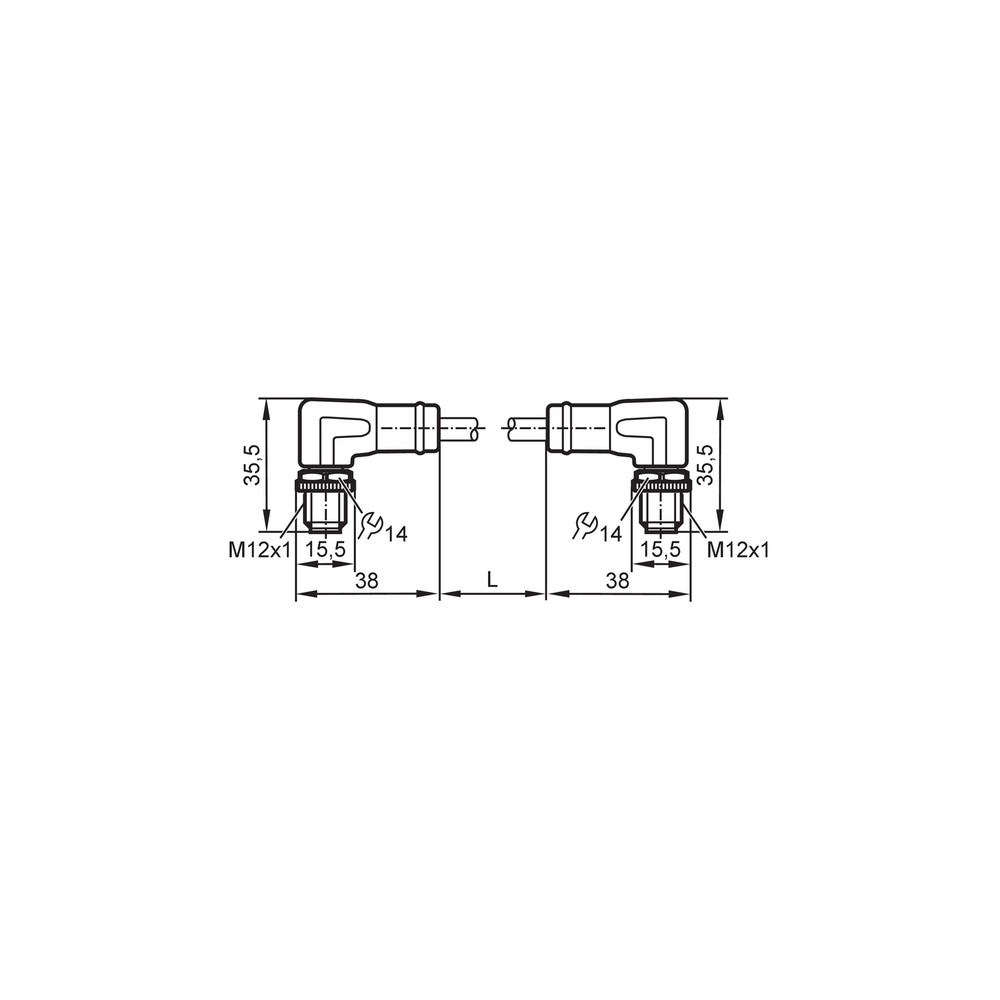

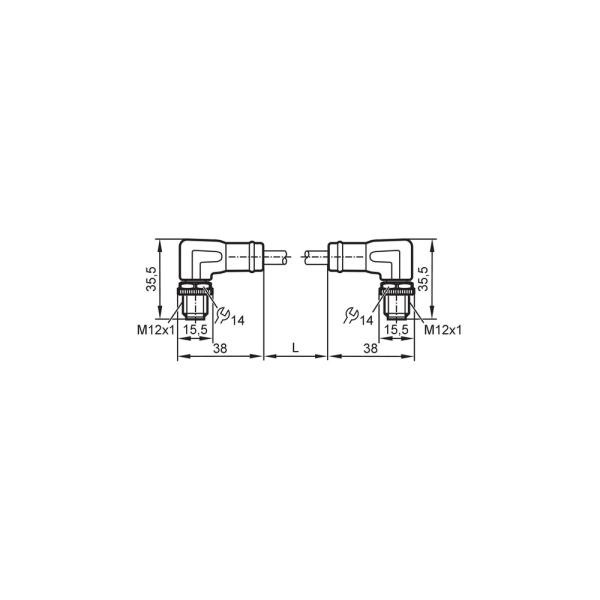

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falhas intermitentes na comunicação de dados.	Tensão mecânica excessiva ou raio de curvatura menor que 65mm.	Inspecione o cabo quanto a dobras acentuadas ou rupturas na capa externa.
Oxidação ou entrada de umidade nos pinos (perda de IP67).	Torque de aperto incorreto no conector.	Verifique o aperto (0,6 a 1,2 Nm) e limpe os contatos com limpa-contatos.
Pacotes de dados corrompidos ou desconexão frequente.	Interferência eletromagnética externa.	Certifique-se de que a blindagem do cabo está corretamente aterrada no sistema.
Dano visível ao revestimento PUR.	Desgaste por abrasão mecânica.	Realize inspeção visual ao longo de todo o comprimento do cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet EVC919 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC919 da IFM e onde ele é utilizado?

O EVC919 é um cabo de ligação Ethernet industrial com conector M12, codificação D, projetado para automação industrial, máquinas de ferramentas e ambientes com presença de lubrificantes ou refrigerantes.

Este cabo suporta redes Ethernet de alta velocidade?

Sim, ele é um cabo blindado de 1 metro, classificado como CAT5/CAT5e e suporta taxas de transferência de até 100 Mbit/s.

Existem restrições de uso ou limitações ambientais para este cabo?

Ele não é recomendado para aplicações que excedam os raios de curvatura especificados (mínimo de 10x o diâmetro do cabo) ou para ambientes onde a temperatura exceda a faixa de -40 a 90 °C.

Quais cenários o EVC919 não deve ser aplicado?

O cabo não deve ser utilizado em aplicações que exijam resistência a produtos químicos específicos não compatíveis com o material de revestimento PUR ou fora das especificações de tensão (30 V AC / 60 V DC).

O que pode causar falhas intermitentes na rede utilizando este cabo?

A falha na transmissão de dados pode indicar uma ruptura interna do cabo, excesso de curvatura acima de 3 milhões de ciclos ou contaminação nos pinos do conector M12.

Como diagnosticar se o cabo é a origem de uma falha de comunicação?

Verifique a integridade do revestimento PUR quanto a cortes, inspecione se o torque de aperto do conector M12 foi respeitado (0,6 a 1,2 Nm) e teste a continuidade da blindagem com um multímetro.

Qual a vantagem do conector angular do EVC919?

Este modelo possui conector M12 angular, o que o torna ideal para espaços confinados onde um conector reto dificultaria a instalação ou forçaria o cabo.

Devo comprar este cabo montado ou montar um cabo Ethernet com conectores avulsos?

O EVC919 é um cabo pronto para uso. Alternativas dependeriam apenas da necessidade de comprimentos diferentes ou tipos de codificação (A, B, X), mas este modelo é específico para Ethernet código D.

Quais cuidados tomar durante a instalação para garantir a vedação IP67?

A instalação deve respeitar o raio de flexão mínimo de 65 mm (10 vezes o diâmetro do cabo de 6,5 mm) e o torque de aperto do conector entre 0,6 e 1,2 Nm para garantir a vedação IP67.

Como funciona a procedência e o faturamento deste cabo?

A IFM Electronic fabrica e fornece este produto. A Melhor Indústria realiza a intermediação, garantindo que o faturamento seja direto pelo fabricante.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de conexão M12 utilizado especificamente para comunicações Ethernet de até 100 Mbit/s. (Ref.: Conexão elétrica)

PUR (Poliuretano)

Material do revestimento do cabo conhecido pela alta resistência mecânica, abrasão e óleo. (Ref.: Material revestimento)

Blindagem

Camada interna do cabo projetada para reduzir a interferência eletromagnética (EMI) em ambientes industriais. (Ref.: Características especiais)

Grau de Proteção IP67

Classificação que garante proteção total contra poeira e imersão temporária em água. (Ref.: Grau proteção)

Raio de Flexão

Distância mínima na qual o cabo pode ser dobrado sem sofrer danos estruturais. (Ref.: Raio flexão)
