Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: EVC913
- EAN: 4021179327879
- NCM do produto: 85444200
Destaques do Produto
Comprimento
2 metros...mais
Saiba mais sobre: "EVC913 IFM - Cabo Ethernet Industrial ifm Automação e Máquinas M12 D-Coded 2m Blindado"
Destaques do Produto
Comprimento
2 metros
Codificação
M12 D-Coded
Tipo de Blindagem
Blindado
Tipo de Revestimento
PUR (Sem halogênio)
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

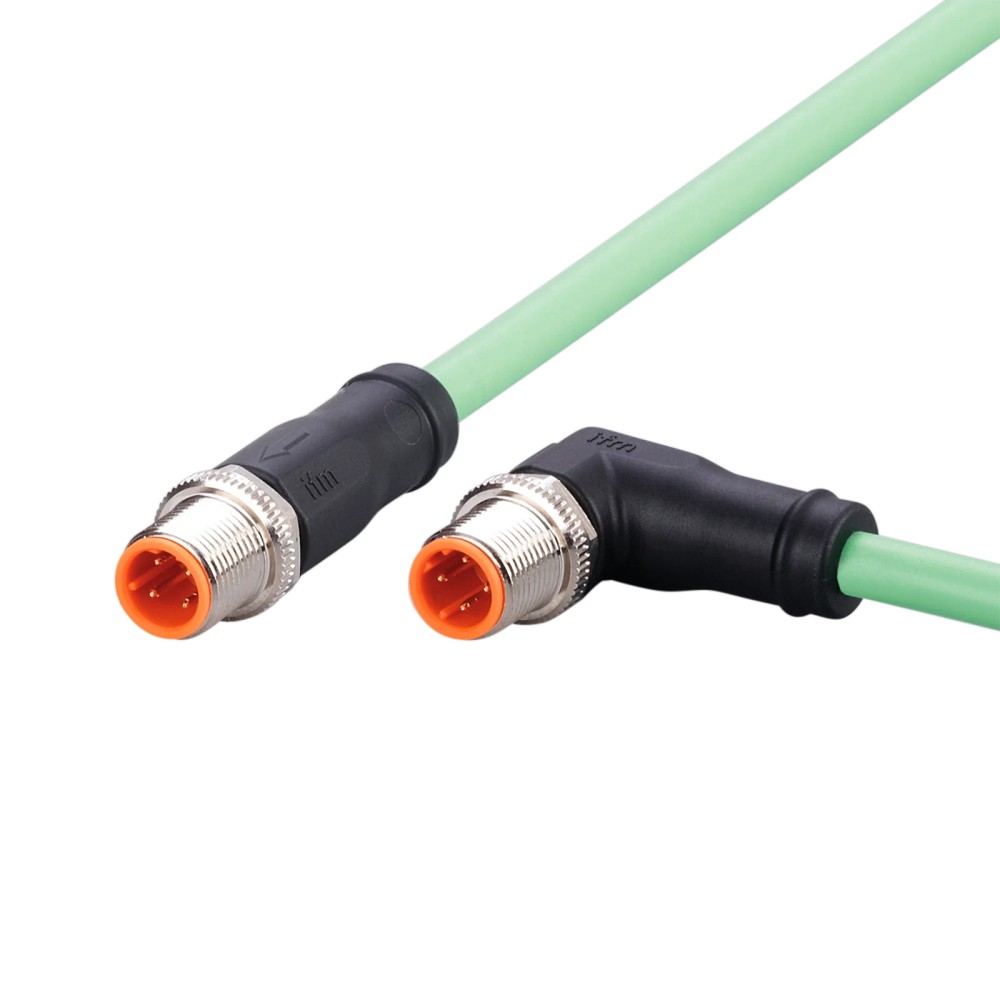

Sobre o Cabo Ethernet Industrial ifm EVC913 M12 D-Coded 2m Blindado
O EVC913 é um cabo de conexão para Ethernet industrial projetado para ambientes exigentes. Equipado com conectores M12 D-coded blindados, este cabo é ideal para transmissões de dados em redes CAT5/CAT5e a 100 Mbit/s. O revestimento em PUR garante resistência a óleos e agentes químicos, assegurando durabilidade em máquinas-ferramenta e automação.
PRINCIPAIS ESPECIFICAÇÕES
| Comprimento | 2 m |
| Conexão | M12 D-Coded |
| Blindagem | Sim |
| Grau de Proteção | IP65, IP67 |
| Velocidade Máx. | 100 Mbit/s |
| Temperatura | -40...90 °C |
| Material | PUR |
| Torque | 0,6-1,2 Nm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação industrial com interfaces Ethernet D-Coded
- Ambientes com presença de óleos, lubrificantes e refrigerantes
- Instalações que exigem blindagem contra interferência eletromagnética
- Aplicações móveis leves com aceleração até 5 m/s²
⚠ Considere outro se precisa de:
- Conexões em portas M12 não codificadas (A, B, X)
- Aplicações que excedam o raio de curvatura de 10x o diâmetro (65mm)
- Ambientes com temperaturas abaixo de -40°C ou acima de 90°C
- Uso em sistemas de rede que exigem largura de banda superior a 100 Mbit/s
APLICAÇÕES E USO
- Conexão de dispositivos em redes Ethernet Industrial
- Ambientes industriais com presença de lubrificantes e fluidos de refrigeração
- Sistemas de automação e máquinas-ferramenta
- Redes PROFINET (Type C)
COMO ESCOLHER
Antes de comprar o Cabo Ethernet Industrial ifm EVC913 M12 D-Coded 2m Blindado, verifique estes pontos:
Quando escolher este cabo
Utilize quando necessitar de uma conexão Ethernet industrial robusta (M12 D-Coded) que resista a ambientes com lubrificantes e exija blindagem contra interferências.
Quando buscar outra alternativa
Procure outra opção se a sua aplicação exigir codificação X (para Gigabit Ethernet) ou se a distância entre dispositivos exceder o comprimento de 2 metros deste modelo.
ESPECIFICAÇÕES TÉCNICAS
| Dados de Comunicação | ||
|---|---|---|
| Tipo de Cabo | Ethernet Industrial | Padrão de rede suportado CAT5/CAT5e |
| Blindagem | Sim | Proteção contra interferência eletromagnética |
| Velocidade | 100 Mbit/s | Taxa de transferência máxima |
| Interface Elétrica | ||
|---|---|---|

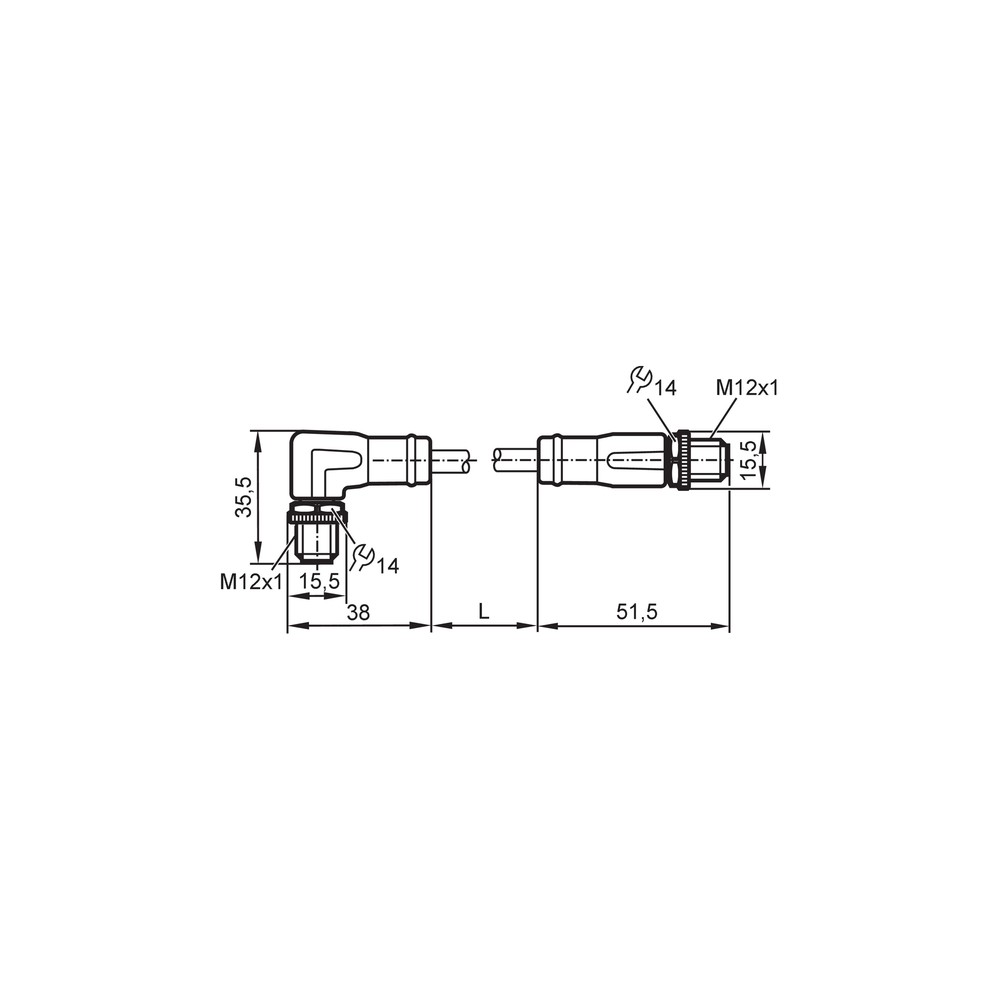

| Conector 1 | M12 Angular, D-Coded | Conexão de entrada |
| Conector 2 | M12 Reto, D-Coded | Conexão de saída |
| Torque de aperto | 0,6...1,2 Nm | Faixa recomendada para garantir estanqueidade |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP65, IP67 | Capacidade de vedação |
| Temperatura ambiente | -40...90 °C | Limites operacionais fixos |
| Material do invólucro | TPU | Material do corpo do conector |
COMPATIBILIDADE
Comunicação
• Ethernet Industrial
• PROFINET
• CAT5
• CAT5e

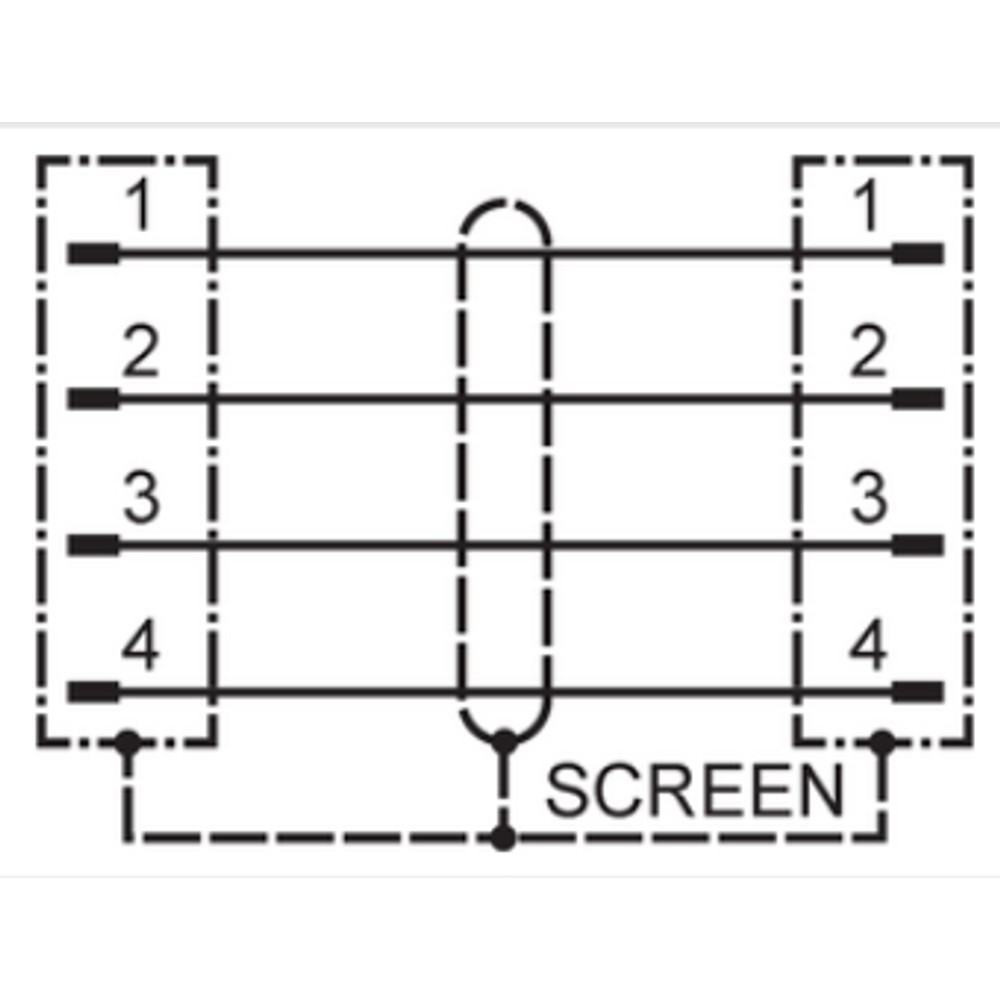

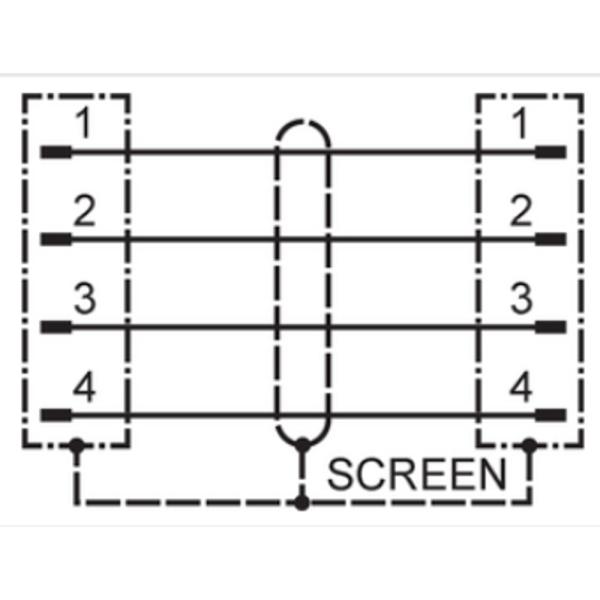

Conexões
Elétrica
2 m, PUR, blindado, 4 x 0,34 mm²
Processo
M12 D-coded
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede Ethernet padrão com porta M12 D-coded | ✓ | Compatibilidade elétrica e mecânica total. |
| Ambiente com respingos de óleo industrial | ✓ | Revestimento em PUR resistente a óleos. |
| Conexão em porta Ethernet RJ45 | ✗ | Incompatibilidade física entre conectores M12 e RJ45. |
| Rede Gigabit Ethernet (1000 Mbps) | ✗ | Cabo projetado para 100 Mbit/s (CAT5/5e). |
INSTALAÇÃO
Como instalar o Cabo Ethernet Industrial ifm EVC913 M12 D-Coded 2m Blindado
- Limpe os conectores e o local de instalação para garantir a vedação IP.
- Verifique a codificação D nos dispositivos e no cabo para garantir o alinhamento correto das chavetas.
- Conecte o conector angular no dispositivo de destino e o reto no switch ou ponto de rede.
- Aplique o aperto manual seguido de um torque final de 0,6 a 1,2 Nm usando a ferramenta apropriada.
- Certifique-se de manter um raio de curvatura mínimo de 65 mm (10x diâmetro) para proteger os fios internos.
- Realize o teste de continuidade e comunicação da rede.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Desconexão intermitente da rede. | Aperto incorreto ou vibração mecânica na conexão. | Verificar se o torque de aperto está entre 0,6 e 1,2 Nm. |
| Falha de comunicação ou interrupção do sinal. | Dobras excessivas ou raio de curvatura inferior a 10x o diâmetro do cabo. | Inspecionar o cabo quanto a dobras acentuadas ou sinais de esmagamento. |
| Degradação da capa do cabo ou ressecamento. | Exposição a ambientes químicos fora da compatibilidade do revestimento PUR. | Verificar se o tipo de produto químico está listado nas resistências do datasheet. |
| Ruído eletromagnético ou erros de pacotes na rede. | Danos na malha de blindagem por estresse mecânico. | Testar a continuidade da blindagem com multímetro. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o cabo EVC913?
O EVC913 é um cabo de ligação industrial projetado para redes Ethernet Industrial (CAT5/CAT5e) operando a 100 Mbit/s.
O que acompanha o produto?
O produto acompanha o cabo com conectores M12 codificação D integrados e as especificações técnicas descritas no datasheet.
Posso usar este cabo em uma porta M12 codificação X?
Não, este cabo possui codificação D (M12). Ele não se conecta fisicamente em portas de codificação A, B ou X, que possuem geometrias de chaveta diferentes.
Posso usar este cabo em qualquer tipo de esteira porta-cabos?
Não é recomendado para aplicações de arraste contínuo em esteiras de alta performance que excedam a especificação de raio de curvatura mínimo de 10x o diâmetro do cabo.
O que causa perda de comunicação intermitente?
Sintoma: queda intermitente de sinal. Causa provável: aperto insuficiente do conector ou vibração excessiva. Verificação: conferir se o torque de 0,6 a 1,2 Nm foi aplicado no aperto.
Como diagnosticar falhas de comunicação relacionadas ao cabo?
Sintoma: alto índice de pacotes perdidos em redes Ethernet. Causa provável: rompimento da malha de blindagem. Verificação: inspecionar visualmente o revestimento externo por cortes ou esmagamentos.
Por que utilizar este cabo em vez de um cabo Ethernet comum?
Este modelo EVC913 é ideal para ambientes industriais com presença de lubrificantes e refrigerantes devido ao revestimento em PUR; cabos de escritório padrão não oferecem essa resistência.
Este cabo é melhor que um cabo de rede não blindado?
A blindagem integrada no EVC913 reduz a interferência eletromagnética (EMI), sendo preferível em ambientes industriais com motores e inversores de frequência.
Quais cuidados devo ter ao instalar o cabo?
Para a instalação, certifique-se de não torcer o cabo durante a fixação e respeite o raio de curvatura de 10 vezes o diâmetro (65 mm) para evitar danos internos.
Qual a procedência deste cabo?
O produto é fabricado pela ifm electronic e segue rigorosos padrões de automação industrial, garantindo compatibilidade com conectores M12 D-coded industriais.
GLOSSÁRIO TÉCNICO

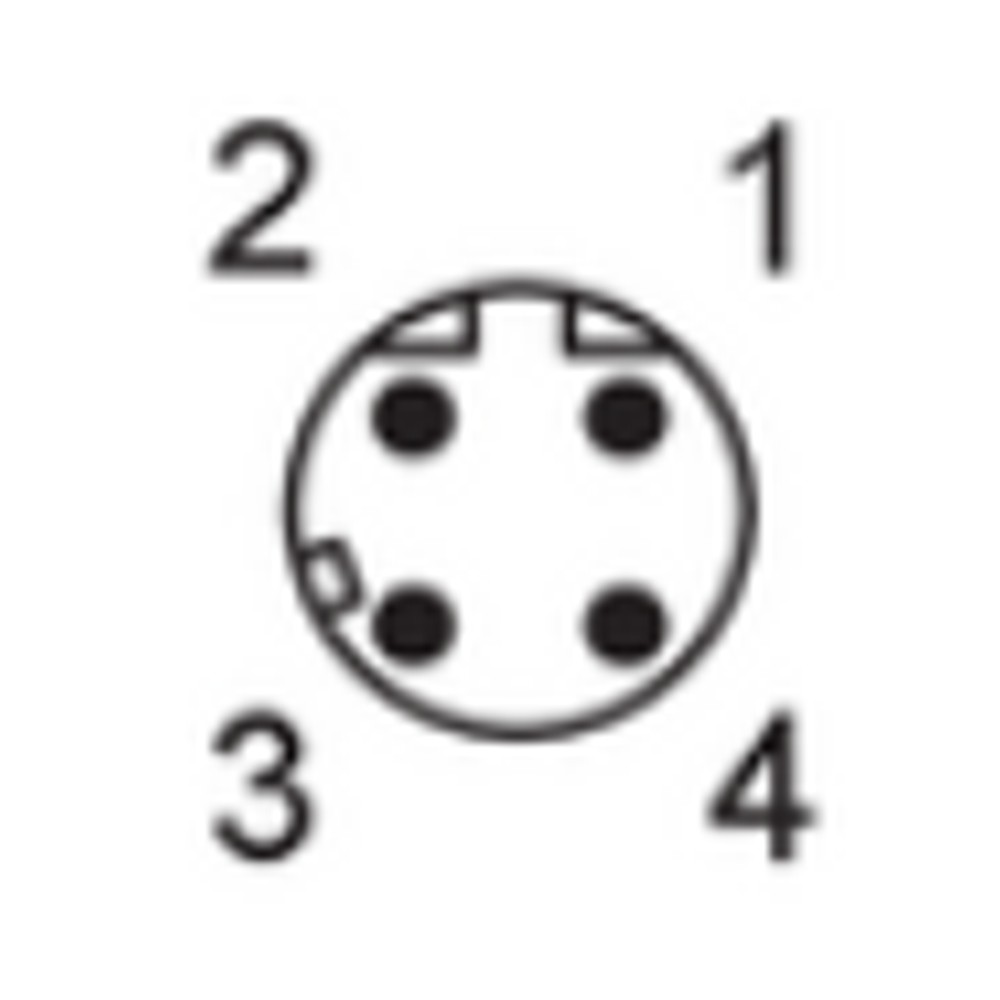

M12 D-coded
Padrão de conexão circular para Ethernet industrial que impede conexões incorretas com outros tipos de codificação (Ref.: Conector).
Blindagem
Camada protetora metálica ao redor dos condutores para minimizar a interferência eletromagnética externa (Ref.: Característica especial).
PUR (Poliuretano)
Material do revestimento externo do cabo, escolhido pela alta resistência mecânica, abrasão e óleo (Ref.: Material do invólucro).
IP67
Grau de proteção que indica total vedação contra poeira e resistência à imersão temporária em água (Ref.: Grau de proteção).
Sem halogênio
Material que não libera gases tóxicos ou corrosivos em caso de combustão, aumentando a segurança em incêndios (Ref.: Característica especial).
