Cabo Ethernet Industrial IFM EVC912 M12

Pré-visualizar: EVC912 IFM - Cabo Ethernet Ind. Automação M12 Ang/Reto 1m Blind.

EVC912 IFM - Cabo Ethernet Ind. Automação M12 Ang/Reto 1m Blind.

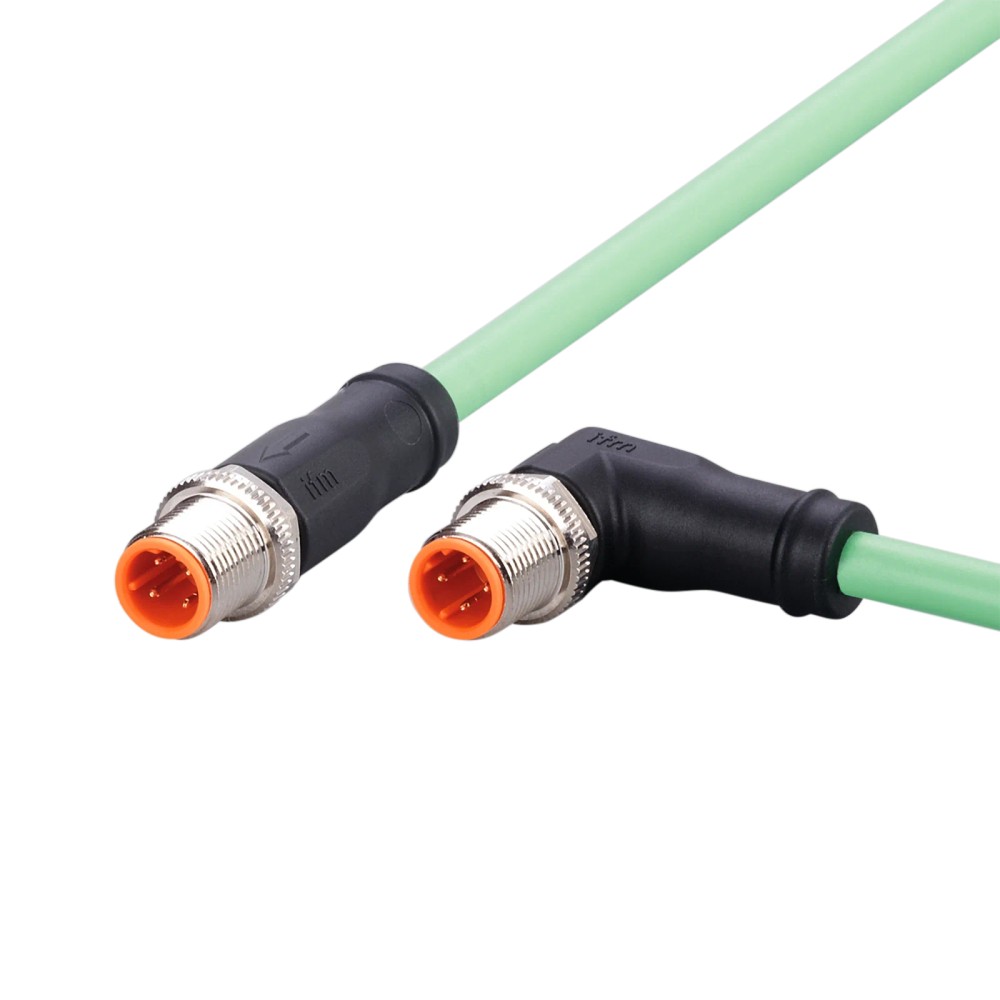

Imagem meramente ilustrativa

R$ 234,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC912
EAN: 4021179327862
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVC912 IFM - Cabo Ethernet Ind. Automação M12 Ang/Reto 1m Blind."

Destaques do Produto

Tipo de Conexão

M12 Angular/Reto, 4 polos

Comprimento

1 metro

Material do Revestimento

PUR (Sem Halogênio)

Aplicação

Ethernet Industrial (CAT5/5e)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Ethernet Industrial IFM EVC912 - M12 Angular/Reto 1m

O EVC912 é um cabo de ligação para Ethernet Industrial de alta performance, equipado com conectores M12 (código D) de 4 polos. Desenvolvido para automação industrial, suporta comunicação CAT5/CAT5e com velocidade de até 100 Mbit/s. O cabo possui revestimento em PUR, oferecendo alta resistência a dobramentos e esforço de torção, ideal para ambientes fabris.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código SKU	EVC912

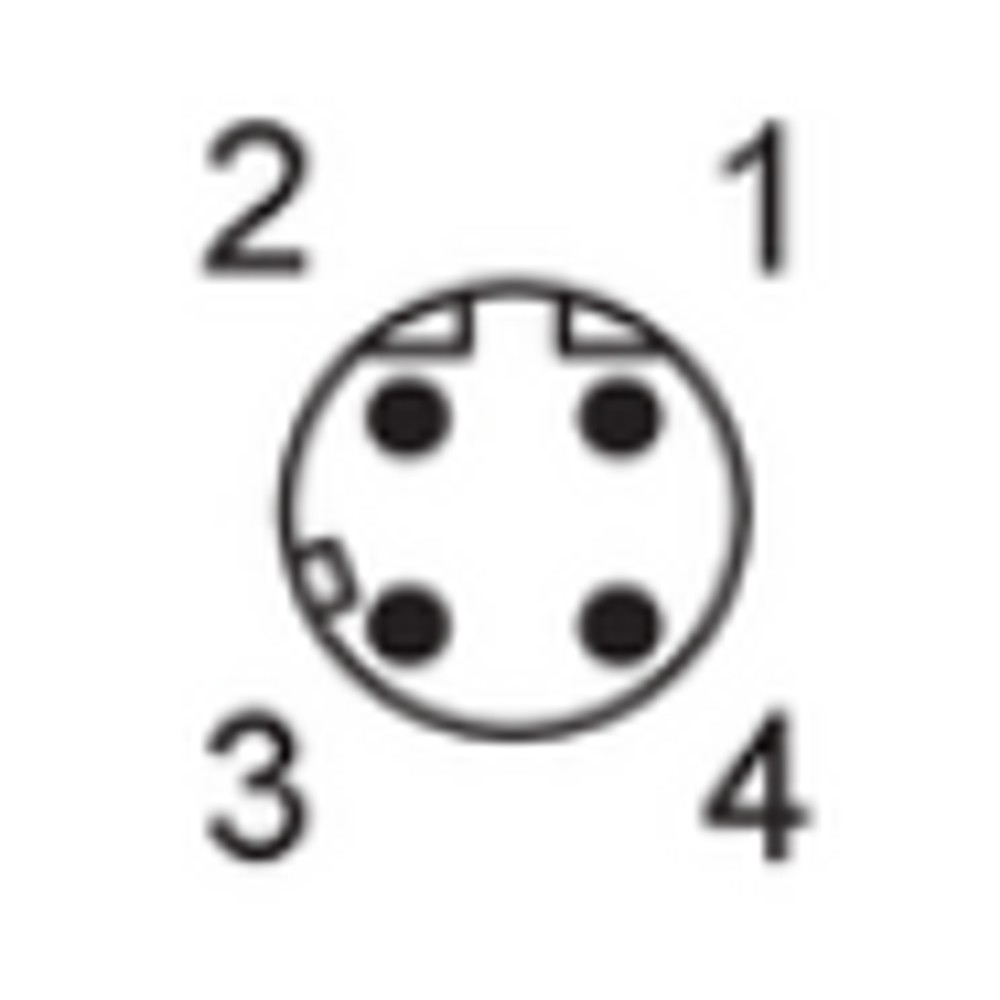

Tipo de Conector	M12 D-coded, 4 polos
Grau de Proteção	IP65 / IP67
Blindagem	Sim
Comprimento	1 m
Material	PUR / Latão Niquelado
Temperatura	-40 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Ambientes com presença de lubrificantes e fluidos de corte.
Aplicações que exigem alta mobilidade (esteiras/braços robóticos) com esforço de torção de ± 180 °/m.

⚠ Considere outro se precisa de:

Aplicações com raio de curvatura inferior a 65 mm (10x o diâmetro do cabo de 6,5 mm).
Ambientes com temperaturas contínuas acima de 90°C.
Conexão em portas que não utilizam o padrão M12 D-coded (4 polos).

APLICAÇÕES E USO

Conectividade de dispositivos em redes Ethernet Industrial (Profinet/EtherCAT).
Ambientes com presença de lubrificantes e fluidos refrigerantes.
Aplicações móveis em máquinas-ferramenta (braços robóticos ou esteiras) devido ao ciclo de vida superior a 3 milhões de dobras.

COMO ESCOLHER

Antes de comprar o Cabo Ethernet Industrial IFM EVC912 - M12 Angular/Reto 1m, verifique estes pontos:

Quando escolher este cabo

Utilize o EVC912 para conexões entre dispositivos que demandam padrão M12 D-coded em ambientes industriais, onde a flexibilidade e a resistência a fluidos são requisitos de projeto.

Quando buscar outra alternativa

Busque outro modelo se a sua rede exigir codificação X ou S (para Gigabit Ethernet ou maior corrente), ou se o ambiente possuir temperaturas extremas fora do range de -40°C a 90°C.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Material do invólucro	TPU	Material do corpo do conector para resistência a agentes químicos.
Material da porca	Latão, niquelado	Material de fixação do conector.
Comprimento do cabo	1 m	Comprimento nominal do componente.
Diâmetro do cabo	6,5 mm	Dimensão física do revestimento externo.

Dados elétricos
Tensão de operação	30 AC / 60 DC V	Limites de operação elétrica.
Corrente nominal	4 A	Capacidade máxima de carga do cabeamento.
Classe de proteção	III	Proteção elétrica contra choque.

Condições ambientais
Grau de proteção	IP 65, IP 67	Proteção contra poeira e umidade conforme normas.
Temperatura ambiente	-40...90 °C	Faixa de temperatura operacional permitida.
Ciclos de curvatura	> 3 milhões	Resistência a movimento cíclico.
Esforço de torção	± 180 °/m	Capacidade de torção para aplicações móveis.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5

• CAT5e

• Profinet

Conexões

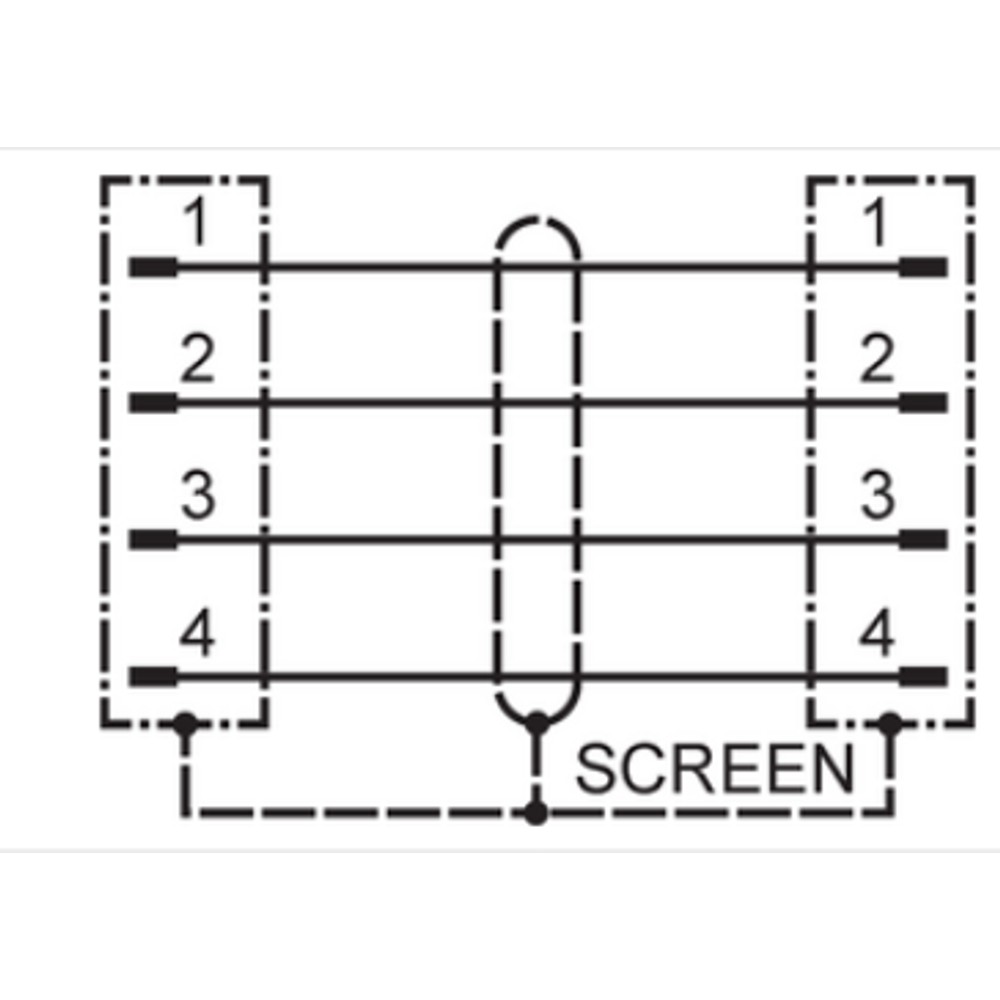

Elétrica Conexão elétrica padronizada 4 polos com travamento em latão niquelado.

Processo Conector M12 angular para conexão de dados rápida e eficiente em espaços confinados.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes de 100 Mbit/s (Profinet)	✓	Especificado como CAT5/CAT5e com conector D-coded, ideal para esta velocidade.
Aplicações de robótica flexível	✓	Resistência de > 3 milhões de ciclos de curvatura e esforço de torção de ± 180°/m.
Gigabit Ethernet (1000 Mbit/s)	✗	Este cabo é limitado a 100 Mbit/s; para Gigabit, utilize codificação X.

INSTALAÇÃO

Como instalar o Cabo Ethernet Industrial IFM EVC912 - M12 Angular/Reto 1m

Desligue a fonte de alimentação do dispositivo antes da conexão.
Inspecione os conectores M12 em busca de sujidade ou danos nos contatos.
Alinhe a marcação do conector macho com a fêmea (codificação D).
Encaixe o conector angular no dispositivo de destino.
Rosqueie manualmente a porca de travamento.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.

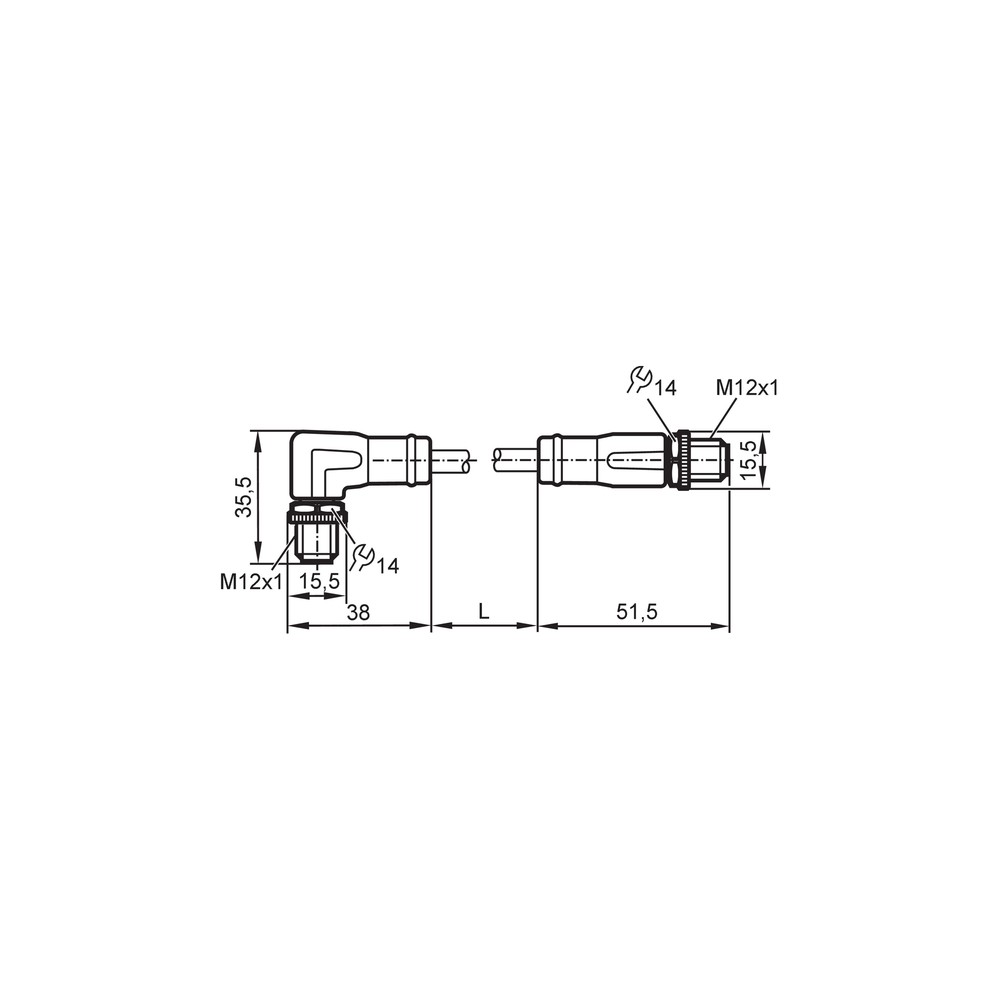

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Mau contato ou instabilidade intermitente na conexão Ethernet.	Torque de aperto incorreto (< 0,6 Nm ou > 1,2 Nm) ou uso de ferramenta inadequada.	Verificar se o conector está firmemente fixado e se o oring de vedação está posicionado corretamente.
Deterioração prematura da blindagem ou falha na transmissão de dados.	Raio de curvatura do cabo instalado menor que 65 mm.	Inspecionar visualmente o cabo em busca de dobras excessivas próximo à saída do conector.
Ruído eletromagnético interferindo na comunicação.	Aterramento ineficiente da blindagem no painel ou máquina.	Testar a continuidade da blindagem metálica do conector até o ponto de aterramento comum.
Rigidez extrema ou degradação do material do revestimento (PUR).	Exposição à temperatura fora do range de -40°C a 90°C.	Conferir se a temperatura local de operação está dentro dos limites da folha de dados.

DOCUMENTAÇÃO TÉCNICA

Datasheet - Cabo EVC912 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo de ligação EVC912 da IFM?

O cabo EVC912 é um cabo de ligação para Ethernet Industrial, projetado para transmitir dados e energia em ambientes de automação com conector M12 D-coded.

Com quais dispositivos e protocolos este cabo é compatível?

Ele é compatível com aplicações que exigem comunicação Industrial Ethernet (CAT5/CAT5e) a 100 Mbit/s, utilizando conectores M12 com codificação D de 4 polos.

Onde este produto não deve ser utilizado?

Este cabo não é adequado para ambientes onde a temperatura excede o limite operacional de 90°C ou para aplicações que exijam uma classificação de proteção superior a IP67.

Ele resiste a qualquer tipo de óleo ou químico industrial?

O cabo não possui resistência específica a agentes químicos não listados na ficha técnica; consulte o manual para compatibilidade de lubrificantes específicos.

Como diagnosticar falhas de comunicação neste cabo?

Sintomas como perda de pacotes ou desconexões intermitentes podem indicar falha na integridade física do cabo, sendo necessário verificar se o raio de curvatura mínimo de 10x o diâmetro foi respeitado.

O que verificar antes de trocar o cabo por suspeita de defeito?

Antes de substituir o cabo, verifique se o torque de aperto dos conectores está entre 0,6 e 1,2 Nm e se a blindagem está corretamente aterrada conforme projeto elétrico.

Devo comprar este modelo de 1 metro ou um maior?

Sim, a escolha entre este modelo de 1 metro e outras extensões depende exclusivamente da distância física necessária; as características elétricas e mecânicas são idênticas entre as variantes da série.

Este cabo vem em kit ou é vendido individualmente?

Este é um componente de conexão dedicado; não faz parte de kits e é fornecido como unidade individual pronta para aplicação industrial.

Quais cuidados tomar na instalação?

A instalação deve seguir o alinhamento reto dos conectores para evitar torção excessiva; utilize apenas ferramentas adequadas para o torque especificado de 0,6 a 1,2 Nm.

Como funciona a procedência e faturamento deste item?

Este produto possui origem na linha de tecnologia de conexão da IFM e a nota fiscal é emitida diretamente pelo fabricante, garantindo a rastreabilidade total.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de interface para conectores M12 usado especificamente em redes Ethernet Industrial (100 Mbit/s).

IP67

Grau de proteção que indica total proteção contra poeira e imersão temporária em água (Ref.: IEC 60529).

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica e flexibilidade para aplicações móveis.

Blindagem

Camada interna do cabo que protege contra interferências eletromagnéticas (EMI), garantindo a integridade dos dados.

PROFINET Type C

Certificação para cabos destinados a aplicações industriais móveis de alta exigência (Ref.: norma PROFINET).
