Cabo Ethernet Industrial IFM EVC909 M12 20m PUR

Pré-visualizar: EVC909 IFM - Cabo Ethernet IFM Automação Industrial M12 D-Code 20m PUR

EVC909 IFM - Cabo Ethernet IFM Automação Industrial M12 D-Code 20m PUR

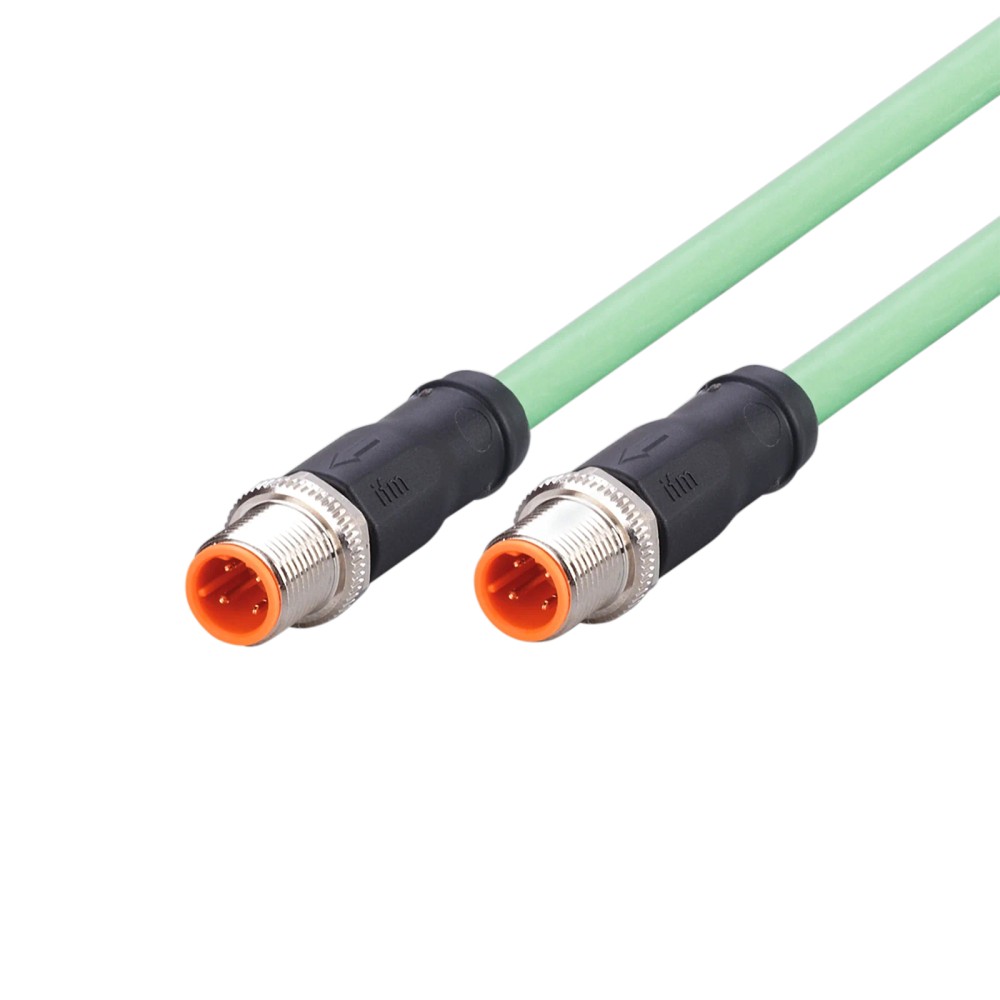

Imagem meramente ilustrativa

R$ 1.281,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC909
EAN: 4021179327831
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC909 IFM - Cabo Ethernet IFM Automação Industrial M12 D-Code 20m PUR"

Destaques do Produto

Comprimento

20 m

Codificação do conector

M12, código D

Rede

CAT5/CAT5e, 100 Mbit/s

Revestimento

PUR, sem halogênio, blindado

Ambiente

IP65/IP67; faixa móvel de -25 a 90 °C

Flexão

Raio mínimo de 10 x o diâmetro do cabo em aplicação flexível

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC909 IFM - Cabo Ethernet IFM Automação Industrial M12 D-Code 20 m PUR

O IFM EVC909 é um cabo de ligação Ethernet industrial com conector M12 reto, codificação D, destinado à conexão de equipamentos em aplicações de automação. Possui 20 m de comprimento, cabo blindado em PUR e especificação CAT5/CAT5e para transmissão de até 100 Mbit/s. A ficha informa proteção IP65/IP67, contatos dourados e tolerância a movimentos de flexão e deslocamento.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC909
Tipo	Cabo de ligação Ethernet, código D
Comprimento	20 m
Conector	1 x M12 reto, codificação D, 4 contatos
Cabo	PUR, sem halogênio, verde, blindado; 4 x 0,34 mm²
Rede informada	CAT5/CAT5e; 100 Mbit/s
Proteção	IP65 e IP67
Temperatura ambiente	-40 a 90 °C; em aplicação móvel: -25 a 90 °C
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo
Corrente nominal / tensão de operação	4 A / 30 V AC e 60 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões Ethernet industriais que utilizem interface M12 com codificação D e correspondência elétrica adequada.
Aplicações de automação industrial e máquinas-ferramentas; a ficha também cita ambientes com refrigerantes e lubrificantes.
Instalações que exijam cabo blindado de 20 m, especificação CAT5/CAT5e e transmissão de até 100 Mbit/s.
Aplicações móveis dentro da faixa de temperatura informada e respeitando o raio mínimo de flexão.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector com codificação diferente de D ou conexão que não corresponda ao M12 do cabo.
Não usar como substituto de um cabo de alimentação ou de outro tipo de conexão sem confirmar a compatibilidade elétrica e de pinagem do equipamento.
Não aplicar em condição móvel abaixo de -25 °C ou acima de 90 °C, nem em condição fixa fora de -40 a 90 °C.
Não instalar em aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: ligação Ethernet industrial em sistemas de automação, incluindo máquinas-ferramentas; a ficha também cita aplicações com refrigerantes e lubrificantes.
Aplicação condicionada: instalação móvel com movimento horizontal, desde que sejam respeitados os limites informados de velocidade, aceleração, temperatura e flexão.
A ficha informa IP65/IP67, mas não detalha condições de montagem, duração de exposição ou compatibilidade química específica; valide essas condições com o fabricante para o ambiente real.
A compatibilidade com equipamentos específicos depende da correspondência do conector M12 codificado D, da pinagem e dos requisitos elétricos e de rede do sistema. A ficha não identifica modelos de dispositivos específicos.

COMO ESCOLHER

Antes de comprar o EVC909 IFM - Cabo Ethernet IFM Automação Industrial M12 D-Code 20 m PUR, verifique estes pontos:

Escolha o EVC909 quando

A instalação exigir 20 m de cabo Ethernet industrial, conector M12 reto codificado D e compatibilidade de rede CAT5/CAT5e a 100 Mbit/s. Confirme também a pinagem dos equipamentos e o espaço de instalação para o conector.

Considere outra configuração quando

O equipamento exigir comprimento diferente, outra codificação ou interface, ou quando a aplicação móvel exceder a faixa de -25 a 90 °C ou o limite de flexão informado. A ficha não especifica pinagem detalhada nem compatibilidade com protocolos ou dispositivos específicos; valide esses pontos no datasheet e na documentação dos equipamentos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação; cabo com conector	Classificação indicada para o produto.
Modelo	Cabo Ethernet, código D	Identificação do tipo de conexão.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes; Industrial Ethernet	Cenários descritos na ficha do produto.
Categoria de rede	CAT5/CAT5e; 100 Mbit/s	Categoria e velocidade de transmissão informadas.
Tipo de cabo para rede	PROFINET Type C	Identificação informada para o cabo; observar os requisitos da instalação.

Dados elétricos e de comunicação
Tensão de operação	30 V AC / 60 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A	Valor informado para o cabo; não substitui a validação dos requisitos elétricos do equipamento.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Velocidade de transmissão	100 Mbit/s	Valor informado para CAT5/CAT5e.

Conexões
Conector	1 x M12, reto; codificação D	Configuração do conector indicada para o produto.
Número de contatos	4	Contagem informada para o conector.
Material dos contatos	Dourado	Acabamento indicado na ficha.
Corpo do conector	TPU, preto	Material e cor informados para o corpo.
Bloqueio	Latão niquelado	Material informado para o elemento de bloqueio.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa indicada para o aperto da conexão.
Conexão elétrica do cabo	4 x 0,34 mm² (7 x Ø 0,25 mm)	Composição dos condutores informada na ficha.

Cabo e construção
Comprimento	20 m	Comprimento nominal informado.
Revestimento do cabo	PUR	Material do revestimento externo.
Diâmetro do cabo	6,5 mm	Diâmetro informado; usado como referência para o raio mínimo de flexão.
Blindagem	Blindado; blindagem aplicada	Característica construtiva indicada para o cabo.
Isento de halogênio	Sim	Característica informada na ficha.
Sem silicone	Sim	Característica informada na ficha.
Material do invólucro	TPU	Material indicado para o invólucro do conector.
Material da porca	Latão niquelado	Material indicado para a porca/bloqueio.

Proteção e condições ambientais
Grau de proteção	IP65, IP67	Classes de proteção indicadas; a ficha não detalha condições de montagem ou ensaio para cada classificação.
Temperatura ambiente de operação	-40 a 90 °C	Faixa informada para condição de operação.
Temperatura ambiente em aplicação móvel	-25 a 90 °C	Faixa específica informada para condição móvel.

Dados mecânicos e movimento
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Limite mínimo indicado para aplicação flexível; considerar o diâmetro de 6,5 mm.
Ciclos de curvatura	> 3 milhões	Valor informado para tolerância a ciclos de curvatura.
Tolerância a dobras e deslocamentos	Sim	Característica indicada na ficha.
Esforço de torção	± 180 °/m	Limite informado para esforço de torção.
Velocidade máxima de movimento	3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados de fornecimento e identificação
Marca	IFM	Marca indicada nos dados do produto.
SKU / Part number	EVC909	Identificação comercial e código do produto no anúncio.
GTIN	4021179327831	Identificador global informado.
Peso	1259,7 g	Peso informado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Unidade de fornecimento indicada.
NCM	8544.42.00	Código fiscal informado no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Ethernet industrial; CAT5/CAT5e; velocidade informada de 100 Mbit/s.

• A ficha identifica o cabo como PROFINET Type C; confirme os requisitos de rede e instalação do sistema antes da aplicação.

Conexões

Elétrica Um conector M12 reto, codificação D, com 4 contatos dourados. Cabo blindado, 4 x 0,34 mm². Capacidade de carga total informada: 4 A; tensão de operação: 30 V AC / 60 V DC. Verifique a pinagem e os limites elétricos do equipamento conectado.

Processo Não se aplica como conexão de processo. Trata-se de uma conexão elétrica de comunicação por cabo Ethernet, com conector M12 reto codificado D.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento Ethernet industrial com conector M12 codificado D e requisito de CAT5/CAT5e a 100 Mbit/s	✓	As características de conexão e rede correspondem às informações da ficha; a pinagem do equipamento ainda deve ser conferida.
Equipamento com conector M12 de codificação diferente de D	✗	A codificação do conector informada para o EVC909 é D; a compatibilidade mecânica não está estabelecida para outra codificação.
Instalação móvel dentro de -25 a 90 °C, respeitando raio mínimo de flexão de 10 x o diâmetro do cabo	✓	A ficha informa essa faixa de temperatura para condição móvel e o raio mínimo para aplicação flexível.
Instalação móvel abaixo de -25 °C ou acima de 90 °C	✗	A condição excede a faixa de temperatura móvel informada para o cabo.
Conexão de alimentação ou ligação de motor sem validação de pinagem e requisitos elétricos	✗	O produto é descrito como cabo Ethernet; a ficha não o especifica como cabo de alimentação ou de motor.

INSTALAÇÃO

Como instalar o EVC909 IFM - Cabo Ethernet IFM Automação Industrial M12 D-Code 20 m PUR

Confirme que as interfaces dos equipamentos são M12 com codificação D e que a pinagem corresponde à documentação de ambos.
Verifique que o comprimento de 20 m atende ao trajeto e que o cabo não ficará tensionado ou sujeito a esmagamento.
Planeje o percurso respeitando o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.
Em movimento, mantenha a instalação dentro da faixa móvel de -25 a 90 °C e dos limites de movimento especificados na ficha.
Conecte o M12 reto e aperte conforme o torque máximo informado de 0,6 a 1,2 Nm, sem excedê-lo.
Após a montagem, verifique o assentamento do conector, a continuidade da blindagem conforme o projeto e a comunicação da rede; consulte o datasheet para detalhes de ligação.

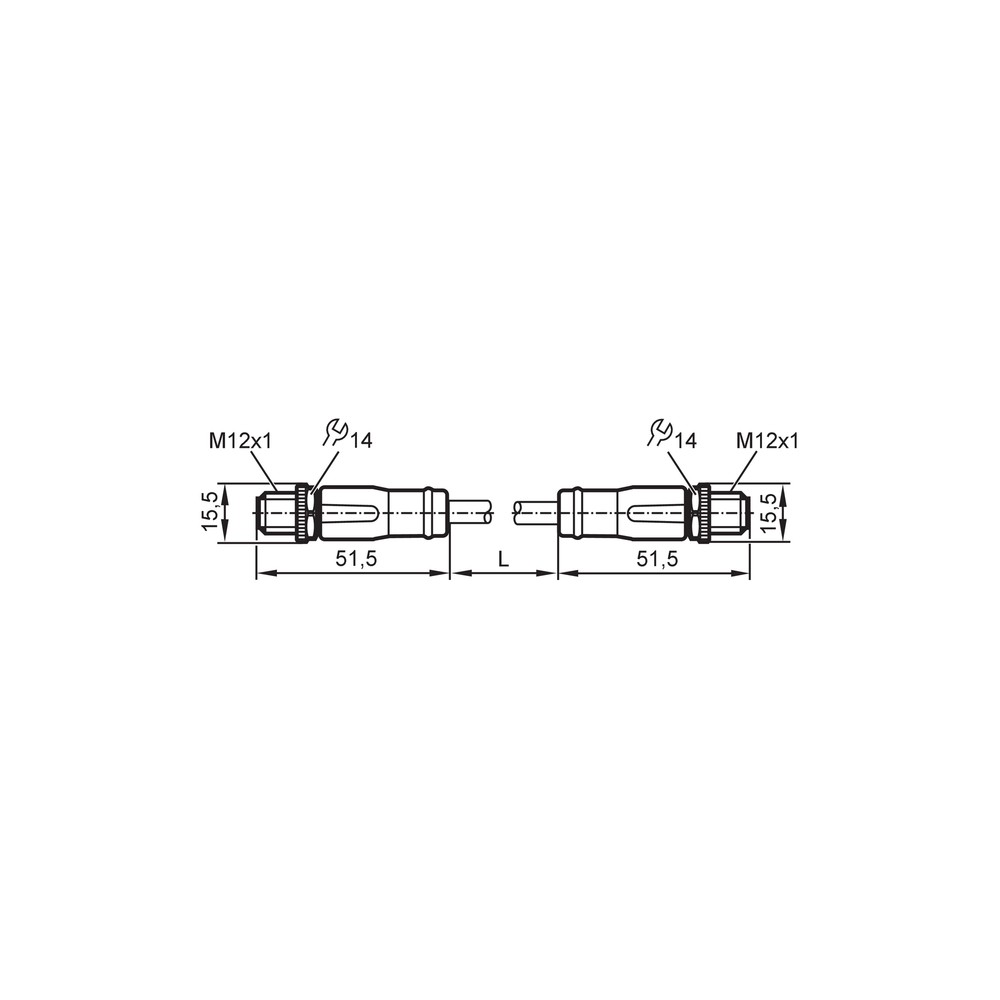

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão Ethernet não estabelece link.	Conector não totalmente acoplado, codificação ou pinagem incompatível, ou problema no equipamento ou na rede.	Confirme a codificação D nas duas interfaces, confira a pinagem nos documentos dos equipamentos e teste a conexão com um ponto de rede conhecido.
Comunicação intermitente durante o movimento do cabo.	Raio de curvatura abaixo do mínimo, tração ou movimento fora dos limites informados.	Inspecione o trajeto em movimento e compare a curvatura com o mínimo de 10 vezes o diâmetro do cabo; confira também velocidade e aceleração da aplicação.
Falha de comunicação após exposição do conector ao ambiente.	Acoplamento ou vedação inadequados, ou condição de instalação que não atende às condições aplicáveis à proteção IP informada.	Inspecione o encaixe e o estado do conector e valide a montagem e as condições de exposição com o datasheet; a classificação IP depende das condições de instalação.
O link não funciona apesar de o conector encaixar mecanicamente.	Compatibilidade mecânica sem correspondência elétrica ou de pinagem, ou configuração de rede diferente dos requisitos do sistema.	Compare a codificação, a pinagem e os requisitos da porta nos documentos dos equipamentos; confirme que a aplicação corresponde à especificação CAT5/CAT5e e 100 Mbit/s indicada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC909 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC909 e para que serve?

É um cabo de ligação Ethernet industrial de 20 m com conector M12 codificado D. A ficha o destina a aplicações de automação industrial e informa CAT5/CAT5e a 100 Mbit/s.

O conector é reto e quantos contatos possui?

Sim. O EVC909 tem um conector M12 reto, codificação D, com 4 contatos dourados.

O cabo serve para uma porta M12 com codificação diferente de D?

A ficha especifica codificação D, portanto não se deve presumir compatibilidade mecânica com outra codificação. Confira a interface do equipamento antes da compra.

Posso usar este cabo como ligação de motor ou cabo de alimentação?

A ficha descreve o EVC909 como cabo Ethernet, não como cabo de motor ou de alimentação. Use-o nessas funções somente se a documentação dos equipamentos confirmar explicitamente a compatibilidade elétrica e de pinagem.

O cabo está conectado, mas não aparece comunicação; o que devo verificar antes de substituí-lo?

Confira o encaixe, a codificação e a pinagem nas duas extremidades e valide os requisitos da porta Ethernet. Se possível, teste o equipamento e a rede com uma conexão conhecida.

A comunicação falha quando o cabo se movimenta; o que pode causar isso?

Uma causa possível é curvatura abaixo do limite ou movimento fora das condições especificadas. Inspecione o percurso e verifique o raio mínimo e os limites de velocidade e aceleração da aplicação.

Para uma instalação de 20 m, escolho este cabo ou compro conectores e cabo separadamente?

O EVC909 é fornecido como cabo de ligação com conectores e comprimento de 20 m. A ficha não informa a disponibilidade ou a composição de um kit de montagem separado; compare a configuração necessária com os dados do fabricante.

Quando devo escolher outra versão em vez do EVC909?

Procure outra configuração se precisar de outro comprimento ou de uma codificação diferente de D. Para velocidade, pinagem ou condições fora das especificações deste modelo, valide a alternativa na documentação do fabricante.

Que cuidados devo ter ao instalar o cabo em uma parte móvel da máquina?

Respeite a faixa de temperatura móvel de -25 a 90 °C e o raio mínimo de flexão de 10 vezes o diâmetro do cabo. A ficha também informa limites de velocidade e aceleração para uma condição específica de deslocamento horizontal.

O produto acompanha acessórios ou documentação de ligação?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O datasheet do fabricante está disponível para consulta; esquema de pinagem e vídeo de instalação não foram fornecidos nos dados do produto.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento mecânico do conector M12 indicado para a conexão Ethernet especificada no produto. (Ref.: conector M12, codificação D)

CAT5/CAT5e

Categorias de cabo de rede indicadas para a aplicação Ethernet deste produto. (Ref.: CAT5/CAT5e; 100 Mbit/s)

Blindagem

Elemento construtivo indicado para o cabo, relevante à instalação de comunicação conforme o projeto do sistema. (Ref.: cabo blindado; blindagem aplicada)

Raio de flexão

Limite mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mínimo de 10 x o diâmetro do cabo)

Grau de proteção IP

Classificação de proteção indicada para o produto, cuja aplicação depende das condições de montagem e exposição. (Ref.: IP65, IP67)
