Cabo Ethernet IFM EVC908 M12 10m Blindado Industrial

Pré-visualizar: EVC908 IFM - Cabo de Ligação Ethernet M12 Automação Industrial 10m Blindado PUR

EVC908 IFM - Cabo de Ligação Ethernet M12 Automação Industrial 10m Blindado PUR

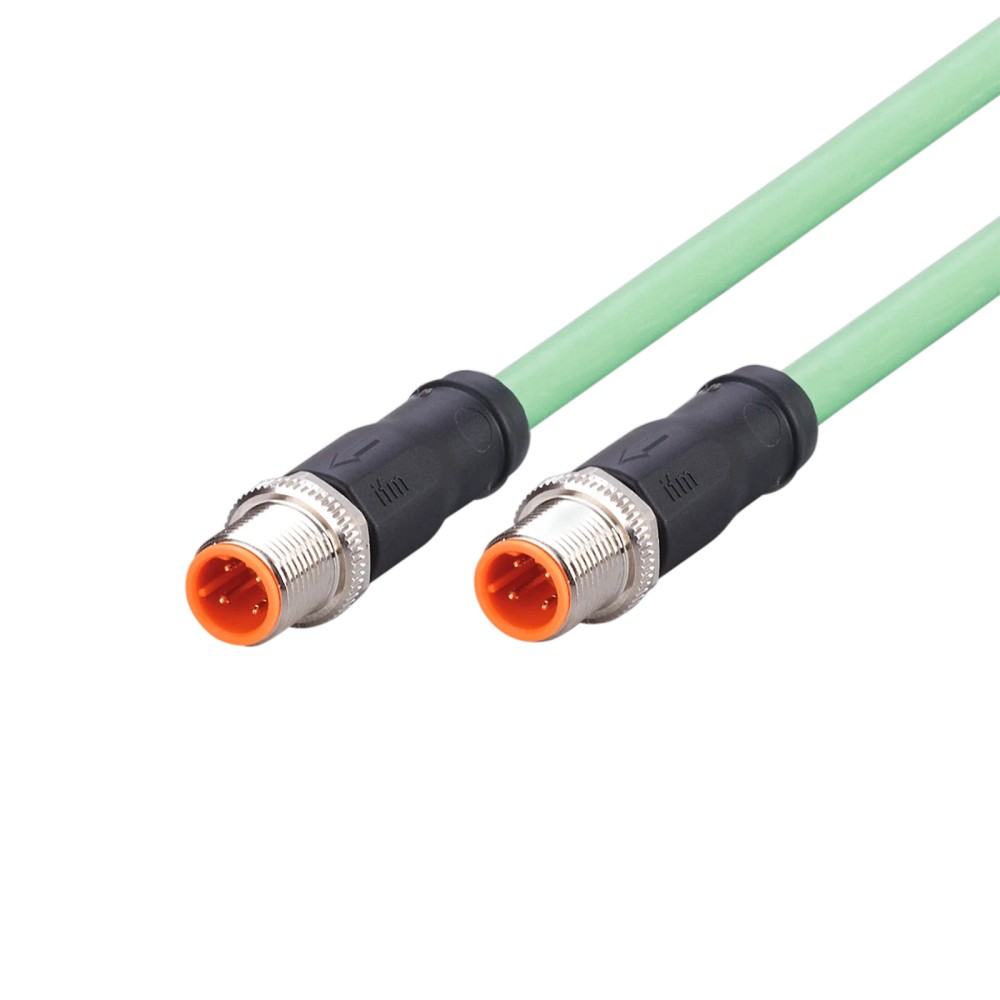

Imagem meramente ilustrativa

R$ 733,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC908
EAN: 4021179327824
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC908 IFM - Cabo de Ligação Ethernet M12 Automação Industrial 10m Blindado PUR"

Destaques do Produto

Comprimento

10 m

Conexão

M12 reto, codificação D, 4 contatos

Rede

Industrial Ethernet CAT5/CAT5e, 100 Mbit/s; PROFINET Type C

Construção do cabo

Blindado, PUR, sem halogênio, Ø 6,5 mm

Ambiente

Proteção IP65/IP67; temperatura conforme condição fixa ou móvel

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet IFM EVC908, M12 Código D, 10 m, Blindado PUR

O IFM EVC908 é um cabo de ligação Ethernet para conectar equipamentos em aplicações de automação industrial. Possui conector M12 reto com codificação D, cabo blindado de 10 m com revestimento PUR e especificação PROFINET Type C. A ficha informa aplicação em Industrial Ethernet CAT5/CAT5e a 100 Mbit/s e proteção IP65/IP67 nas condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC908
Comprimento do cabo	10 m
Conector	1 × M12 reto, codificação D, 4 contatos dourados
Cabo	PUR, sem halogênio, verde, Ø 6,5 mm, blindado
Especificação de cabo	PROFINET Type C; 4 × 0,34 mm² (7 × Ø 0,25 mm)
Aplicação Ethernet informada	Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s
Proteção informada	IP65 / IP67
Corrente nominal	4 A
Temperatura ambiente	Fixa: -40...90 °C; móvel: -25...90 °C
Raio mínimo de curvatura em aplicação flexível	10 × diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de Industrial Ethernet em automação industrial que exijam cabo de 10 m e interface M12 codificação D compatível.
Aplicações indicadas pelo fabricante em máquinas-ferramentas e ambientes com refrigerantes e lubrificantes, respeitando as condições de instalação e proteção especificadas.
Instalações que utilizem CAT5/CAT5e a 100 Mbit/s e sejam compatíveis com PROFINET Type C.

⚠ Considere outro se precisa de:

Não selecione este cabo se a conexão requerida não for M12 codificação D ou se o equipamento exigir outra configuração de conector; confirme a interface do equipamento antes da compra.
Não use o raio mínimo informado como raio de instalação menor que 10 × o diâmetro do cabo em aplicação flexível.
Não trate IP65/IP67 como proteção válida com o conector desconectado ou montado fora das condições de acoplamento especificadas pelo fabricante.

APLICAÇÕES E USO

Uso comprovado pela ficha: conexão em aplicações industriais e de automação industrial, incluindo máquinas-ferramentas e aplicações com refrigerantes e lubrificantes.
Uso em Industrial Ethernet CAT5/CAT5e a 100 Mbit/s e cabo especificado como PROFINET Type C, respeitando a compatibilidade da porta e dos dispositivos conectados.
Em instalação fixa, opere dentro de -40...90 °C; em instalação móvel, dentro de -25...90 °C. Para aplicação flexível, respeite raio mínimo de 10 × o diâmetro do cabo.
A ficha informa velocidade de movimento de até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; não extrapole esse dado para outras condições.
Possíveis usos em outras arquiteturas Ethernet devem ser confirmados com o fabricante e com as especificações dos equipamentos; a ficha não declara compatibilidade universal.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet IFM EVC908, M12 Código D, 10 m, Blindado PUR, verifique estes pontos:

Escolha o EVC908 quando

A instalação exigir cabo Ethernet de 10 m, conector M12 reto codificado D e construção blindada PUR, e a rede/equipamentos forem compatíveis com a especificação CAT5/CAT5e a 100 Mbit/s informada.

Verifique a conexão antes de selecionar

Compare a codificação, o formato e a quantidade de contatos M12 com a porta do equipamento. A compatibilidade mecânica do conector não confirma, por si só, compatibilidade elétrica ou de protocolo.

Considere as condições de instalação

Para trecho móvel, confira a temperatura móvel indicada e respeite raio mínimo de curvatura de 10 × o diâmetro do cabo. A ficha também informa mais de 3 milhões de ciclos de curvatura, sem especificar nessa informação as condições completas do ensaio.

Busque outra configuração se necessário

Se o equipamento exigir outro comprimento, outro tipo de conector/codificação ou parâmetros de rede diferentes dos informados, consulte a ficha do equipamento e o catálogo IFM para identificar uma versão compatível. A ausência de um dado nesta ficha não comprova incompatibilidade.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Modelo / SKU / Part number	EVC908	Código de identificação do produto.
GTIN	4021179327824	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação Ethernet	Classificação do item na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	654,7 g	Peso informado no conjunto de atributos do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Aplicação e comunicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes	Cenários de aplicação descritos na ficha do produto.
Tecnologia de rede	Industrial Ethernet	Aplicação de comunicação informada pelo fabricante.
Categoria Ethernet informada	CAT5/CAT5e	Categoria indicada na ficha para a aplicação.
Taxa de comunicação informada	100 Mbit/s	Valor indicado nos dados de aplicação.
Tipo de cabo de rede	PROFINET Type C	Especificação declarada para o cabo.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Limite de operação informado na ficha; confira os requisitos elétricos do equipamento conectado.
Corrente nominal	4 A	Valor nominal informado pelo fabricante; não representa, por si só, a corrente permitida em qualquer condição de instalação.
Classe de proteção elétrica	III	Classificação declarada na ficha.

Conexões e construção elétrica
Conexão do cabo	10 m; PUR; sem halogênio; verde; Ø 6,5 mm; blindado	Características do cabo fornecidas na ficha.
Condutores	4 × 0,34 mm² (7 × Ø 0,25 mm)	Construção dos condutores especificada para o cabo.
Conector	1 × M12, reto, codificação D	Configuração de conexão; confirme o acoplamento com a porta do equipamento.
Contatos	4, dourados	Quantidade e acabamento dos contatos declarados.
Corpo do conector	TPU, preto	Material e cor informados para o corpo do conector.
Bloqueio / porca	Latão niquelado	Material informado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6...1,2 Nm	Faixa de torque indicada para o bloqueio; observe a documentação de montagem do fabricante.
Blindagem	Cabo blindado; blindagem aplicada	Construção indicada para a proteção do cabo contra interferências conforme a instalação.

Condições ambientais e proteção
Grau de proteção	IP65 / IP67	Graus informados na ficha; a proteção depende da montagem e do acoplamento nas condições definidas pelo fabricante.
Temperatura ambiente, instalação fixa	-40...90 °C	Faixa indicada para condição fixa.
Temperatura ambiente, instalação móvel	-25...90 °C	Faixa indicada para condição móvel.
Material do revestimento do cabo	PUR	Material da capa externa declarado.
Sem halogênio	Sim	Característica declarada para o revestimento/cabo.
Sem silicone	Sim	Característica declarada na ficha.
Material do invólucro	TPU	Material informado para o invólucro do conector.

Dados mecânicos e movimento
Comprimento do cabo	10 m	Comprimento total informado.
Diâmetro do cabo	6,5 mm	Diâmetro externo declarado; usado como referência para o raio mínimo de curvatura.
Raio mínimo de curvatura em aplicação flexível	10 × diâmetro do cabo	Limite mínimo indicado para aplicação flexível.
Ciclos de curvatura	> 3 milhões	Valor declarado; a ficha resumida não detalha as condições completas do ensaio.
Esforço de torção	±180°/m	Valor de torção indicado na ficha.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; observe os limites de curvatura e movimento especificados.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica informada para movimento; não extrapolar para outros percursos ou acelerações.
Material da porca	Latão niquelado	Material declarado para a porca/bloqueio do conector.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5/CAT5e, 100 Mbit/s, conforme aplicação informada na ficha

• PROFINET Type C, conforme especificação do cabo

Conexões

Elétrica Cabo de 10 m, blindado, 4 × 0,34 mm² (7 × Ø 0,25 mm), conector M12 reto codificação D com 4 contatos dourados. A ficha informa tensão de operação de 30 V AC / 60 V DC e corrente nominal de 4 A; confirme os limites e a pinagem exigidos pelo equipamento no datasheet antes da ligação.

Processo Não se aplica: é um cabo de ligação Ethernet, não possui conexão de processo para fluido ou elemento mecânico de medição.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com porta M12 codificação D e rede Industrial Ethernet compatível com CAT5/CAT5e a 100 Mbit/s	✓	A ficha informa conector M12 reto codificação D e aplicação Industrial Ethernet CAT5/CAT5e a 100 Mbit/s; confirme também a pinagem e os requisitos do equipamento.
Rede ou equipamento que especifique PROFINET Type C	✓	A especificação do cabo indica PROFINET Type C. A compatibilidade final depende dos conectores e requisitos elétricos dos dispositivos conectados.
Equipamento com conector de outra codificação M12 ou interface diferente	✗	A conexão mecânica indicada é M12 reto codificação D. Outra codificação ou interface não corresponde à configuração descrita; não force o acoplamento.
Instalação flexível que exige raio de curvatura inferior a 10 × o diâmetro do cabo	✗	A ficha especifica raio mínimo de curvatura de 10 × o diâmetro em aplicação flexível.
Uso dentro das temperaturas informadas para trecho fixo ou móvel	✓	A ficha indica -40...90 °C para condição fixa e -25...90 °C para condição móvel; verifique qual condição corresponde à instalação.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet IFM EVC908, M12 Código D, 10 m, Blindado PUR

Confirme nos equipamentos a compatibilidade da porta M12 codificação D, a pinagem e os requisitos da rede antes da conexão.
Inspecione cabo, conector e contatos; não instale se houver dano visível ou contaminação que impeça o acoplamento.
Planeje o percurso para evitar tração, esmagamento e contato com superfícies ou condições fora dos limites declarados.
Em trecho flexível, mantenha raio de curvatura igual ou superior a 10 × o diâmetro do cabo e respeite os limites de movimento aplicáveis.
Acople o conector alinhando a codificação, sem forçar, e aperte o bloqueio dentro da faixa indicada de 0,6...1,2 Nm.
Após a instalação, verifique o acoplamento, a continuidade da blindagem conforme o projeto e a comunicação; consulte o datasheet para pinagem e requisitos específicos.

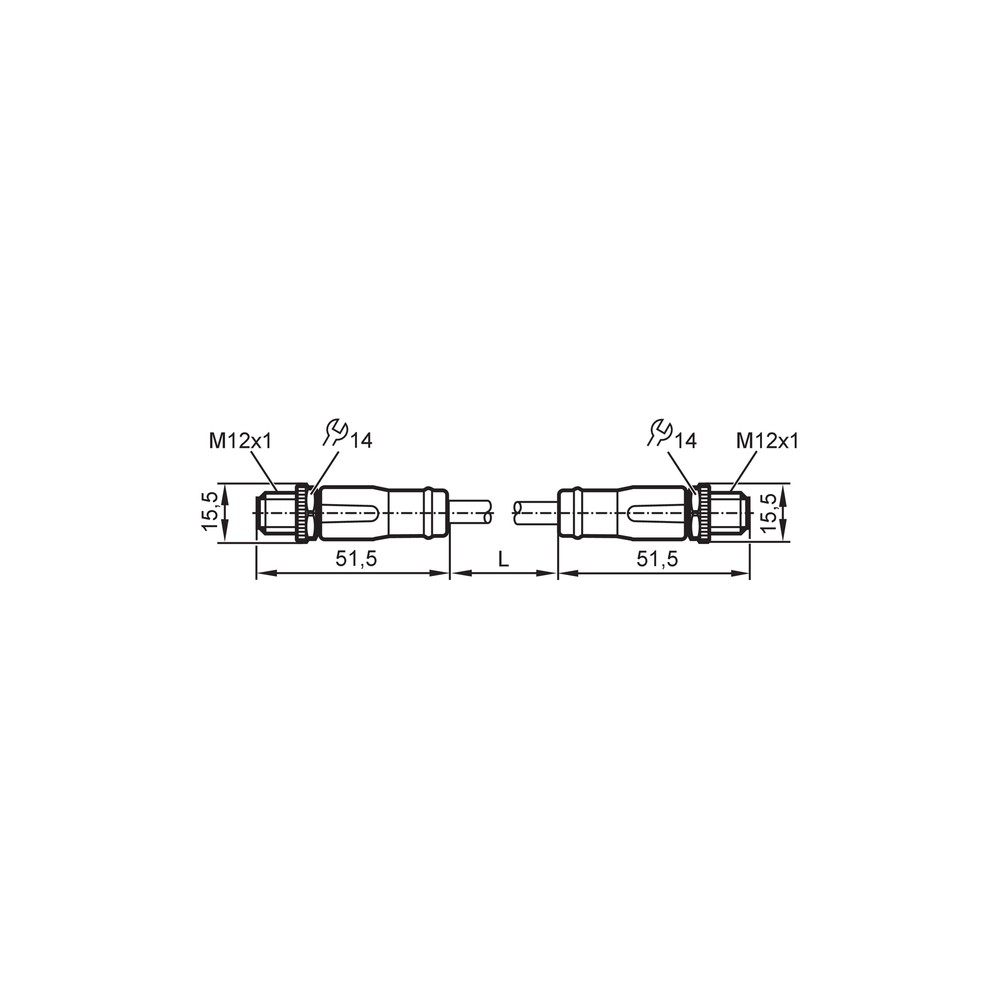

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação Ethernet não estabelece link.	Conector não compatível com a codificação da porta, acoplamento incompleto, pinagem incompatível ou falha no cabo/dispositivo.	Confirme a codificação D e a pinagem exigida pelos equipamentos; inspecione e reassente os conectores e teste o cabo e as portas conforme os procedimentos da rede.
A comunicação apresenta interrupções quando o cabo se movimenta.	Curvatura abaixo do mínimo, tração ou movimento fora das condições especificadas.	Inspecione o percurso durante o movimento e confirme raio mínimo de 10 × o diâmetro; compare velocidade, curso e aceleração com as condições de movimento informadas.
Há falha de comunicação ou suscetibilidade a interferência após a montagem.	Blindagem ou acoplamento do conector não integrado conforme o projeto de instalação, ou interferência externa.	Confira a montagem da blindagem e do conector segundo o datasheet e o projeto do sistema; verifique se o problema persiste com o percurso e as fontes de interferência avaliados.
O conjunto apresenta entrada de umidade ou sujeira na conexão.	Conector não acoplado corretamente, vedação/face de conexão contaminada ou condições de montagem incompatíveis com o grau de proteção declarado.	Desenergize conforme o procedimento da instalação, inspecione as faces de acoplamento e confirme montagem e condição de uso em relação às especificações IP65/IP67 do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC908 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC908 e para que serve?

É um cabo de ligação Ethernet de 10 m para automação industrial. A ficha o especifica com conector M12 codificação D e aplicação Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

O EVC908 é compatível com PROFINET?

A ficha especifica o cabo como PROFINET Type C. Confirme a compatibilidade da porta, pinagem e requisitos dos dispositivos conectados antes da instalação.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há indicação de acessórios incluídos.

Ele serve para uma porta M12 com outra codificação?

A ficha identifica o conector como M12 reto codificação D. Uma porta com outra codificação não corresponde à configuração mecânica descrita; verifique o equipamento e não force o acoplamento.

Posso usar este cabo em uma aplicação que exige raio de curvatura menor que 10 vezes o diâmetro?

Não, essa condição fica abaixo do raio mínimo indicado para aplicação flexível. A ficha especifica no mínimo 10 × o diâmetro do cabo.

A comunicação cai quando o cabo se movimenta: devo trocar o cabo?

Nem sempre; primeiro verifique se o percurso respeita o raio mínimo e as condições de movimento informadas. Confira também o acoplamento, a pinagem e o estado do cabo antes de substituir qualquer componente.

O link não sobe mesmo com os conectores acoplados; o que devo conferir?

Confirme que as portas são compatíveis com M12 codificação D e que a pinagem e os requisitos elétricos correspondem. Depois, inspecione o cabo e teste as portas conforme o procedimento da rede.

Quando escolher este cabo em vez de uma versão com outro comprimento?

Escolha o EVC908 quando o percurso exigir 10 m e as conexões e características da rede coincidirem com a ficha. Se o comprimento requerido for diferente, verifique outra versão no catálogo IFM.

Como faço a instalação sem danificar o conector ou o cabo?

Alinhe a codificação antes de acoplar, não force a conexão e respeite o torque de aperto informado de 0,6...1,2 Nm. Em trecho flexível, mantenha raio de curvatura igual ou superior a 10 × o diâmetro.

Posso usar o EVC908 em trecho móvel continuamente?

A ficha informa mais de 3 milhões de ciclos de curvatura e condições específicas de movimento, mas não detalha todos os parâmetros de ensaio nessa descrição. Valide o curso, a velocidade, a aceleração e o percurso no datasheet antes de especificar para serviço contínuo.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento do conector M12 que identifica sua configuração de conexão; deve corresponder à porta do equipamento. (Ref.: codificação do conector: D)

PROFINET Type C

Especificação declarada para o cabo, associada na ficha à construção para aplicações com movimento. (Ref.: tipo de cabo: PROFINET Type C)

Blindagem

Camada condutiva do cabo destinada a reduzir a influência de interferências eletromagnéticas quando instalada conforme o projeto. (Ref.: cabo blindado; blindagem aplicada)

Raio mínimo de curvatura

Menor raio de dobra indicado para o cabo em aplicação flexível; a instalação deve respeitar o limite declarado. (Ref.: mínimo de 10 × o diâmetro do cabo)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, condicionada à montagem prevista pelo fabricante. (Ref.: IP65 / IP67)
