- Referência do fabricante: EVC907
- EAN: 4021179327817
- NCM do produto: 85444200
Destaques do Produto
Comprimento
5 m...mais
Saiba mais sobre: "EVC907 IFM - Cabo de Ligação Industrial Ethernet Automação Industrial CAT5e 5m Blindado"
Destaques do Produto
Comprimento
5 m
Tipo de Codificação
M12 D-coded
Blindado
Sim
Material
PUR
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

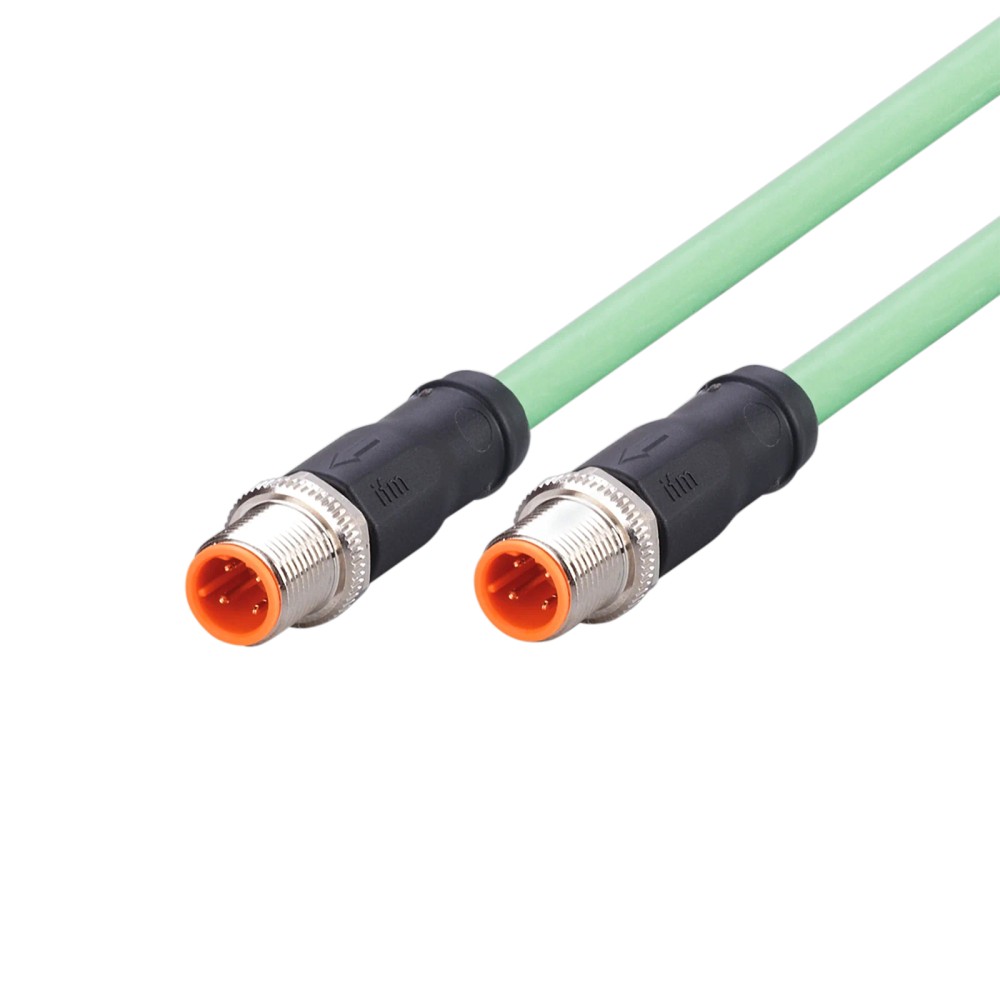

Sobre o EVC907 IFM - Cabo de Ligação Industrial Ethernet Automação Industrial CAT5e 5m Blindado
O EVC907 é um cabo de conexão para Ethernet Industrial projetado para aplicações exigentes de automação e movimentação. Com 5 metros de comprimento, este componente possui blindagem contra interferências e é construído com revestimento em PUR, garantindo resistência a óleo e lubrificantes. É compatível com redes de 100 Mbit/s e apresenta conector M12 com codificação D.
PRINCIPAIS ESPECIFICAÇÕES
| Comprimento do cabo | 5 m |
| Grau de Proteção | IP65/IP67 |
| Material de revestimento | PUR |
| Velocidade de rede | 100 Mbit/s |
| Blindagem | Sim |
| Temperatura de operação | -40 a 90 °C |
| Torque de aperto | 0.6-1.2 Nm |
| Ciclos de curvatura | > 3 milhões |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação industrial e máquinas de ferramentas.
- Ambientes com presença de óleos, refrigerantes e lubrificantes.
- Aplicações que exigem resistência a ciclos de flexão (arraste).
⚠ Considere outro se precisa de:
- Ambientes com requisitos de rede Gigabit Ethernet (CAT6 ou superior).
- Aplicações que exigem cabos de PVC padrão (onde o custo do PUR não se justifica).
- Uso com conectores M12 sem codificação D (incompatibilidade mecânica).
APLICAÇÕES E USO
- Aplicações em redes de automação industrial
- Conexão de máquinas-ferramentas sujeitas a vibração
- Ambientes com exposição a óleos e refrigerantes
- Cadeias cinemáticas com exigência de ciclos de movimento
COMO ESCOLHER
Antes de comprar o EVC907 IFM - Cabo de Ligação Industrial Ethernet Automação Industrial CAT5e 5m Blindado, verifique estes pontos:
Quando escolher o EVC907
Ideal para ambientes industriais que utilizam PROFINET ou Ethernet a 100 Mbit/s, onde o cabo precisa resistir a óleos, lubrificantes e movimentação contínua (mais de 3 milhões de ciclos).
Quando buscar alternativas
Considere outros modelos se a sua aplicação exigir velocidades acima de 100 Mbit/s (Gigabit) ou se o ambiente possuir restrições químicas específicas que o PUR (poliuretano) não suporte.
ESPECIFICAÇÕES TÉCNICAS
| Dados de Comunicação | ||
|---|---|---|
| Tipo de Cabo | Ethernet, código D | Padrão de conexão industrial para redes |
| Velocidade máxima | 100 Mbit/s | Capacidade de transmissão (CAT5/CAT5e) |
| Blindagem | Sim | Proteção contra interferência eletromagnética |
| Dados Mecânicos | ||
|---|---|---|
| Material do revestimento | PUR | Resistência a ambientes químicos industriais |
| Comprimento | 5 m | Dimensão física do produto |

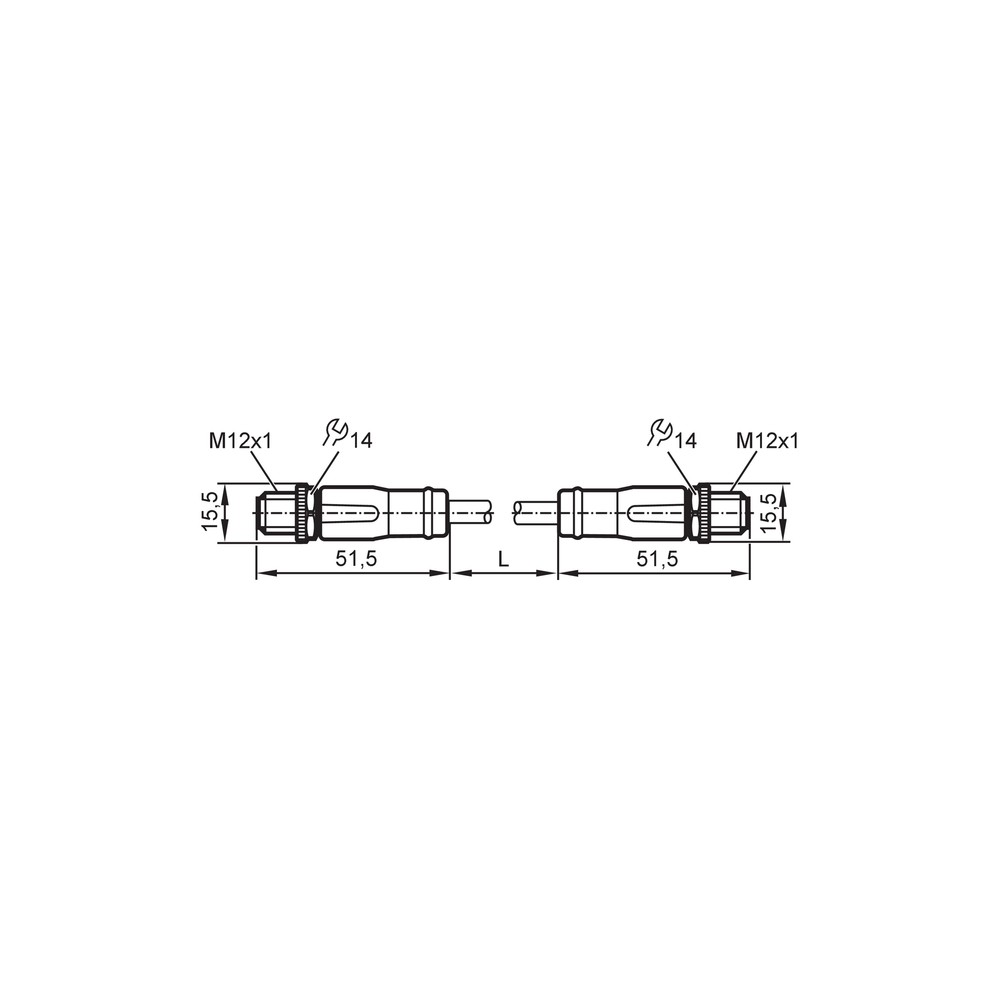

| Diâmetro do cabo | 6.5 mm | Dimensão externa nominal |
| Ciclos de curvatura | > 3 milhões | Capacidade de resistência mecânica |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP65, IP67 | Resistência a poeira e água |
| Faixa de temperatura | -40 a 90 °C | Limites operacionais de temperatura |
| Torque de aperto | 0.6-1.2 Nm | Especificação para instalação do conector |
COMPATIBILIDADE
Comunicação
• Industrial Ethernet
• PROFINET Type C
Conexões
Elétrica
Conector M12, 4 polos, codificação D
Processo
M12, reto
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Redes Gigabit Ethernet | ✗ | O cabo é especificado para 100 Mbit/s (CAT5/CAT5e). |
| Movimentação em esteiras porta-cabos | ✓ | Suporta até 3 milhões de ciclos de curvatura. |
| Ambiente com óleo e refrigeração | ✓ | Revestimento em PUR é resistente a estes químicos industriais. |
INSTALAÇÃO
Como instalar o EVC907 IFM - Cabo de Ligação Industrial Ethernet Automação Industrial CAT5e 5m Blindado
- Verifique se o dispositivo de rede e o cabo estão desenergizados.
- Insira o conector M12 no dispositivo, garantindo o alinhamento da codificação D.
- Gire a porca de travamento manualmente até sentir resistência.
- Utilize chave dinamométrica para aplicar o torque de 0,6 a 1,2 Nm.
- Certifique-se de que o raio de curvatura é superior a 10x o diâmetro do cabo (65mm).
- Verifique o status da comunicação no dispositivo após energizar.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Falhas intermitentes de comunicação de dados. | Violação do raio de curvatura mínimo durante a instalação. | Inspecionar visualmente o cabo em busca de dobras excessivas ou cortes. |
| Entrada de umidade ou falha de contato elétrico. | Torque de aperto inadequado no conector M12. | Verificar se o conector está firmemente fixado seguindo o torque de 0,6-1,2 Nm. |
| Ruído na rede ou perda de pacotes. | Interferência eletromagnética externa. | Verificar a integridade física da blindagem do cabo e o aterramento. |
| Cabo externo danificado ou exposição dos fios internos. | Desgaste por abrasão física. | Realizar inspeção visual periódica do revestimento de PUR. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é este cabo e quais as suas principais especificações?
O EVC907 é um cabo de conexão Industrial Ethernet, padrão CAT5e, projetado para 100 Mbit/s, com conector M12 codificação D e revestimento em PUR, ideal para ambientes industriais agressivos.
O cabo é blindado e resistente a movimentação?
Sim, ele possui blindagem aplicada, essencial para evitar interferências eletromagnéticas em ambientes industriais, e é adequado para aplicações com esforço de torção de até ± 180°/m.
Este cabo suporta redes Gigabit Ethernet?
Não, este modelo é compatível com o padrão CAT5e (100 Mbit/s). Para aplicações que exigem Gigabit Ethernet (1000 Mbit/s), este cabo não é recomendado.
Existe alguma limitação de aplicação para este cabo?
Não deve ser aplicado em ambientes com substâncias químicas incompatíveis com o material de revestimento PUR ou onde as exigências de transmissão superem o padrão CAT5e.
Como diagnosticar falhas de comunicação no cabo?
Sintomas como perda de pacotes ou interrupção de comunicação podem indicar falha na continuidade da blindagem ou quebra de condutores internos por fadiga mecânica.
O que verificar antes de substituir o cabo por falha intermitente?
Verifique se o raio de curvatura mínimo (10 x o diâmetro do cabo) foi respeitado. Curvaturas excessivamente fechadas causam falhas internas nos condutores mesmo que a capa externa pareça intacta.
Qual a vantagem deste modelo comparado a um cabo de rede comum?
Este produto é uma solução específica para conectividade industrial. A escolha depende da necessidade de resistência mecânica (PUR) versus cabos de PVC padrão usados em escritórios.
Como saber se este é o modelo correto para minha máquina?
A escolha entre modelos similares da linha IFM depende principalmente da aplicação específica, como o tipo de conector, comprimento necessário e a exigência de resistência a lubrificantes.
Quais os cuidados necessários na instalação?
A instalação exige atenção ao torque de aperto do conector M12, que deve estar entre 0,6 e 1,2 Nm para garantir a vedação IP65/IP67.
Qual a procedência deste item?
Este produto é fornecido pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante para aplicações de automação industrial.
GLOSSÁRIO TÉCNICO
PUR (Poliuretano)
Material de revestimento externo do cabo, altamente resistente à abrasão e óleo (Ref.: material_revestimento_cabo).
M12 Codificação D
Padrão de conector circular industrial para comunicações Ethernet de até 100 Mbit/s (Ref.: conexao_eletrica_conector).
Blindagem
Camada interna que protege o sinal contra interferências eletromagnéticas externas (Ref.: blindagem_cabo).
PROFINET Type C
Padrão de cabo para redes industriais que suporta alta flexibilidade e movimento (Ref.: especificacao_cabo).
Grau de Proteção IP
Índice que define a resistência a poeira e água; IP67 permite submersão temporária (Ref.: grau_protecao_ip).
