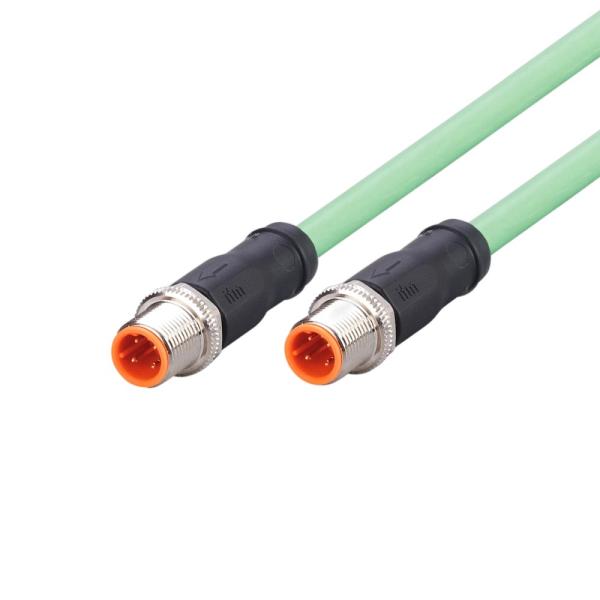

Cabo Ethernet Industrial IFM EVC906 M12 2m Blindado

Pré-visualizar: EVC906 IFM - Cabo de Ligação Ethernet Automação Industrial M12 Código D 2m Blindado

EVC906 IFM - Cabo de Ligação Ethernet Automação Industrial M12 Código D 2m Blindado

Imagem meramente ilustrativa

R$ 289,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC906
EAN: 4021179327800
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC906 IFM - Cabo de Ligação Ethernet Automação Industrial M12 Código D 2m Blindado"

Destaques do Produto

Comprimento

2 m

Codificação do conector

M12, código D

Padrão de comunicação

PROFINET Type C; Industrial Ethernet CAT5/CAT5e, 100 Mbit/s

Construção do cabo

PUR, blindado, Ø 6,5 mm

Condição de uso

Temperatura ambiente de -40 a 90 °C; móvel de -25 a 90 °C

Grau de proteção informado

IP65 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet IFM EVC906, M12 reto, código D, 2 m, blindado

O IFM EVC906 é um cabo de ligação blindado para conexões de Ethernet industrial em aplicações de automação. Possui comprimento de 2 m, conector M12 reto com codificação D e cabo PUR de 4 x 0,34 mm². É especificado para PROFINET Type C e Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC906
Tipo	Cabo de ligação Ethernet, código D
Comprimento	2 m
Conector	M12 reto, codificação D, 4 contatos
Comunicação	PROFINET Type C; Industrial Ethernet CAT5/CAT5e, 100 Mbit/s
Cabo	PUR, blindado, sem halogênio e sem silicone; verde; Ø 6,5 mm
Proteção	IP65 e IP67
Temperatura ambiente	-40 a 90 °C; em aplicação móvel: -25 a 90 °C
Capacidade de corrente	4 A
Peso	160,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de Ethernet industrial em aplicações de automação, máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme aplicações informadas na ficha.
Instalações que requeiram cabo de 2 m, conexão M12 código D e comunicação PROFINET Type C ou Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.
Aplicações que atendam às faixas de temperatura e aos graus de proteção especificados para o produto.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 2 m sem confirmar que este comprimento atende ao percurso.
Não selecionar para protocolos, velocidades, codificações ou interfaces diferentes dos informados sem validação do fabricante e dos equipamentos conectados.
Não utilizar em condição móvel abaixo de -25 °C ou acima de 90 °C; a faixa móvel informada é -25 a 90 °C.
Não presumir que IP65/IP67 cubra condições de instalação além das condições de ensaio e montagem do fabricante; consultar o datasheet para validar a aplicação.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão em automação industrial e máquinas-ferramenta, inclusive em contextos com refrigerantes e lubrificantes; respeite os graus de proteção e as condições de montagem indicados no datasheet.
Aplicação de Ethernet industrial informada: redes CAT5/CAT5e a 100 Mbit/s e PROFINET Type C; valide a compatibilidade da codificação e da pinagem com os equipamentos.
Para instalações com movimento, a ficha informa faixa de -25 a 90 °C, velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; não extrapole esses limites sem consultar o fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet IFM EVC906, M12 reto, código D, 2 m, blindado, verifique estes pontos:

Quando escolher o EVC906

Escolha este modelo quando o percurso exigir 2 m e os equipamentos tiverem conexão compatível com M12 código D e comunicação PROFINET Type C ou Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

Quando confirmar outra configuração

Busque outra referência ou confirme com o fabricante se forem necessários outro comprimento, outra codificação ou um padrão de comunicação diferente. A ficha deste produto não especifica essas variantes.

Verificação de montagem

Para instalação flexível, respeite o raio mínimo informado de 10 vezes o diâmetro do cabo e a faixa de temperatura móvel de -25 a 90 °C.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU	EVC906	Código de identificação do produto.
Tipo de produto	Cabo de ligação Ethernet; cabo com conector	Classificação e descrição do produto.
GTIN	4021179327800	Identificador comercial informado no anúncio.
Peso	160,7 g	Peso informado na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Aplicação e comunicação
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta; aplicações com refrigerantes e lubrificantes	Cenários de aplicação descritos na ficha.
Padrão de comunicação	PROFINET Type C	Padrão indicado para o cabo.
Ethernet	Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s	Categoria e velocidade informadas para a aplicação Ethernet.

Conexão elétrica
Conector	1 x M12, reto	Tipo e quantidade de conectores informados na ficha.
Codificação	D	Codificação do conector M12.
Contatos	4, dourados	Quantidade e acabamento informados para os contatos.
Corpo do conector	TPU, preto	Material e cor informados para o corpo.
Material de bloqueio / porca	Latão niquelado	Material indicado para o bloqueio/porca.
Torque máximo de aperto	0,6 a 1,2 Nm	Intervalo de torque especificado para o aperto do conector.
Tensão de operação	30 V AC / 60 V DC	Tensão de operação indicada pelo fabricante.
Capacidade de corrente total	4 A	Capacidade informada na ficha; não representa necessariamente a corrente de operação de cada aplicação.
Classe de proteção	III	Classe de proteção elétrica indicada na ficha.

Construção do cabo
Comprimento	2 m	Comprimento informado para o cabo.
Revestimento	PUR	Material do revestimento do cabo.
Material do invólucro	TPU	Material especificado para o invólucro.
Diâmetro do cabo	6,5 mm	Diâmetro externo informado.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Quantidade e seção dos condutores, com composição dos fios indicada.
Cor	Verde	Cor indicada para o cabo.
Blindagem	Sim; blindagem aplicada	Construção blindada informada pelo fabricante.
Livre de halogênio	Sim	Característica especial informada na ficha.
Sem silicone	Sim	Característica especial informada na ficha.
Tolerâncias para dobras e deslocamentos	Sim	A ficha informa aptidão para dobras e deslocamentos; observar limites de instalação.

Proteção e condições ambientais
Grau de proteção	IP65 e IP67	Graus de proteção indicados; a proteção efetiva depende da montagem e das condições previstas pelo fabricante.
Temperatura ambiente de operação	-40 a 90 °C	Faixa de temperatura ambiente informada para operação.
Temperatura ambiente em aplicação móvel	-25 a 90 °C	Faixa específica informada para uso móvel.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível; não confundir com um raio absoluto em milímetros.
Ciclos de curvatura	> 3 milhões	Quantidade de ciclos de curvatura informada na ficha.
Esforço de torção	± 180°/m	Esforço de torção especificado por metro.
Velocidade de movimento	Máximo 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• PROFINET Type C.

• Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

Conexões

Elétrica Conector M12 reto, codificação D, com 4 contatos dourados; cabo blindado. A ficha informa tensão de operação de 30 V AC / 60 V DC e capacidade de corrente total de 4 A. Confirme a pinagem e os requisitos elétricos dos equipamentos no datasheet antes da ligação.

Processo Não se aplica: é um cabo de conexão elétrica para Ethernet industrial, não uma conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexão M12 código D e comunicação PROFINET Type C	✓	A codificação D e PROFINET Type C são informados para o produto; confirme a pinagem e a compatibilidade dos equipamentos.
Rede Industrial Ethernet CAT5/CAT5e operando a 100 Mbit/s	✓	Essa aplicação e velocidade constam na ficha do produto.
Instalação que requer cabo de 2 m e conector M12 reto	✓	O comprimento e o tipo de conector correspondem às especificações do EVC906.
Equipamento com conexão de outra codificação M12	✗	A ficha especifica codificação D; não há evidência de compatibilidade mecânica com outras codificações.
Aplicação móvel fora de -25 a 90 °C	✗	A faixa de temperatura informada para uso móvel é de -25 a 90 °C.
Rede que exige velocidade diferente de 100 Mbit/s	✗	A ficha informa Industrial Ethernet CAT5/CAT5e a 100 Mbit/s; não especifica compatibilidade com outras velocidades.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet IFM EVC906, M12 reto, código D, 2 m, blindado

Confirme que as interfaces dos equipamentos aceitam M12 com codificação D e que o padrão de comunicação requerido está entre os informados para o cabo.
Verifique se o comprimento de 2 m atende ao percurso e se o trajeto não força o cabo além do raio mínimo de flexão especificado.
Inspecione cabo, conector, contatos e superfícies de acoplamento antes da montagem; não conecte componentes danificados ou contaminados.
Alinhe o conector M12 com a interface correspondente e acople sem forçar ou torcer o corpo do cabo.
Aperte o bloqueio respeitando o torque especificado de 0,6 a 1,2 Nm.
Após a montagem, confirme o encaixe, a continuidade da comunicação e a acomodação do cabo sem tração ou curvatura abaixo do limite; consulte o datasheet para pinagem e condições detalhadas.

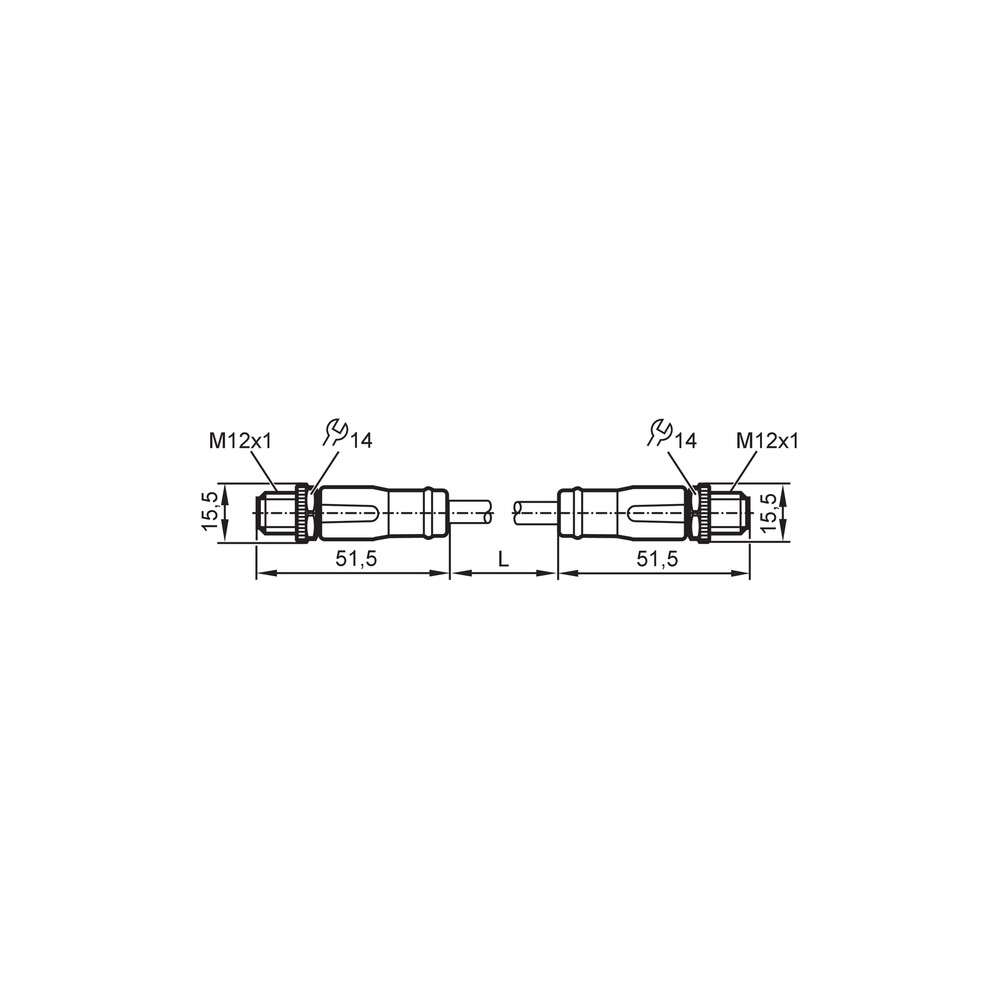

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação Ethernet não é estabelecida.	Conector não totalmente acoplado, incompatibilidade de codificação ou configuração de comunicação incompatível com o cabo.	Verifique o acoplamento M12, confirme a codificação D nas duas interfaces e valide o padrão e a velocidade requeridos no equipamento e no datasheet.
A conexão apresenta interrupções durante o movimento.	Cabo submetido a curvatura, tração ou torção fora das condições especificadas, ou dano no cabo/conector.	Inspecione o percurso e o cabo; confira raio mínimo de flexão, faixa de temperatura móvel e os limites de movimento informados na ficha.
Há sinais de umidade na conexão ou perda de comunicação após exposição ambiental.	Acoplamento ou montagem que não preserva a proteção indicada, ou conector/superfície de vedação danificados ou contaminados.	Inspecione o estado do conector e o acoplamento; confirme que a instalação atende às condições de montagem do fabricante para IP65/IP67.
O conector aquece ou a ligação elétrica apresenta comportamento anormal.	Conexão inadequada ou carga que excede as condições elétricas especificadas para o produto ou equipamento conectado.	Desenergize antes de inspecionar; confira a tensão e a corrente da aplicação frente aos valores da ficha e verifique o aperto dentro do intervalo especificado.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC906 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC906 e para que serve?

É um cabo de ligação Ethernet para automação industrial. A ficha o especifica para PROFINET Type C e Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

Que conexão e padrão de comunicação este cabo usa?

Ele possui conector M12 reto com codificação D e 4 contatos. A ficha indica PROFINET Type C e Industrial Ethernet CAT5/CAT5e a 100 Mbit/s; confirme a pinagem no datasheet.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Este cabo serve para um equipamento com M12 de codificação diferente de D?

A ficha especifica codificação D, portanto não é possível confirmar compatibilidade mecânica com outra codificação. Confira a interface do equipamento antes de selecionar.

Posso usar o EVC906 em uma rede que exige velocidade diferente de 100 Mbit/s?

A ficha informa Industrial Ethernet CAT5/CAT5e a 100 Mbit/s e não especifica outras velocidades. Valide a aplicação com o fabricante dos equipamentos e consulte o datasheet.

A comunicação cai quando o cabo se movimenta; o que devo verificar antes de trocar?

Confira se o conector está acoplado e se o cabo não está submetido a curvatura, tração ou torção fora dos limites informados. Inspecione também o cabo e os contatos por danos.

O conector não mantém a conexão; como faço o diagnóstico?

Verifique o alinhamento, a codificação D e o acoplamento M12, além de sujeira ou dano nos contatos. Não force o conector; consulte o datasheet se a pinagem ou a interface não corresponder.

Devo comprar este cabo ou escolher outro comprimento ou tipo de conexão?

Escolha o EVC906 quando 2 m e M12 reto código D atenderem à instalação. Se o percurso ou a codificação exigidos forem diferentes, selecione uma referência correspondente e confirme as especificações.

Como devo instalar o conector M12 sem danificar o cabo?

Alinhe a codificação antes de acoplar, evite torcer o cabo e respeite o torque de aperto de 0,6 a 1,2 Nm. Na aplicação flexível, observe o raio mínimo indicado no datasheet.

Qual faixa de temperatura devo considerar em uma instalação móvel?

Para aplicação móvel, a ficha informa de -25 a 90 °C. A faixa ambiente geral informada é de -40 a 90 °C; use a faixa específica correspondente à condição de instalação.

GLOSSÁRIO TÉCNICO

Codificação D

Identificação mecânica do conector M12 usada para corresponder a interfaces com a mesma codificação. (Ref.: conector M12, codificação D)

PROFINET Type C

Classificação de aplicação PROFINET indicada para este cabo, associada a condições de instalação com movimento conforme a especificação do produto. (Ref.: padrão de comunicação PROFINET Type C)

Blindagem

Elemento construtivo do cabo indicado como blindado; a ficha informa blindagem aplicada. (Ref.: cabo blindado)

Raio mínimo de flexão

Limite de curvatura especificado para aplicação flexível, expresso em múltiplos do diâmetro do cabo. (Ref.: mínimo de 10 x o diâmetro do cabo)

Grau de proteção IP

Classificação de proteção indicada para o produto, cuja validade depende das condições de montagem previstas pelo fabricante. (Ref.: IP65 e IP67)
