Cabo Ethernet Industrial IFM EVC905 M12 1m

Pré-visualizar: EVC905 IFM - Cabo de Ligação Ethernet Industrial Automação e Máquinas M12 D-Code 1m

EVC905 IFM - Cabo de Ligação Ethernet Industrial Automação e Máquinas M12 D-Code 1m

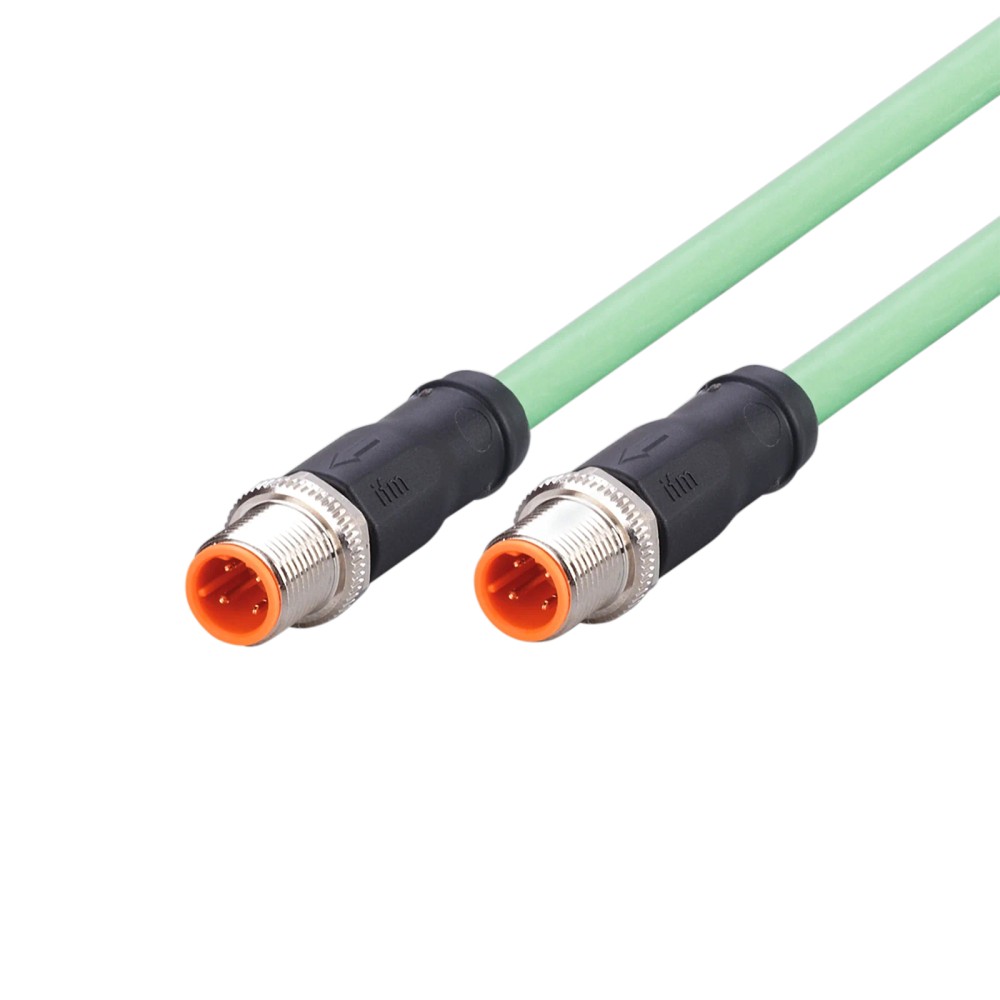

Imagem meramente ilustrativa

R$ 234,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC905
EAN: 4021179327794
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVC905 IFM - Cabo de Ligação Ethernet Industrial Automação e Máquinas M12 D-Code 1m"

Destaques do Produto

Comprimento

1 m

Codificação do conector

M12 D-Code

Transmissão

Industrial Ethernet CAT5/CAT5e, 100 Mbit/s

Proteção declarada

IP65 e IP67

Aplicação móvel

Temperatura ambiente de -25 a 90 °C; velocidade de movimento informada de até 3,3 m/s nas condições especificadas pelo fabricante

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet Industrial IFM EVC905, M12 D-Code, 1 m

O IFM EVC905 é um cabo de ligação Ethernet industrial para conectar equipamentos com interfaces compatíveis. É destinado a aplicações de automação industrial e máquinas-ferramenta, incluindo contextos com refrigerantes e lubrificantes. Possui conector M12 reto com codificação D, cabo blindado de 1 m e suporte a Industrial Ethernet CAT5/CAT5e a 100 Mbit/s. A ficha também informa PROFINET Type C e graus de proteção IP65 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC905
Comprimento do cabo	1 m
Conector	1 × M12 reto, codificação D, 4 contatos dourados
Protocolo e categoria	Industrial Ethernet, CAT5/CAT5e; PROFINET Type C
Velocidade de transmissão	100 Mbit/s
Proteção	IP65 e IP67
Cabo	PUR, blindado, sem halogênio; Ø 6,5 mm
Temperatura ambiente	-40 a 90 °C; em aplicação móvel: -25 a 90 °C
Flexão em aplicação flexível	Raio mínimo: 10 × diâmetro do cabo
Conector e torque	Corpo em TPU; bloqueio em latão niquelado; torque de aperto de 0,6 a 1,2 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ligações de Industrial Ethernet em máquinas-ferramenta e aplicações de automação industrial, quando os equipamentos possuem interfaces compatíveis com M12 D-Code.
Instalações que requerem cabo de 1 m, transmissão de 100 Mbit/s e cabo blindado.
Aplicações sujeitas às condições ambientais declaradas pelo fabricante, respeitando separadamente os limites para uso fixo e móvel.

⚠ Considere outro se precisa de:

Não selecionar quando a interface exigida for diferente de M12 com codificação D; compatibilidade mecânica e elétrica deve ser confirmada no equipamento.
Não utilizar em percurso que exija comprimento superior a 1 m sem validar a necessidade de outro cabo ou solução de extensão.
Não exceder o raio mínimo de curvatura informado para aplicação flexível nem os limites de temperatura e movimento especificados.

APLICAÇÕES E USO

Aplicação comprovada: conexão de Industrial Ethernet em automação industrial e máquinas-ferramenta, conforme descrito na ficha.
Aplicação comprovada: uso em contextos de máquinas com refrigerantes e lubrificantes, dentro dos limites ambientais e de proteção declarados.
Possibilidade condicionada: instalação em trecho móvel quando a faixa de temperatura móvel, o raio mínimo de curvatura e as condições de movimento declaradas forem respeitados; confirmar as condições do ciclo no datasheet.
A ficha não declara uso como cabo de alimentação de motor nem fornece pinagem de equipamentos específicos; confirme a aplicação e os requisitos elétricos antes da instalação.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet Industrial IFM EVC905, M12 D-Code, 1 m, verifique estes pontos:

Escolha o EVC905 quando

A aplicação exigir um cabo Ethernet de 1 m com conector M12 reto D-Code e transmissão Industrial Ethernet CAT5/CAT5e a 100 Mbit/s. Confirme também a interface do equipamento e os limites ambientais aplicáveis.

Avalie outra configuração quando

O projeto exigir comprimento diferente, outro tipo de conector ou codificação, ou condições fora dos limites declarados para temperatura, curvatura e movimento. A ficha disponível não identifica modelos alternativos; consulte o catálogo IFM para selecionar uma configuração correspondente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação indicada para o produto.
Código do produto / SKU	EVC905	Referência do anúncio e do produto.
GTIN	4021179327794	Identificador comercial informado.
Part number do anúncio	EVC905	Referência apresentada nos dados primários do anúncio.
Part number do catálogo relacionado	VSTGN040MSS0001K04STGN040MSS	Referência presente no conjunto de dados do catálogo; confirme a referência aplicável ao pedido com o fornecedor.
Tipo de produto	Cabo de ligação com conector	Classificação do item.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	104,9 g	Valor informado nos atributos do catálogo.

Área de aplicação e comunicação
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; contextos com refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.
Interface de comunicação	Industrial Ethernet	Tipo de comunicação especificado.
Categoria Ethernet	CAT5/CAT5e	Categoria declarada para o cabo.
Protocolo / tipo	PROFINET Type C	Característica de protocolo indicada na ficha.
Velocidade de transmissão	100 Mbit/s	Taxa de transmissão informada.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valores declarados na ficha; verificar também os limites das interfaces conectadas.
Capacidade de carga total	4 A	Capacidade declarada; não representa a corrente de transmissão de dados.
Condutores	4 × 0,34 mm² (7 × Ø 0,25 mm)	Construção elétrica informada para o cabo.
Contatos	4, dourados	Contatos do conector M12.
Blindagem	Cabo blindado; blindagem aplicada na conexão	Característica declarada para o cabo e o conector.

Conexão elétrica e mecânica
Conector	1 × M12, reto, codificação D	Conexão elétrica especificada; confirmar a codificação da porta do equipamento.
Corpo do conector	TPU, preto	Material e cor informados para o corpo.
Bloqueio / porca	Latão niquelado	Material do elemento de bloqueio.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa declarada para o aperto da conexão.
Comprimento do cabo	1 m	Comprimento nominal informado.
Diâmetro do cabo	6,5 mm	Diâmetro externo declarado.
Material do invólucro	TPU	Material informado para o invólucro.
Raio mínimo de flexão em aplicação flexível	10 × diâmetro do cabo	Limite mínimo declarado para aplicação flexível; aplicar ao diâmetro especificado do cabo.
Esforço de torção	±180°/m	Valor declarado para torção.
Sem silicone	Sim	Característica declarada na ficha.
Características adicionais	Sem halogênio; contatos banhados a ouro; cabo blindado; tolerâncias para dobras e deslocamentos	Características listadas nos dados técnicos fornecidos.

Condições ambientais e movimento
Grau de proteção	IP65 e IP67	Graus declarados; dependem da conexão corretamente acoplada e das condições de montagem aplicáveis.
Temperatura ambiente	-40 a 90 °C	Faixa declarada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	-25 a 90 °C	Faixa específica informada para aplicação móvel.
Ciclos de curvatura	> 3 milhões	Quantidade de ciclos declarada para a característica de curvatura; condições completas de ensaio devem ser consultadas no datasheet.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração associada à velocidade de movimento	Máx. 5 m/s²	Condição indicada junto à velocidade máxima de movimento.
Classe de proteção	III	Classificação declarada na ficha.

Dados dimensionais e classificação
Dimensão disponível	Comprimento 1 m; diâmetro do cabo 6,5 mm	Dimensões explícitas na ficha; consultar o desenho em escala para demais dimensões.
NCM	8544.42.00	Classificação informada no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet CAT5/CAT5e, 100 Mbit/s.

• PROFINET Type C, conforme característica declarada para o cabo.

• A compatibilidade funcional depende de ambos os equipamentos e da rede aceitarem a interface e o protocolo utilizados.

Conexões

Elétrica Cabo blindado de 1 m, PUR, sem halogênio, verde, Ø 6,5 mm, 4 × 0,34 mm² (7 × Ø 0,25 mm). Conector M12 reto, D-Code, com 4 contatos dourados. Tensão de operação declarada: 30 V AC / 60 V DC; capacidade de carga total: 4 A. Verifique os requisitos elétricos e a pinagem dos equipamentos no datasheet.

Processo Não se aplica: é um cabo de comunicação, não possui conexão de processo para fluido ou pressão. Conexão física: M12 reto com codificação D.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interface M12 D-Code para Industrial Ethernet e requisitos compatíveis com 100 Mbit/s	✓	A ficha especifica conector M12 D-Code, Industrial Ethernet CAT5/CAT5e e 100 Mbit/s; confirme a pinagem e o protocolo dos equipamentos.
Ligação que requer M12 com codificação diferente de D ou conector de outro formato	✗	A conexão indicada para este cabo é M12 reto, D-Code; a compatibilidade mecânica não deve ser presumida para outras codificações.
Instalação com comprimento de cabo de 1 m e percurso dentro do raio mínimo declarado	✓	O comprimento especificado é 1 m; em aplicação flexível, o raio mínimo é 10 vezes o diâmetro do cabo.
Aplicação móvel entre -25 e 90 °C, respeitando as condições de movimento informadas	✓	A faixa móvel declarada é -25 a 90 °C; a velocidade máxima informada é 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aplicação fora dos limites de temperatura declarados	✗	A ficha não declara operação fora das faixas de -40 a 90 °C em ambiente e -25 a 90 °C em aplicação móvel.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet Industrial IFM EVC905, M12 D-Code, 1 m

Confirme que as portas dos equipamentos são M12 com codificação D e que os requisitos de comunicação são compatíveis com Industrial Ethernet e 100 Mbit/s.
Verifique se o comprimento de 1 m atende ao percurso e inspecione o cabo, os contatos e a vedação antes de conectar.
Posicione os conectores alinhados, sem forçar ou torcer o cabo durante o acoplamento.
Aperte o elemento de bloqueio dentro da faixa de torque indicada pelo fabricante, de 0,6 a 1,2 Nm.
Em percurso flexível, mantenha o raio de curvatura igual ou superior a 10 vezes o diâmetro do cabo e respeite os limites ambientais e de movimento aplicáveis.
Após conectar, confirme o enlace e a comunicação nos equipamentos; para pinagem e diagnóstico específico, consulte o datasheet e a documentação dos dispositivos.

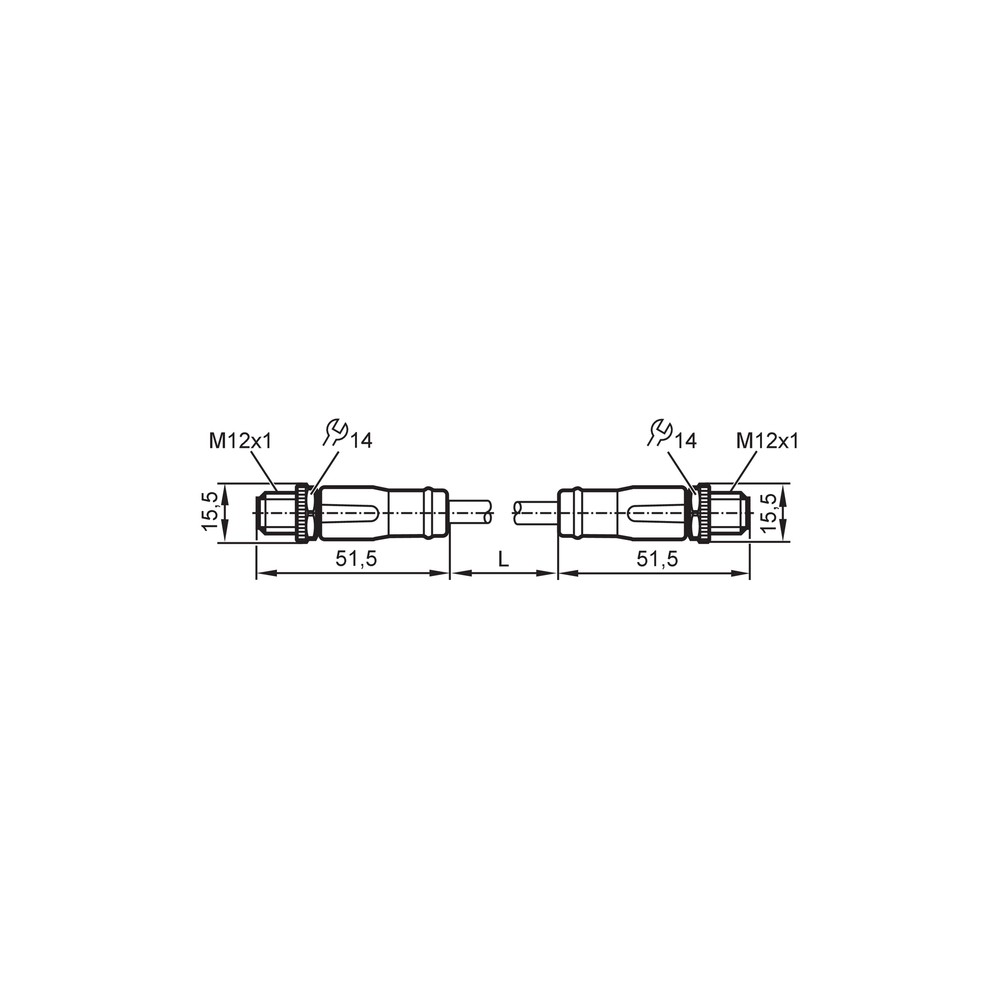

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há enlace Ethernet após a conexão.	Codificação ou pinagem da porta incompatível, conector mal acoplado ou falha na configuração dos equipamentos.	Confirme que ambas as portas são compatíveis com M12 D-Code e verifique o encaixe, a pinagem e o estado do enlace conforme a documentação dos equipamentos.
Comunicação intermitente durante o movimento da máquina.	Curvatura abaixo do raio mínimo, tração ou movimento fora das condições declaradas para o cabo.	Inspecione o percurso e compare a curvatura com o mínimo de 10 vezes o diâmetro; confira também temperatura e condições de movimento.
A conexão apresenta ingresso de contaminantes ou umidade.	Conector não totalmente acoplado, vedação danificada ou montagem fora das condições necessárias para obter o grau de proteção declarado.	Inspecione o acoplamento e as superfícies de vedação; confirme que a instalação segue as instruções do fabricante.
O conector fica solto ou o enlace falha após vibração ou manuseio.	Aperto inadequado do elemento de bloqueio ou esforço mecânico aplicado ao cabo e ao conector.	Verifique o acoplamento e aplique o torque dentro da faixa especificada de 0,6 a 1,2 Nm; examine o cabo e os contatos quanto a danos.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC905 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC905 e para que tipo de ligação serve?

É um cabo de ligação Ethernet industrial para automação e máquinas-ferramenta. A ficha especifica M12 D-Code, CAT5/CAT5e e 100 Mbit/s.

O que acompanha o EVC905?

A ficha informa uma peça por embalagem: o cabo de ligação com conector. Não há acessórios adicionais listados.

Ele funciona com qualquer conector M12?

Não se deve presumir compatibilidade com qualquer M12: o EVC905 possui conector reto com codificação D. Confirme também a compatibilidade elétrica e a pinagem da porta do equipamento.

Posso usar este cabo em uma rede que exige velocidade acima de 100 Mbit/s?

A ficha declara transmissão de 100 Mbit/s. Ela não confirma operação em velocidades superiores; consulte o datasheet e os requisitos da rede antes de selecionar o cabo.

Este cabo serve para ligar um motor ou transportar potência?

A ficha o identifica como cabo de Ethernet industrial, não como cabo de ligação de motor. Não selecione para alimentação de motor sem especificação explícita que confirme essa função.

Posso usar o EVC905 com uma porta M12 de codificação diferente de D?

A codificação declarada é D, portanto não é indicado presumir encaixe ou compatibilidade com outra codificação. Verifique o padrão da porta e a documentação do equipamento.

O enlace caiu; o que devo verificar antes de trocar o cabo?

Confira o acoplamento dos conectores, a compatibilidade M12 D-Code e o estado do enlace nos equipamentos. Verifique também a pinagem e a configuração da rede conforme a documentação dos dispositivos.

A comunicação falha quando o cabo se movimenta; o que pode estar acontecendo?

Curvatura excessiva ou movimento fora das condições declaradas pode afetar a ligação. Inspecione o percurso, respeite o raio mínimo de 10 vezes o diâmetro e confira temperatura e condições de movimento.

Como devo apertar e encaminhar o cabo na instalação?

A faixa de torque de aperto informada é 0,6 a 1,2 Nm. Em aplicação flexível, mantenha o raio mínimo especificado e evite forçar ou torcer os conectores durante o acoplamento.

O EVC905 é fornecido em kit com outros cabos ou adaptadores?

Não há kit ou adaptadores informados na ficha; a quantidade indicada é uma peça por embalagem. Se precisar de outros comprimentos ou componentes, verifique-os separadamente no catálogo do fornecedor.

GLOSSÁRIO TÉCNICO

M12 D-Code

Tipo de conector circular M12 com codificação D, usado neste produto para a conexão Ethernet industrial. (Ref.: conector M12 reto, codificação D)

Industrial Ethernet

Comunicação Ethernet destinada a aplicações industriais; neste cabo, a ficha declara CAT5/CAT5e e 100 Mbit/s. (Ref.: interface e velocidade de transmissão)

PROFINET Type C

Tipo declarado na ficha para o cabo, associado a aplicações com movimento. A compatibilidade do sistema deve ser confirmada nos equipamentos. (Ref.: protocolo / tipo)

Grau de proteção IP

Classificação de proteção contra ingresso de sólidos e água; a ficha informa IP65 e IP67, respeitadas as condições de montagem. (Ref.: grau de proteção)

Raio mínimo de curvatura

Menor raio de dobra declarado para aplicação flexível; deve ser respeitado para evitar curvatura excessiva do cabo. (Ref.: mínimo de 10 × diâmetro do cabo)
