EVC904 IFM - Cabo de Ligação Ethernet Automação Industrial Blindado 0.5m M12

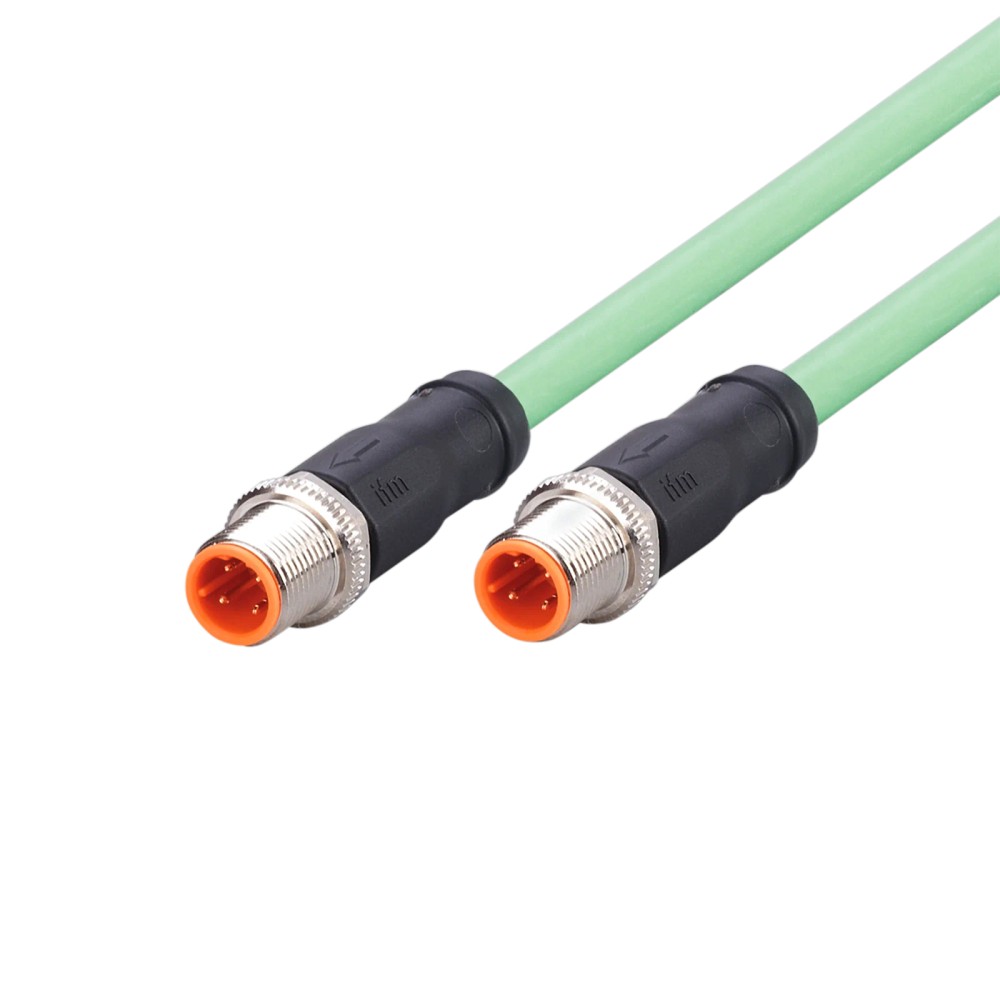

Imagem meramente ilustrativa

R$ 204,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC904
EAN: 4021179327787
NCM do produto: 85444200

Destaques do Produto Tipo de Codificação...mais

Fechar menu

Saiba mais sobre: "EVC904 IFM - Cabo de Ligação Ethernet Automação Industrial Blindado 0.5m M12"

Destaques do Produto

Tipo de Codificação

M12 Código D

Comprimento

0.5 m

Blindagem

Sim

Grau de Proteção

IP65 / IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet Industrial IFM EVC904 M12 Código D Blindado 0.5m

O EVC904 é um cabo de ligação Ethernet Industrial de 0,5 metros, equipado com conectores M12 de codificação D. Projetado para ambientes severos, este cabo blindado suporta aplicações com lubrificantes e refrigerantes, oferecendo alta resistência à flexão com mais de 3 milhões de ciclos. É a solução ideal para conectar dispositivos industriais com segurança e estabilidade em redes 100 Mbit/s.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC904
Marca	IFM
Codificação	M12 Código D
Comprimento	0.5 m
Blindagem	Sim
Proteção	IP65, IP67
Ciclos de Curvatura	> 3 Milhões
Temperatura	-40 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações que exigem imunidade a interferências eletromagnéticas (cabo blindado)
Uso em redes Ethernet Industrial (CAT5/CAT5e)

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais acima de 90°C
Conexões em portas que não seguem a codificação D (M12)
Aplicações com raio de curvatura inferior a 65 mm (10x o diâmetro)
Uso em sistemas de potência de alta tensão (acima de 30V AC/60V DC)

APLICAÇÕES E USO

Conectividade em máquinas-ferramenta expostas a lubrificantes.
Redes Ethernet Industrial (CAT5/CAT5e) em ambientes automotivos.
Instalações onde a blindagem contra ruído eletromagnético é obrigatória.
Aplicações com movimentação moderada em esteiras porta-cabos (máx 3.3 m/s).

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet Industrial IFM EVC904 M12 Código D Blindado 0.5m, verifique estes pontos:

Quando escolher o EVC904

Utilize quando necessitar de uma conexão Ethernet robusta, blindada e resistente a óleos/refrigerantes em distâncias curtas (0,5m) dentro de painéis ou máquinas.

Quando buscar outra opção

Busque cabos de maior comprimento caso a distância entre dispositivos ultrapasse 0,5m, ou versões sem blindagem caso o ambiente não possua interferências eletromagnéticas e o custo seja o fator prioritário.

ESPECIFICAÇÕES TÉCNICAS

Dados de Comunicação
Tipo de Cabo	Ethernet industrial, código D	Define a geometria do conector e a compatibilidade de rede
Velocidade de transmissão	100 Mbit/s	Capacidade nominal para redes CAT5/CAT5e

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limite máximo para evitar falhas dielétricas
Corrente nominal	4 A	Capacidade de carga total do conjunto

Condições Ambientais
Temperatura ambiente	-40 a 90 °C	Faixa de operação estática
Temperatura (móvel)	-25 a 90 °C	Faixa para cabos em movimento
Grau de proteção	IP65, IP67	Vedação contra sólidos e líquidos

Dados Mecânicos
Comprimento	0.5 m	Comprimento total do cabo
Ciclos de curvatura	> 3 milhões	Resistência à fadiga mecânica
Esforço de torção	± 180 °/m	Limite de torção para aplicações flexíveis

COMPATIBILIDADE

Comunicação

• Ethernet Industrial

• Profinet Type C

• CAT5

• CAT5e

Conexões

Elétrica Cabo PUR, blindado, 4 x 0,34 mm²

Processo Conexão M12 reto, 4 polos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lubrificantes	✓	O material PUR é resistente a agentes químicos comuns na indústria.
Redes de alta velocidade (> 1 Gbit/s)	✗	O cabo é classificado para 100 Mbit/s (CAT5).
Ambientes com alta EMI	✓	O cabo possui blindagem integrada para proteção contra interferência.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet Industrial IFM EVC904 M12 Código D Blindado 0.5m

Verifique a compatibilidade do dispositivo (porta Ethernet M12 código D).
Limpe a superfície de conexão para garantir a vedação IP67.
Insira o conector M12 no dispositivo alinhando a guia.
Rosqueie manualmente o anel de travamento.
Aplique torque final de 0,6 a 1,2 Nm utilizando ferramenta apropriada.
Certifique-se de que o cabo não sofra tração excessiva após a fixação.

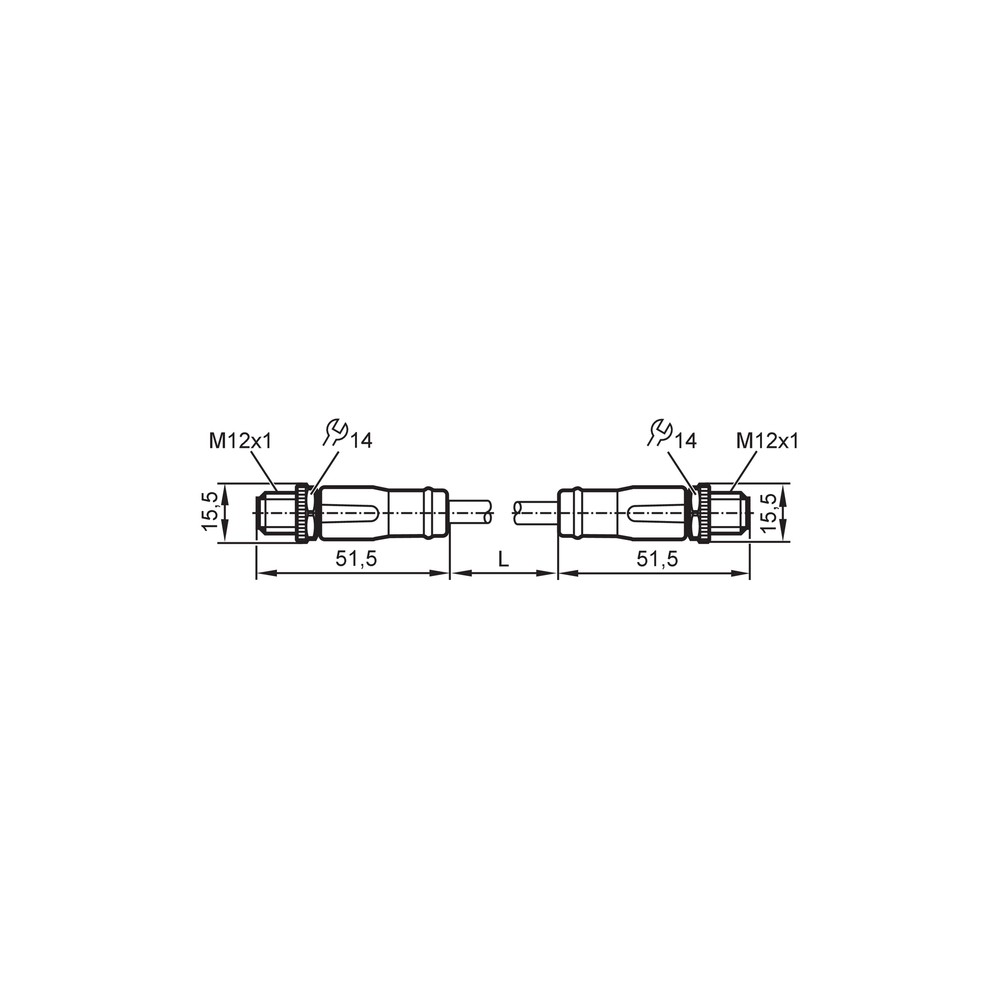

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão frouxa ou falhas intermitentes na rede	Torque de aperto fora da especificação (0,6 a 1,2 Nm)	Verificar se o conector está firmemente rosqueado e alinhado
Danos internos nos fios ou perda de sinal	Raio de curvatura menor que 65 mm (10x diâmetro)	Inspeção visual em busca de dobras agudas no cabo
Aumento na taxa de erros de transmissão	Contaminação ou oxidação nos contatos	Verificar contatos dourados quanto à integridade e limpeza
Ruptura da blindagem ou falha na comunicação	Esforço de torção excedido (> 180°/m)	Verificar se o cabo está sujeito a torções mecânicas excessivas

DOCUMENTAÇÃO TÉCNICA

Datasheet EVC904 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve o cabo IFM EVC904?

O cabo de ligação EVC904 é um componente industrial de Ethernet, codificação D, projetado para transmissão de dados em automação, com 0,5m de comprimento e blindagem integrada.

Este cabo é adequado para ambientes com presença de óleo e lubrificantes?

Sim, este cabo é blindado e certificado para aplicações industriais, incluindo máquinas-ferramenta, devido à resistência contra lubrificantes e refrigerantes.

Existem restrições de uso para este cabo?

Este cabo não deve ser utilizado em aplicações que exijam protocolos diferentes de Ethernet Industrial ou em ambientes com temperatura superior a 90°C.

Este cabo pode ser usado em robôs de alta movimentação contínua?

Não é recomendado para aplicações de alta torção extrema acima de ± 180°/m de forma contínua, pois embora flexível, possui limites mecânicos definidos.

O que verificar se a conexão Ethernet estiver instável?

Se a comunicação falhar, verifique primeiro a integridade física do conector M12 e se o torque de aperto (0,6 a 1,2 Nm) foi respeitado, evitando danos aos pinos.

Como identificar uma falha física no cabo?

Sintomas de intermitência podem indicar falha na blindagem ou ruptura interna dos condutores devido a raios de curvatura menores que 10x o diâmetro do cabo.

Devo comprar este cabo ou montar um conector separado?

Este é um cabo de conexão ponto a ponto (patch cable) com conectores M12 prontos, ideal para instalação rápida sem necessidade de montagem de conectores em campo.

Por que usar um cabo industrial M12 em vez de um patch cord comum?

O EVC904 é uma solução robusta (blindada) para ambientes industriais severos, diferindo de cabos RJ45 padrão de escritório que não possuem proteção IP65/67.

Qual o cuidado necessário durante a instalação?

A instalação deve seguir o alinhamento correto do conector codificado tipo D, garantindo que o torque de aperto seja aplicado manualmente entre 0,6 e 1,2 Nm.

Como funciona o processo de compra e procedência?

O faturamento é realizado pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante com o suporte técnico da Melhor Indústria.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de pinagem em conectores M12 específico para dados (Ethernet Industrial) que impede a conexão errada com portas de energia ou sensores (Ref.: Conector M12).

Blindagem

Proteção metálica ao redor dos condutores internos que reduz a interferência eletromagnética externa (EMI) em ambientes industriais (Ref.: Cabo blindado).

IP67

Grau de proteção que garante vedação contra poeira e imersão temporária em água (Ref.: Grau de proteção).

Raio de curvatura

Distância mínima para dobra do cabo sem comprometer a integridade dos condutores internos (Ref.: 10x diâmetro do cabo).

Ethernet Industrial

Protocolo de rede adaptado para o chão de fábrica, exigindo cabos mais robustos e conectores selados (Ref.: Aplicação).
