Cabo Industrial IFM EVC903 M12 D 0,25m Blindado

Pré-visualizar: EVC903 IFM - Cabo de Ligação Industrial ifm Automação e Ethernet M12 D 0,25m Blindado

EVC903 IFM - Cabo de Ligação Industrial ifm Automação e Ethernet M12 D 0,25m Blindado

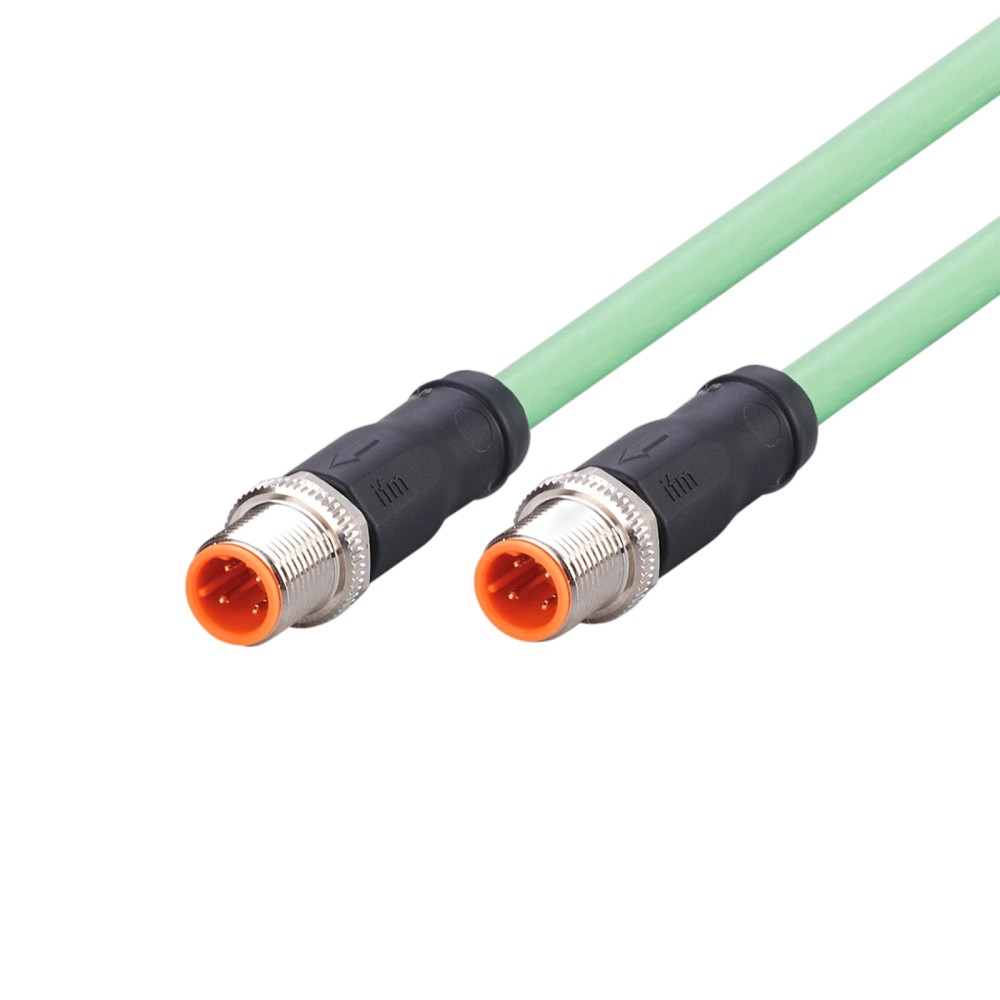

Imagem meramente ilustrativa

R$ 194,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC903
EAN: 4021179327770
NCM do produto: 85444200

Destaques do Produto Conexão M12 Reto...mais

Fechar menu

Saiba mais sobre: "EVC903 IFM - Cabo de Ligação Industrial ifm Automação e Ethernet M12 D 0,25m Blindado"

Destaques do Produto

Conexão

M12 Reto

Comprimento

0,25 m

Codificação

D (Ethernet)

Blindado

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC903 IFM - Cabo de Ligação Industrial M12 D 0,25m Blindado

O cabo de ligação ifm EVC903 é uma solução robusta para transmissão de dados em redes Ethernet industrial, como PROFINET. Com 0,25 metros de comprimento, possui codificação D e blindagem para garantir a integridade do sinal em ambientes com ruído eletromagnético. O revestimento em PUR, livre de halogênio, torna-o ideal para aplicações móveis e ambientes sujeitos a lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC903
Codificação	D
Comprimento	0,25 m
Blindagem	Sim
Corrente Nominal	4 A
Proteção IP	IP65 / IP67
Material	PUR (Sem Halogênio)
Ciclos de Curvatura	> 3 Milhões

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes PROFINET Industrial Ethernet
Aplicações móveis em máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Sistemas de automação com exigência de cabos livres de halogênio

⚠ Considere outro se precisa de:

Conexões M12 sem codificação D
Ambientes com temperatura superior a 90°C
Aplicações sem blindagem (grounding inadequado)
Raio de curvatura inferior a 65 mm

APLICAÇÕES E USO

Redes PROFINET de automação industrial
Sistemas CAT5/CAT5e com taxa de 100 Mbit/s
Maquinário móvel que exige alta resistência à curvatura (ex: braços robóticos curtos, esteiras)
Ambientes industriais com exposição a óleos e lubrificantes

COMO ESCOLHER

Antes de comprar o EVC903 IFM - Cabo de Ligação Industrial M12 D 0,25m Blindado, verifique estes pontos:

Quando utilizar este cabo

Escolha o EVC903 quando precisar de um patch cord de alta performance para redes Ethernet Industrial PROFINET que necessite de durabilidade em aplicações móveis (até 3 milhões de ciclos).

Quando buscar outra alternativa

Evite este modelo se o comprimento de 0,25m for insuficiente para sua topologia de rede ou se a aplicação exigir um grau de proteção IP superior a IP67 (ex: submersão contínua).

ESPECIFICAÇÕES TÉCNICAS

Identificação e Função
Tipo de Cabo	Cabo de ligação Ethernet	Indica a finalidade de transmissão de dados de rede.
Codificação	D	Padrão industrial para conectores Ethernet M12.

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limites de operação elétrica segura.
Corrente nominal	4 A	Capacidade máxima de carga para o conjunto.
Classe de proteção	III	Referência de isolamento elétrico.

Condições Ambientais
Grau de proteção IP	IP 65, IP 67	Resistência a entrada de poeira e água (imersão temporária).
Temperatura ambiente	-40...90 °C	Faixa operacional total suportada pelo material.
Sem silicone	Sim	Importante para evitar contaminação em processos de pintura.

Dados Mecânicos
Material do invólucro	TPU	Material do corpo do conector.
Material da porca	Latão, niquelado	Resistência à corrosão e robustez do aperto.
Ciclos de curvatura	> 3 milhões	Capacidade de resistência em aplicações móveis.

COMPATIBILIDADE

Comunicação

• PROFINET

• Industrial Ethernet

• CAT5

• CAT5e

Conexões

Elétrica 1 x M12, reto; Contatos 4, banhados a ouro

Processo Conector M12, codificação D

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede Industrial Ethernet 100 Mbit/s	✓	O cabo é especificamente projetado para este padrão de comunicação com codificação D.
Ambientes com óleos lubrificantes	✓	O material PUR é resistente a este tipo de agente contaminante.
Aplicações de robótica fixa	✓	Embora seja um cabo para aplicações móveis, ele funciona perfeitamente em aplicações fixas.
Uso em ambiente submerso contínuo	✗	O produto possui proteção IP67, que não garante vedação contra submersão prolongada ou alta pressão.

INSTALAÇÃO

Como instalar o EVC903 IFM - Cabo de Ligação Industrial M12 D 0,25m Blindado

Desligue a alimentação do dispositivo de rede para evitar curtos.
Verifique se o conector M12 da porta de destino possui a codificação D.
Alinhe o conector macho do cabo com o soquete fêmea, respeitando a guia de encaixe.
Insira o conector até sentir o encaixe positivo.
Gire a porca serrilhada manualmente até o contato com o dispositivo.
Finalize o aperto com chave adequada aplicando torque entre 0,6 e 1,2 Nm.

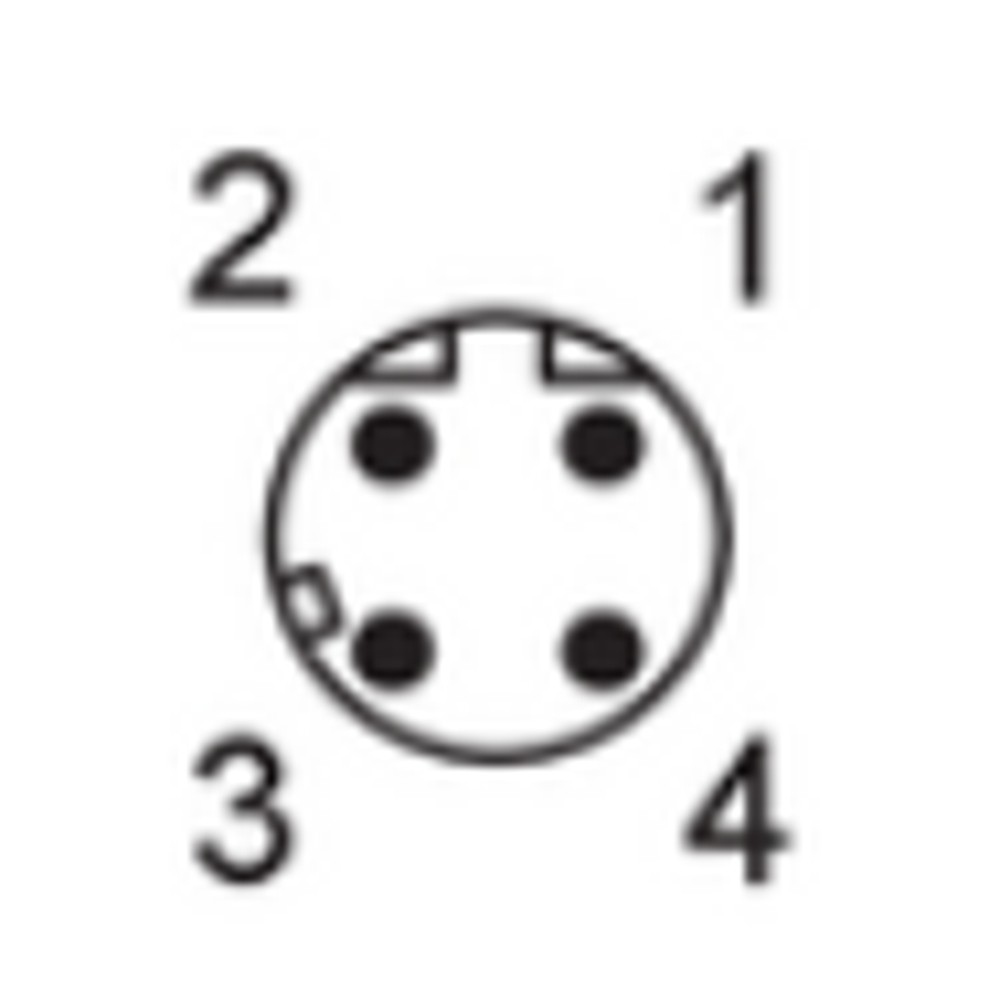

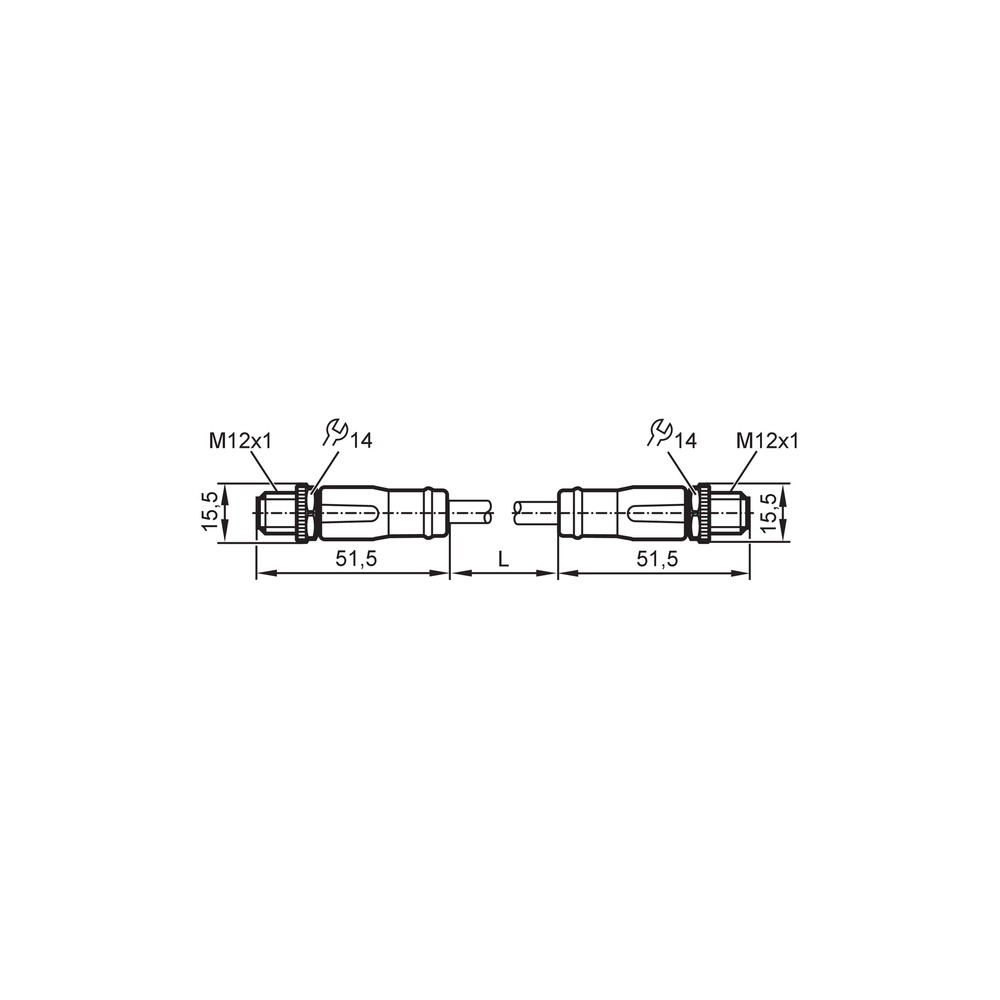

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda intermitente de sinal de rede ou pacotes corrompidos.	Dobramento do cabo abaixo do raio mínimo permitido (10x diâmetro).	Inspecione visualmente o cabo em busca de dobras vincadas ou danos na capa.
Conector solto ou vazamento de umidade para dentro do contato.	Torque de aperto fora do especificado (abaixo de 0,6Nm ou acima de 1,2Nm).	Verifique se a porca do conector está firme e se o O-ring está íntegro.
Ruído na comunicação ou falha na transmissão de dados.	Interferência eletromagnética (EMI) por blindagem mal aterrada.	Confirme se o aterramento da blindagem está corretamente aplicado conforme o manual do sistema.
Degradação, inchaço ou rachaduras no revestimento PUR.	Contato com agentes químicos incompatíveis.	Compare o agente químico presente no ambiente com a compatibilidade química do poliuretano (PUR).

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVC903 (Datasheet) Desenho Técnico Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é exatamente este produto e qual sua função principal?

Este é um cabo de ligação industrial M12 de 0,25 metros, codificação D, projetado especificamente para transmissão de dados em redes Industrial Ethernet, como PROFINET.

O que vem na embalagem ao adquirir este cabo?

O cabo acompanha apenas a unidade do cabo de ligação, pronto para instalação em dispositivos com interface M12 codificação D.

Existem restrições de temperatura ou ambiente para este cabo?

Este cabo não deve ser utilizado em aplicações que exijam resistência a temperaturas acima de 90°C ou em ambientes submersos de alta pressão, pois seu grau de proteção é IP65/IP67.

Posso usar este cabo em qualquer porta M12?

Não utilize este cabo em aplicações que exijam codificação diferente de 'D' (como conectores de potência codificação A ou S), pois a geometria do conector não permitirá o encaixe.

Como identificar se o cabo está com problema?

Sintomas de falha incluem perda intermitente de dados ou falhas de comunicação na rede PROFINET, geralmente causadas por dobramento excessivo ou danos mecânicos na blindagem.

O que verificar antes de decidir pela substituição do cabo?

Verifique a continuidade dos fios e a integridade da blindagem com um multímetro. Se o cabo foi dobrado abaixo do raio mínimo de 10x o diâmetro (6,5mm), a falha interna é provável.

Este cabo é melhor que um cabo de rede comum para máquinas?

Este cabo EVC903 é otimizado para aplicações móveis, suportando mais de 3 milhões de ciclos de curvatura, superando cabos Ethernet padrão sem classificação para este tipo de esforço.

Devo comprar este cabo ou usar um patch cord comum?

Recomendamos este cabo se o ambiente exigir flexibilidade e resistência a óleos (PUR), como em máquinas-ferramenta, enquanto um cabo comum é restrito a infraestrutura fixa.

Qual o cuidado principal na instalação do conector M12?

O torque de aperto deve estar entre 0,6 e 1,2 Nm. Certifique-se de não torcer o cabo além de ± 180°/m durante a instalação para manter a integridade da blindagem.

Como é garantida a procedência deste componente?

A procedência é garantida pelo faturamento direto da IFM Electronic LTDA, assegurando rastreabilidade e conformidade com as especificações técnicas originais do fabricante.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de pinagem M12 específico para Industrial Ethernet (Ref.: 100 Mbit/s, CAT5/CAT5e).

PUR (Poliuretano)

Material de revestimento externo altamente resistente à abrasão, óleos e ambientes industriais agressivos.

PROFINET Type C

Especificação para cabos Ethernet industriais que suportam movimento contínuo e flexão (Ref.: > 3 Mio. ciclos).

Blindado

Característica construtiva para proteção contra interferências eletromagnéticas (EMI) em ambientes industriais.

Sem halogênio

Material que, em caso de combustão, não libera gases tóxicos corrosivos, aumentando a segurança em incêndios.
