Cabo Ethernet Industrial IFM EVC902 M12 50m

Pré-visualizar: EVC902 IFM - Cabo Ethernet Industrial ifm Automação e Ethernet M12 Angular 50m Blindado

EVC902 IFM - Cabo Ethernet Industrial ifm Automação e Ethernet M12 Angular 50m Blindado

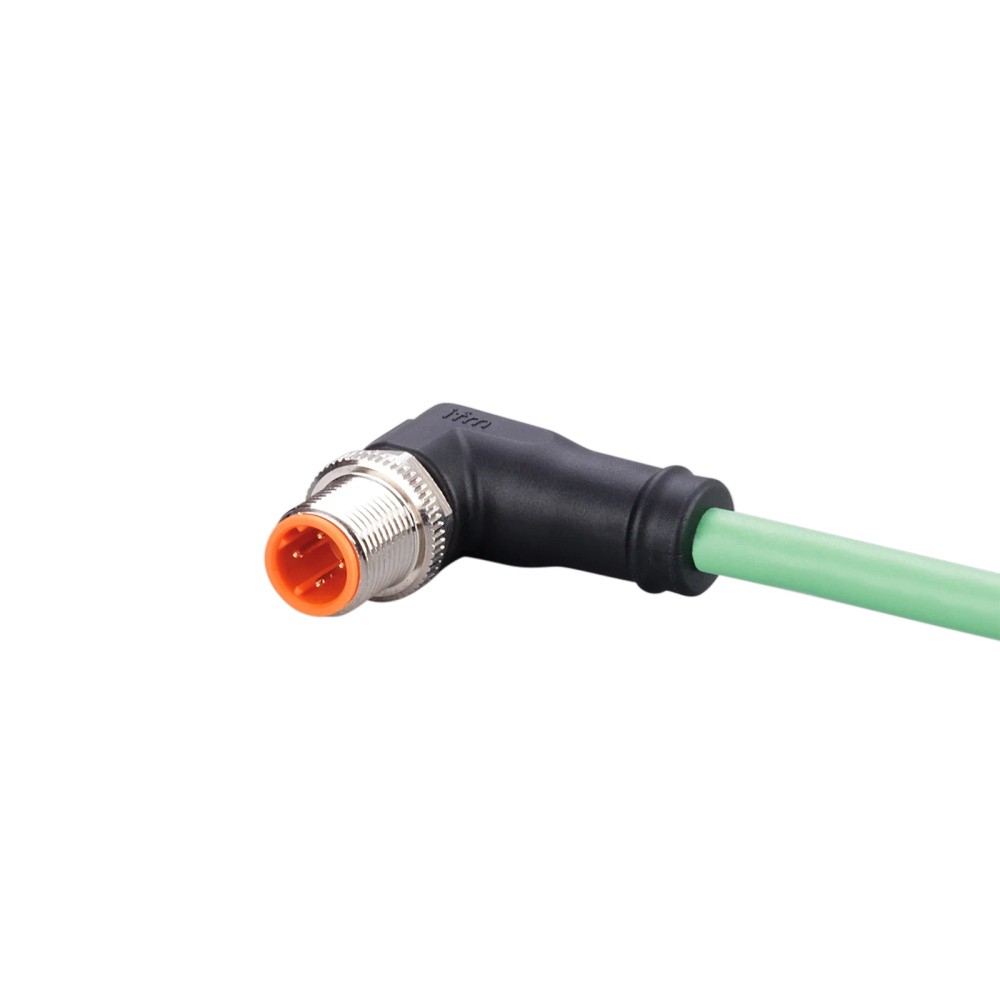

Imagem meramente ilustrativa

R$ 2.824,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC902
EAN: 4021179327763
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVC902 IFM - Cabo Ethernet Industrial ifm Automação e Ethernet M12 Angular 50m Blindado"

Destaques do Produto

Comprimento

50 m

Conector

M12 angular, codificação D

Rede

Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s

Construção

Cabo PUR blindado, sem halogênio e sem silicone

Condições ambientais

IP65/IP67; temperatura móvel de -25...90 °C

Movimento

Mais de 3 milhões de ciclos de curvatura; velocidade máxima informada de 3,3 m/s nas condições especificadas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Ethernet Industrial ifm EVC902, M12 angular, codificação D, 50 m, blindado

O ifm EVC902 é um cabo de conexão Ethernet industrial de 50 m, com conector M12 angular de codificação D. É destinado a conexões Industrial Ethernet em aplicações como automação industrial e máquinas-ferramenta, inclusive em ambientes com refrigerantes e lubrificantes. Possui cabo blindado, contatos dourados e especificação CAT5/CAT5e para 100 Mbit/s. A ficha informa proteção IP65/IP67 e tolerância a mais de 3 milhões de ciclos de curvatura.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC902
Comprimento do cabo	50 m
Tipo e codificação do conector	M12 angular, código D
Aplicação de Ethernet	Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s
Blindagem	Cabo blindado; blindagem aplicada no conector
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)
Grau de proteção	IP65 e IP67
Temperatura ambiente	-40...90 °C; em aplicação móvel: -25...90 °C
Diâmetro e raio de flexão	Ø 6,5 mm; mínimo de 10 x o diâmetro do cabo em aplicação flexível
Resistência à curvatura	> 3 milhões de ciclos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de Industrial Ethernet que utilizem cabo CAT5/CAT5e, velocidade de 100 Mbit/s e conexão M12 com codificação D compatível.
Instalações industriais que necessitem de cabo de 50 m, blindagem e conector angular.
Aplicações com movimento do cabo dentro dos limites informados: raio de flexão mínimo de 10 x o diâmetro em aplicação flexível e, para deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s².

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector, codificação, pinagem ou protocolo diferente dos informados; confirme os requisitos do dispositivo antes da instalação.
Não aplicar fora das faixas de temperatura especificadas: -40...90 °C em condição ambiente e -25...90 °C em aplicação móvel.
Não considerar a velocidade de movimento de 3,3 m/s como válida para condições diferentes das indicadas na ficha: deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

APLICAÇÕES E USO

Aplicação comprovada pela ficha: conexão Industrial Ethernet em automação industrial e máquinas-ferramenta, com cabo CAT5/CAT5e e velocidade indicada de 100 Mbit/s.
Aplicação comprovada pela ficha: instalações associadas a refrigerantes e lubrificantes; respeite as condições ambientais e de montagem especificadas pelo fabricante.
Aplicação com movimento: a ficha informa mais de 3 milhões de ciclos de curvatura e raio mínimo de 10 x o diâmetro do cabo em aplicação flexível.
Limite de movimento declarado: velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; não extrapole esse valor para outras condições sem validação do fabricante.
A ficha não especifica modelos de equipamentos compatíveis nem pinagem completa; confirme os requisitos do dispositivo e consulte o datasheet antes de conectar.

COMO ESCOLHER

Antes de comprar o Cabo Ethernet Industrial ifm EVC902, M12 angular, codificação D, 50 m, blindado, verifique estes pontos:

Escolha o EVC902 quando

A instalação exigir 50 m de cabo Ethernet blindado, conector M12 angular codificado D e aplicação CAT5/CAT5e a 100 Mbit/s, e os conectores do equipamento forem compatíveis.

Verifique os limites de movimento

Para aplicação flexível, respeite o raio mínimo de 10 x o diâmetro do cabo. A velocidade máxima indicada é 3,3 m/s somente para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Considere outra configuração quando

O comprimento, a geometria ou a codificação do conector exigidos pelo equipamento forem diferentes. A ficha não identifica modelos alternativos; confirme a seleção no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Marca indicada para o produto.
Nome / tipo	Cabo de conexão com conector	Identificação do tipo de produto.
Modelo do cabo	Ethernet, código D	Identificação da construção Ethernet informada.
Código do produto / SKU	EVC902	Identificação do anúncio e do produto.
GTIN	4021179327763	Código global de identificação informado.
Part number do anúncio	EVC902	Código indicado nos dados básicos do anúncio.
Part number do catálogo	ASTAN040MSS0050K04	Código adicional informado no dataset do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	2508,9 g	Peso indicado nos atributos do catálogo.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Área de aplicação e desempenho de rede
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes; Industrial Ethernet	Cenários de aplicação explicitamente descritos no catálogo.
Categoria de cabo / velocidade	CAT5/CAT5e; 100 Mbit/s	Desempenho de rede indicado na descrição do catálogo.
Tipo Ethernet	Ethernet, código D	Código de conexão indicado para o cabo.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valores de tensão informados para operação.
Corrente nominal	4 A	Corrente nominal informada; respeite também os limites dos dispositivos conectados.
Classe de proteção	III	Classe de proteção indicada na ficha.

Conexão elétrica
Conector	1 x M12, angular	Configuração física da conexão elétrica.
Codificação	D	Codificação informada para o conector M12.
Contatos	4, dourados	Quantidade e acabamento dos contatos indicados.
Corpo do conector	TPU, preto	Material e cor informados para o corpo do conector.
Material do bloqueio/porca	Latão niquelado	Material de retenção indicado na ficha.
Torque máximo de aperto	0,6...1,2 Nm	Faixa de torque especificada para o aperto do conector.
Blindagem no conector	Blindagem aplicada	A ficha informa a aplicação da blindagem na conexão.

Construção do cabo
Comprimento	50 m	Comprimento total especificado.
Material do cabo	PUR	Material indicado para o cabo na conexão elétrica.
Cor do cabo	Verde	Cor informada na descrição da conexão elétrica.
Diâmetro externo	6,5 mm	Diâmetro nominal informado para o cabo.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Composição dos condutores indicada na ficha.
Blindagem	Cabo blindado	Característica construtiva declarada.
Sem halogênio	Sim	Característica especial informada.
Sem silicone	Sim	Característica especial informada.
Cores dos fios	BU = azul; OG = laranja; WH = branco; YE = amarelo	Identificação de cores fornecida; não substitui a verificação da pinagem no datasheet.

Condições ambientais e proteção
Grau de proteção	IP65; IP67	Graus de proteção informados para o produto; considerar as condições de montagem e acoplamento previstas pelo fabricante.
Temperatura ambiente	-40...90 °C	Faixa ambiente especificada na ficha.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa especificada para condição móvel.
Material do invólucro	TPU	Material informado para o invólucro.

Dados mecânicos e movimento
Ciclos de curvatura	> 3 milhões	Número de ciclos de curvatura informado.
Raio de flexão mínimo	10 x o diâmetro do cabo	Limite indicado para aplicação flexível; não corresponde a um valor fixo em milímetros.
Esforço de torção	± 180 °/m	Valor de torção especificado por metro.
Velocidade de movimento máxima	3,3 m/s	Aplicável ao deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², conforme ficha.
Aceleração máxima declarada	5 m/s²	Condição associada à velocidade máxima informada para deslocamento horizontal de 5 m.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5/CAT5e

• 100 Mbit/s

• Cabo Ethernet, código D; compatibilidade com equipamento específico depende da conexão e dos requisitos de rede desse equipamento.

Conexões

Elétrica Um conector M12 angular, codificação D, com 4 contatos dourados; cabo blindado com 4 x 0,34 mm² (7 x Ø 0,25 mm). Tensão de operação informada: 30 V AC / 60 V DC; corrente nominal: 4 A. Verifique a pinagem requerida pelo dispositivo no datasheet antes da ligação.

Processo Não se aplica: trata-se de um cabo de conexão elétrica para Ethernet, sem conexão de processo indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada Ethernet M12 codificada D e requisitos CAT5/CAT5e a 100 Mbit/s	✓	A ficha especifica cabo Ethernet código D, conector M12 angular codificado D e aplicação CAT5/CAT5e a 100 Mbit/s; confirme a pinagem do equipamento.
Instalação que requer cabo com blindagem	✓	A ficha descreve o cabo como blindado e informa blindagem aplicada na conexão.
Equipamento que exige conector ou codificação diferentes de M12 código D	✗	A conexão informada para este cabo é M12 angular, codificação D; a ficha não declara compatibilidade mecânica com outros conectores.
Aplicação móvel fora da faixa de -25...90 °C	✗	A temperatura ambiente especificada para aplicação móvel é de -25...90 °C.
Aplicação flexível com raio inferior a 10 x o diâmetro do cabo	✗	A ficha estabelece raio de flexão mínimo de 10 x o diâmetro do cabo para aplicação flexível.

INSTALAÇÃO

Como instalar o Cabo Ethernet Industrial ifm EVC902, M12 angular, codificação D, 50 m, blindado

Confirme que o equipamento utiliza conexão Ethernet M12 angular com codificação D e verifique os requisitos de pinagem no datasheet.
Planeje o percurso para o comprimento de 50 m e evite exceder o raio de flexão mínimo de 10 x o diâmetro do cabo em aplicação flexível.
Em instalações móveis, mantenha a temperatura entre -25...90 °C e valide a velocidade e a aceleração previstas em relação às condições declaradas pelo fabricante.
Acople o conector sem forçar o alinhamento e aperte dentro da faixa de torque especificada de 0,6...1,2 Nm.
Verifique a continuidade da blindagem e a integridade do cabo e dos contatos antes de energizar o sistema.
Após a montagem, confirme o enlace Ethernet e a comunicação com o equipamento; em caso de falha, consulte a pinagem e as instruções do fabricante.

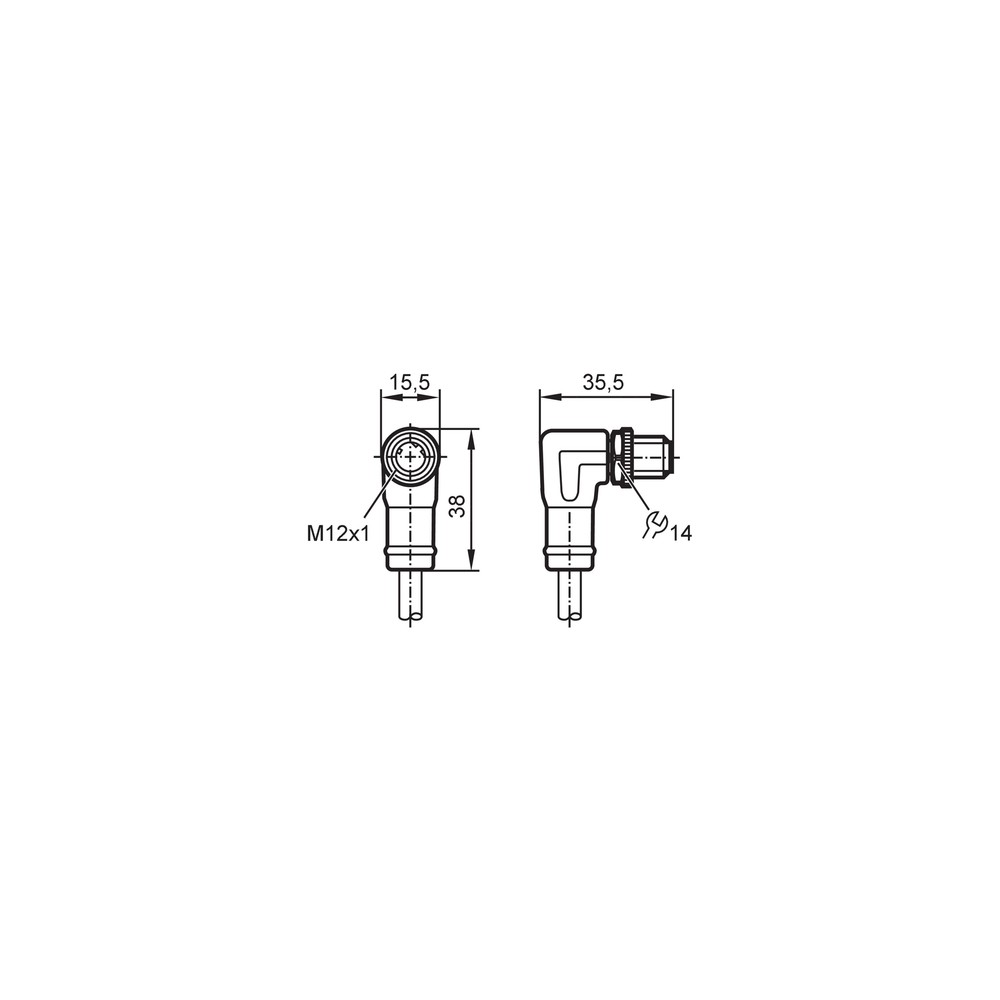

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O enlace Ethernet não estabelece comunicação.	Conector não totalmente acoplado, incompatibilidade de codificação ou pinagem divergente dos requisitos do equipamento.	Confira a conexão M12 código D, a pinagem exigida pelo dispositivo e o estado do enlace; consulte o datasheet antes de alterar a ligação.
A comunicação apresenta interrupções quando o cabo se movimenta.	Flexão abaixo do raio mínimo, esforço de tração ou movimento fora das condições especificadas.	Inspecione o percurso e meça o raio de flexão; compare também velocidade, aceleração e faixa de temperatura com os limites da ficha.
Há perda de comunicação ou instabilidade em ambiente com interferência elétrica.	Blindagem ou conexão da blindagem comprometida durante a instalação.	Inspecione o cabo e o conector e confirme a continuidade da blindagem aplicada, seguindo as instruções do fabricante.
A conexão apresenta folga ou sinais de acoplamento inadequado.	Aperto do conector fora da faixa indicada ou desalinhamento durante o acoplamento.	Desacople e inspecione os contatos; alinhe novamente e confirme o torque de aperto especificado de 0,6...1,2 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm EVC902 (PDF) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC902 e para que serve?

É um cabo de conexão Ethernet industrial ifm com 50 m de comprimento e conector M12 angular codificado D. A ficha o destina a aplicações de automação industrial e Industrial Ethernet CAT5/CAT5e a 100 Mbit/s.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Ele funciona com qualquer dispositivo Ethernet M12?

Não é possível confirmar compatibilidade universal. O cabo tem conector M12 angular codificado D; confirme também pinagem, requisitos de rede e conexão do equipamento.

Posso usar este cabo em uma rede que exija um conector com outra codificação?

A ficha especifica conector M12 de codificação D. Não há informação que confirme compatibilidade mecânica ou elétrica com outras codificações.

O enlace cai quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique se o cabo está dobrado abaixo do raio mínimo de 10 x o diâmetro e se o movimento respeita as condições especificadas. Inspecione também o conector e a blindagem.

A conexão não comunica depois da instalação; qual pode ser a causa?

Confira o acoplamento M12, a codificação D e a pinagem exigida pelo dispositivo. A ficha não fornece uma pinagem completa para cada equipamento, portanto consulte o datasheet antes de refazer a ligação.

Devo comprar este cabo ou escolher outro comprimento ou tipo de conector?

Escolha o EVC902 se a instalação exigir 50 m e conexão M12 angular codificada D. Se o comprimento ou a conexão forem diferentes, selecione uma configuração compatível com o equipamento; a ficha não identifica um modelo alternativo.

Este cabo é fornecido como kit com conectores avulsos?

A ficha descreve um cabo de conexão com conector e informa uma peça por embalagem. Não lista conectores ou outros itens avulsos incluídos.

Como devo apertar e encaminhar o conector na instalação?

Alinhe o conector sem forçar e aplique torque de 0,6...1,2 Nm. Em aplicação flexível, respeite o raio mínimo de 10 x o diâmetro do cabo.

O cabo serve para movimento contínuo em qualquer velocidade?

Não. A ficha informa velocidade máxima de 3,3 m/s somente para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; verifique as condições reais da instalação.

GLOSSÁRIO TÉCNICO

Codificação D

Identificação da configuração do conector M12 especificada para este cabo; deve corresponder à conexão do dispositivo. (Ref.: conector M12, codificação D)

CAT5/CAT5e

Categorias de cabo de rede mencionadas na ficha para a aplicação Ethernet do produto. (Ref.: CAT5/CAT5e, 100 Mbit/s)

IP65/IP67

Graus de proteção declarados para o produto; a instalação deve seguir as condições de acoplamento e montagem do fabricante. (Ref.: grau de proteção IP65, IP67)

Raio de flexão

Raio mínimo permitido para flexão do cabo; nesta ficha corresponde a 10 vezes seu diâmetro. (Ref.: raio de flexão mínimo de 10 x o diâmetro do cabo)

Blindagem

Elemento construtivo indicado para o cabo e aplicado na conexão, relacionado à proteção da conexão conforme a montagem especificada. (Ref.: cabo blindado; blindagem aplicada)
