Cabo Industrial M12 Ethernet IFM EVC899 5m

Pré-visualizar: EVC899 IFM - Cabo Industrial M12 Angular Ethernet CAT5e Blindado 5m

EVC899 IFM - Cabo Industrial M12 Angular Ethernet CAT5e Blindado 5m

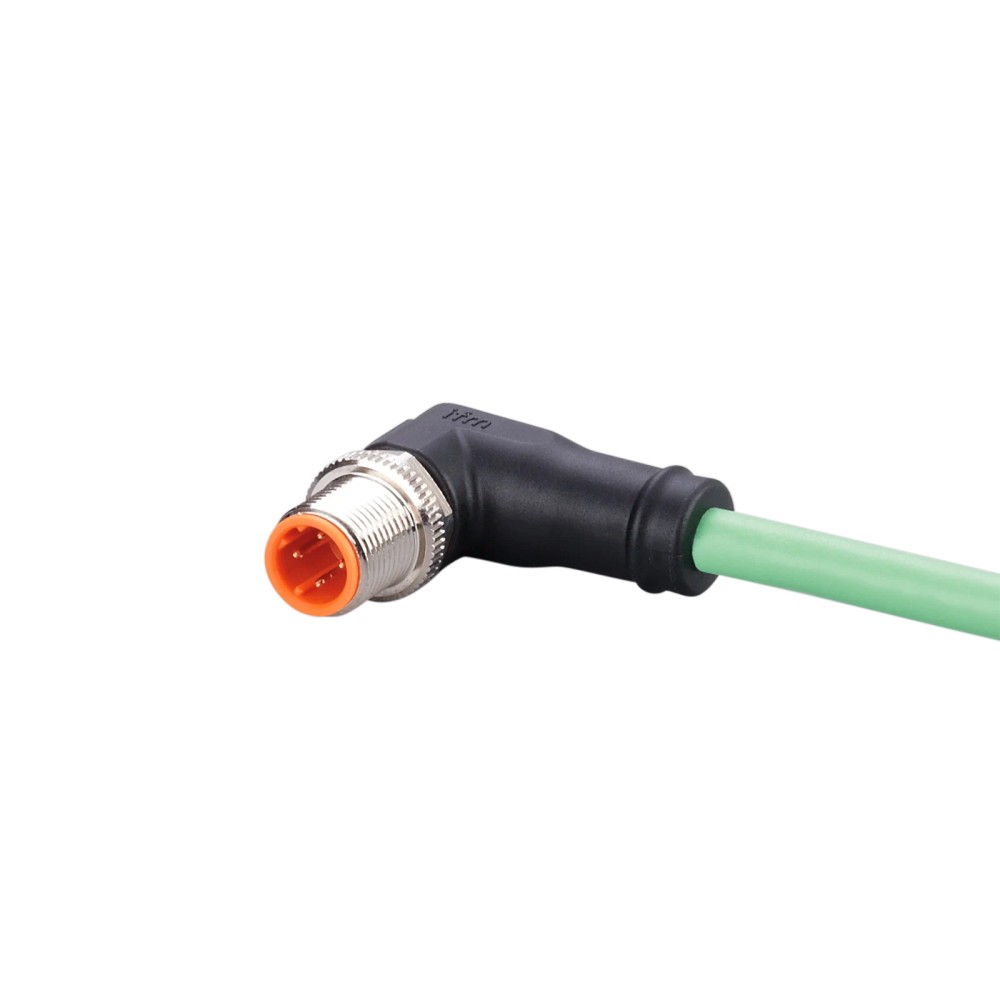

Imagem meramente ilustrativa

R$ 342,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC899
EAN: 4021179327732
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC899 IFM - Cabo Industrial M12 Angular Ethernet CAT5e Blindado 5m"

Destaques do Produto

Tipo de Conector

M12 Angular (Codificação D)

Comprimento

5 metros

Velocidade/Protocolo

100 Mbit/s (CAT5e)

Blindagem

Sim

Material do Cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC899 IFM - Cabo Industrial M12 Angular Ethernet CAT5e Blindado 5m

O EVC899 é um cabo de conexão industrial com conector M12 angular, projetado para redes Ethernet (CAT5/CAT5e) em ambientes de automação. Com 5 metros de comprimento, oferece blindagem para proteção contra interferências e resistência a ciclos de curvatura superiores a 3 milhões. É ideal para aplicações com alta movimentação, como máquinas-ferramenta, devido ao material PUR livre de halogênio e silicone.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	5 m
Protocolo	Industrial Ethernet CAT5e
Conexão	M12 Angular, 4 Polos
Codificação	D
Blindado	Sim
Grau de Proteção	IP65, IP67
Ciclos de Curvatura	> 3 Milhões
Material	PUR (Sem silicone)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com redes Ethernet
Ambientes com presença de lubrificantes e refrigerantes
Aplicações robóticas e correntes de arraste (drag chains) devido à alta flexibilidade

⚠ Considere outro se precisa de:

Redes de comunicação Gigabit Ethernet (CAT6/CAT6A)
Conexão com dispositivos de codificação A (sensores padrão)
Ambientes com exposição contínua a temperaturas fora da faixa de -40 a 90 graus Celsius

APLICAÇÕES E USO

Aplicações em redes Industrial Ethernet (CAT5/CAT5e)
Máquinas-ferramenta com alta movimentação (drag chains)
Ambientes industriais com necessidade de resistência a lubrificantes e fluidos refrigerantes

COMO ESCOLHER

Antes de comprar o EVC899 IFM - Cabo Industrial M12 Angular Ethernet CAT5e Blindado 5m, verifique estes pontos:

Quando escolher este produto

Selecione o EVC899 para aplicações de Ethernet industrial que demandam alta flexibilidade, resistência a óleos (PUR) e proteção contra interferência em distâncias de até 5 metros.

Quando buscar outra opção

Busque alternativas se o seu sistema exige redes Gigabit Ethernet (CAT6/6A), conexões de comprimento superior ao oferecido, ou se a interface do dispositivo requer um conector com codificação diferente da D (M12 Ethernet).

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de produto	Cabo de conexão com conector	Identificação primária do componente
Protocolo	Industrial Ethernet (CAT5/CAT5e)	Padrão de comunicação suportado

Dados elétricos
Tensão de operação	30 AC / 60 DC V	Limite de isolação elétrica
Capacidade de carga total	4 A	Corrente máxima permitida
Classe de proteção	III	Classificação de segurança elétrica

Dados mecânicos
Material do invólucro	TPU	Composição do corpo do conector
Material da porca	Latão, niquelado	Componente de fixação mecânica
Raio de flexão	10 x diâmetro do cabo	Limite de curvatura em aplicação flexível
Ciclos de curvatura	> 3 milhões	Durabilidade em aplicações móveis

Condições ambientais
Proteção IP	IP65, IP67	Resistência a entrada de sólidos e líquidos
Temperatura ambiente	-40...90 °C	Limites operacionais de temperatura
Sem silicone	Sim	Requisito para ambientes de pintura ou automotivos

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• PROFINET Type C

Conexões

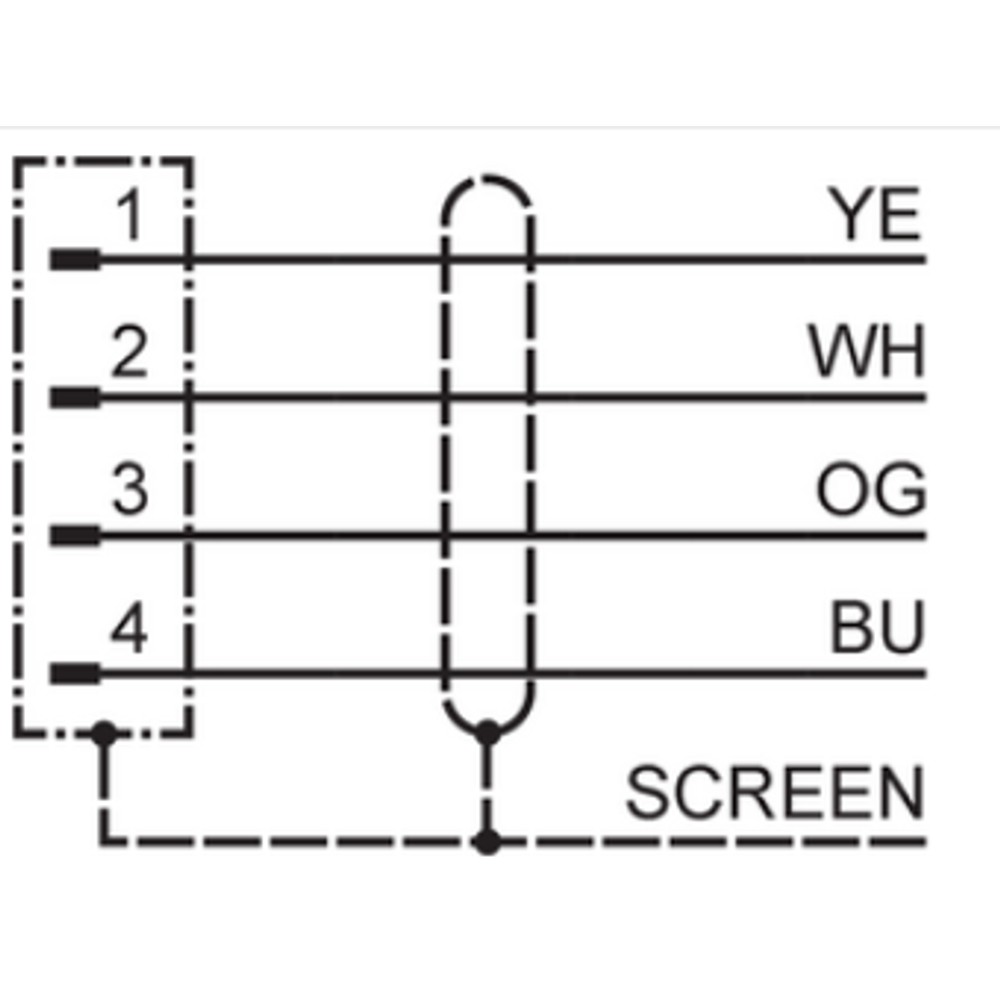

Elétrica 4 x 0,34 mm² (Blindado)

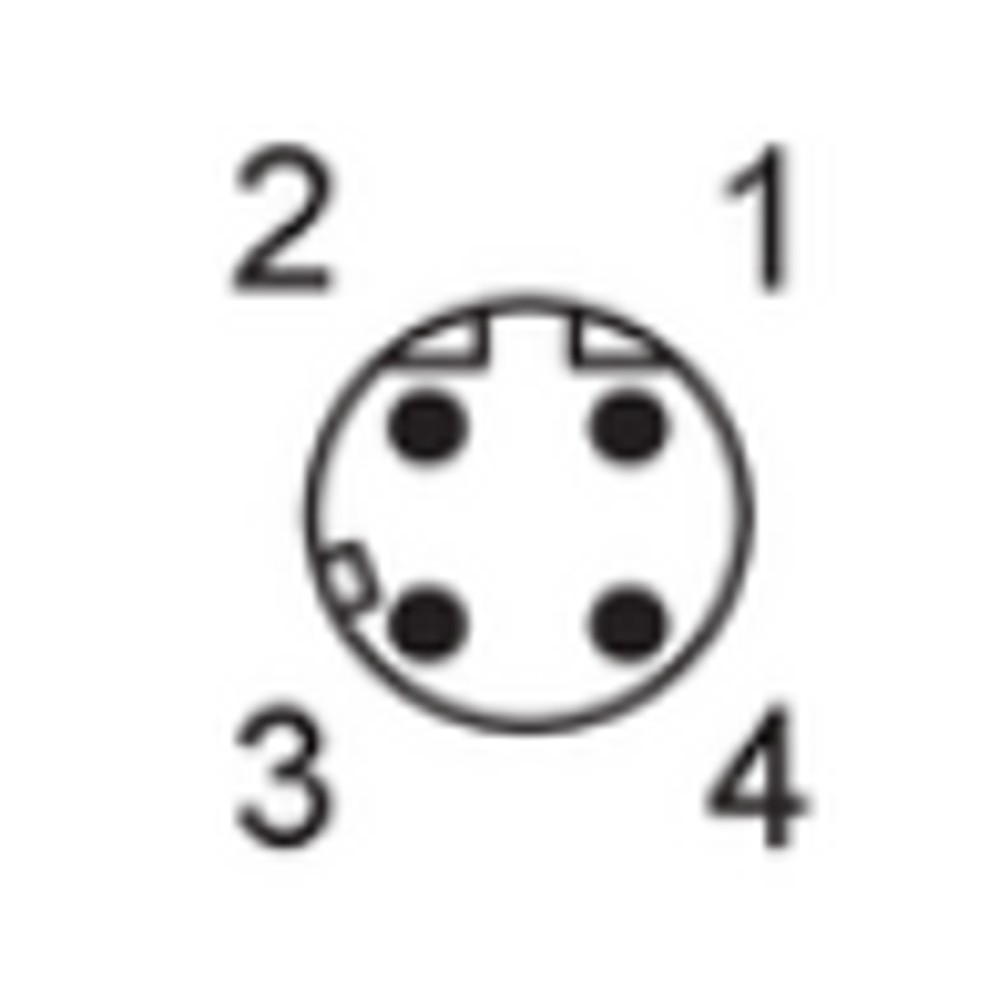

Processo M12 Angular, Codificação D

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes Ethernet 100 Mbit/s	✓	O cabo é especificado para CAT5e, atendendo plenamente a esta velocidade.
Redes Gigabit (1 Gbit/s)	✗	A especificação CAT5e limita a capacidade de dados em comparação ao padrão CAT6.
Aplicações em correntes de arraste	✓	A alta resistência a ciclos de curvatura (> 3 milhões) torna-o ideal para este ambiente.

INSTALAÇÃO

Como instalar o EVC899 IFM - Cabo Industrial M12 Angular Ethernet CAT5e Blindado 5m

Verifique se o conector M12 está livre de detritos ou contaminantes.
Alinhe a codificação D do conector com a entrada do dispositivo correspondente.
Insira o conector suavemente até o encaixe total.
Rosqueie a porca de fixação manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Fixe o cabo de forma a respeitar o raio de curvatura mínimo de 65mm para evitar fadiga.

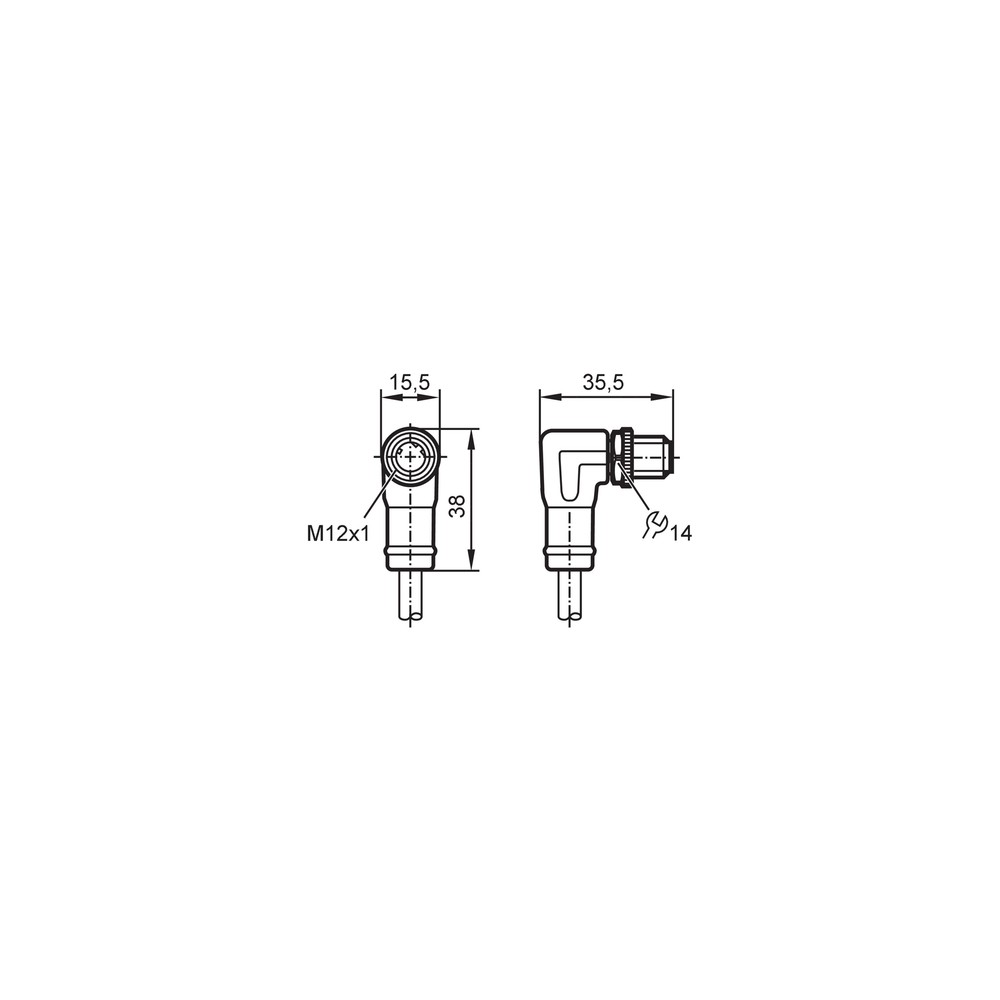

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda intermitente de dados ou falha de link.	Uso em raio de curvatura menor que o especificado (10x diâmetro).	Inspeção visual em busca de dobras ou sinais de esmagamento na capa do cabo.
Entrada de umidade ou falha na blindagem.	Torque de aperto incorreto do conector M12.	Verificar se o conector está firme conforme torque de 0,6-1,2 Nm.
Velocidade de transmissão reduzida ou erro de protocolo.	Uso do cabo em redes não compatíveis (Ex: Gigabit).	Confirmar se o switch e a rede exigem CAT5e ou CAT6.
Resistência de contato elevada ou desconexões.	Contato dos pinos oxidado ou sujo.	Limpeza suave dos contatos banhados a ouro com produto adequado.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do EVC899 (Datasheet) Desenho em Escala do Conector (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC899 da IFM e qual sua principal função?

O EVC899 é um cabo de conexão industrial com conector M12 angular, codificação D, desenvolvido especificamente para redes Ethernet industrial (CAT5/CAT5e) com blindagem para proteção contra interferências eletromagnéticas.

Quais são as especificações físicas e elétricas mais relevantes do produto?

Este cabo possui 5 metros de comprimento, é fabricado com revestimento em PUR, blindado, e possui 4 polos, sendo compatível com o padrão PROFINET Type C.

Posso utilizar este cabo para redes de alta velocidade Gigabit Ethernet?

Este cabo é classificado para CAT5e, operando até 100 Mbit/s, portanto não é adequado para redes que exigem velocidades Gigabit (CAT6 ou superior).

Este cabo é compatível com sensores M12 padrão de mercado?

Não, o EVC899 possui codificação D, específica para Ethernet, e não deve ser utilizado para sensores ou atuadores comuns que exigem codificação A.

O que devo verificar se a comunicação da rede estiver falhando?

Se a conexão cai intermitentemente, verifique se a blindagem foi corretamente aterrada e se o raio de curvatura mínimo de 10 vezes o diâmetro do cabo (65mm) foi respeitado.

Como identificar se o cabo atingiu o fim de sua vida útil mecânica?

Sintomas de perda de sinal ou ruptura podem indicar fadiga do material por flexão excessiva, devendo-se verificar se a instalação excedeu os 3 milhões de ciclos de curvatura especificados.

Por que escolher este modelo em vez de um cabo Ethernet comercial comum?

O EVC899 utiliza revestimento em PUR e contatos banhados a ouro, garantindo maior resistência química a lubrificantes e refrigerantes do que cabos padrão de PVC.

O cabo possui proteção contra interferência eletromagnética (EMI)?

Sim, o EVC899 é um cabo blindado, garantindo proteção contra interferências em ambientes industriais com alta densidade de ruído elétrico.

Qual o torque recomendado para o aperto do conector M12?

O conector M12 deve ser apertado com um torque entre 0,6 e 1,2 Nm para garantir a vedação IP67 e a integridade da conexão.

Como é realizada a compra e o faturamento deste item?

Este produto é faturado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do fabricante e suporte técnico oficial.

GLOSSÁRIO TÉCNICO

Codificação D (Ref.: M12)

Padrão de conector M12 especificamente desenhado para dados, garantindo que o cabo não seja conectado incorretamente a portas de sensores ou potência.

PUR (Ref.: Material do cabo)

Poliuretano, material de revestimento do cabo que oferece alta resistência mecânica e química, sendo livre de halogênio.

Blindagem (Ref.: Característica)

Camada metálica interna do cabo destinada a reduzir a interferência eletromagnética externa, crucial para integridade de dados.

Profinet Type C (Ref.: Aplicação)

Padrão de comunicação industrial para cabos de rede projetados especificamente para aplicações flexíveis (movimentação).

Grau de proteção IP67 (Ref.: Proteção)

Especificação que garante proteção total contra poeira e imersão temporária em água, ideal para ambientes industriais severos.
