Cabo Conector IFM EVC897 M12 Reto 50m Blindado

Pré-visualizar: EVC897 IFM - Cabo Conector IFM Automação Industrial M12 Reto 50m Blindado

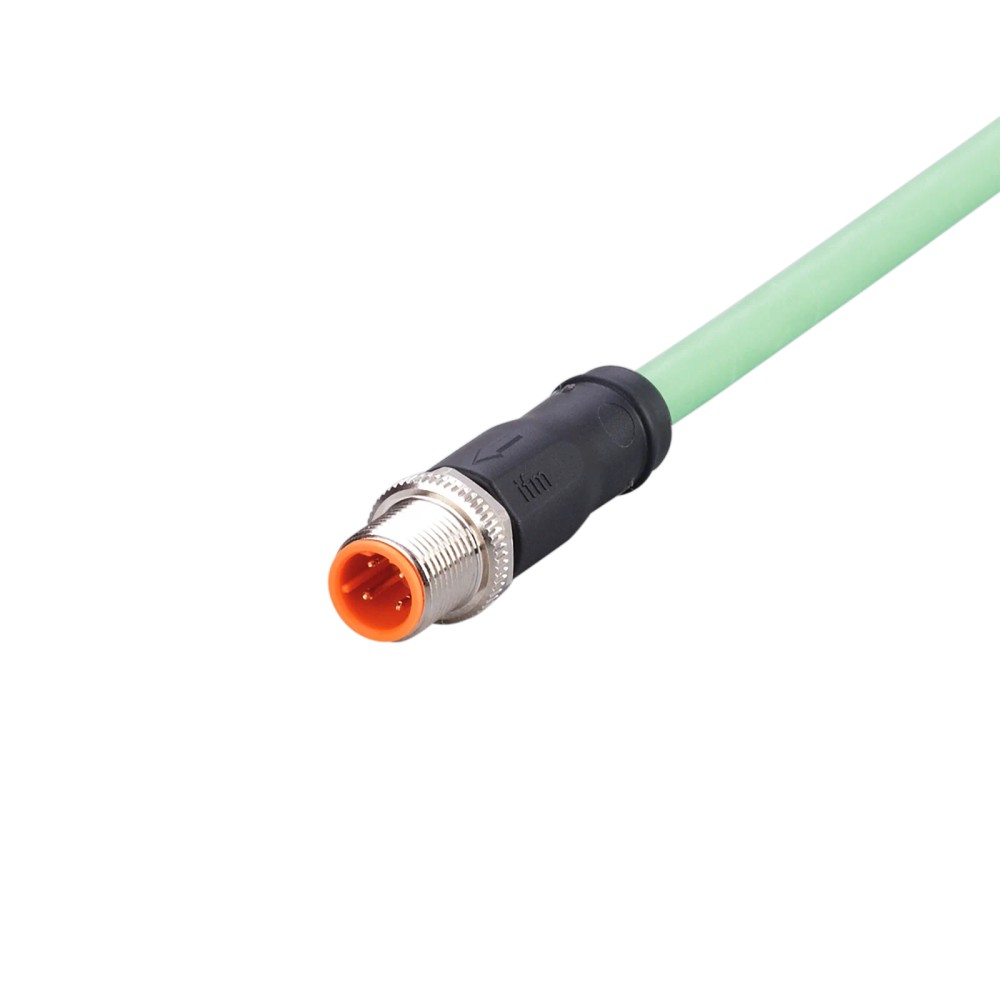

EVC897 IFM - Cabo Conector IFM Automação Industrial M12 Reto 50m Blindado

Imagem meramente ilustrativa

R$ 2.824,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC897
EAN: 4021179327718
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVC897 IFM - Cabo Conector IFM Automação Industrial M12 Reto 50m Blindado"

Destaques do Produto

Comprimento

50 m

Interface de conexão

M12 reto, código D, 4 polos

Tipo de cabo

Blindado, PUR, 4 x 0,34 mm²

Rede indicada

Industrial Ethernet / PROFINET Type C

Proteção declarada

IP65/IP67

Condição térmica

-40 a 90 °C; em movimento, -25 a 90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM EVC897 M12 Reto, Código D, 4 Polos, Blindado, PUR, 50 m

O IFM EVC897 é um cabo de conexão industrial com conector M12 reto e cabo de 50 m. Destina-se a aplicações de Industrial Ethernet, incluindo PROFINET Type C, em sistemas de automação. Possui codificação D, 4 polos e blindagem aplicada. O cabo tem revestimento PUR e proteção IP65/IP67, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC897
Comprimento do cabo	50 m
Conector	1 x M12 reto, codificação D, 4 contatos
Cabo	Blindado; 4 x 0,34 mm²; Ø 6,5 mm
Revestimento do cabo	PUR, sem halogênio, verde
Aplicação de comunicação	Industrial Ethernet; PROFINET Type C; CAT5/CAT5e; 100 Mbit/s
Proteção indicada	IP65 e IP67
Temperatura ambiente	-40 a 90 °C
Tensão de operação	30 V AC / 60 V DC
Corrente nominal	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de equipamentos de automação com conexão M12 código D, 4 polos, em aplicações de Industrial Ethernet.
Aplicações PROFINET Type C, CAT5/CAT5e e 100 Mbit/s, conforme especificação informada para o cabo.
Instalações que necessitam de cabo blindado de 50 m e revestimento PUR.
Aplicações em máquinas-ferramentas e ambientes com refrigerantes e lubrificantes, conforme aplicação declarada na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 50 m sem confirmar que o cabo pode ser cortado ou terminado conforme o projeto.
Não tratar o conector M12 código D como compatível com qualquer conexão M12: confirme codificação, número de contatos e interface do equipamento.
Não exceder os limites declarados de tensão, corrente e temperatura; em aplicação móvel, considerar a faixa de -25 a 90 °C.

APLICAÇÕES E USO

Uso declarado em sistemas de automação industrial e Industrial Ethernet, incluindo aplicações PROFINET Type C, CAT5/CAT5e e 100 Mbit/s.
Pode ser considerado em máquinas-ferramentas e aplicações com refrigerantes e lubrificantes, conforme os cenários descritos no cadastro; confirme as condições reais de exposição e a montagem dos conectores.
Para instalação flexível, a ficha especifica raio mínimo de curvatura de 10 vezes o diâmetro do cabo e faixa móvel de -25 a 90 °C. A velocidade máxima informada é 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A indicação IP65/IP67 não dispensa o acoplamento correto do conector nem comprova adequação a condições diferentes das especificadas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVC897 M12 Reto, Código D, 4 Polos, Blindado, PUR, 50 m, verifique estes pontos:

Escolha o EVC897

Quando a instalação requer 50 m de cabo blindado, conector M12 reto código D com 4 contatos e uso em Industrial Ethernet/PROFINET Type C, dentro dos limites elétricos e ambientais informados.

Confirme a conexão do equipamento

Verifique no dispositivo a codificação D, a quantidade de contatos e a interface Ethernet. A conexão mecânica M12, isoladamente, não confirma compatibilidade elétrica ou de comunicação.

Avalie movimento e roteamento

Para uso flexível, respeite raio de curvatura mínimo de 10 vezes o diâmetro do cabo. A ficha informa mais de 3 milhões de ciclos de curvatura e tolerância a dobras e deslocamentos, mas a adequação depende das condições reais de instalação.

Busque outra configuração quando necessário

Se o projeto exigir outro comprimento, conector diferente, codificação distinta ou características elétricas fora dos valores especificados, selecione uma variante que corresponda a esses requisitos e valide a interface com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Marca indicada para o produto.
Modelo e SKU	EVC897	Código do produto no anúncio.
GTIN	4021179327718	Identificador comercial informado.
Tipo de produto	Cabo de conexão com conector	Classificação do componente.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	2153,3 g	Valor informado nos atributos do catálogo; outra linha de dados indica 3012 g, portanto confirmar o peso logístico na documentação do fornecedor.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Aplicação e comunicação
Aplicação declarada	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes	Cenários listados nos dados do produto.
Comunicação	Industrial Ethernet; PROFINET Type C; CAT5/CAT5e; 100 Mbit/s	Tecnologias e taxa informadas para a aplicação.
Modelo de cabo	Cabo de Ethernet, código D	Descrição de modelo no cadastro.

Conexão elétrica
Conector	1 x M12, reto, codificação D	Interface de conexão especificada.
Contatos	4, dourados	Quantidade e acabamento dos contatos informados.
Corpo do conector	TPU, preto	Material e cor declarados para o corpo.
Bloqueio/porca	Latão niquelado	Material do elemento de bloqueio informado.
Torque de aperto	0,6 a 1,2 Nm	Faixa indicada para o aperto do conector.
Tensão de operação	30 V AC / 60 V DC	Limites de operação informados.
Corrente nominal/capacidade de carga total	4 A	Valor declarado; não exceder a capacidade indicada.
Classe de proteção elétrica	III	Classe de proteção elétrica informada.

Construção do cabo
Comprimento	50 m	Comprimento declarado do cabo.
Condutores	4 x 0,34 mm²; 7 x Ø 0,25 mm por condutor	Seção transversal e construção indicadas no cadastro.
Diâmetro externo	6,5 mm	Diâmetro informado para o cabo.
Revestimento	PUR, verde, sem halogênio e sem silicone	Materiais e características declarados.
Blindagem	Sim; blindagem aplicada	Construção blindada informada.

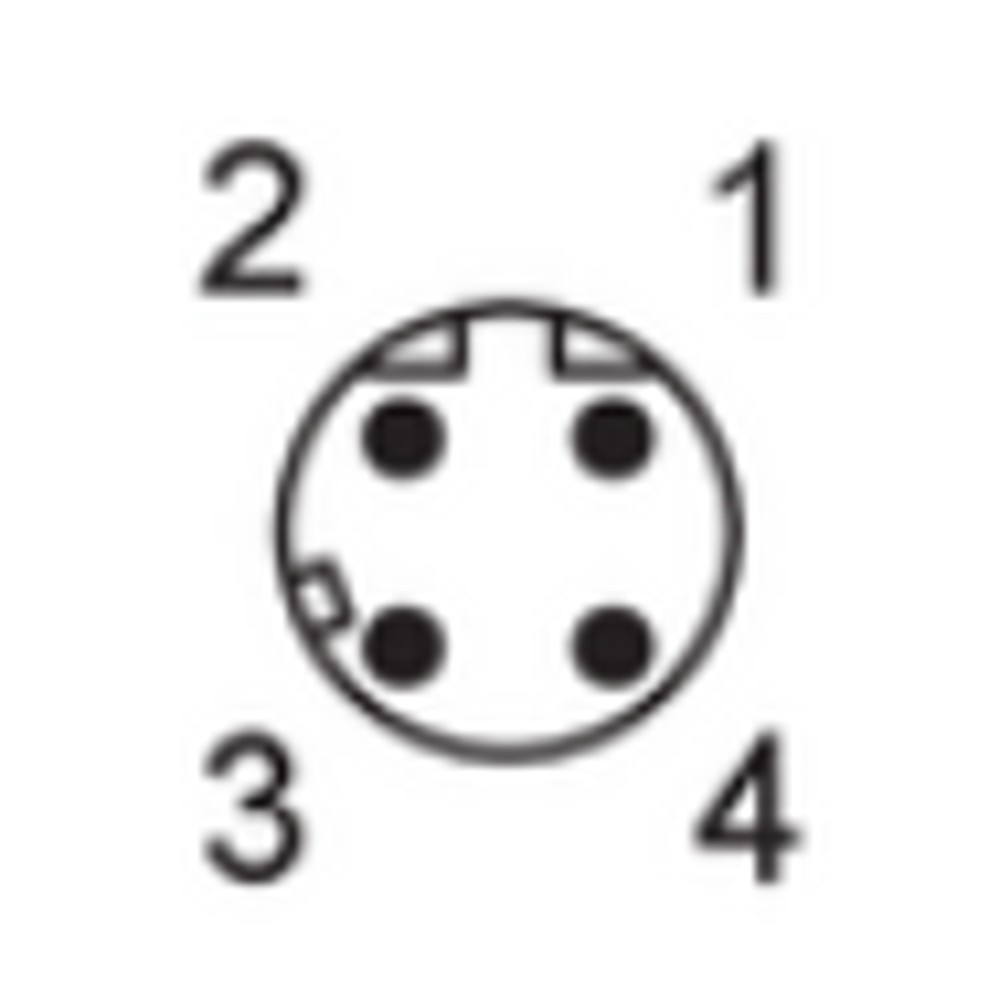

Cores dos fios	BU = azul; OG = laranja; WH = branco; YE = amarelo	Identificação de cores indicada na ficha.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; referência calculada sobre o diâmetro do cabo.
Ciclos de curvatura	> 3 milhões	Quantidade de ciclos informada; o resultado depende das condições de instalação.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o cabo.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Esforço de torção	±180°/m	Valor informado para torção.

Condições ambientais e proteção
Grau de proteção	IP65; IP67	Graus declarados; a proteção efetiva depende do acoplamento correto e das condições de instalação.
Temperatura ambiente	-40 a 90 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa específica indicada para aplicação móvel.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• PROFINET Type C

• CAT5/CAT5e

• 100 Mbit/s

Conexões

Elétrica Um conector M12 reto, codificação D, com 4 contatos dourados; cabo blindado com 4 x 0,34 mm². Tensão de operação informada: 30 V AC / 60 V DC; corrente nominal: 4 A. Confirme a pinagem e os requisitos elétricos dos equipamentos conectados antes da instalação.

Processo Conexão elétrica por conector M12 reto, código D. A ficha não informa uma conexão de processo mecânica; a compatibilidade mecânica depende da codificação e do conector correspondente no equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de equipamentos de automação Industrial Ethernet com interface M12 código D de 4 contatos, em aplicação PROFINET Type C	✓	A ficha identifica Industrial Ethernet, PROFINET Type C, conector M12 código D e 4 contatos.
Rede que requer CAT5/CAT5e e 100 Mbit/s	✓	CAT5/CAT5e e 100 Mbit/s constam como dados da aplicação do cabo.
Equipamento com conector M12 de codificação ou número de contatos diferente	✗	A conexão especificada é M12 código D, 4 contatos; outra codificação ou quantidade de contatos não corresponde à configuração informada.
Instalação com tensão superior a 30 V AC ou 60 V DC, ou corrente superior a 4 A	✗	Esses valores excedem a tensão de operação e a corrente nominal informadas.
Aplicação móvel abaixo de -25 °C	✗	A faixa de temperatura ambiente móvel declarada é de -25 a 90 °C.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVC897 M12 Reto, Código D, 4 Polos, Blindado, PUR, 50 m

Confirme que a interface do equipamento é M12, codificação D, com 4 contatos, e valide os requisitos elétricos e de comunicação.
Planeje o percurso do cabo de 50 m e evite exceder os limites de temperatura, tensão e corrente especificados.
Em aplicação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Alinhe o conector com a interface correspondente antes de acoplar; não force o encaixe se a codificação não coincidir.
Aperte o bloqueio dentro da faixa indicada de 0,6 a 1,2 Nm, sem exceder o torque especificado.
Após a conexão, confira o assentamento do conector, a continuidade da comunicação e a integridade da blindagem conforme o projeto do sistema.

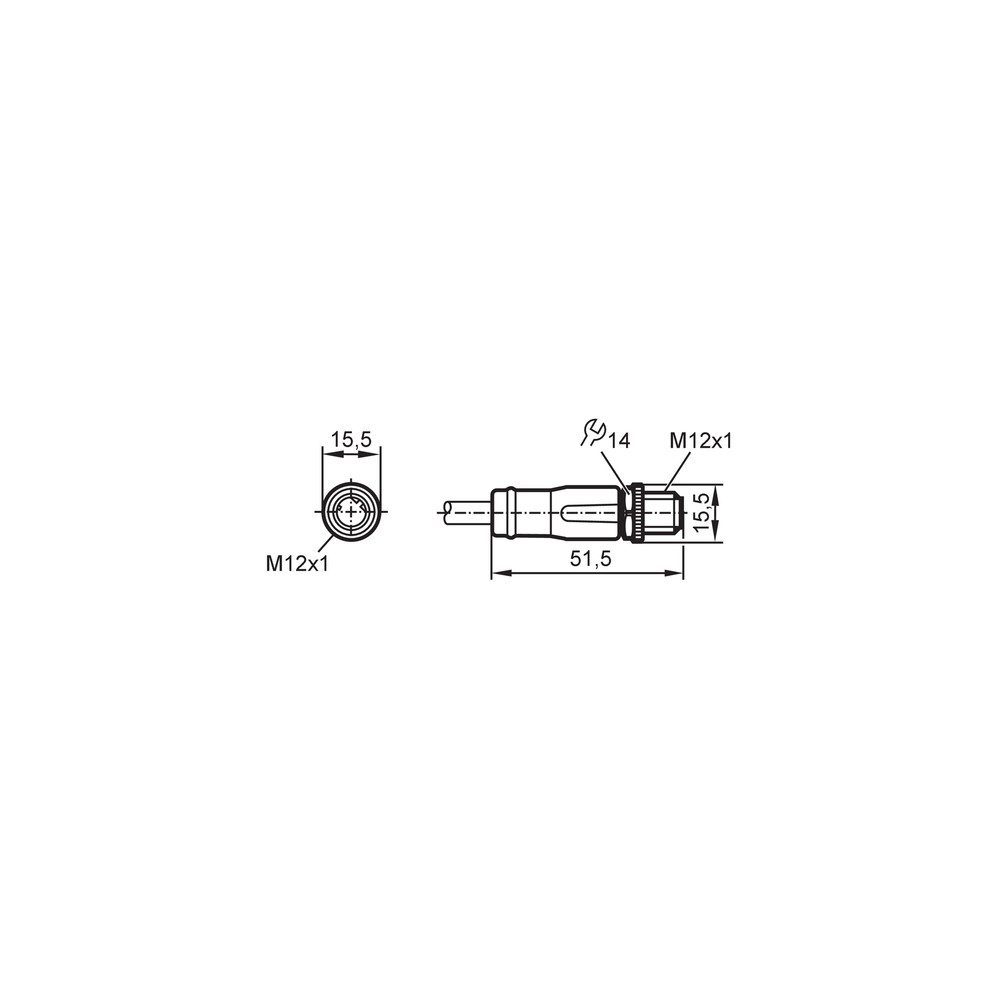

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O enlace Ethernet não estabelece comunicação.	Conector não totalmente acoplado, codificação incompatível com a interface ou falha na conexão do cabo.	Confirme a codificação D e os 4 contatos na interface, verifique o acoplamento e teste o enlace com equipamento e cabo conhecidos como funcionais.
Comunicação intermitente durante o movimento do cabo.	Curvatura inferior ao mínimo declarado, esforço de torção excessivo ou dano mecânico no cabo.	Inspecione o trajeto e a capa; confira o raio de curvatura mínimo de 10 vezes o diâmetro e o limite de torção de ±180°/m.
Falha de conexão ou interrupção após montagem do conector.	Aperto insuficiente, aperto acima da faixa especificada ou desalinhamento durante o acoplamento.	Desconecte com o sistema em condição segura, inspecione o alinhamento e confira o torque aplicado, indicado entre 0,6 e 1,2 Nm.
Falha do cabo após exposição a temperatura ou carga fora do esperado.	Operação fora da faixa térmica ou acima dos limites elétricos declarados.	Meça ou confira as condições reais de operação e compare-as com -40 a 90 °C em uso geral, -25 a 90 °C em movimento, 30 V AC/60 V DC e 4 A.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC897 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC897 e para que serve?

É um cabo de conexão industrial de 50 m com conector M12 reto, código D, de 4 contatos. A ficha o indica para Industrial Ethernet, incluindo PROFINET Type C.

O EVC897 serve para qualquer equipamento com conector M12?

Não necessariamente: a conexão especificada é M12 código D, com 4 contatos. Confirme também a compatibilidade elétrica e de comunicação do equipamento.

O que acompanha o produto?

A ficha identifica uma peça por embalagem e descreve o cabo de conexão com conector. Não há acessórios adicionais listados.

Posso usar esse cabo em uma aplicação que exige mais de 4 A?

Não selecione o EVC897 para uma carga acima da corrente nominal informada de 4 A. Verifique a corrente real do circuito antes da instalação.

Ele pode operar em movimento abaixo de -25 °C?

A ficha informa faixa móvel de -25 a 90 °C, portanto não declara operação móvel abaixo de -25 °C. Para condições diferentes, consulte a documentação do fabricante.

A rede cai quando o cabo se move; o que devo verificar antes de trocar?

Inspecione danos na capa, esforço de torção e raio de curvatura. Para aplicação flexível, o mínimo informado é 10 vezes o diâmetro do cabo.

O conector não acopla ou a conexão fica instável; qual pode ser a causa?

Verifique se a interface corresponde a M12 código D com 4 contatos e se o conector está alinhado. A ficha indica torque de aperto de 0,6 a 1,2 Nm.

É melhor comprar este cabo ou montar uma solução com cabo e conectores separados?

O EVC897 é fornecido como cabo de conexão com conector e tem 50 m. Se o projeto exigir outro comprimento ou outra configuração de terminação, compare com uma solução apropriada e confirme os requisitos de montagem.

Como devo instalar o cabo para não forçar o conector?

Alinhe a codificação antes do acoplamento, não force a conexão e respeite o torque de 0,6 a 1,2 Nm. Em trecho flexível, mantenha o raio mínimo indicado de 10 vezes o diâmetro do cabo.

Preciso confirmar a pinagem antes de conectar o EVC897?

Sim. A ficha informa 4 contatos e as cores dos fios, mas consulte o datasheet e a documentação dos equipamentos para validar a pinagem necessária à sua instalação.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento do conector M12 identificado para a configuração especificada do cabo. (Ref.: M12, código D)

Blindagem

Camada condutiva aplicada ao cabo para a construção blindada declarada. (Ref.: blindagem aplicada)

Raio de curvatura

Raio mínimo recomendado para a curvatura do cabo em aplicação flexível. (Ref.: mínimo de 10 x o diâmetro do cabo)

Grau de proteção IP

Classificação declarada para proteção do componente contra ingresso de elementos, conforme condições de montagem. (Ref.: IP65, IP67)

PROFINET Type C

Designação de aplicação de comunicação indicada para este cabo Ethernet. (Ref.: PROFINET Type C)
