Cabo Ethernet M12 IFM EVC893 - 2m Blindado PROFINET

Pré-visualizar: EVC893 IFM - Cabo Ethernet M12 Automação Industrial 2m Blindado PROFINET

EVC893 IFM - Cabo Ethernet M12 Automação Industrial 2m Blindado PROFINET

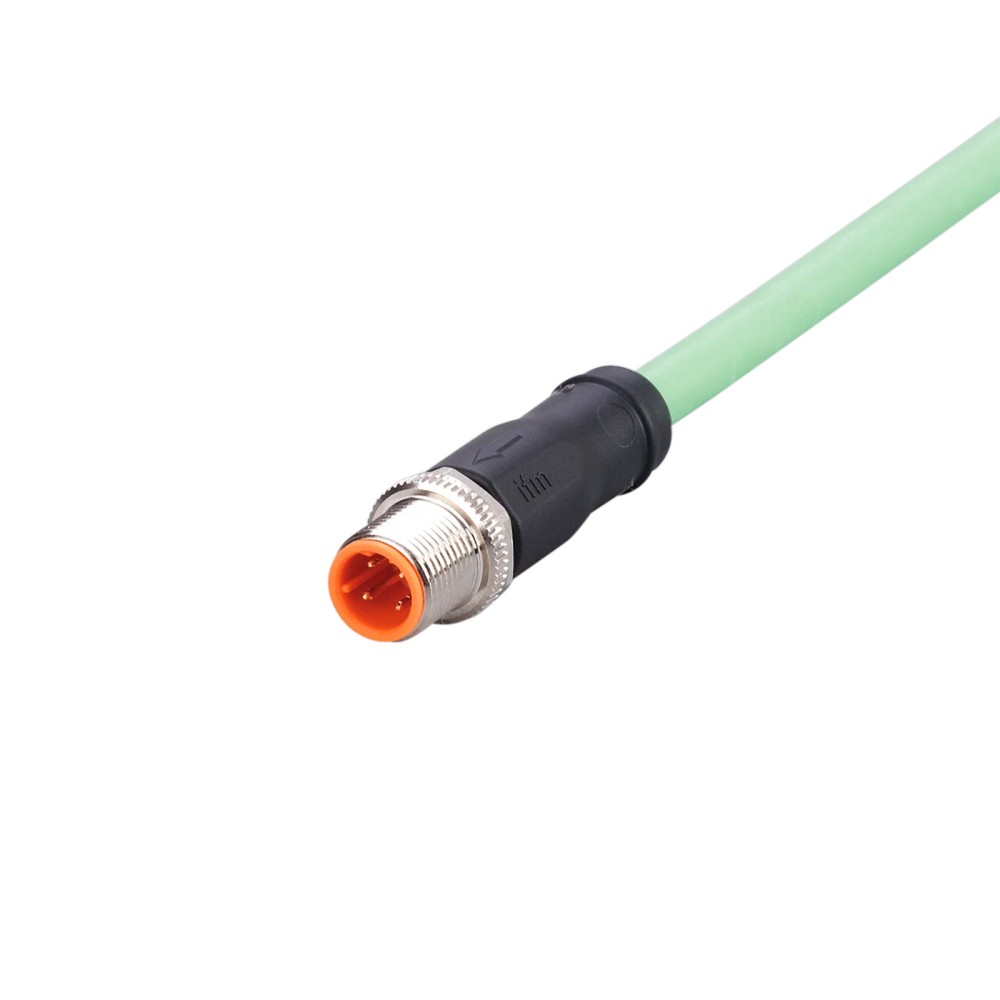

Imagem meramente ilustrativa

R$ 176,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC893
EAN: 4021179327671
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC893 IFM - Cabo Ethernet M12 Automação Industrial 2m Blindado PROFINET"

Destaques do Produto

Comprimento

2 m

Conector

M12 reto, código D, 4 contatos

Rede

PROFINET Type C; CAT5/CAT5e; 100 Mbit/s

Instalação

Cabo blindado, com tolerâncias para dobras e deslocamentos

Ambiente

IP65/IP67; temperatura ambiente indicada de -40...90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão Ethernet IFM EVC893, M12 reto código D, 2 m, blindado, PROFINET Type C, CAT5/CAT5e

O IFM EVC893 é um cabo de conexão Ethernet blindado de 2 m, com conector M12 reto de 4 contatos e codificação D. Foi especificado para comunicação Industrial Ethernet em aplicações PROFINET Type C e CAT5/CAT5e, a 100 Mbit/s. Possui capa PUR, tolerâncias para dobras e deslocamentos e proteção IP65/IP67 quando instalado nas condições aplicáveis.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC893
Comprimento do cabo	2 m
Conector	1 x M12 reto, código D, 4 contatos
Protocolo / categoria	PROFINET Type C; CAT5/CAT5e
Velocidade de comunicação	100 Mbit/s
Blindagem	Sim; cabo blindado
Revestimento do cabo	PUR, verde, sem halogênio e sem silicone
Grau de proteção	IP65 / IP67
Temperatura ambiente	-40...90 °C; em aplicação móvel: -25...90 °C
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões Ethernet industriais que exijam M12 reto com codificação D e sejam compatíveis com PROFINET Type C ou CAT5/CAT5e a 100 Mbit/s.
Aplicações industriais e automação, incluindo máquinas-ferramentas e instalações com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.
Instalações que necessitem de cabo blindado de 2 m e tolerância a dobras e deslocamentos, respeitando os limites de flexão e temperatura informados.

⚠ Considere outro se precisa de:

Não selecione para uma interface que exija conector diferente de M12 reto código D; confirme separadamente a compatibilidade mecânica e de comunicação do equipamento.
Não use como substituto de um cabo de alimentação: o produto é descrito como cabo de conexão Ethernet.
Não exceda os limites especificados de temperatura, raio mínimo de flexão ou torque de aperto.

APLICAÇÕES E USO

Uso comprovado pela ficha: conexão Industrial Ethernet em automação industrial, incluindo máquinas-ferramentas e aplicações com refrigerantes e lubrificantes. A ficha especifica PROFINET Type C, CAT5/CAT5e e 100 Mbit/s.
Para instalação com movimento, a ficha informa temperatura ambiente de -25...90 °C, raio mínimo de flexão de 10 vezes o diâmetro e velocidade máxima de 3,3 m/s sob a condição indicada de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Possibilidade inferida: interligação entre dispositivos Ethernet industriais com conexão compatível M12 código D. A compatibilidade efetiva depende da interface, do gênero do conector, da pinagem e da configuração de rede do equipamento; validar nos documentos dos dispositivos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão Ethernet IFM EVC893, M12 reto código D, 2 m, blindado, PROFINET Type C, CAT5/CAT5e, verifique estes pontos:

Escolha o EVC893 quando

A instalação exigir um cabo Ethernet de 2 m, conector M12 reto código D, comunicação PROFINET Type C/CAT5/CAT5e a 100 Mbit/s e cabo blindado.

Verifique antes de selecionar

Confirme no equipamento a codificação e o gênero do conector M12, o comprimento necessário, o protocolo e as condições de instalação. A ficha não informa o gênero do conector; não deduza essa característica apenas pelo código D.

Considere outra configuração quando

A distância exigir comprimento diferente de 2 m, a interface exigir outra codificação ou tipo de conector, ou a instalação ultrapassar os limites ambientais e mecânicos informados. A ficha não especifica um modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Identificação do fabricante informada na ficha.
Tipo de produto	Cabo de conexão com conector	Classificação do produto.
SKU	EVC893	Código do produto no anúncio.
GTIN	4021179327671	Identificador comercial informado.
Part number	EVC893; ASTGN040MSS0002K04	O anúncio identifica EVC893; o conjunto de dados de catálogo também informa ASTGN040MSS0002K04.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	143,6 g	Peso informado no conjunto de dados.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Aplicação e comunicação
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes; Industrial Ethernet	Cenários explicitamente listados na ficha.
Padrão de comunicação	PROFINET Type C; CAT5/CAT5e	Padrões indicados para o cabo.
Velocidade	100 Mbit/s	Taxa de comunicação informada para a aplicação Ethernet.

Conexão elétrica e dados do cabo

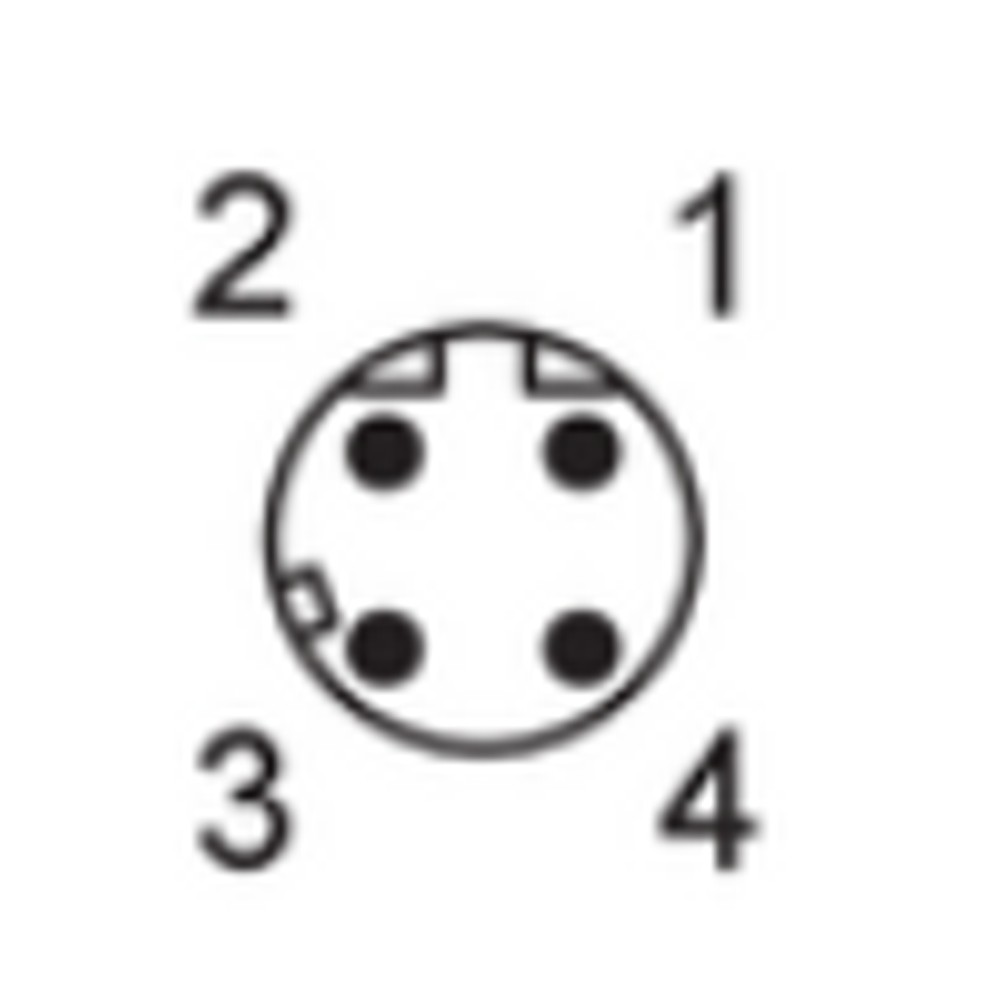

Conector	1 x M12 reto, codificação D, 4 contatos	Configuração de conexão informada; confirme no equipamento o gênero e a pinagem.
Contatos	Banhados a ouro	Acabamento dos contatos indicado na ficha.
Construção dos condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção informada para o cabo.
Tensão de operação	30 V AC / 60 V DC	Valores de operação indicados na ficha.
Corrente máxima	4 A	Limite indicado; não interpretar como corrente de alimentação contínua do cabo de comunicação sem validar a aplicação.

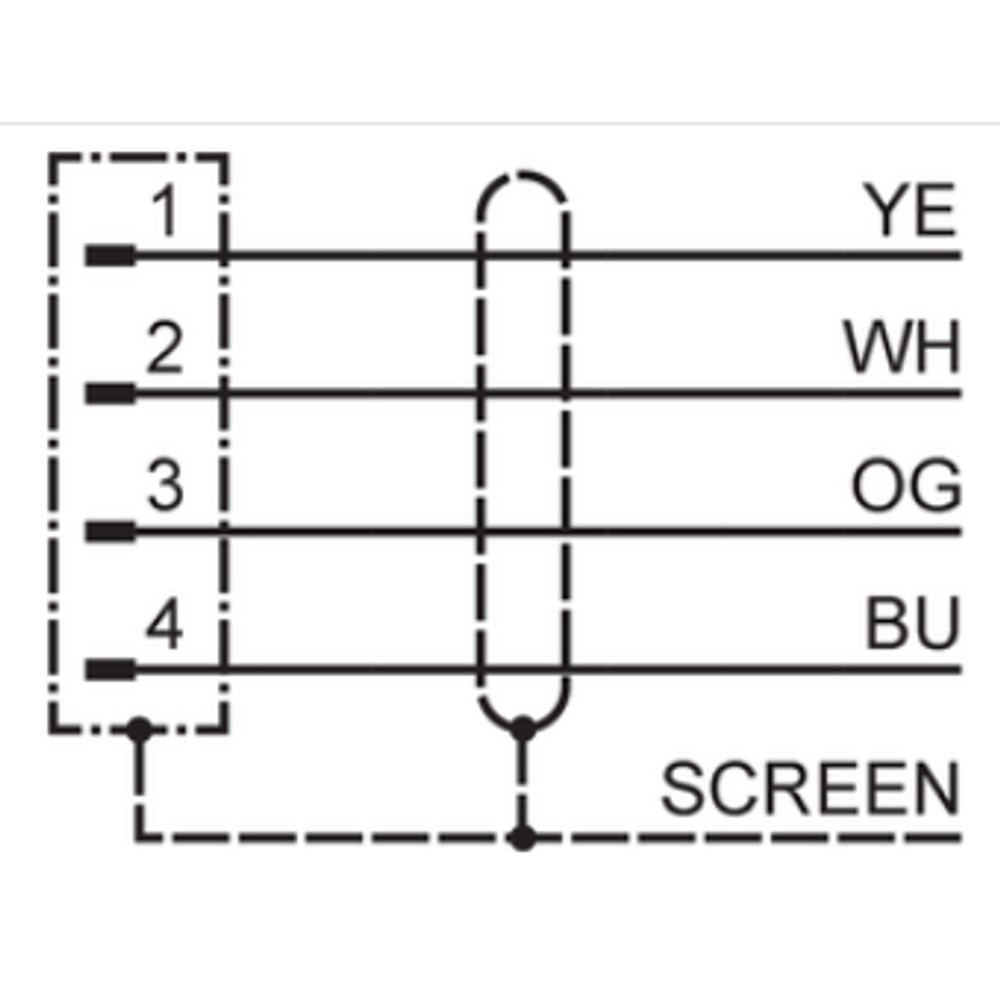

Cores dos fios	BU = azul; OG = laranja; WH = branco; YE = amarelo	Identificação de cores informada; consulte a documentação do fabricante para atribuição de pinos.
Torque máximo de aperto	0,6...1,2 Nm	Faixa indicada para o bloqueio do conector.

Dados mecânicos e materiais
Comprimento do cabo	2 m	Comprimento nominal informado.
Diâmetro do cabo	6,5 mm	Diâmetro informado; usado como referência para o raio mínimo de flexão.
Revestimento do cabo	PUR, verde, sem halogênio e sem silicone	Materiais e características declarados para o cabo.
Blindagem	Sim; blindagem aplicada	Construção blindada indicada na ficha.
Material do invólucro do conector	TPU, preto	Material informado para o corpo do conector.
Material da porca de bloqueio	Latão niquelado	Material informado para o bloqueio.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Limite mínimo informado para instalação flexível; não representa um raio fixo independente do diâmetro.
Ciclos de curvatura	> 3 milhões	Valor indicado na ficha para ciclos de curvatura.
Esforço de torção	± 180 °/m	Tolerância de torção indicada.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de ensaio/operação indicada na ficha; não extrapolar para outras configurações.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.

Condições ambientais e proteção
Grau de proteção	IP65 / IP67	Graus informados; a proteção depende da montagem correta e das condições previstas pelo fabricante.
Temperatura ambiente	-40...90 °C	Faixa indicada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa específica informada para uso móvel.
Classe de proteção	III	Classe indicada na ficha.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet, 100 Mbit/s.

• PROFINET Type C.

• CAT5/CAT5e.

Conexões

Elétrica Cabo de conexão Ethernet blindado, 4 x 0,34 mm² (7 x Ø 0,25 mm); conector M12 reto, código D, com 4 contatos banhados a ouro. Tensão de operação indicada: 30 V AC / 60 V DC; corrente máxima indicada: 4 A. Confirme a pinagem e os requisitos elétricos do equipamento na documentação do fabricante antes de conectar.

Processo Não se aplica: trata-se de um cabo de comunicação Ethernet, não de uma conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface Ethernet M12 código D e comunicação PROFINET Type C ou CAT5/CAT5e a 100 Mbit/s	✓	Esses padrões de comunicação e a conexão M12 reta código D são informados para o cabo; confirme o gênero do conector e a pinagem no equipamento.
Instalação que requer cabo de conexão de 2 m	✓	O comprimento informado para o EVC893 é 2 m.
Equipamento que exige conector com codificação diferente de D ou outra interface física	✗	A ficha especifica conector M12 código D; não há informação de adaptadores ou compatibilidade com outras codificações.
Aplicação que exige comprimento diferente de 2 m	✗	A ficha deste SKU informa 2 m; não presume compatibilidade com outra distância.
Instalação sujeita a flexão, dentro dos limites indicados	✓	Há tolerância para dobras e deslocamentos; o raio mínimo de flexão em aplicação flexível é 10 vezes o diâmetro do cabo.
Aplicação fora dos limites de temperatura ou de proteção informados	✗	A ficha indica limites de temperatura e IP65/IP67; não documenta operação além desses valores.

INSTALAÇÃO

Como instalar o Cabo de conexão Ethernet IFM EVC893, M12 reto código D, 2 m, blindado, PROFINET Type C, CAT5/CAT5e

Confirme que as interfaces a conectar aceitam Ethernet M12 código D e verifique o gênero do conector e a pinagem nos documentos dos equipamentos.
Desenergize ou coloque os equipamentos em condição segura antes de conectar, seguindo os procedimentos da instalação.
Planeje o trajeto para evitar tração, esmagamento e contato com arestas que possam danificar o revestimento ou a blindagem.
Em aplicação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e respeite os limites de movimento especificados.
Conecte o M12 alinhando a codificação sem forçar; aperte o bloqueio dentro da faixa de 0,6...1,2 Nm.
Verifique o assentamento do conector, a continuidade da comunicação e a integridade do cabo. Para preservar IP65/IP67, siga as condições de montagem especificadas pelo fabricante.

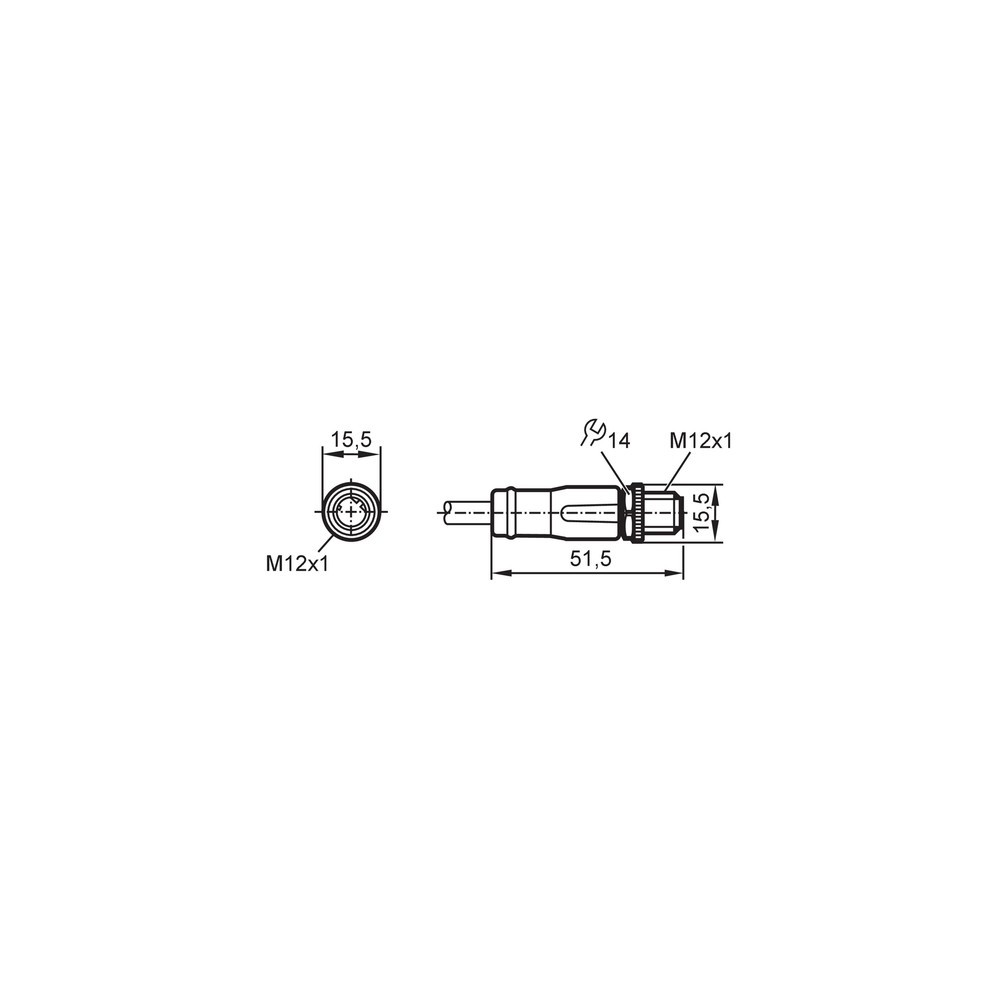

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há link Ethernet ou a comunicação não inicia.	Conector não assentado, codificação/interface incompatível ou configuração de comunicação divergente.	Confira o encaixe e a codificação M12, valide a interface e os parâmetros de rede nos equipamentos e teste o cabo conforme o procedimento de diagnóstico da rede.
Comunicação intermitente durante o movimento da máquina.	Raio de flexão abaixo do mínimo, tração, torção ou movimento fora das condições especificadas.	Inspecione o trajeto e o cabo durante o ciclo; confirme raio mínimo de 10 x diâmetro, limites de torção e condições de velocidade e aceleração informadas.
Falha de comunicação após exposição a líquidos ou lavagem.	Conector mal instalado, vedação/assentamento inadequados ou condição de exposição fora dos limites aplicáveis.	Verifique o assentamento do M12, danos no cabo e se a instalação atende às condições necessárias para IP65/IP67; consulte o datasheet para condições de montagem.
Conexão física não pode ser acoplada sem esforço.	Interface com codificação, geometria ou gênero diferente do requerido pelo cabo.	Compare a codificação D e o tipo de conector das duas interfaces; não force o acoplamento e confirme o gênero na documentação do equipamento.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC893 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC893 e para quem ele serve?

É um cabo de conexão Ethernet industrial de 2 m com conector M12 reto código D. Atende instalações que especifiquem PROFINET Type C ou CAT5/CAT5e a 100 Mbit/s, após confirmação da interface do equipamento.

O que acompanha o EVC893?

A ficha informa uma peça por embalagem: o cabo de conexão com conector. Não há acessórios adicionais listados.

O EVC893 serve para uma conexão que exige M12 com codificação diferente de D?

A ficha especifica M12 código D. Não há informação que confirme compatibilidade mecânica ou elétrica com outras codificações.

Posso usar este cabo como cabo de alimentação de motor?

A ficha o identifica como cabo de conexão Ethernet, não como cabo de alimentação de motor. Não o selecione para essa função sem especificação explícita do fabricante do equipamento.

A rede cai quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique danos, tração, torção e se o raio de flexão está dentro do mínimo de 10 vezes o diâmetro do cabo. Confira também se o movimento respeita as condições indicadas na ficha.

O conector não encaixa no equipamento; o cabo está com defeito?

Nem sempre: a interface pode ter codificação ou gênero incompatível. Compare a conexão do equipamento com M12 reto código D e consulte a documentação antes de forçar ou substituir o cabo.

É melhor comprar este cabo ou escolher peças avulsas?

O EVC893 é especificado como cabo de conexão com conector e a ficha indica uma peça por embalagem. A ficha não descreve componentes avulsos nem um kit alternativo para comparação.

Quando devo escolher outro modelo em vez do EVC893?

Procure outra configuração se a instalação exigir comprimento diferente de 2 m ou interface com especificação distinta. Confirme também os requisitos de protocolo e condições ambientais; a ficha não identifica um modelo alternativo.

Como aperto o conector M12 na instalação?

Alinhe a codificação sem forçar e aperte o bloqueio dentro da faixa de 0,6...1,2 Nm. Respeite a pinagem e as instruções do fabricante do equipamento conectado.

Como confirmar a proteção IP65/IP67 depois de instalar?

Confira se o conector está corretamente assentado e se a montagem atende às condições do fabricante. A classificação indicada não elimina a necessidade de instalação adequada.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento do conector M12 indicado para a interface Ethernet especificada. (Ref.: conector M12, código D)

PROFINET Type C

Categoria de cabo indicada para aplicações PROFINET com exigências de instalação móvel descritas na ficha. (Ref.: PROFINET Type C)

CAT5/CAT5e

Categorias de cabeamento Ethernet informadas para o cabo. (Ref.: CAT5/CAT5e; 100 Mbit/s)

Blindagem

Camada condutiva do cabo indicada como aplicada, destinada a integrar a conexão blindada da instalação. (Ref.: blindagem: sim)

Raio de flexão

Limite geométrico mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)
