Cabo de Conexão Fêmea M12 ifm EVC856 3m Blindado

Pré-visualizar: EVC856 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 3m Blindado 4 Pinos

EVC856 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 3m Blindado 4 Pinos

Imagem meramente ilustrativa

R$ 233,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC856
EAN: 4021179364713
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC856 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 3m Blindado 4 Pinos"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

3 m

Material

PUR (Poliuretano)

Blindado

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

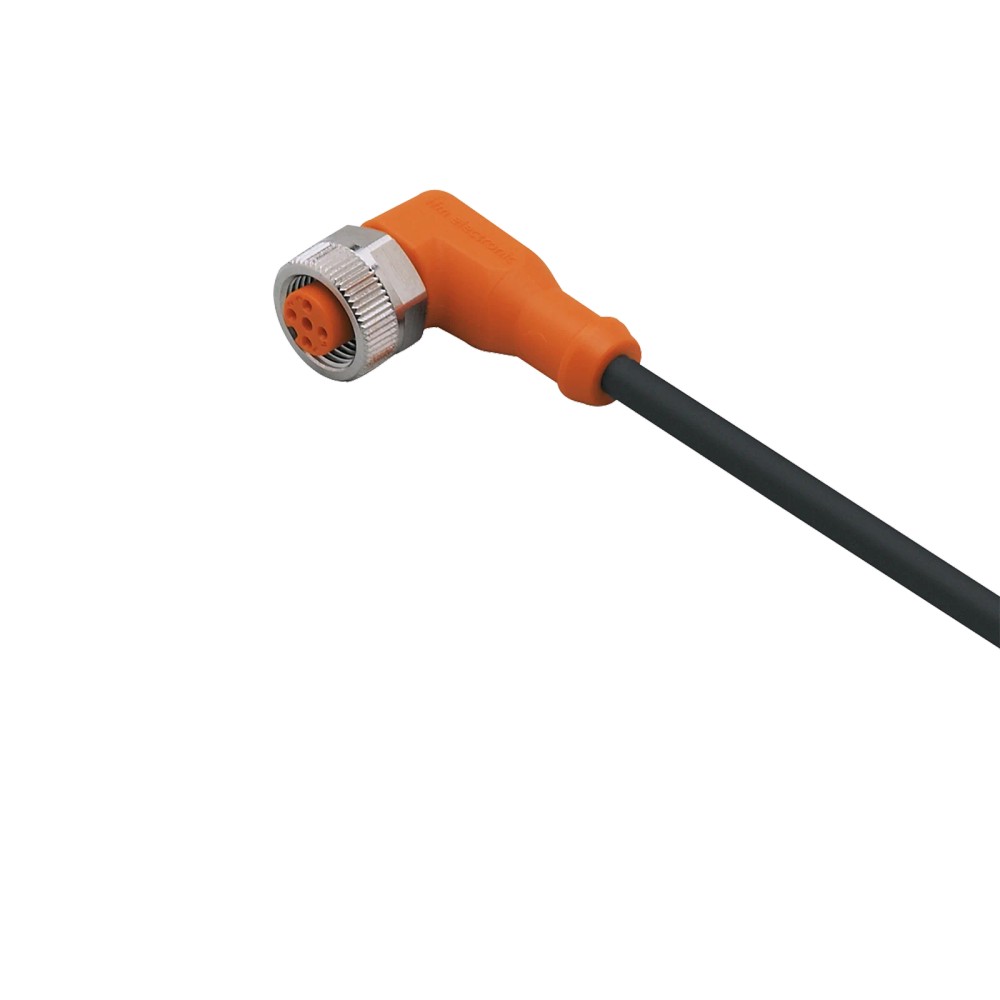

Sobre o Cabo de Conexão Fêmea M12 Angular IFM EVC856, 3m, 4 Pinos, Blindado

O cabo EVC856 da IFM é um componente robusto para automação industrial, projetado para transmitir sinais de forma confiável em sensores e atuadores. Com 3 metros de comprimento e conector fêmea M12 angular, oferece alta resistência a óleos e lubrificantes graças ao seu revestimento em PUR. Conta com blindagem integrada e contatos banhados a ouro, assegurando durabilidade em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC856
Comprimento	3 m
Pinos	4
Conector	M12 Angular
Blindagem	Sim
Material	PUR
Proteção IP	IP65, IP67
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Ambientes com presença de lubrificantes e refrigerantes.
Sistemas que requerem proteção contra líquidos conforme IP65/IP67.

⚠ Considere outro se precisa de:

Ambientes com temperaturas fora da faixa de -25 °C a 90 °C.
Conexão em portas com codificação diferente de 'A'.
Aplicação de força de tração superior à especificada pelo raio de flexão (10x diâmetro).

APLICAÇÕES E USO

Conexão de sensores de proximidade em máquinas industriais.
Sistemas de automação sujeitos a respingos de lubrificantes e refrigerantes.
Integração em painéis e equipamentos com espaço limitado (conector angular).
Aplicações que exigem cabos isentos de silicone e halogênio.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 Angular IFM EVC856, 3m, 4 Pinos, Blindado, verifique estes pontos:

Escolha este modelo se

Necessita de um cabo blindado de 3 metros com alta durabilidade química (PUR) e conexão angular para otimização de espaço em máquinas.

Considere outra opção se

Sua aplicação exige comprimentos diferentes, ausência de blindagem (custo reduzido) ou se o ambiente exige especificações de material que o PUR não atende.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de segurança elétrica para operação do componente
Capacidade de carga	4 A	Corrente máxima permitida nos condutores

Dados Mecânicos
Comprimento	3 m	Distância total do cabo
Material de revestimento	PUR	Material do invólucro para resistência química
Blindagem	Sim	Proteção contra interferências
Torque de aperto	0,6...1,5 Nm	Especificação para instalação mecânica correta

Condições Ambientais
Temperatura ambiente	-25...90 °C	Faixa de operação permitida
Grau de proteção	IP65, IP67	Resistência a contaminantes externos

COMPATIBILIDADE

Comunicação

• Sinais Analógicos

• Sinais Digitais (I/O)

• Protocolos baseados em E/S padrão 4 pinos

Conexões

Elétrica M12 A-Coded 4 Pinos

Processo 1 x M12 Angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores de proximidade M12 Padrão	✓	O EVC856 utiliza o padrão universal de conexão M12 de 4 pinos.
Ambientes com alta interferência eletromagnética	✓	A blindagem integrada protege a transmissão de sinal nestas condições.
Conexões M12 de 5 ou 8 pinos	✗	O conector é físico e eletricamente restrito a 4 pinos.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 Angular IFM EVC856, 3m, 4 Pinos, Blindado

Certifique-se de que o dispositivo a ser conectado esteja desenergizado.
Alinhe corretamente o entalhe do conector fêmea com a chaveta do sensor (codificação A).
Encaixe o conector suavemente até o final.
Rosqueie a porca de travamento manualmente.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Verifique se a vedação está correta para assegurar o grau de proteção IP.

Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão frouxa ou falha intermitente na transmissão de sinal.	Torque excessivo na porca de aperto ou vibração extrema.	Verificar se o torque de aperto está entre 0,6 e 1,5 Nm.
Degradação, rachaduras ou inchaço no revestimento do cabo.	Exposição a substâncias químicas agressivas não compatíveis com PUR.	Inspecionar visualmente o revestimento externo do cabo em busca de danos.
Quebra interna dos fios condutores.	Raio de curvatura muito pequeno ou torção acima de ± 180 °/m.	Testar continuidade dos fios com multímetro durante movimentação do cabo.
Sinal ruidoso ou falta de contato elétrico.	Contaminação ou oxidação nos contatos devido a falha na vedação (IP).	Verificar a presença de oxidação nos pinos banhados a ouro.

DOCUMENTAÇÃO TÉCNICA

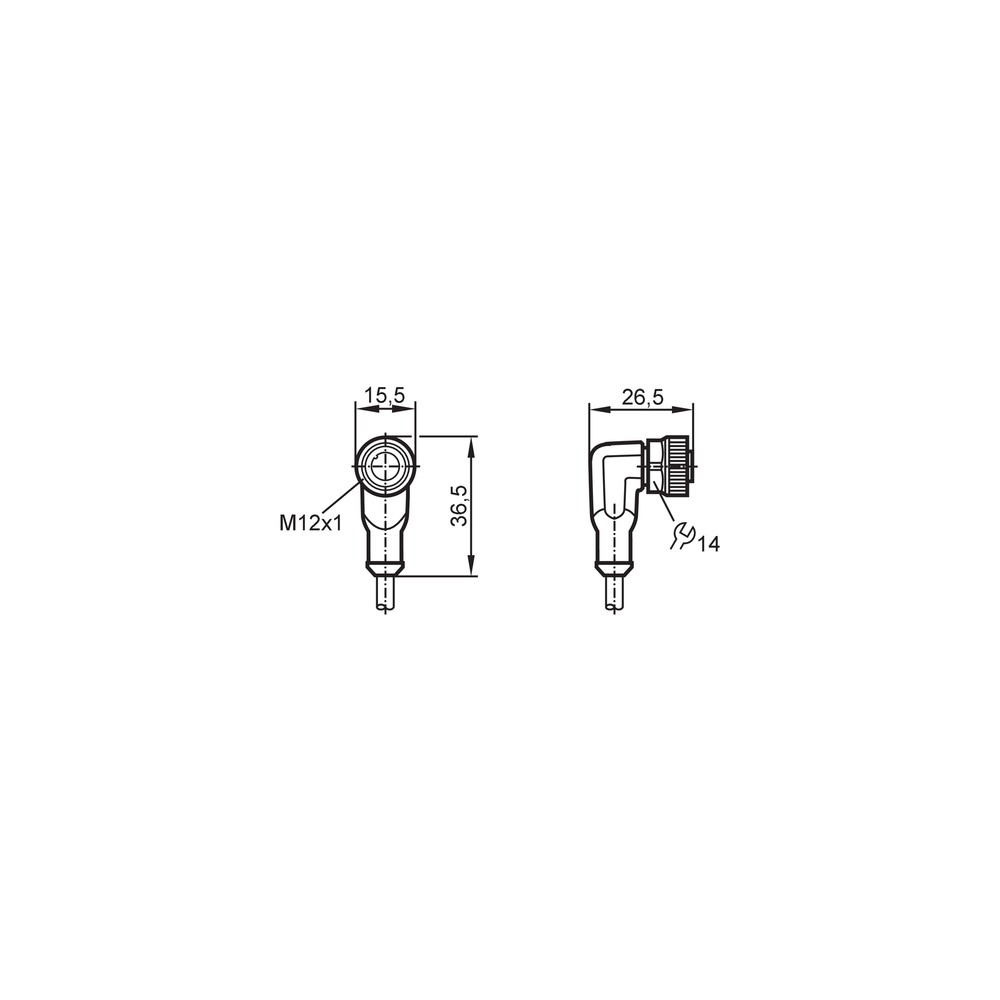

Folha de Dados do Produto (Datasheet) Desenho em Escala do Cabo (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC856 da IFM e qual sua finalidade?

O EVC856 é um cabo de conexão industrial com conector fêmea M12 angular de 4 pinos, utilizado para a interconexão de sensores e atuadores em sistemas de automação.

Este cabo possui blindagem ou tratamento especial nos contatos?

Sim, ele possui blindagem interna e contatos banhados a ouro, garantindo maior integridade de sinal em ambientes industriais, além de ser livre de silicone e halogênio.

Existe alguma restrição de uso para este cabo?

Não deve ser utilizado em aplicações que exijam codificações diferentes de 'A' (padrão para sensores) ou em locais onde a temperatura exceda os limites de -25 a 90 °C.

Em quais situações o EVC856 não é recomendado?

Não é indicado para ambientes com substâncias químicas que degradam poliuretano (PUR), nem para instalações que exijam conectores de tamanho diferente de M12.

Como diagnosticar uma falha de conexão com este cabo?

Verifique se o conector está firmemente rosqueado e se não há sinais de rompimento na capa do cabo; problemas de sinal intermitente geralmente indicam falha na continuidade dos fios.

O que devo verificar antes de substituir o cabo?

Sintomas como perda de sinal ou intermitência em sensores podem ser causados por oxidação ou torção excessiva do cabo, devendo ser verificada a integridade física e o torque de aperto.

Por que escolher este modelo angular em vez de um reto?

A escolha entre este modelo e outros depende da necessidade de ângulo (reto vs. angular), blindagem e comprimento; o EVC856 é ideal para espaços confinados devido ao seu formato angular.

É melhor comprar o cabo pronto ou montar o conector manualmente?

O EVC856 é um componente único (cabo montado), sendo uma escolha mais confiável do que montar cabos manualmente, pois garante vedação e características elétricas de fábrica.

Quais os cuidados na instalação do conector M12?

A instalação deve ser feita manualmente, rosqueando o conector até o final do curso, respeitando o torque de 0,6 a 1,5 Nm para não danificar o corpo de TPU.

Qual a procedência deste cabo de conexão?

O produto é fabricado pela IFM Electronic, referência global em tecnologia de sensores e conexão para automação industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento externo do cabo, conhecido por sua alta resistência mecânica e flexibilidade. (Ref.: Material: PUR)

Blindagem

Camada protetora em torno dos condutores internos para minimizar interferências eletromagnéticas externas. (Ref.: Blindado: Sim)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (até 1m). (Ref.: Proteção IP)

Codificação A

Padrão de encaixe do conector M12 para aplicações gerais de sensores e atuadores DC. (Ref.: Conexão elétrica - soquete)

Raio de Flexão

Medida mínima de curvatura permitida para evitar danos aos condutores internos do cabo. (Ref.: Raio de flexão: 10 x diâmetro)
