Cabo Conector Fêmea M12 IFM EVC855 3m Blindado

Pré-visualizar: EVC855 IFM - Cabo Conector Fêmea M12 Automação Industrial 3m, 4 Polos, Blindado

EVC855 IFM - Cabo Conector Fêmea M12 Automação Industrial 3m, 4 Polos, Blindado

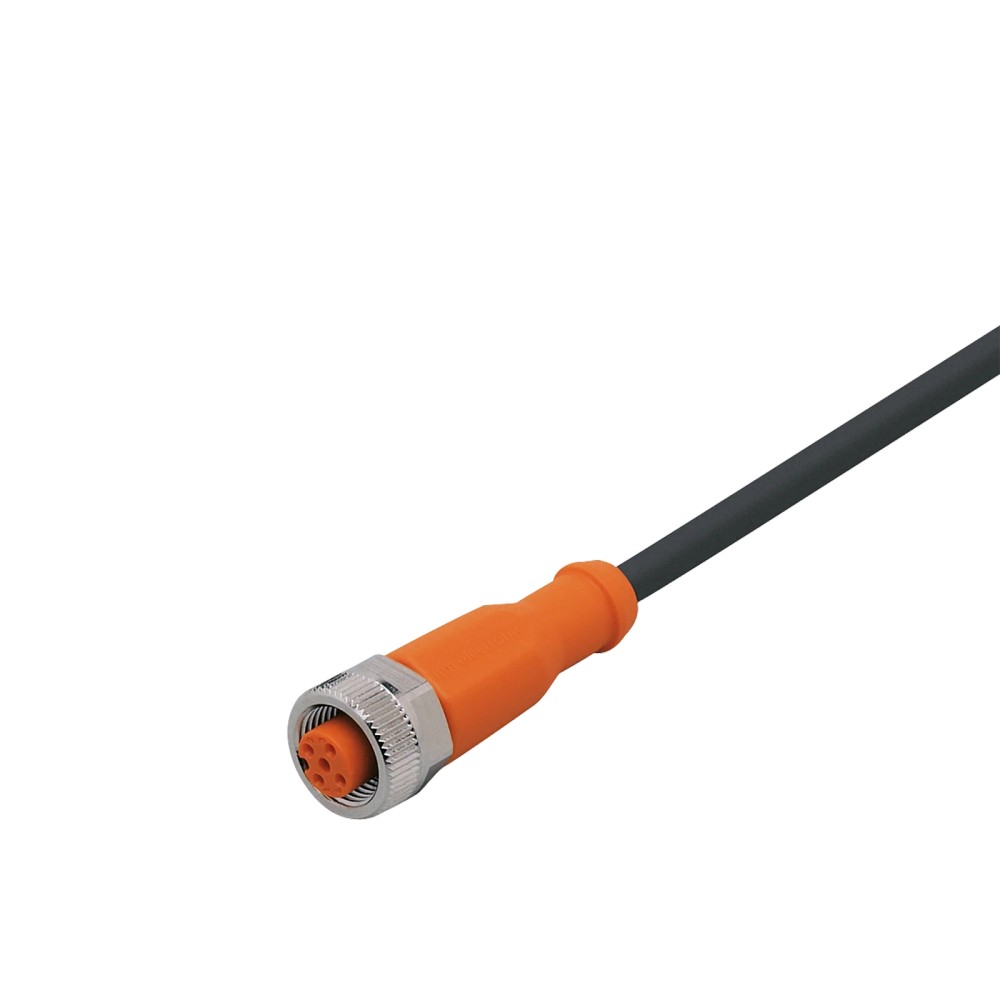

Imagem meramente ilustrativa

R$ 233,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC855
EAN: 4021179364720
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC855 IFM - Cabo Conector Fêmea M12 Automação Industrial 3m, 4 Polos, Blindado"

Destaques do Produto

Tipo de Conector

Fêmea M12 Reto

Número de Polos

Comprimento do Cabo

3 metros

Material de Revestimento

PUR (Poliuretano)

Blindagem

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC855 IFM - Cabo Conector Fêmea M12 3m, 4 Polos, Blindado

O EVC855 da IFM é um cabo de conexão industrial de alta durabilidade, equipado com conector fêmea M12 reto e 4 polos. Com 3 metros de extensão, é ideal para automação em ambientes que exigem resistência a óleos e movimentação constante. Destaca-se por ser fabricado em PUR, livre de halogênio e silicone, com contatos banhados a ouro para garantir transmissão confiável.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC855
Marca	IFM
Comprimento	3 m
Polos	4
Grau de Proteção	IP65 / IP67
Material	PUR
Corrente Nominal	4 A
Blindado	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e fluidos de corte
Aplicações que exigem alta resistência mecânica a torção (± 180°/m)
Instalações que requerem conformidade sem silicone e sem halogênio

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -25°C ou acima de 90°C
Conexões elétricas excedendo 50V AC ou 60V DC
Aplicações com raios de curvatura menores que 10x o diâmetro do cabo
Uso em sistemas de potência que superam 4A de corrente nominal

APLICAÇÕES E USO

Automação industrial: Conexão confiável entre sensores/atuadores e caixas de distribuição.
Máquinas-ferramenta: Resistente ao contato com fluidos lubrificantes e de refrigeração.
Aplicações com movimento: Projetado para tolerar dobramentos e deslocamentos (raio mínimo 10x o diâmetro).
Ambientes críticos: Uso permitido onde a emissão de gases halogênios não é tolerada.

COMO ESCOLHER

Antes de comprar o EVC855 IFM - Cabo Conector Fêmea M12 3m, 4 Polos, Blindado, verifique estes pontos:

Quando escolher o EVC855

Utilize quando necessitar de um cabo robusto para ambientes industriais agressivos, com exigência de ciclos de movimento e resistência química a óleos e lubrificantes.

Quando buscar outra alternativa

Considere outros modelos se a aplicação exigir comprimentos diferentes de 3m, conectores em ângulo de 90° ou se o ambiente operar abaixo de -25°C ou acima de 90°C.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	PUR (Poliuretano)	Revestimento do cabo
Material do Involucro	TPU	Corpo do conector
Material da Vedação	FKM	Vedação do conector
Material da Porca	Latão, niquelado	Bloqueio do conector

Dados Elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de segurança
Corrente nominal	4 A	Capacidade de carga
Classe de proteção	III	Segurança elétrica

Condições Ambientais
Grau de proteção	IP65, IP67	Proteção ambiental
Temperatura de operação	-25 a 90 °C	Ambiente de uso
Torque de aperto	0,6 a 1,5 Nm	Instalação

COMPATIBILIDADE

Comunicação

• Sinais Digitais (Digital I/O)

• Sinais Analógicos de baixa corrente

• Barramentos industriais compatíveis com M12 de 4 polos

Conexões

Elétrica 4 condutores 0,34 mm², conexão fêmea M12

Processo M12 roscado, 4 pinos, codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de fluidos de corte	✓	O material PUR oferece resistência química necessária.
Aplicações de robótica flexível	✓	Especificado para 2.000.000 de ciclos de curvatura.
Conexão de sensores de 5 pinos	✗	O EVC855 possui apenas 4 polos, sendo incompatível com pinagem de 5 polos.

INSTALAÇÃO

Como instalar o EVC855 IFM - Cabo Conector Fêmea M12 3m, 4 Polos, Blindado

Certifique-se de que o sistema elétrico esteja desenergizado.
Alinhe a codificação (rasgo guia) do conector fêmea com o pino do dispositivo.
Encaixe o conector M12 firmemente no dispositivo até sentir o assentamento.
Gire a porca de travamento niquelada manualmente no sentido horário.
Utilize chave dinamométrica para aplicar entre 0,6 e 1,5 Nm de torque.
Verifique se o cabo não apresenta tensões mecânicas excessivas após a fixação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Rachadura no corpo do conector ou falha na vedação.	Uso de ferramentas inadequadas ou aperto excessivo da porca.	Verificar se o torque aplicado está entre 0,6 a 1,5 Nm.
Cabo rompido internamente ou falhas intermitentes de sinal.	Raio de curvatura inferior ao permitido (10x diâmetro).	Inspeção visual em busca de dobras acentuadas ou sinais de esmagamento.
Inchaço ou descamação da capa externa PUR.	Degradação por agentes químicos incompatíveis.	Comparar o ambiente de aplicação com a resistência do material PUR.
Queda de tensão ou falha na leitura do sensor.	Oxidação ou mau contato nos pinos.	Verificar integridade dos contatos dourados quanto a detritos ou corrosão.

DOCUMENTAÇÃO TÉCNICA

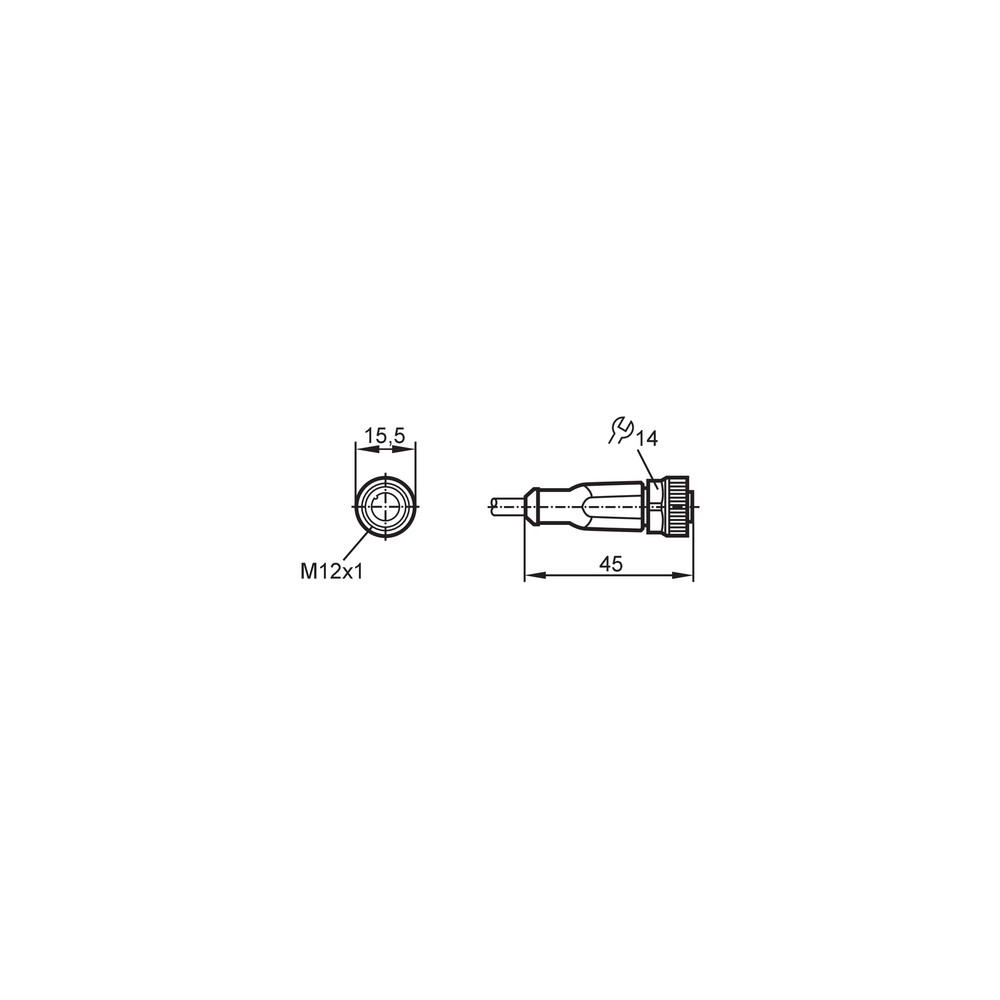

Datasheet Técnico EVC855 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC855 da IFM?

O EVC855 é um cabo de conexão industrial com conector fêmea M12 de 4 polos, projetado para transmitir sinais e energia em automação, possuindo 3 metros de comprimento e revestimento em PUR.

O que vem na embalagem do produto?

Ele acompanha o cabo de conexão montado de 3 metros com conector fêmea M12 reto e é indicado para uso em ambientes industriais com exigência de flexibilidade.

O EVC855 pode ser usado em qualquer voltagem?

Este cabo não deve ser utilizado em aplicações que excedam 50 V AC ou 60 V DC, nem em ambientes com temperaturas que ultrapassem a faixa de operação de -25 a 90 °C.

Existem restrições de ambiente para este cabo?

O cabo não é adequado para aplicações submersas permanentes nem para áreas onde a resistência química a agentes específicos (não listados como compatíveis no datasheet) seja exigida.

Como diagnosticar uma falha de conexão no cabo?

Sintomas comuns incluem perda de sinal ou falha intermitente, geralmente causados por quebra interna dos fios devido a torção ou flexão excessiva fora do raio especificado.

O que verificar antes de substituir o cabo?

Verifique a continuidade dos condutores com um multímetro e inspecione visualmente o corpo do conector e o revestimento do cabo em busca de cortes ou deformações.

Por que escolher o EVC855 em vez de um cabo comum?

Este modelo é ideal para aplicações fixas ou com movimentação cíclica moderada, sendo uma alternativa robusta a cabos padrão devido ao seu material PUR livre de halogênio.

Este modelo é melhor que um cabo PVC padrão?

O EVC855 oferece maior durabilidade mecânica para ciclos de movimento do que cabos PVC convencionais, sendo indicado para robótica leve ou máquinas-ferramenta.

Como garantir a estanqueidade da conexão?

A instalação exige o rosqueamento manual do conector M12 até atingir o torque de aperto recomendado de 0,6 a 1,5 Nm para garantir a vedação IP67.

Qual a procedência deste cabo de conexão?

A IFM Electronic garante a procedência do item, sendo este produto fabricado seguindo os padrões globais da marca para componentes de automação industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, superior ao PVC em resistência a abrasão, óleo e rasgos (Ref.: Material PUR).

IP67

Grau de proteção que indica total proteção contra poeira e imersão temporária em água (Ref.: Grau de proteção IP 65/67).

Raio de curvatura

Distância mínima de dobra permitida para evitar danos aos condutores internos, fixada em 10x o diâmetro (Ref.: 10 x diâmetro do cabo).

Codificação A

Padrão de pinagem e chaveamento do conector M12, garantindo compatibilidade com sensores e atuadores padrão industrial (Ref.: Conexão M12).

Sem halogênio

Característica do material que não libera gases tóxicos ou corrosivos em caso de combustão, essencial para normas de segurança (Ref.: Sem halogênio).
